Универсальная 10-42-дюймовая светодиодная телевизионная телевизионная пластина LCD-пластинка подсветка
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Эта плата может быть нажата на 60 Вт, когда максимальная мощность составляет 24 В вход, а пластина подсветки не связана напрямую с размером панели.Пока напряжение светодиода ниже 80 В, вы можете использовать эту пластину для освещения. Если самый простой способ измерения напряжения светодиода - это проверить конденсатор выходного фильтра исходной платы подсветки. ниже, чтобы сопротивляться сопротивлению напряжения. Те, у кого есть емкость, могут быть выдвинуты с помощью этой платы
Добрые советы:
Прежде чем забрать этого ребенка, пожалуйста, внимательно прочитайте следующие предметы:
1.Вы должны иметь определенные базовые знания о физике, знакомые с принципами работы, характеристиками, символами и т. Д. Из различных электронных компонентов или понимания.
2.Вам нужно четкое понимание архитектуры основного композиции ЖК -дисплея, ЖК -телевизора и других продуктов(Если продукт обычно состоит из, откуда находится источник питания, где основная плата управления и где).
3.Владелец, посвященный обслуживанию большинства клиентов, но не мог ответить на них один за другим, например, доска для привода подсветки?Что такое источник питания?Как соединить положительные и отрицательные полюсы и другие базовые знания.Таким образом, тендерное уведомление является наполовину знанием аналогичных проблем, пожалуйста, будьте осторожны перед съемкой!
  Пожалуйста, внимательно прочитайте это в трех вышеуказанных пунктах. Если вы возьмете продукт нашего магазина, чтобы объяснить, что у вас есть значительные руки -на способности, вы можете самостоятельно решить большинство профессиональных проблем.И признать, что магазин может не отвечать на вопросы о продуктах, которые не связаны с продуктом.

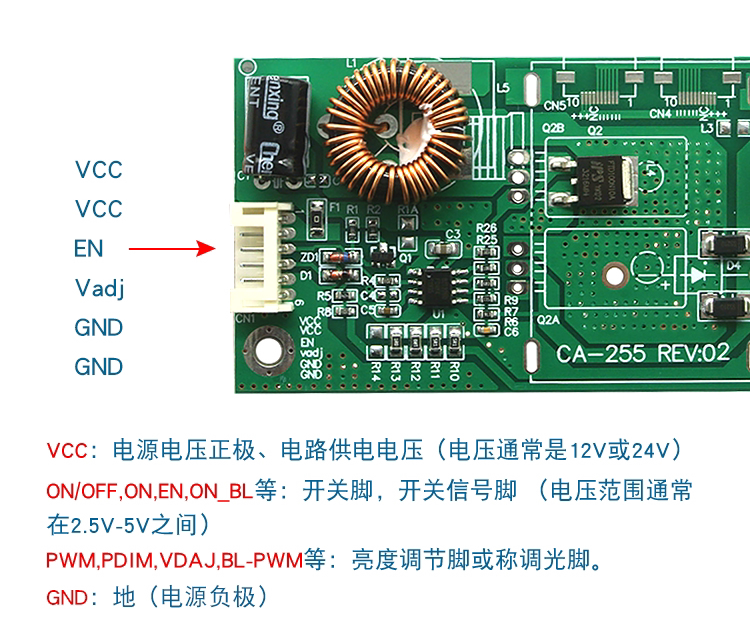

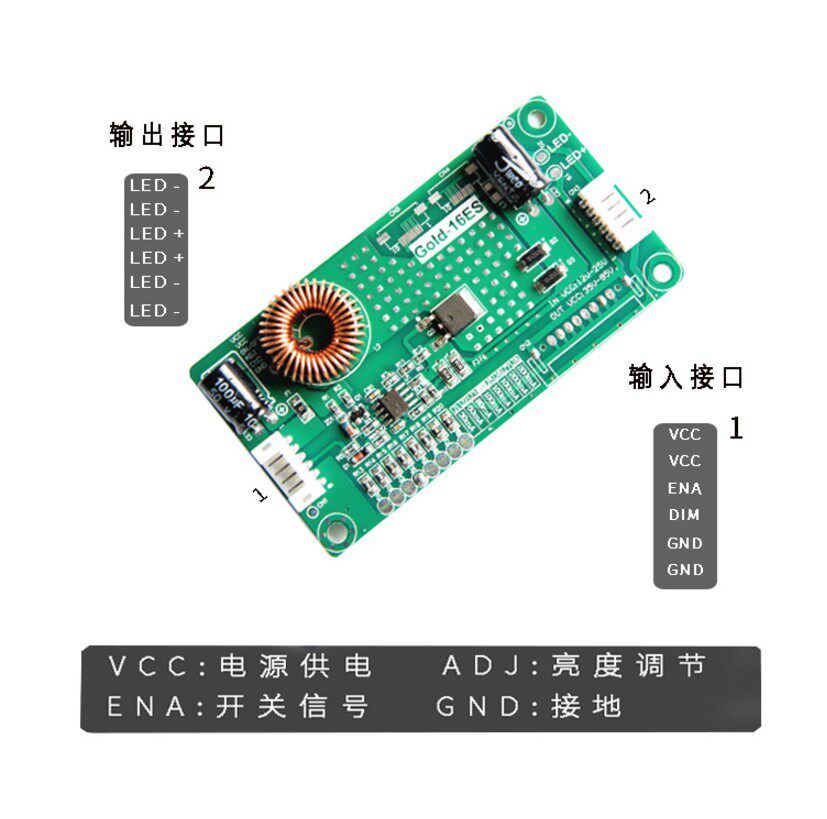

4.Код общего электронного символа китайский и британский сравнение досок подсветки следующим образом:

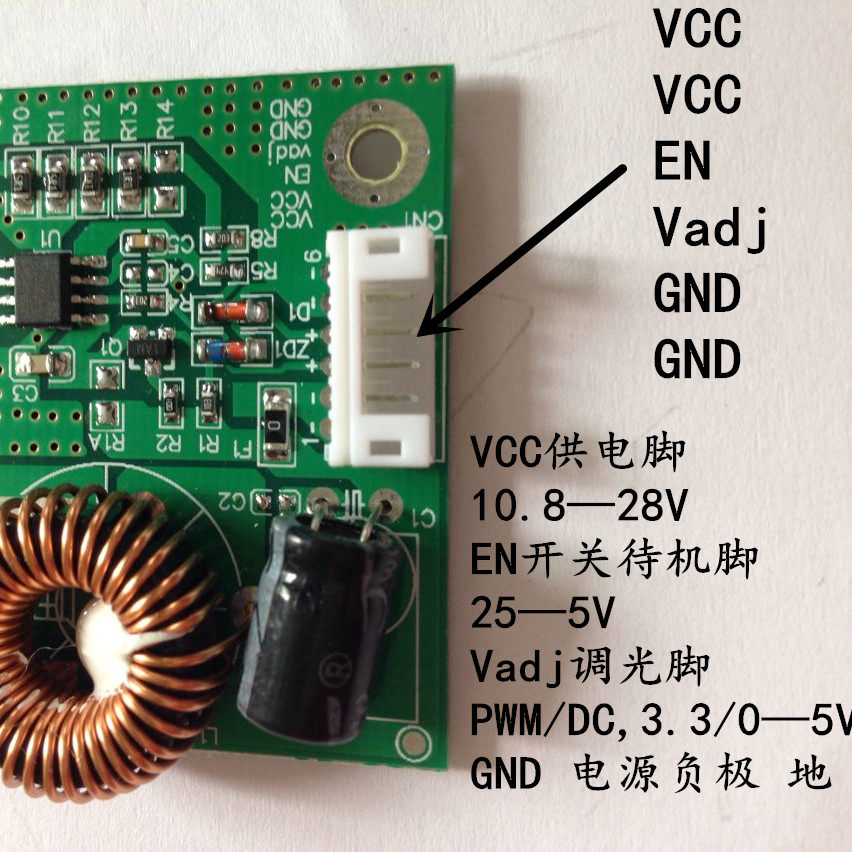

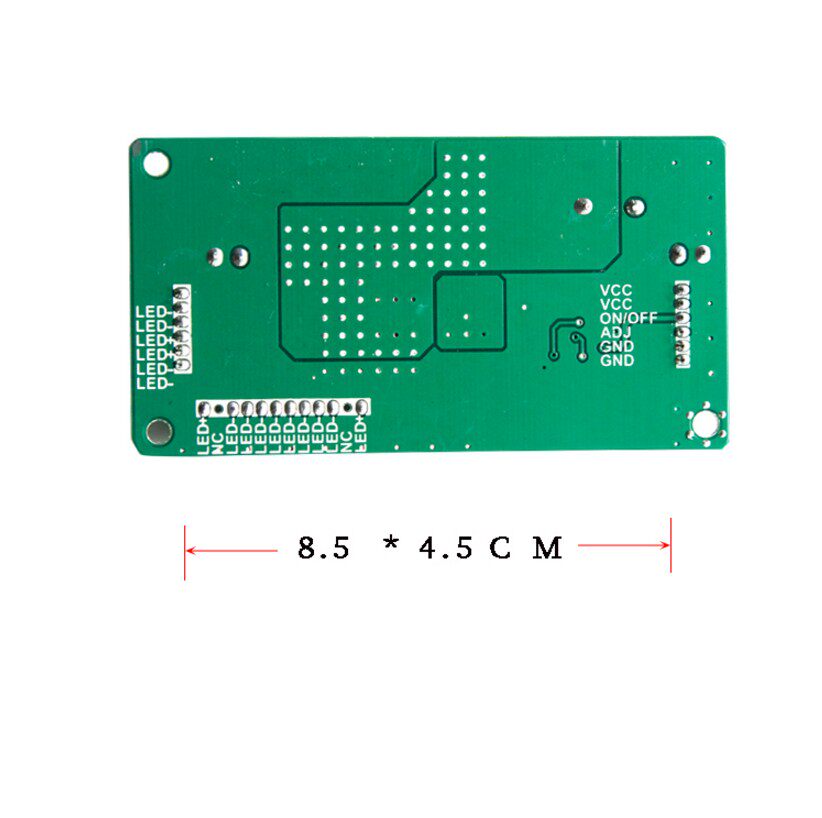

VCC:Положительное электрод напряжения питания, напряжение питания схемы (напряжение обычно является12Vили24VПолем
b.ON/OFF,ON,EN,ON_BLПодожди:Переключить ногу, переключать сигнальную ногу (диапазон напряжений обычно в2.5V-5Vмежду)
c.PWM,PDIM,VDAJ,BL-PWMПодожди:Регулировка яркости или дерьмовые ноги.(Будет два режима освещения, один - цифровой режим-PWMОдним из них является имитация освещения-DC
PWMВызов регулировки ширины импульса, он генерирует прямоугольный сигнал квадратной волны, частота обычно200HZ-2KHZ,Амплитуда напряжения обычно3.3V,PDIMЭто ярлык на английском языке,DimЗначение мрачного значения темного значения“ яркости”.Моделирование освещения выполняется через напряжение постоянного тока, которое обычно предоставляется непосредственно для регулировки ног0V-5VизDCНапряжение для контроля цели яркости.Полем
GND:Пол (отрицательный источник питания)

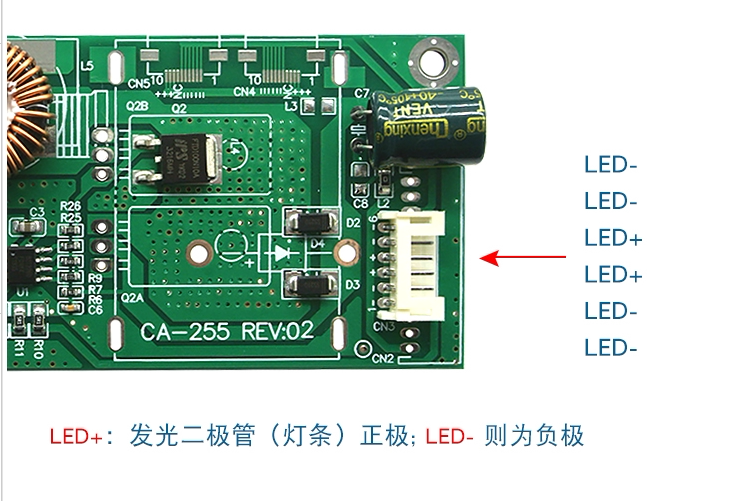

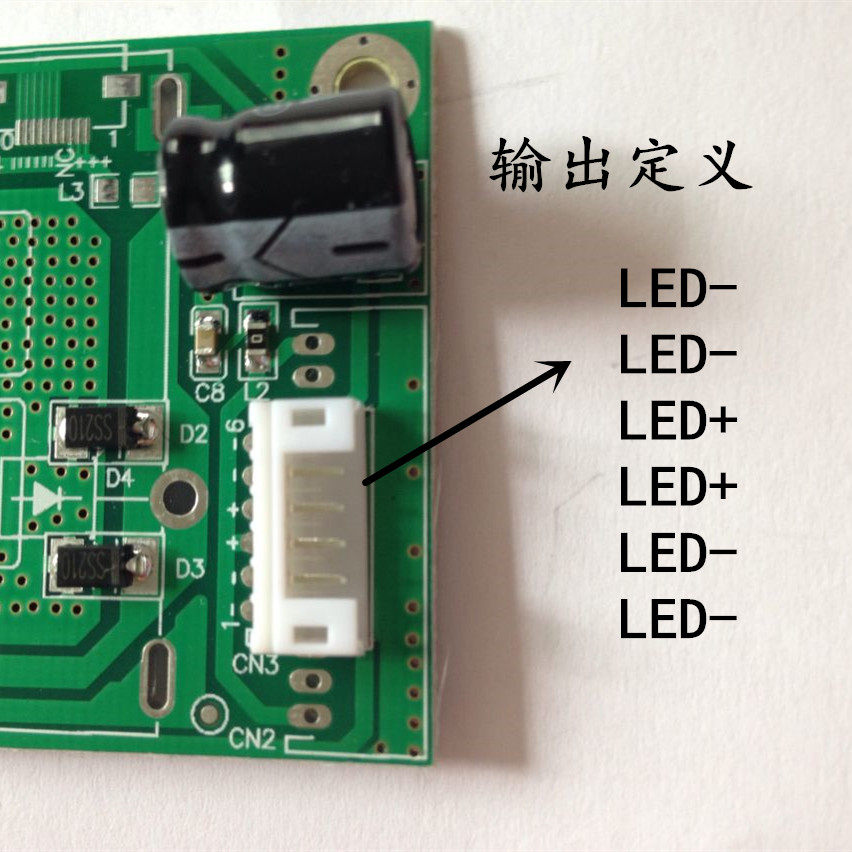

Светодиод+:Осветительный диод (лампа) положительный полюс
ВЕЛ-:Осветительный диод (светлая полоса) отрицательный полюс
Приведенные выше символы содержат большую часть кода на материнской плате LCD и код на плате подсветки. При подключении неверно подключаться в соответствии с их соответствующим кодом.
Общие вопросы перед покупкой:
Вопрос 1: Можно ли использовать постоянную текущую приводную плату для телевизора?
Ответ: Пока рабочее напряжение лампы ниже 80 В, независимо от того, сколько дюймов телевизоров, этот продукт может его осветить.Примечание: то, что здесь сказано, просто освещение, чтобы быть подходящим.Лучший способ ответить на точный ответ - предоставить параметры модуля подсветки панели (рабочее напряжение световой полосы, номинальный ток и т. Д.), Если мы можем предоставить точные данные, мы можем сделать это&Ldquo; частная настройка” как -merd.
Опять же, что, если стержень лампы не уверен в том, насколько напряжена лампа?В настоящее время очень простой способ найти продолжительность электролитического конденсатора выходного фильтра выходного фильтра электролитической емкости на исходной машине?Если для сопротивления 100 В, это означает, что его напряжение света не будет превышать 80 В, то мой продукт можно щелкнуть, просто сделайте решающую фотографию.

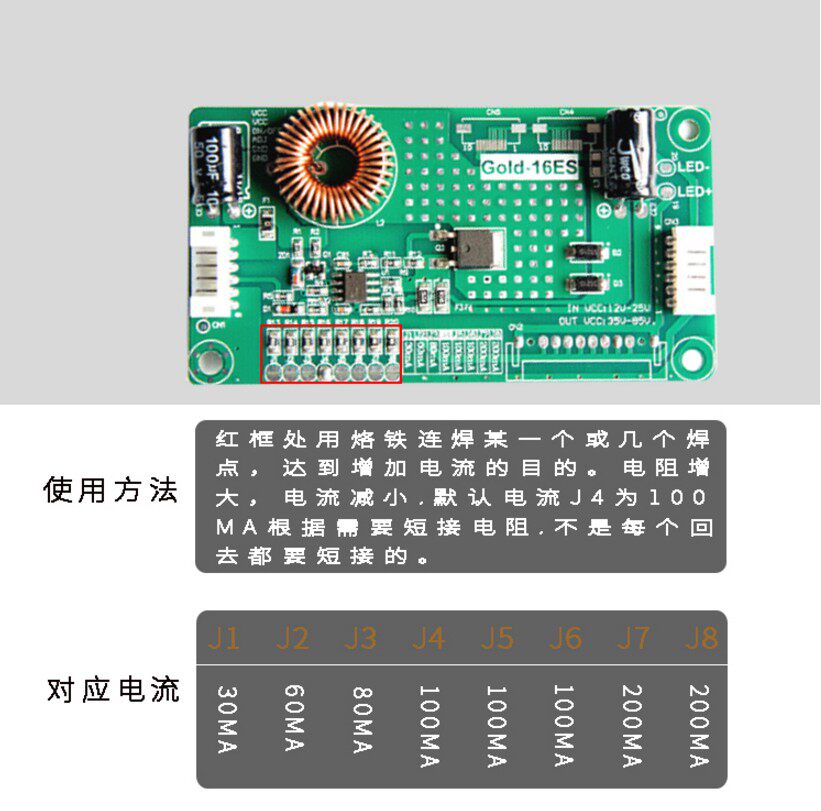

Узнав, что напряжение может быть заказано, необходимо заметить проблему.Размер кристалла светодиодных фонарей определяет номинальный ток, который ему нужен, но по разным причинам на заводе модуля будут использовать различные спецификации шариков лампы, чтобы вызвать различные номинальные рабочие токи.Чтобы решить эту проблему, мы все используем наши стандартные параметры, если это модель 26 дюймов или более: Hengliu 480MA, если он ниже 24 дюймов, уменьшите ток до половины, то есть 240 мА.Также необходимо объяснить реальную проблему здесь: 480ma не является экраном, который подходит для 26 дюймов, просто выберите общее значение, которое будет использоваться для определения точного параметра.Согласно данным многих пользователей, уместно видеть, что этот ток используется, но иногда будет слишком ярко.
Ниже приведено введение функции ребенка:

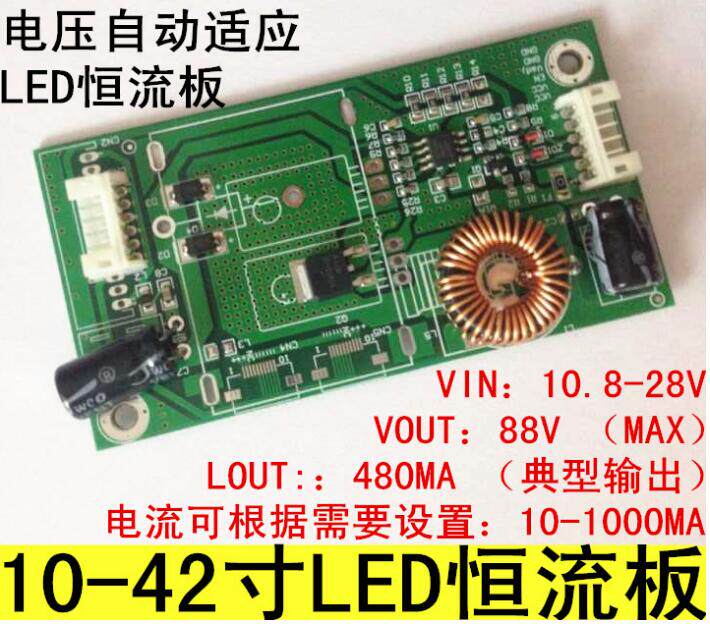

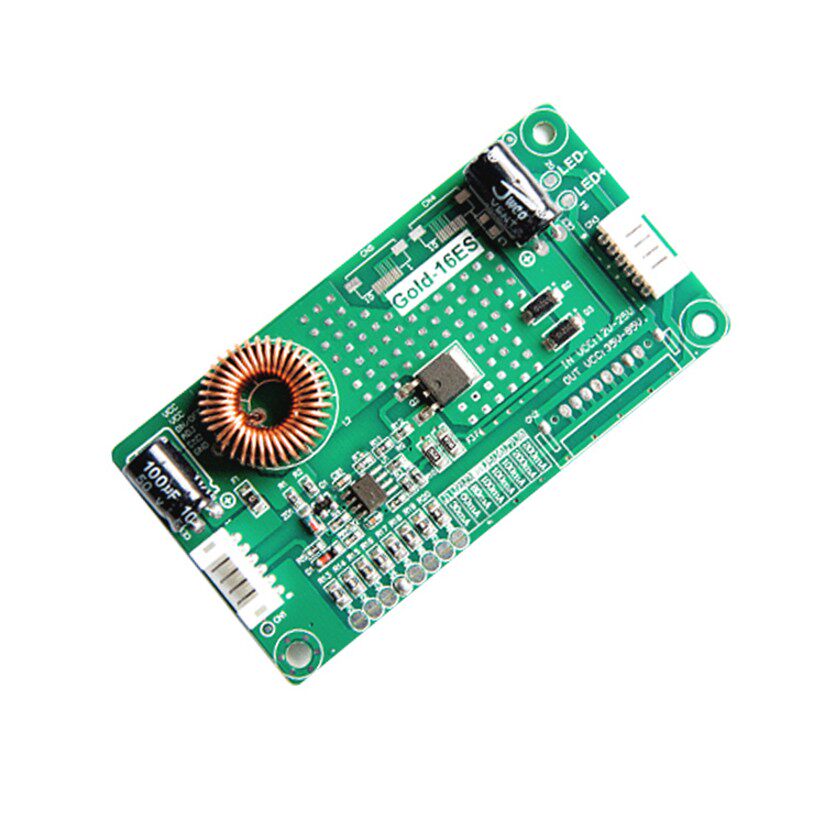

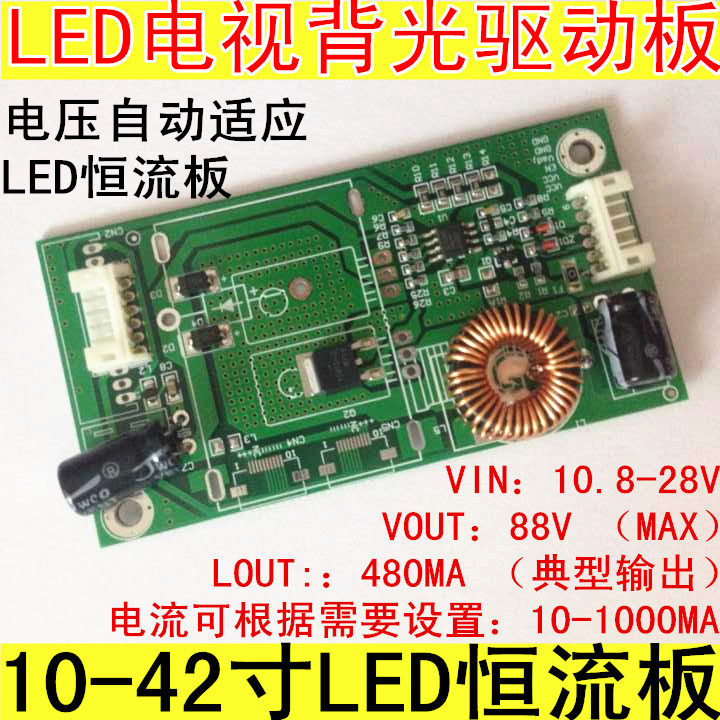

Использует: 10-42"Светодиодный телевизор  Bearlight Booster Board.

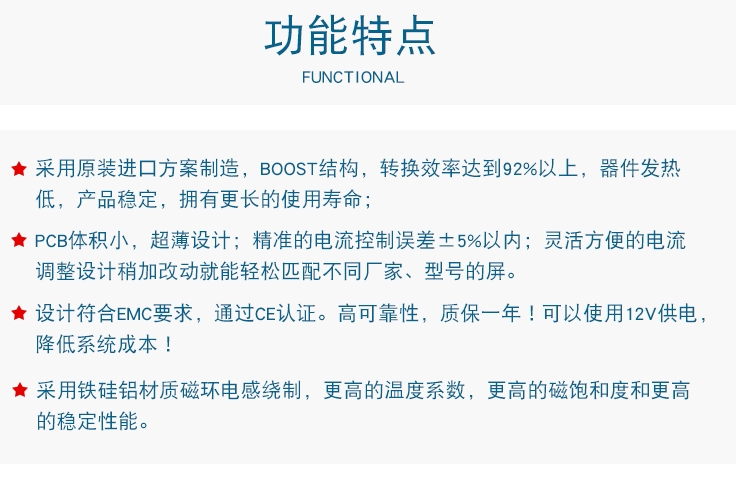

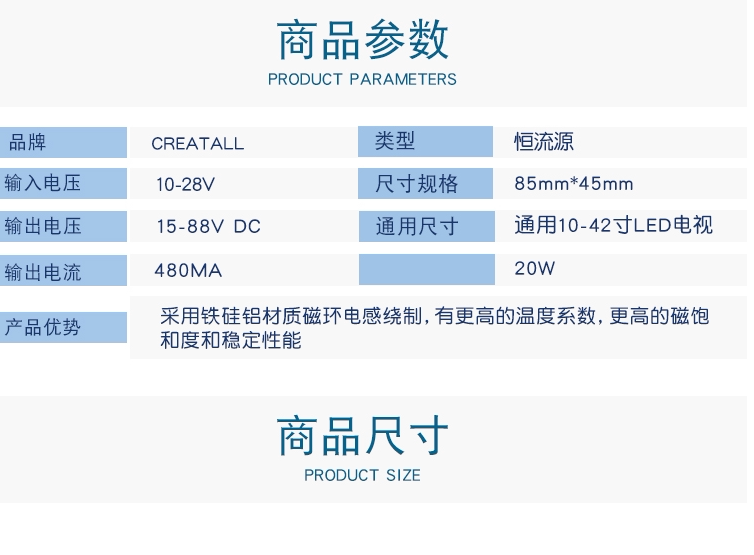

Характеристики продукта: Сделано первоначальным планом импорта Тайваня, структура повышения, эффективность конверсии более 92%и низкое отопление устройств,Продукт стабильно,Иметь более длительный срок службы, небольшой объем печатной платы, ультра -тонкий дизайн, Чтобы удовлетворить самые резкие и тонкие требования, Точная ошибка управления током&В течение 5%гибкая и удобная конструкция регулировки тока может легко соответствовать экранам различных производителей и моделей.Дизайн соответствует требованиям EMC и пропускает сертификацию CE.Высокая надежность, один год гарантии!Вы можете использовать электроэнергию на 12 В для снижения стоимости системной стоимости!
Этот продукт является постоянной платой, основное внимание уделяется постоянному току, а напряжение автоматически адаптируется. Строка света модуля подсветки автоматически регулирует напряжение, такое как:Модуль подсветки есть4и20Напряжение строки отрегулировано на меня3.2V*20нить=64Vо,Предположим, что каждая строкаLEDТекущий60MAВ настоящее время вам нужно только установить ток на240MAВы можете нажать на этот экран.
Используйте индуктивность железа и кремниевого алюминиевого магнитного кольцаобмотка, Более высокий коэффициент температуры, более высокая магнитная насыщение и более высокая производительность стабильности.потому чтосистемаЭффективность преобразования чрезвычайно высока, поэтому устройствовысокая температураоченьНизкий,Вэнь Шэн контролируется25℃о(Описание: Вэнь Шэн= Температура температура поверхности поверхности устройства)Черт в25℃Температура поверхности компонента является самой высокой в окружающей среде50℃(Условия работы: вход24V, Выход64V480MAСущностьПолем
Экстремальные параметры:
При входе при 24 В: Vout = 75V Iout=720mA или максимум 60 Вт
При входе при 12 В: Vout = 75V Iout=400mA или максимум 30 Вт
Экстремальные параметры относятся к максимальной допустимости продукта продукта в процессе применения. В фактическом использовании, пожалуйста, используйте ниже ограниченного параметра, чтобы обеспечить надежность продукта.
