Графический тестер Sunlephant Transistor
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

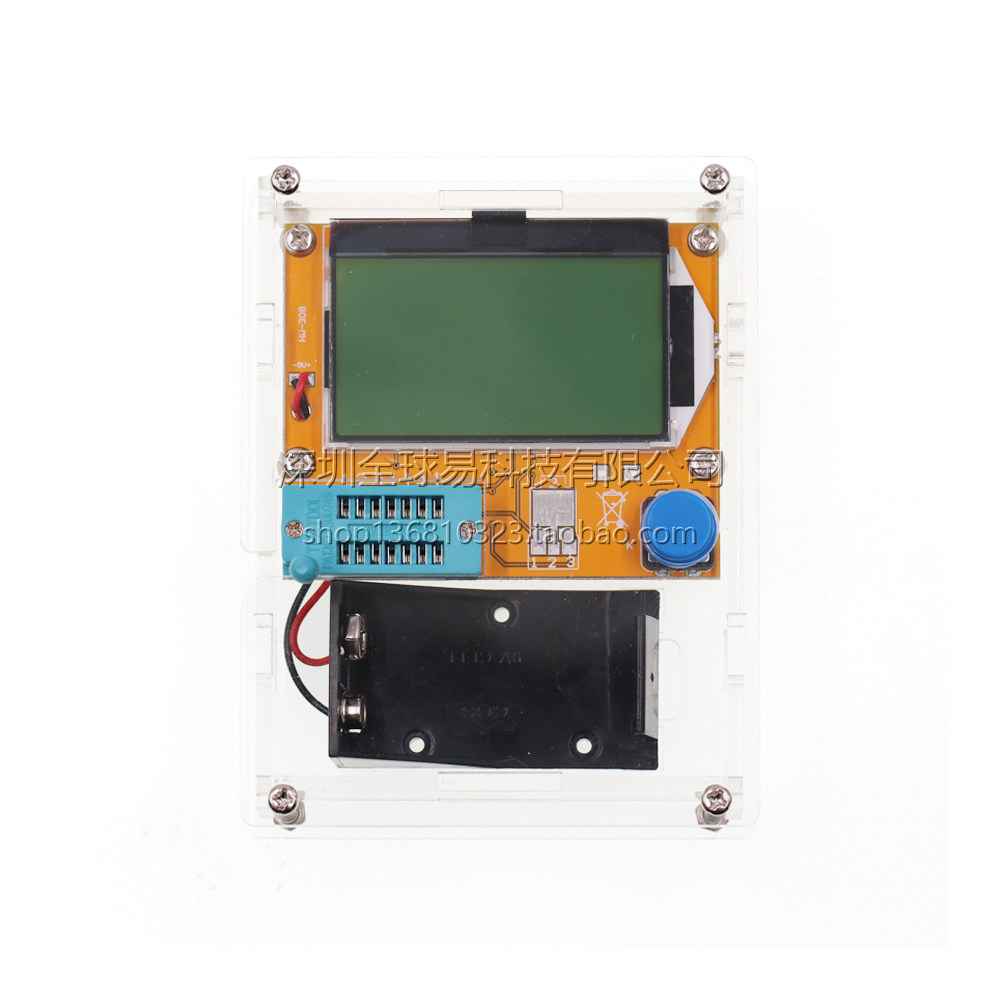

| Цвет: | Кристаллическая трубка коробка, Хрустальная пряжка |

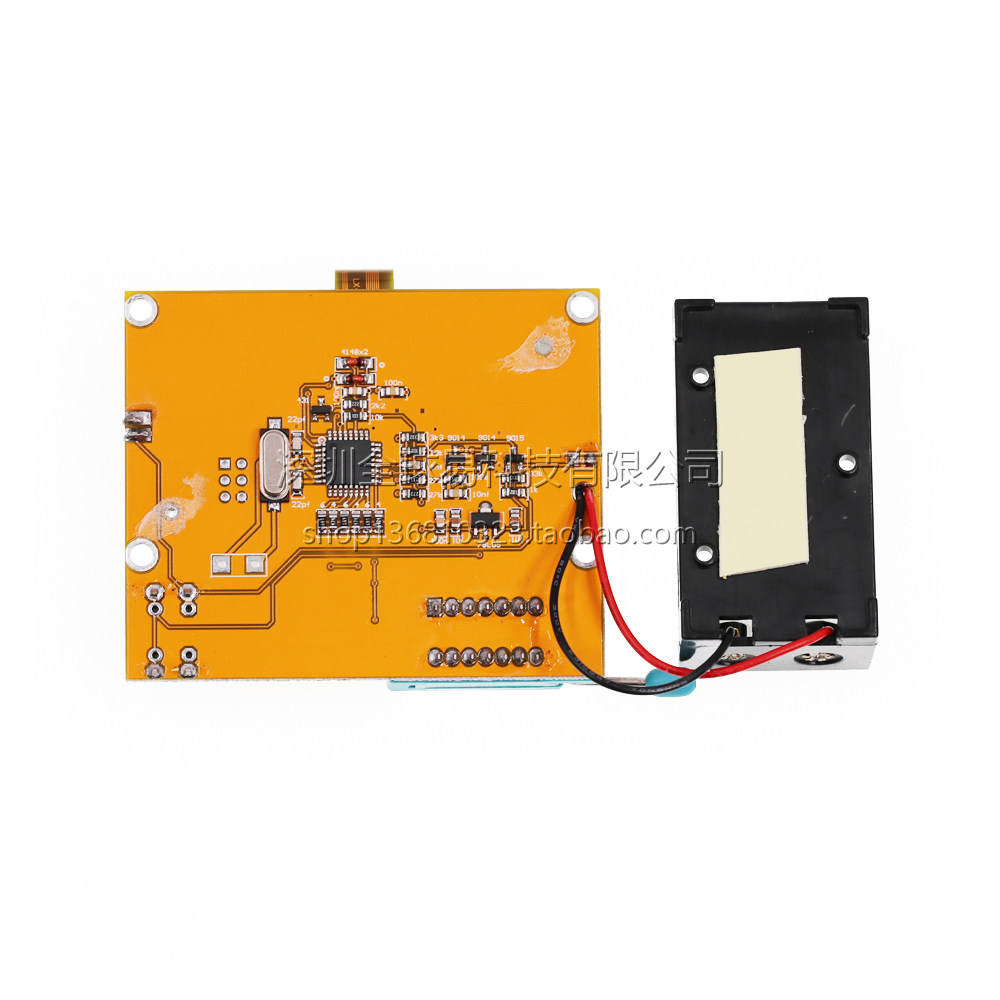

Размер печатной платы: 63*71 мм Вес: около 48 г

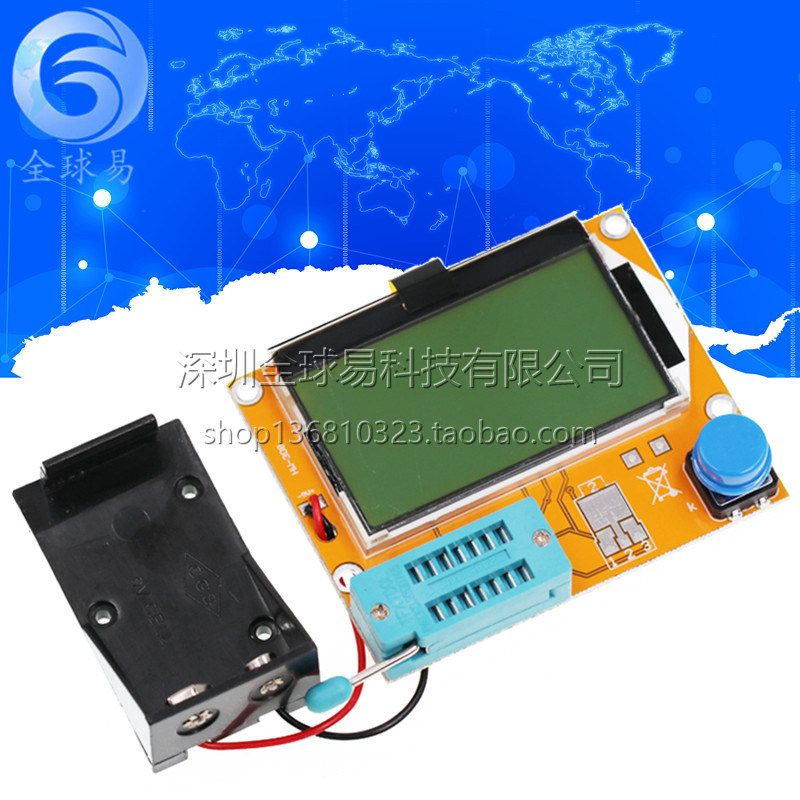

LCR-T4 Графика Многофункциональная тестер сопротивление+емкость+диод+тиристор+индуктор+триод+пробирки MOS
ЖК -дисплей 12864 ЖК -дисплей с цветом подсветки и подсветки, как правило, желто -зеленый.
Питание - это батарея с уклаженным уровнем 9 В.Если в течение долгого времени можно использовать электроэнергию, можно использовать 2 литиевые батареи для питания аккумуляторов 8,4 В.
Функция
*Добавлена функция обнаружения напряжения загрузки
*Автоматически обнаруживает NPN и PNP -транзисторы, N -каналы и P -каналы, диод (включая двойной диод), кристаллическая трубка,Компоненты, такие как триод, резистор и конденсаторы,
*Автоматически тестируйте контакты компонента и отображайте их на ЖК -дисплее
*Вы можете обнаружить положительное напряжение смещения коэффициента увеличения и основания транзистора, MOSFET для защиты диода и т. Д.
*MOSFET порогового напряжения сетки и емкость сетки
* Дисплей использует 12864 LCD LCD (128 * 64 символов)
*Более высокая скорость тестирования, тест компонента достоверности: 2 секунды (за исключением более крупных конденсаторов,Измерение крупных конденсаторов по -прежнему занимает много времени, а время измерения составляет 1 минуту нормально)
*Одна -клика, загрузочный тест и один -клик.
*Режим закрытия энергопотребления: менее 20 NA
*Автоматическая функция отключения может избежать ненужных отходов, сохранить энергию аккумулятора и увеличить время автономной работы.
******** Следующие функции различны для версии M8 и высокой версии M168.
3Одна операция, автоматически отключив питание.
4Поворотный ток составляет всего 20Ну, поддерживая работу батареи.
5Версия с низким уровнем кост не требует кристалла и поддерживает автоматическую мощность оборота.ATMEGA168 или ATMEGA328 из программного обеспечения 1,05K версии использует Sleep для снижения энергопотребления, когда они не измерены.
6Автоматически обнаруживает биполярные транзисторы PNP и NPN, N, P -канал MOSFET, JFET, диод, диод, кристаллический трубчатый тиристор.
7Автоматическое расположение вывода.
8Измерьте коэффициент тока усилителя биполярного транзистора и пороговое напряжение стартового узла.
9Транзистор Далингтона может быть идентифицирован с помощью высокого уровня напряжения и изгнания с высоким током.
10Обнаружение защитных диодов MOSFT для биполярных транзисторов.
11Измерьте пороговое напряжение МОСФЕТА и толерантных значений затвора.
12Поддержите измерение и отображение символов двух резисторов, наиболее четырех -дигитного номера и устройства.Оба конца показанного символа сопротивления являются подключенными числами зондов-тестера (1-3).Таким образом, потенциометр также может быть измерен.Если потенциометр регулируется до одного конца, тестер не может различить булавки в середине и оба конца.
13Разрешение измерения сопротивления составляет 0,1 Ом, а максимальное значение измерения составляет 50 мх Ом.
14Конденсатор может быть обнаружен и измерен.Самый высокий четырех -дигитный номер и отображение устройства.Значение может быть от 25 пт (часы 8 МГц, 50pf@ 1 МГц часов) до 100 МФ.Разрешение может достичь 1 ПФ (@ ( 8 МГц часы).
15Может измерить эквивалентное серийное значение сопротивления (ESR) конденсаторов конденсаторов выше 2 UF.Разрешение составляет 0,01 Ом, а двузначные цифры отображаются.Эта функция требует не менее 16 тыс. Флэш -памяти ATMEGA (ATMEGA168 или ATMEGA328).
16Вы можете отобразить правильное направление двух диода.Кроме того, переходное падение напряжения.
17Обнаружение светодиодов представляет собой диод, который намного выше, чем обычно.Двойное обнаружение диода представляет собой дилатеральный диод.
18Можно обнаружить диод Qina, что если обратное напряжение разбивки ниже 4,5 В.Это будет отображаться как два диода, который может быть определен только с помощью напряжения.Символ зонда вокруг диода одинаков. В этом случае вы можете идентифицировать истинный анод диода через пороговое напряжение около 700 мВ!
19**** это понимает каждый год, не переворачивайте его ****
Если обнаружено более 3 диодных частей, количество диодов установлено для отображения других сбоев.Это только произойдет. Если диод подключен ко всем трем зондам, а по крайней мере один - тип диода.В этом случае вы должны подключить только два зонда и снова начать измерение, один за другим.
20Измерьте значение обратной емкости одного диода.Биполярный транзистор также может быть измерен, если вы подключите основание и эпидемии или полюс.
двадцать один.Вам нужно только измерить соединение всего моста за один раз.
двадцать два.Значение составляет менее 25pf конденсаторов, но оно может быть параллельно с диодом или по меньшей мере 25pf -конденсаторами.В этом случае вы должны вычесть часть параллельного значения электроэнергии.
двадцать три.Сопротивление ниже 2100 Ом, и индуктивность будет измерена. Если у вашей Attega есть не менее 16 тыс. Флэш -память.Диапазон будет превышать 20 часов от 0: 01 мх, но точность не хороша.Результаты измерения показывают только одно компонентное соединение.
двадцать четыре.Время теста составляет около двух секунд, и только конденсаторы и измерение индуктивности займет много времени.
25Программное обеспечение может установить количество измерений, прежде чем источник питания будет автоматически закрыт.
26Точность тактовой частоты и ожидающий вызов встроенной функции самостоятельно -инсекции и дополнительной проверки сигнала 50 Гц (ATMEGA168 и ATMEGA328).
27Необязательный калибровочный порт устройства Выход Внутренний Сопротивление и измерение с нулевой самостоятельной способностью (ATMEGA168 и ATMEGA328).Для подключения к контактам 1 и контакту 3 и контактом 3 для компенсации дисбаланса компаратора моделирования необходимо подключить конденсатор от 100 дюймов до 20 UF.Это может уменьшить ошибку измерения электрического контейнера выше 40 UF.Было обнаружено, что такое же скорректированное опорное напряжение напряжения того же конденсатора регулирует усиление внутренней ссылки для измерения усиления АЦП.
Если тестовый ток превышает ток обслуживания, может быть обнаружен тиристор и два тиристора.Тем не менее, некоторые полупроводники и два кремнезема в настоящее время более запускают ток, чем ток.Тестовый ток может быть всего около 6 мА!Обратите внимание, что все функции используются только для одноэффективных микрокомпьютеров, таких как ATMEGA168, с большей памятью программы.
