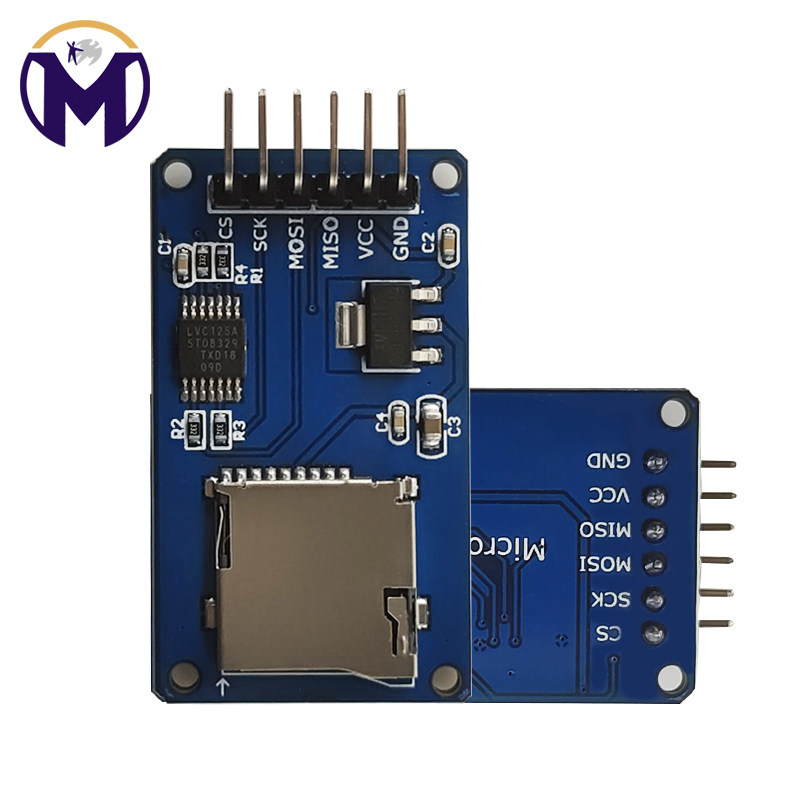

Модуль карты Micro SD. Устройство чтения и записи карт TF. Интерфейс SPI с чипом преобразования уровня.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Характеристики модуля следующие:
1. Поддержка Micro SD -карта, карта Micro SDHC (карта с высокой скоростью)
2. Схема преобразования уровня схемы, то есть уровень интерфейса может быть 5 В или 3,3 В
3. Питание и источник питания составляет 4,5 В ~ 5,5 В, плата 3.3 В
4. Интерфейс связи является стандартным интерфейсом SPI
5.4 M2 VINT DESICTION
проект | Минимум | Типичный | Максимум | единица |
Напряжение питания VCC | 4.5 | 5 | 5.5 | V |
Текущий | 0.2 | 80 | 200 | mA |
Уровень интерфейса | 3.3 или 5 | V | ||
Тип карты поддержки | Micro SD -карта (<= 2G), карта Mirco SDHC (<=32G) | — | ||
размер | 42X24X12 | mm | ||
масса | 5 | g | ||
Управление интерфейсом: В общей сложности 6 контактов (GND, VCC, MISO, MOSI, SCK, CS), GND - это земля, VCC является источником питания, MISO, MOSI, SCK - шина SPI, CS - это нога SIP;
3.3VСхема регулятора: 3.3 В выхода напряжения напряжения LDO - это чип преобразования уровня, источник питания Micro SD;
Схема преобразования уровня: Сигнал в направлении Micro SD -карты преобразуется в 3,3 В, а сигнал MISO карты MicroSD для управления направлением интерфейса также преобразуется в 3,3 В. Как правило, система микрокомпьютера с одной -хип -хип может считывать сигнал;
Micro SDКарточное сиденье: Это самосваивающее карточное сиденье, которое удобно для карты.
Позиционирование отверстия: 4 М2 -позиционирующие отверстия винта, а апертура составляет 2,2 мм, так что модуль прост в установке и расположении, и достигается комбинация модулей;
