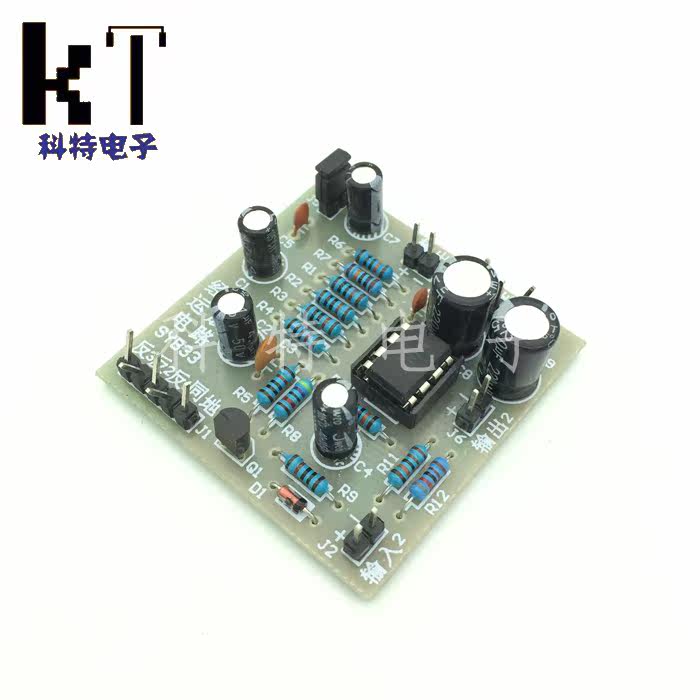

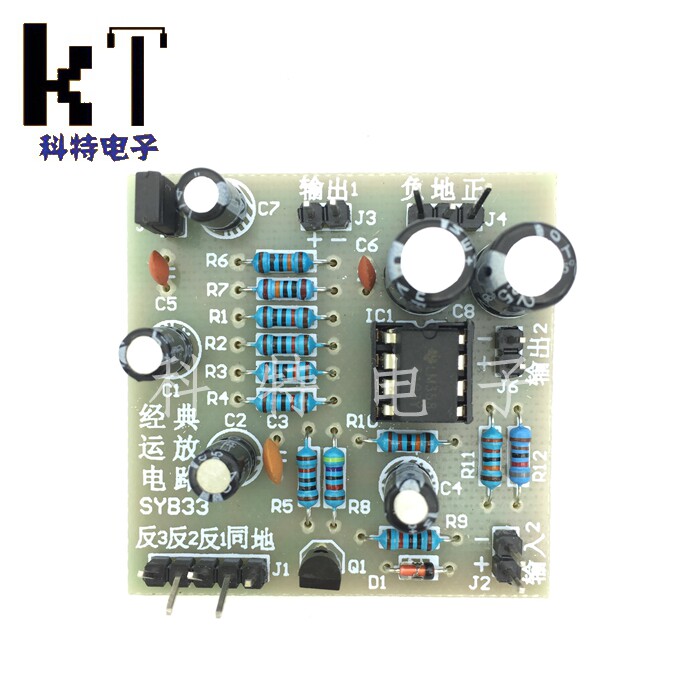

Классический комплект транспортной схемы.

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Полный комплект
- Пекартная плата
- Полный компонент
- Информация о товаре
- Фотографии
| Цвет: | Пекартная плата, Полный компонент, Полный комплект |
Классический операционно-выписной комплект
Прямые продажи с фабрики, поэтому вы можете купить их отдельно в соответствии с вашими потребностями в обучении.
Строительный комплект включает в себя;
1. Описание продукта
Классическая схема OP AMP может завершить девять экспериментов, включая обратную амплификацию, амплификацию в фазе, операцию добавления, операцию вычитания, операцию интеграции, дифференциальную работу, активную фильтрацию низкой частоты, моностируемую цепь и схему измерения температуры полупроводника.Это комплексная схема применения в эксплуатационном усилителе.
2. Установка, ввода в эксплуатацию и простое описание принципа
1. Перевернутый оперативный усилитель:Входной сигнал подключен к J1“Обратный 2”терминала, амплитуда сигнала измеренного выходного терминала J3 значительно больше, чем входной сигнал.
2. Оперативный усилитель в фазе:Входной сигнал подключен к J1“То же самое”терминал, измерьте амплитуду сигнала выходного терминала J3, чем неинвертирующего входного терминала.③Увеличение ног.
3. Аддитивная цепь:Входной сигнал подключен к J1“Счетчик 1 ~ Счетчик 3”терминал, сигнал после сложения трех входных сигналов получается на выходном терминале J3.
4. Схема работы вычитания:Входной сигнал подключен к J1“Реверс 2, то же, что и”терминал, сигнал, полученный путем вычитания двух входных сигналов, получается на выходном терминале J3.
5. Интегральная эксплуатационная цепь:Входной сигнал (прямоугольная волна) подключен к J1“Обратный 1”терминал, интегрированный сигнал (трапецеидальная или треугольная волна) входного сигнала может быть получен на выходном терминале J3.
6. Дифференциальная эксплуатационная цепь:Входной сигнал (прямоугольная волна) подключен к J1“3 -й”терминал, сигнал после дифференцирования входного сигнала (импульсы положительной и отрицательной полярности) может быть получен на выходном терминале J3.
7. Активная схема фильтрации низкого уровня:Входной сигнал подключен к J1“То же самое”терминал, отфильтрованный сигнал может быть получен на выходном терминале J3.
8. Моностабильная схема:После питания VCC заряжается C4 через R8.Полем Полем Полем
9. Схема измерения температуры полупроводника:После включения, используйте паяльный железо, чтобы приблизиться к транзистору Q1.Полем Полем Полем
В -третьих, список компонентов
Серийный номер | Модель компонента | параметр | Этикетка | количество |
1 | Электролитическая емкость | 220uF/25V | C8 C9 | 2 |
2 | 100uF/25V | C4 | 1 | |
3 | 4.7uF/50V | C1 C2 C7 | 3 | |
4 | керамический конденсатор | 103 | C5 C6 | 2 |
5 | 104 | C3 | 1 | |
6 | диод | 1N4148 | D1 | 1 |
7 | Триод | 9013 | Q1 | 1 |
8 | Интегральная схема | LM358 | IC1 | 1 |
9 | Интегрированная схема | DIP8 | С IC1 | 1 |
10 | Сопротивление цветного кольца | 10K | R1~R5 R9 | 6 |
11 | 100K | R6 R7 | 2 | |
12 | 47K | R8 | 1 | |
13 | 220K | R10 R11 | 2 | |
14 | 8.2K | R12 | 1 | |
15 | Одноразовая игла | 16P | J1~J6 | 1 |
16 | Короткая крышка | 2.54mm |
| 1 |
Для получения подробных схем, пожалуйста, обратитесь к бумажным инструкциям, представленным в комплекте.
