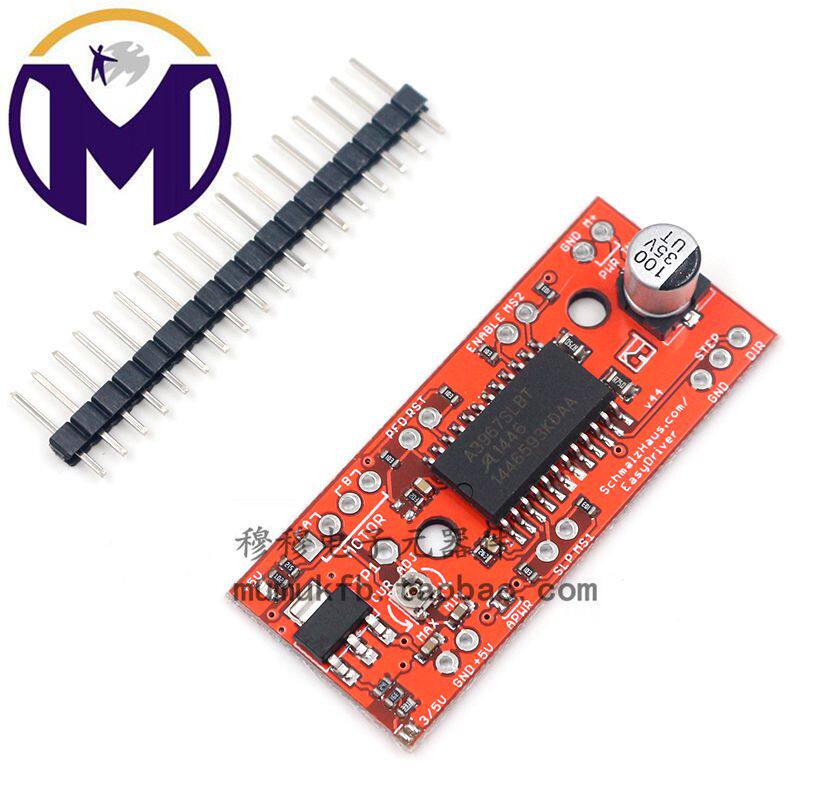

A3967 Step Step Motor Driven Easydriver Stepper Driver 3D Printer

Цена: 465руб.    (¥22)
Артикул: 523934523399

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:唐禄村
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥53.91 139руб.
¥1002 113руб.
¥28592руб.
¥1202 536руб.
  • Информация о товаре
  • Фотографии

Напоминание: в наличии есть красные пластины и синие доски Случайное выпуск по умолчанию

Демонстрационное видео: копировать и открыть

http://v.youku.com/v_show/id_xntc0mduxnjy0.html

Информация о чипах;http://www.alldatasheetcn.com/datasheet-pdf/pdf/83571/allegro/a3967.html

Учебное пособие по обучению:

Учебник 1:http: //www.gek-moarshop.com/forum.php?mod=viewthread&tid=12281&highlight=EasyDriver

Учебник 2:http: //www.gek-moarshop.com/forum.php?mod=viewthread&tid=8746&highlight=EasyDriver

Пошаговый двигатель обычно определяет шаг -дистабильный угол или параметры шага. Общий двигатель делится на 200 шагов, то есть угол расстояния шага составляет 1,8 градуса. Для 8 сегментации, то есть каждый этап двигателя делится на 8 небольших шагов. , который может получить более точный контроль, то есть EasyDriver нуждается в 1600 шагах для завершения полного 360-дегрового вращения.

MS1 и MS2 представляют собой логические входные порты для подробного выбора резолюции по ступенчатую мотор;
DIR - это выбор направления двигателя;
Сброс используется для сброса начального значения чипа и защиты всех внешних выводов;
Шаг - это импульсный входной порт;
Out1a, Out1b, Out2a, Out2b - это две пары выходных портов моста H;
Inpabl
Сон - это спящий режим;
Sense1, Sense2 - это текущее сопротивление обнаружения моста H;
REF - это эталонное напряжение;
GND является логическим источником земли и питания;

RC1 и RC2 являются фиксированным сроком для ввода моделирования мостиков H.
A3967SLB -это управляющий диск управления с постоянными потоками -потоком, созданный американской компанией Allegro Company.Его рабочее напряжение может достигать 30 В, а движущий ток составляет 750 мА. A3967SLB может привести к двумфазному шагу в двигатель, который может достичь 8 сегмента.Схема управления током ШИМ внутри чипа может быть установлена ​​тремя режимами ослабления тока: медленное, быстрое и гибридное. Если напряжение терминала PFD выше 0,6 Вдд, выберите метод медленного ослабления.Если вы меньше 0,21 Вдд, выберите режим быстрого затухания.Это смешанный режим затухания между ними.Кроме того, A3967SLB также может обеспечить комплексные меры защиты, включая ингибирование переходного напряжения, защиту перегрева, предотвращение постоянного тока и самооценку напряжения.
A3967SLB и микропроцессоры не нужны другие цепи интерфейса между микропроцессором.
Интерфейс уменьшает 8 линий управления (шаги и направления). Пока вы просто входите в импульс ступенчатого двигателя, встроенный преобразователь может управлять управлением шаговым двигателем.
A3967SLB также нуждается в некотором сопротивлении и конденсаторах для регулировки своих рабочих параметров. Вся схема привода очень проста
