ESP8266 Wi -Fi Motor Driver Board L293D ESP12E LUA IOT Smart Car
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

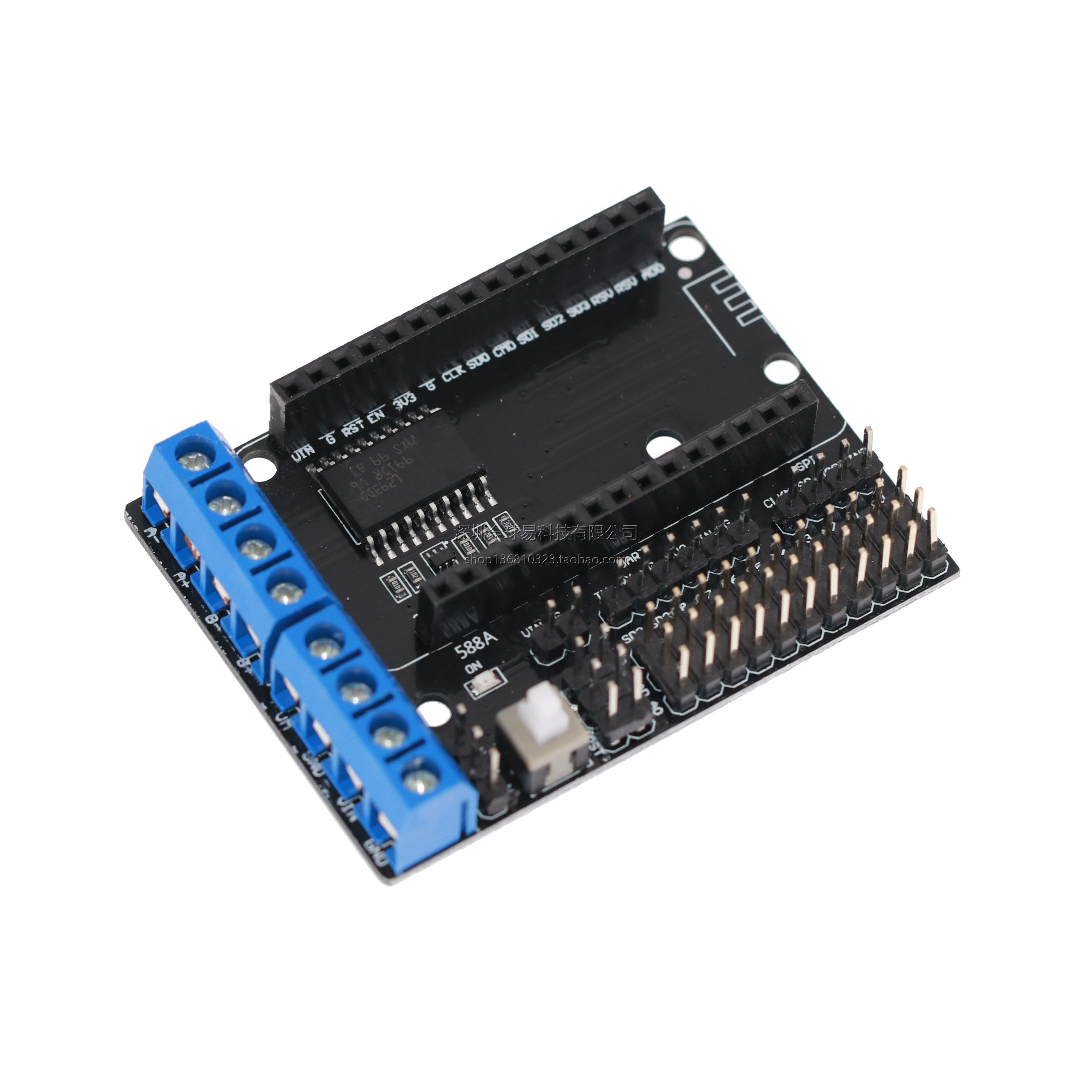

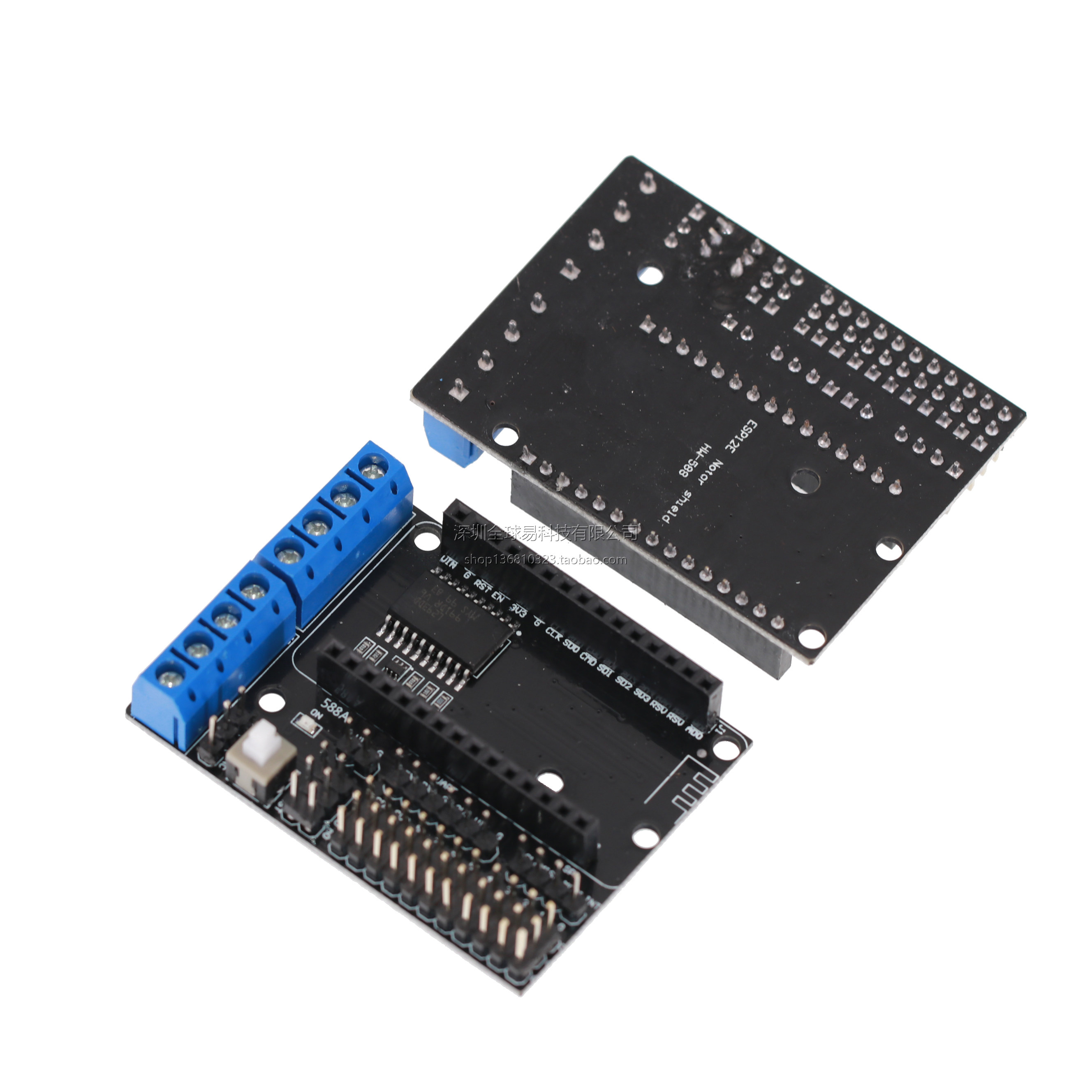

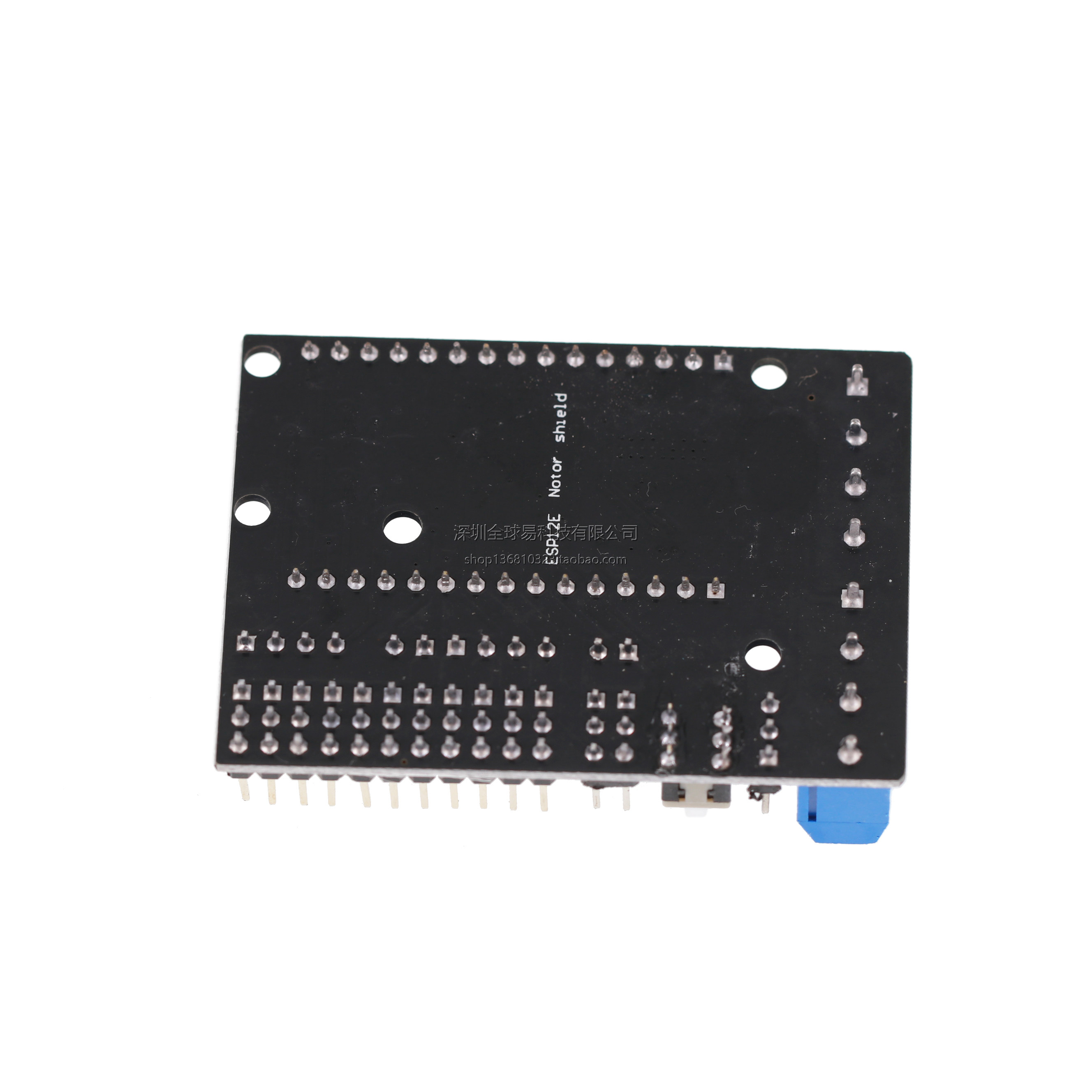

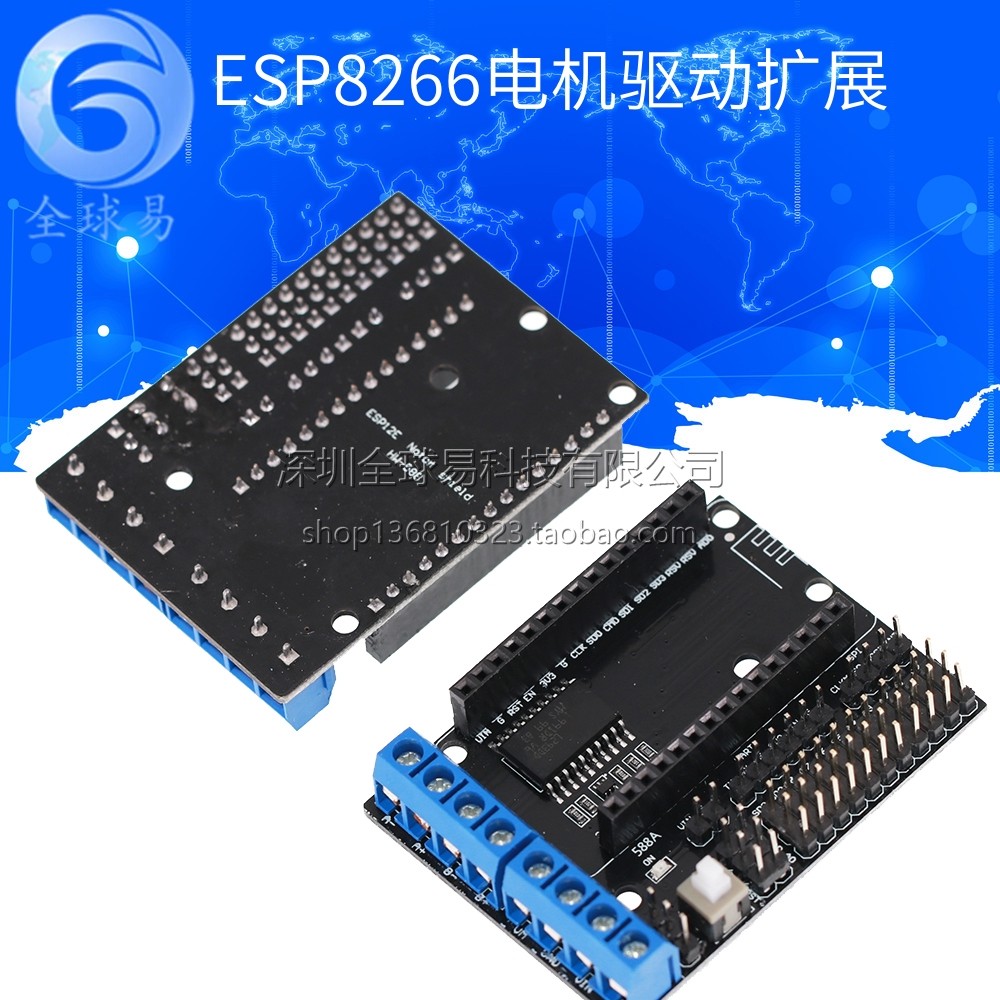

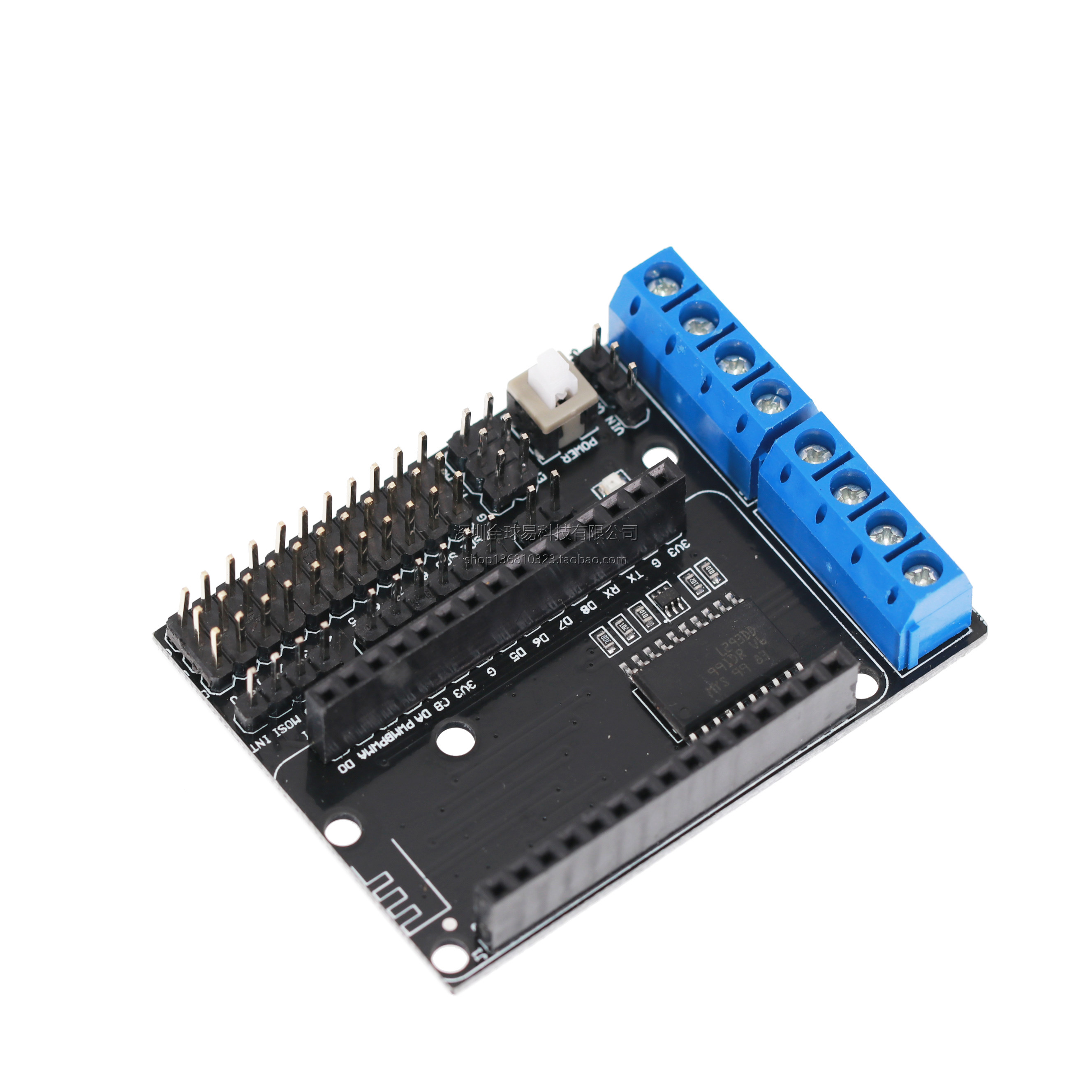

ESP-12E Плата по расширению водителя двигателя
представлять:
Первая моторная плата расширения, разработанная на основе ESP-12E.
особенный точка:
Загрузите официальный веб -сайт:http://www.doit.am
ESP8266 Весь порт IO приветствует, загружая непосредственно без сброса!Развивать Полный набор инструментов ESP8266!
Что еще более важно, все программное обеспечение и аппаратное обеспечение полностью открытый исходный код: http://bbs.nodemcu.com
особенный точка:
l ESP12 DEV KITМодуль расширения совета по разработке;
l Вывести все функциональные контакты ESP12 Dev Kit: SPI, UART, GPIO, AI и 3,3 В интерфейсов мощности;
l Расширить два драйвера двигателя, которые могут напрямую управлять двумя двигателями;
l Бесконечный переключатель питания;
l L293D
l Диапазон мощности двигателя: 4,5 В ~ 36 В;
l Диапазон мощности управления: 4,5 В ~ 9 В;
l Электрический источник питания и разделение питания управления; в эксперименте его можно объединить с блоками коротких замыканий, чтобы сократить VIN и виртуальную машину, а также подавать питание на двигатель и плату управления.
Технические характеристики продукта
входная мощность:
~ Электрический источник питания (VM): 4,5 В ~ 36 В, может работать в одиночку;
~ Управляющая мощность (VIN): 4,5 В ~ 9 В (10VMAX), которая может быть включена в одиночку;
~ Модуль обеспечивает короткий путь (VM и VIN с коротким циркусом), который может легко использовать источник питания и управление двигателем одновременно;
Логическая работа текущий ISS:≤60 мА (vi = l),≤22 мА (vi = h);
Возьмите с собой часть рабочего текущего ввода:≤1.2a;
Максимальная дисперсионная мощность: 4 Вт (t = 90 ° C)
Уровень ввода контрольного сигнала: высокий уровень: 2,3 В≤VIH≤Vin; низкий уровень: -0,3 В≤VIL≤1.5V
Температура работы: -25 ℃ ～ + 125 ℃
Форма водителя: двойной дорогой модерный водитель мощности
ESP12E DEV Kit Port: D1, D3 (двигатель); D2, D4 (B Motor)
Вес модуля: около 20 г
Меры предосторожности
l При вставке модуля ESP-12E обратите внимание, что направление антенны согласуется с направлением платы расширения;
l Использование короткого модуля Connect может одновременно подавать питание в плату управления и двигателя.
Богатые материалы.
Список доставки
ESP-12EРасширение доски: 1 шт.
