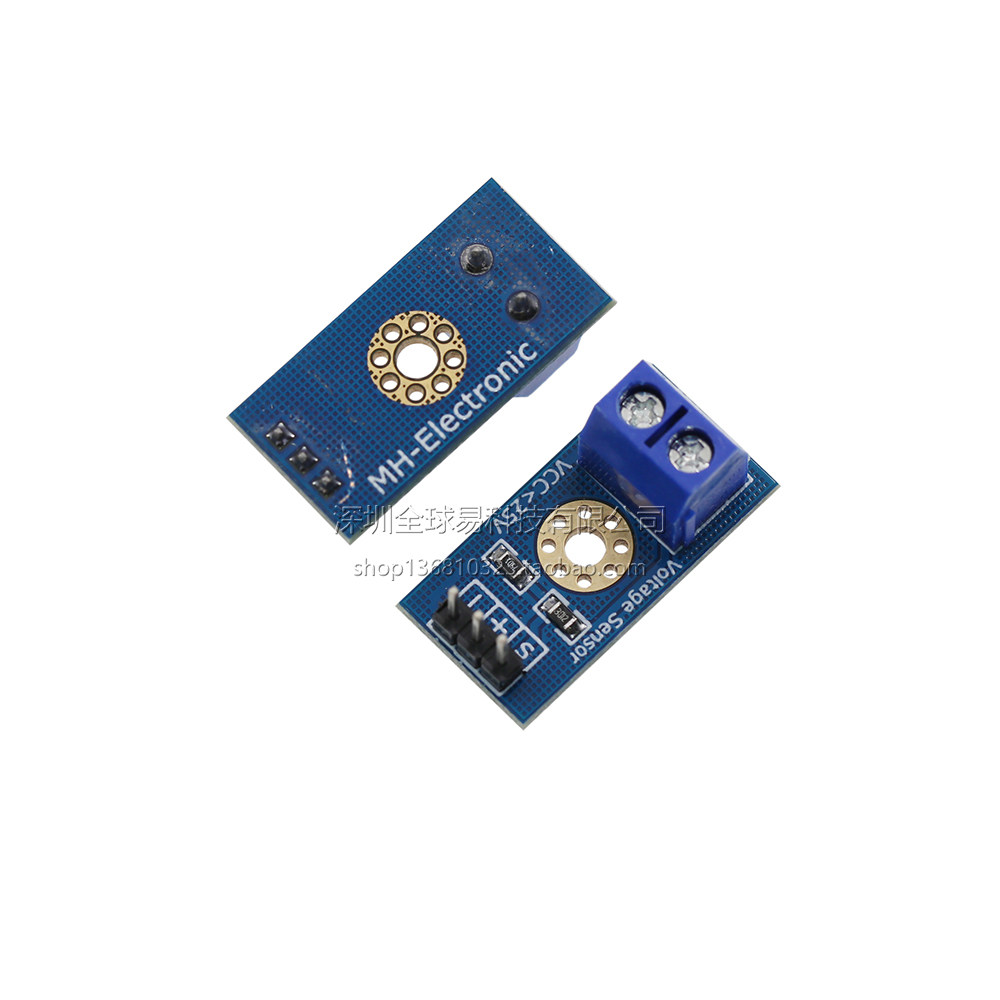

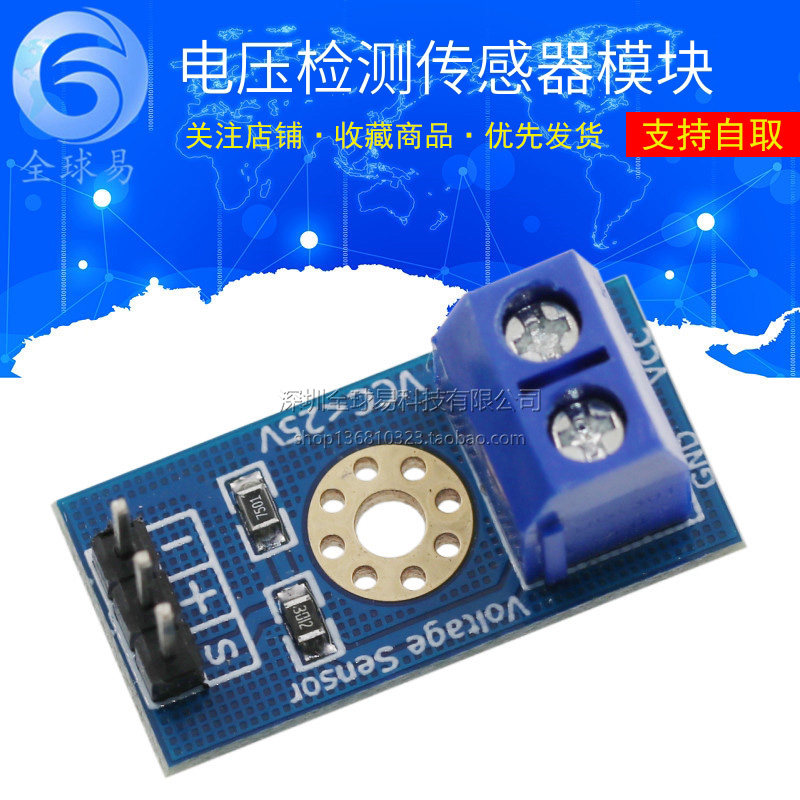

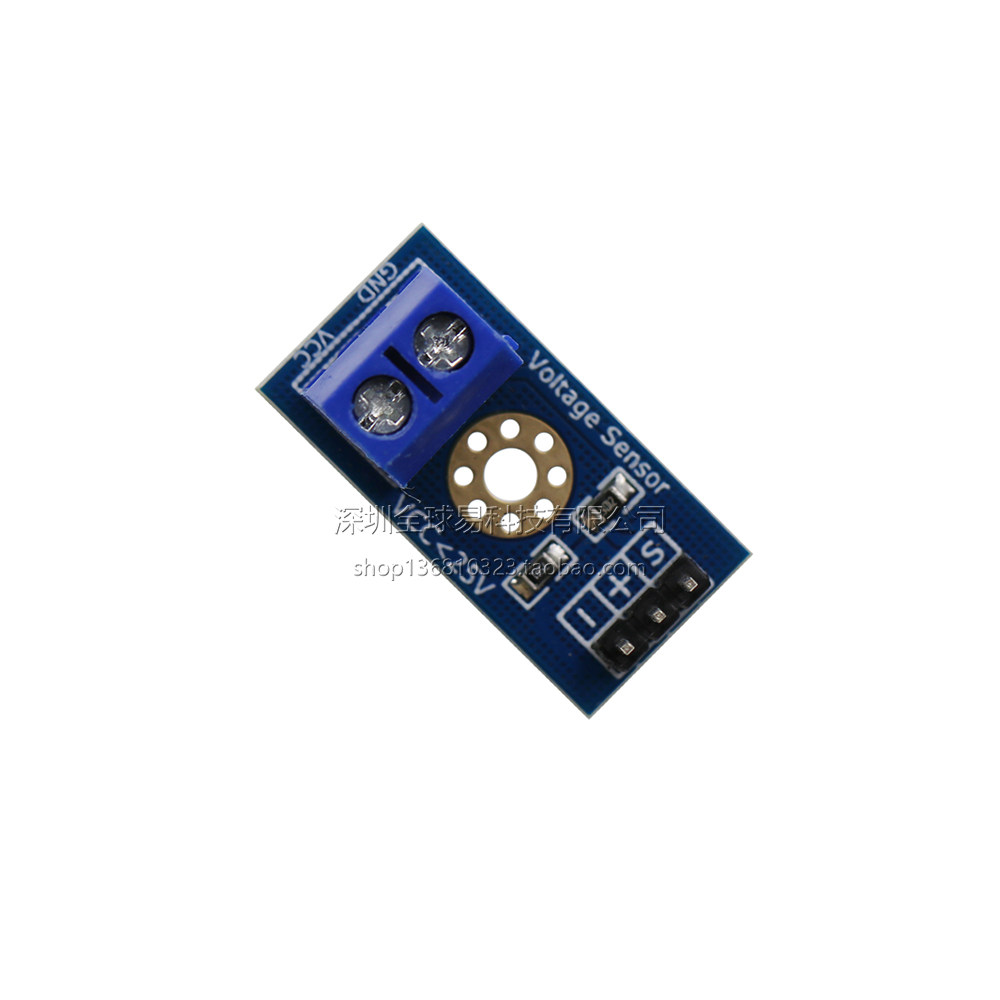

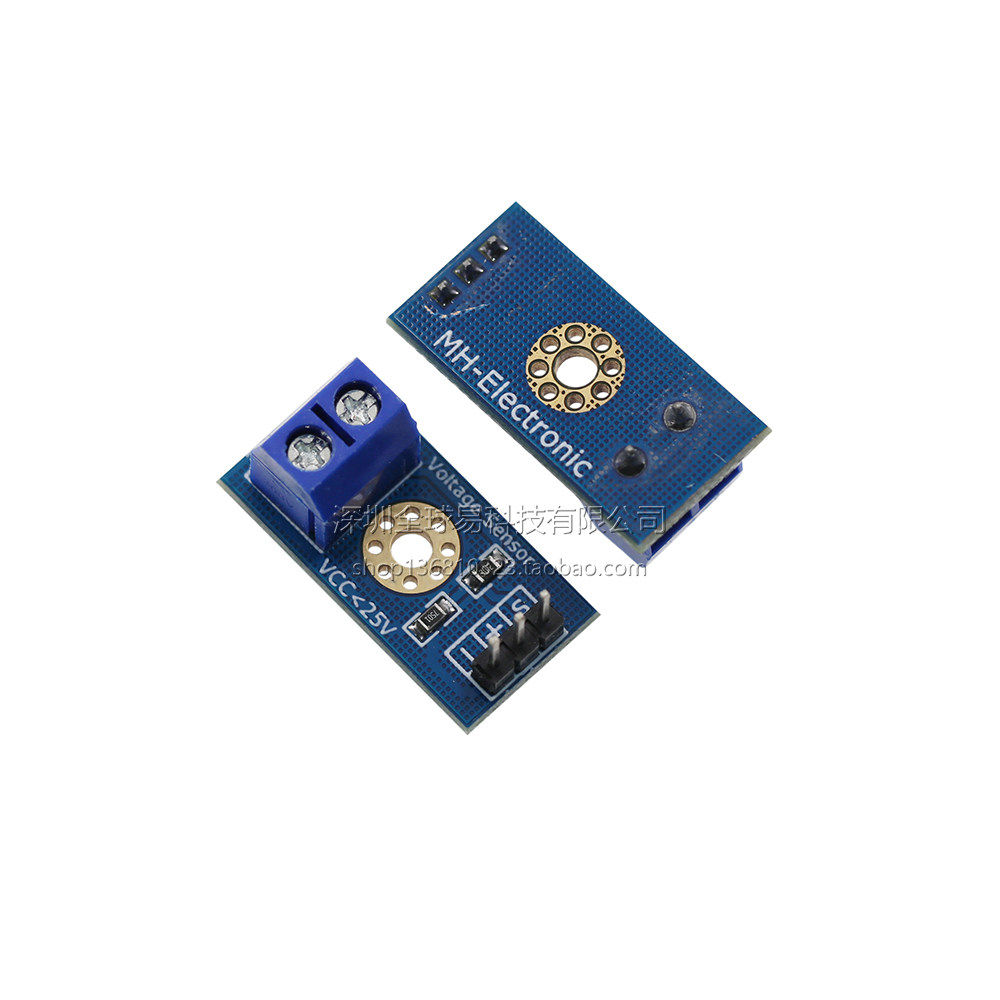

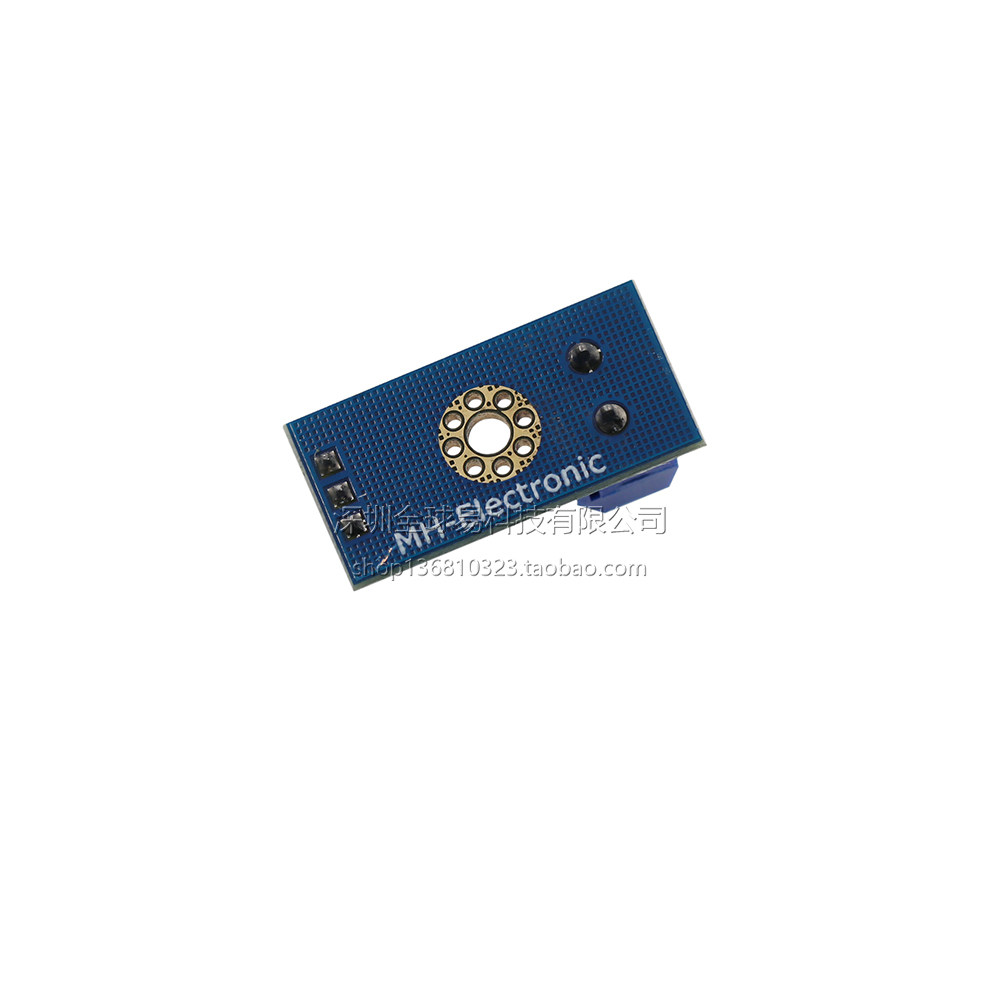

Модуль определения напряжения Датчик напряжения Датчик напряжения Электронный строительный блок SUNLEPHANT
Цена: 10руб. (¥0.45)
Артикул: 523043302300
Доставка по Китаю (НЕ включена в цену):
191 руб. (¥9)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:全球易创客空间
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥3.9584руб.
¥2.7158руб.
¥3.3671руб.
¥10.38220руб.
Введение модуля:Этот модуль спроектирован на основе принципа деления резистивного напряжения, который может уменьшить вход напряжения в границу раздела терминала в 5 раз. Максимальное входное напряжение аналогового входа Arduin составляет 5 В, поэтому входное напряжение модуля обнаружения напряжения не может быть больше 5V×5 = 25 В (если используется система 3,3 В, входное напряжение не может быть больше 3,3VX5 = 16,5 В).Поскольку чип AVR, используемый Arduino, составляет 10 -бит AD, аналоговое разрешение этого модуля составляет 0,00489 В (5 В/1023), поэтому модуль обнаружения напряжения обнаруживает минимальное напряжение 0,00489V×5 = 0,02445V.
Параметр:
Диапазон ввода напряжения: DC0-25V
Диапазон обнаружения напряжения: DC0.02445V-25V
Разрешение моделирования напряжения: 0,00489 В
Входной интерфейс постоянного тока: терминал подключен к VCC, отрицательный электрод подключает GND
ВЫХОДНЫЙ интерфейс:"+"Подключите 5/3,3 В, "-"Сюжет GND,"s"Ad Pin
Код ссылки:
#include <Wire.h>
int val11;
int val2;
void setup()
{
pinMode(LED1,OUTPUT);
Serial.begin(9600);
Serial.println("Emartee.Com");
Serial.println("Voltage: ");
Serial.print("V");
}
void loop()
{
float temp;
val11=analogRead(1);
temp=val11/4.092;
val11=(int)temp;//
val2=((val11%100)/10);
Serial.println(val2);
delay(1000);
}
Параметр:
Диапазон ввода напряжения: DC0-25V
Диапазон обнаружения напряжения: DC0.02445V-25V
Разрешение моделирования напряжения: 0,00489 В
Входной интерфейс постоянного тока: терминал подключен к VCC, отрицательный электрод подключает GND
ВЫХОДНЫЙ интерфейс:"+"Подключите 5/3,3 В, "-"Сюжет GND,"s"Ad Pin
Код ссылки:
#include <Wire.h>
int val11;
int val2;
void setup()
{
pinMode(LED1,OUTPUT);
Serial.begin(9600);
Serial.println("Emartee.Com");
Serial.println("Voltage: ");
Serial.print("V");
}
void loop()
{
float temp;
val11=analogRead(1);
temp=val11/4.092;
val11=(int)temp;//
val2=((val11%100)/10);
Serial.println(val2);
delay(1000);
}
