Десятилетний магазин отладки серийного слушателя RS-485 RS-422,
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Серый (+обычный электронный счет)
- Черный (+бумага обычная накладная)
- Белый (без выставления счета)
| Цвет: | Белый (без выставления счета), Черный (+бумага обычная накладная), Серый (+обычный электронный счет) |

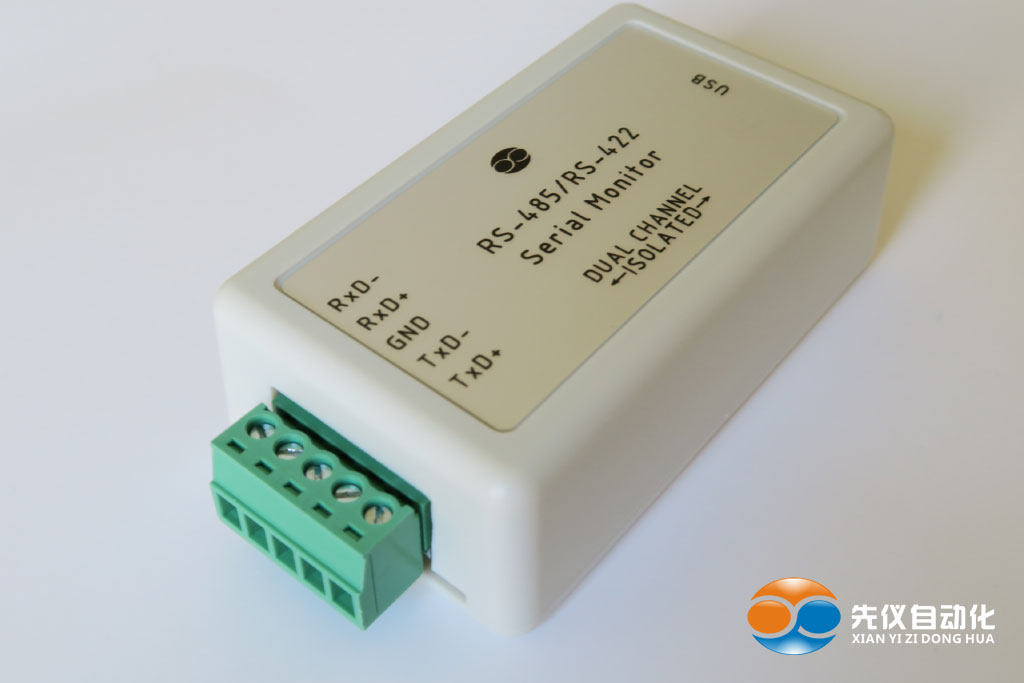

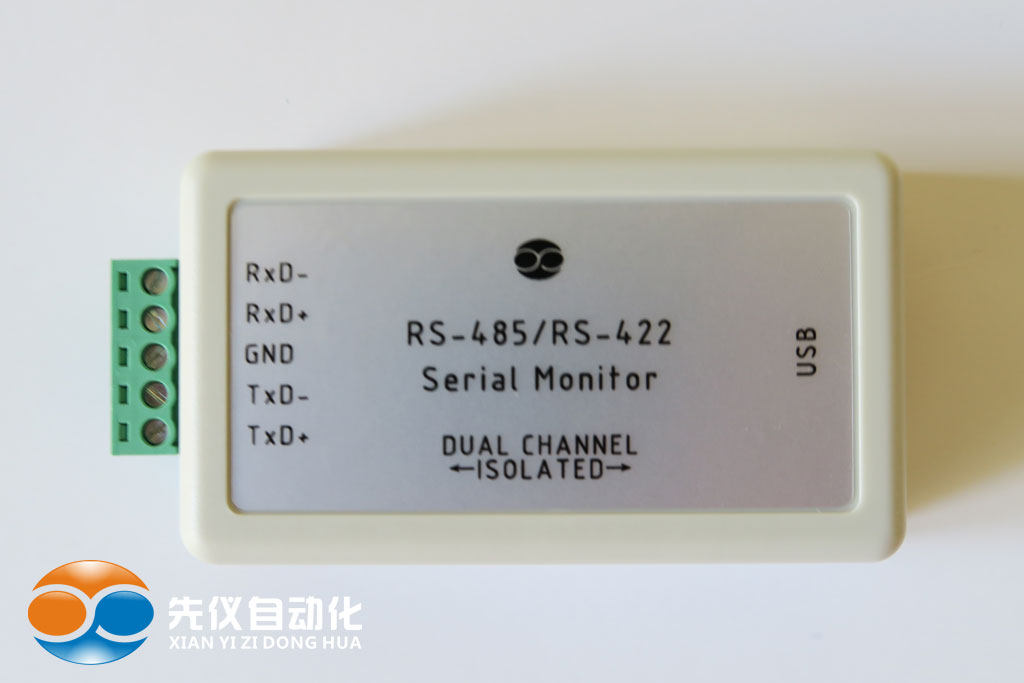

Прослушиватель последовательного порта RS-485/RS-422
Прослушиватель последовательного порта RS-485/RS-422
RS-485/RS-422 Serial Monitor
Функции:
Можно слушать 2 канала одновременно.
Входное сопротивление каждого канала: 150 кОм.&Омега;.Его можно подключить параллельно контролируемой линии, не влияя на работу исходной линии.
Максимальная скорость передачи данных при прослушивании: 170 кбит/с (два канала полностью загружены без потери данных).
Вы можете просмотреть информацию о времени каждого байта (разрешение 1 мс).
Отображает информацию об ошибках, такую как ошибки кадрирования и ошибки битов четности.

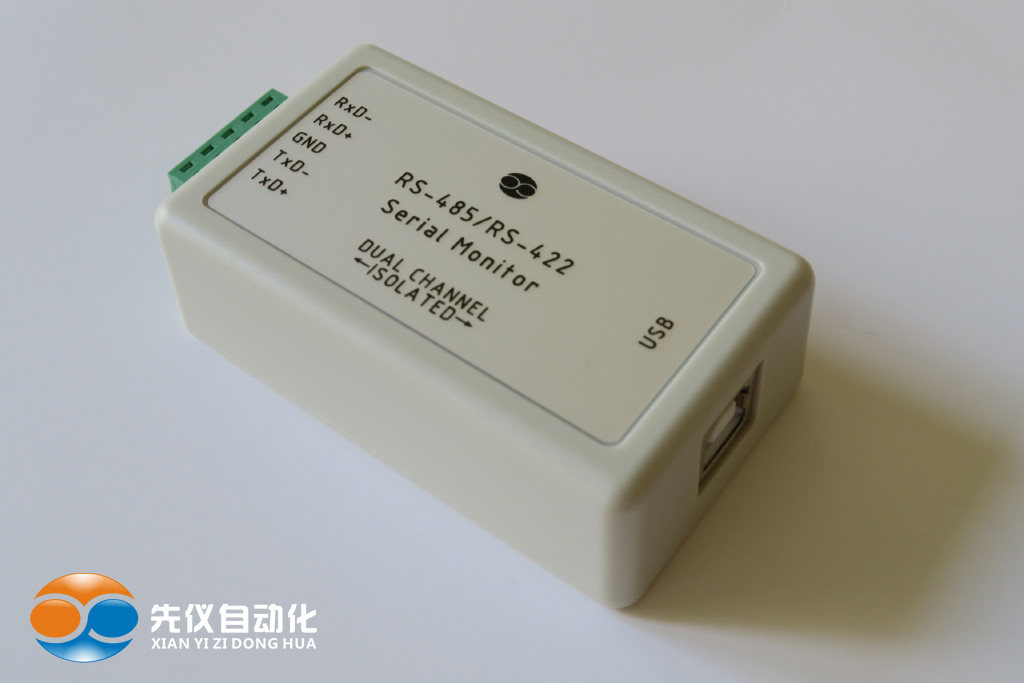

Подключитесь к компьютеру через USB-кабель.
Интерфейс RS-485/RS-422 и интерфейс USB электрически изолированы и обладают высокой защитой от помех.
Он имеет функцию автоматического определения скорости передачи данных.
Данные прослушивания могут отображаться в шестнадцатеричных или ASCII-символах.
Имеет функцию сохранения записанных данных, которые можно открыть и просмотреть позже с помощью этого программного обеспечения.
Язык интерфейса может быть китайским или английским.
=======================================

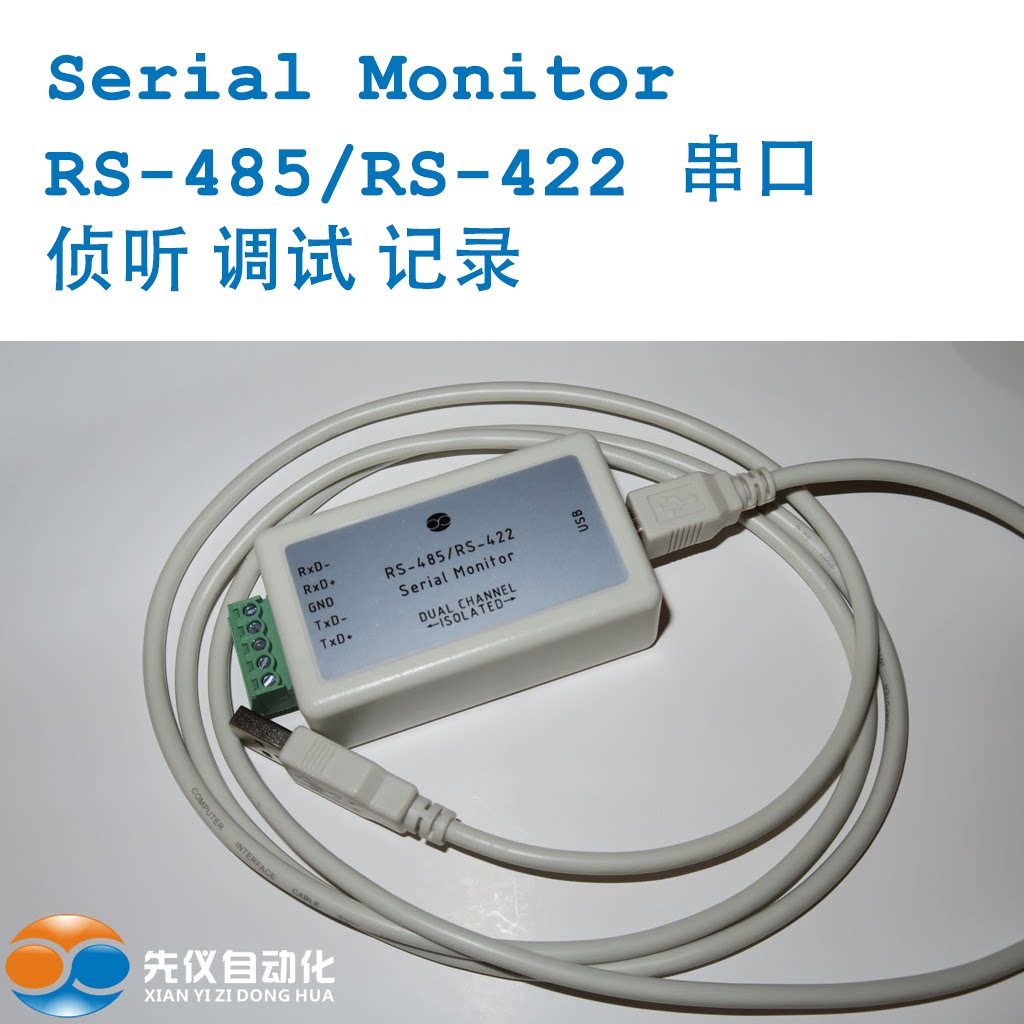

В комплекте USB-кабель длиной 1,5 метра.
Посмотреть документацию:http://106.12.9.80/#/Serial%20Monitor/%E6%96%87%E6%A1%A3
Загрузите последнюю версию приложения V1.9, драйвер и документацию:http://106.12.9.80/#/Serial%20Monitor
В этом модуле используются оригинальные чипы и имеется гарантия качества. Гарантия возврата 7 дней, гарантия 1 год!
=======================================
Если вам нужна квитанция, укажите ее в графе примечаний при фотографировании.
Цена за единицу выставления обычного счета составляет 6 юаней дополнительно.Пожалуйста, сообщите нам название и идентификационный номер налогоплательщика после фотографирования.
=======================================
Интерфейс программного обеспечения для прослушивания (шестнадцатеричный режим отображения):
Программный интерфейс прослушивания (режим отображения ASCII):
Интерфейс определения скорости передачи данных:
Пример отображения ошибки (оранжевый на картинке: ошибка кадра, розовый: ошибка переполнения):

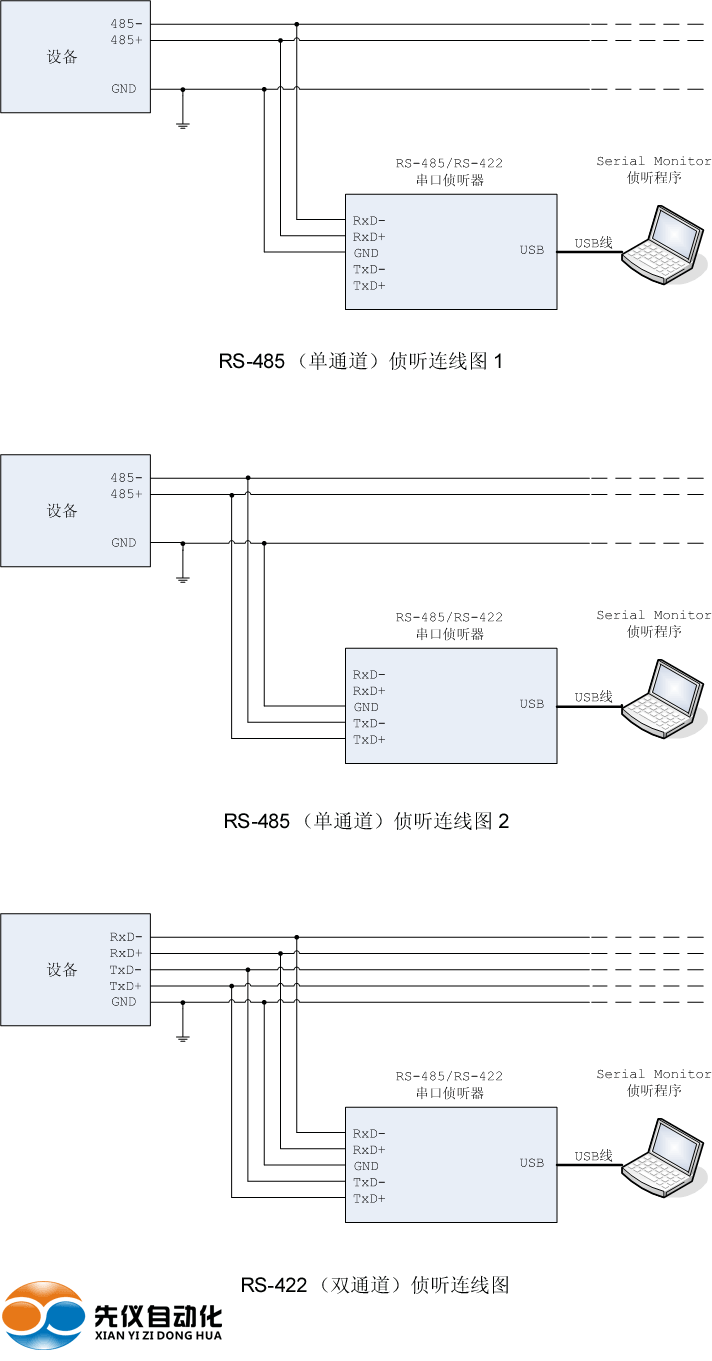

Схема подключения прослушивания RS-485 (одноканальный) 1:
Подключение прослушивания RS-485 (одноканальное) Рисунок 2:
Схема подключения прослушивания RS-422 (двухканальный):
