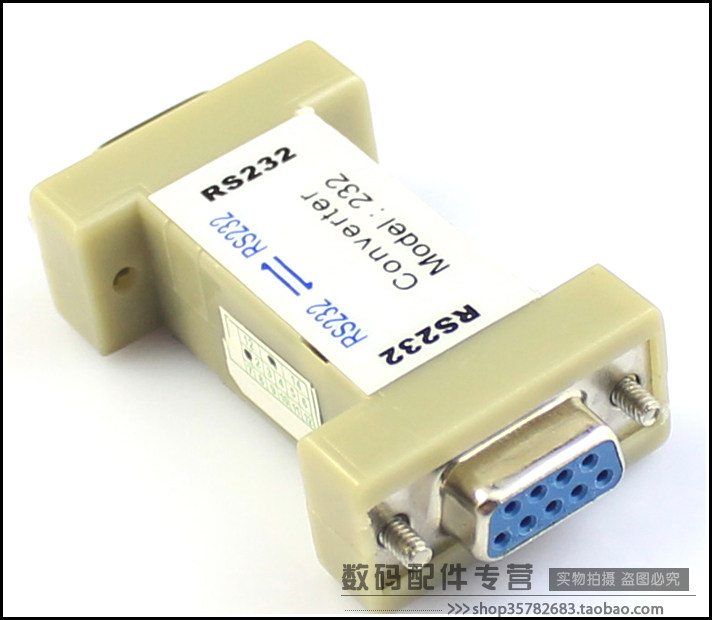

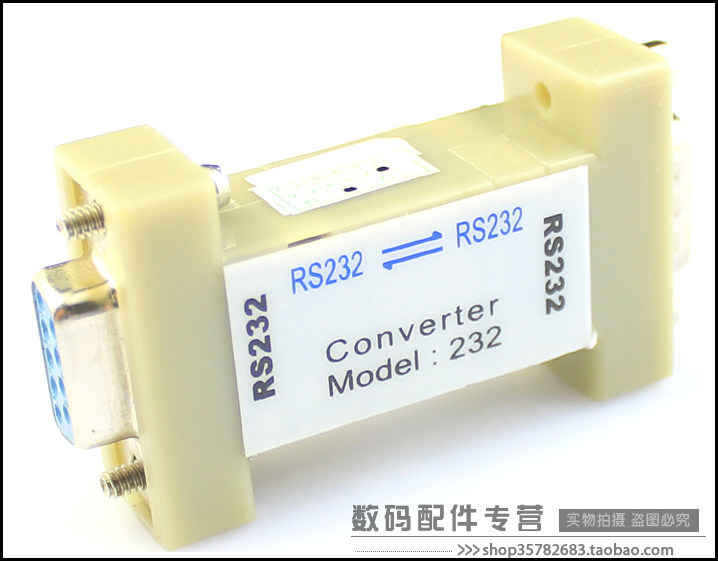

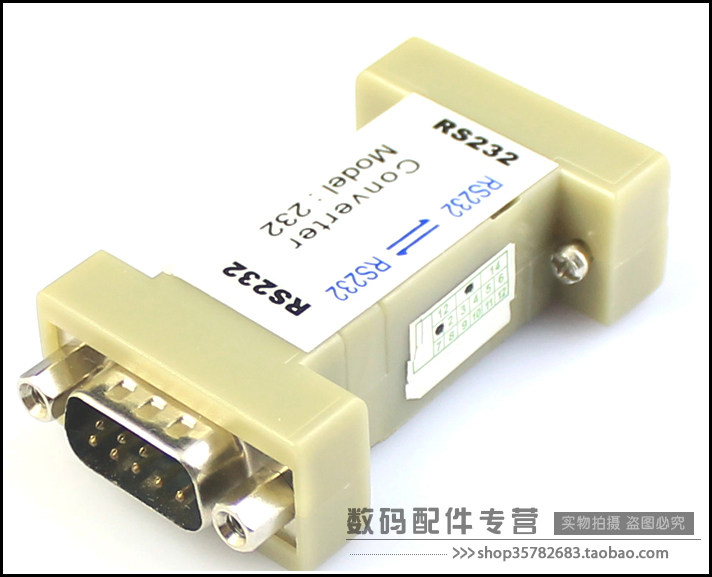

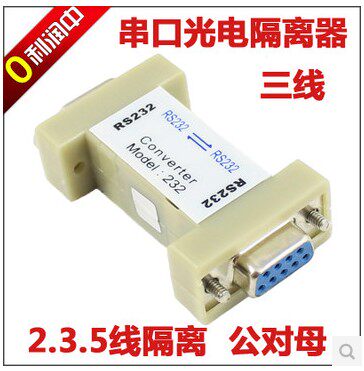

Последовательный порт Фотоэволину Карантин изолятор серийного порта 232 Изоляция RS232 до 232 Конвертер
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Оптическое изоляционное устройство молния RS232 до RS232
Подробное описание:
имя
RS232 ROTOR RS232 Фотоэлектрический преобразователь изоляции
>RS232 и CCITT V.24 Стандарты, совместимые с EIA/TIA
>Есть разъемы DB9 с обеих сторон интерфейса
>Асинхронная. Полная двойная работа. Полная прозрачность.
>Напряжение изоляции: 2500 В непрерывный или 7500 В импульс
>Скорость передачи: 0--57600bps
>Рабочая среда: 0-50 C, влажность 5%-95%
Введение продукта
Из-за использования фотоэлектрической технологии изоляции, электрическая и заземляющая цепь оборудования RS-232 на обоих концах полностью изолированы, тем самым защищая повреждение помех линии мощности заземления и растущей в оборудовании связи. Стабильность, при том же. Время, из-за изменения исходного метода передачи RS-232, использовалась двойная передача баланса, которая значительно увеличивала расстояние связи.
В поле асинхронных точек RS-232 для использования точки-точки при использовании линии специальной линии, HXSP-158 может использоваться для удовлетворения потребностей защиты интерфейса или расстояния расширения.
Продукты серии SP-158 имеют 4, 6 линий и 8 линий на выбор. Среди них 4-строчные продукты могут передавать одну пару сигналов данных. В то же время эссенция
SP-158/168 имеет небольшие размеры и не имеет особых требований для проводов. Он не требует внешнего источника питания. Он может быть непосредственно вставлен в интерфейс RS-232 оборудования. Он очень удобен в использовании.
Серия продуктов SP-158/168 широко использовалась в точке связи RS-232, соединение между многопользовательским терминалом и хостом, системой дистанционного управления RS-232, терминалом для счетов, контролируемого программами, спутниковой машины.
1.0 Особенности продукта:
◆ Распространение расстояния связи от серийного порта RS-232 до 12 километров
◆ Сбалансированная передача тока, сильная анти -интерференционная способность
◆ Используйте фотоэлектрическую изоляцию, чтобы предотвратить волны линии линии заземления и оборудование для повреждений
◆ Напряжение изоляции достигает 3500 В
◆ Поддержка стандарта асинхронной связи RS-232
◆ Подключите интерфейс RS-232 напрямую, простой в использовании
◆ Внешний источник питания не требуется
◆ Используйте специальные кабели связи, можно использовать обычные провода
◆ Скорость передачи может достигать 57,6 кбит / с.
Полная двойная работа или отдельный метод работы, небольшой размер
2.0 Параметры производительности:
◆ Интерфейс: один конец соответствует EIA RS-232 и CCTTT v.24
Асинхронный протокол, используя выделенный 4 -квартирный медный провод на другом конце
◆ Разъем: RS-232 использует разъем отверстия DB9 с одной стороны
Используйте разъем булавки DB9 на одной стороне линии
◆ Режим передачи: асинхронный, полный двойной работник или одиночная работа
◆ Расстояние: 12 км использует 24AGW -провода ＠ 600BPS
1 км использует провода 24AGW ＠ 38,4 кбит / с
100 км с использованием проводов 24-AGW ＠ 57,6 кбит / с
◆ Напряжение выделения: 3500 ＠ 1S или 7500V Импульс
◆ Разнообразие: самые высокие асинхронные 57,6 кбит / с
◆ Питание: питание самостоятельно
◆ Том: 6,8x3,4x1,6 см.
◆ Вес: 40G
◆ Рабочая среда: от -20 до 65 ° C (0%до 95%RH)
3.0 Поле приложения:
◆ Связь с точкой до точки RS-232
◆ Многопользовательская система
◆ Удаленное терминал
◆ Multi -пользовательский терминал и хостинг
◆ RS-232 Система дистанционного управления
◆ Терминал счетного переключения управления программой
◆ спутниковой приемник
◆ Удаленная система Hutai
◆ Подключитесь к устройству RS-232, которое не является общим
4.0 SP-158/168 Описание функции продукта
Интерфейс RS-232C: PIN DB9 (короткое соединение DTR и DCD, RTS и CTS короткое соединение)
Длинный интерфейс кабеля трансмиссии: используйте терминал разъема для штифта DB9
Тип: RS-232C Сторона (проксимальный конец) непосредственно подключите устройство DTE, чтобы использовать линию передачи: используйте 4 Методы проводки проводки проводки медного провода: между 2, 3, 3, 3, 4, 5, 5, 5, 5, 5, 5, 5, 4, 4, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 5, 4, соединения. 5 Подключите 4 DB9 Определение: 3 IS T+, 4 IS T+, 2 IS R-, 5 IS R+, а два продукта являются симметричным источником питания : Питание от одного из TXD, RTS, DTR, сигнал передачи: TXDD и RXD Двухчастотная передача
SP-168 Долгосрочный драйв:
Интерфейс RS-232: разъем отверстия DB25 (DTR и DCD короткое соединение,
Короткое соединение RTS и CTS)
Длинный интерфейс кабеля передачи передачи: используйте разъем PIN DB25
Тип терминала: RS-232 (конец отверстия DB25) непосредственно подключите к устройству DTE, чтобы использовать линию передачи: используйте 4 Метод проводки проводки передачи медного провода: 2 разъемы 3, 3, 2, 20, 20, 20, 20, 20, 20, 20 20, 20, 20, 20, 20, 20, 20, 20, 20, 20, 20, 20, 20, 20, 20, 20, 20, 20, 20, 20, 20, 20, 20, 20, подключение 7 пульт b25 Определение: 3 IS T-, 7 IS R+, 2 IS T+5 IS R-, а два продукта симметрично питаются при подключении: от TXD, RTS, DTR, источника питания, даже TXD может быть нормальным сигналом передачи работы: TXD TXD. и RXD двух -часная передача
