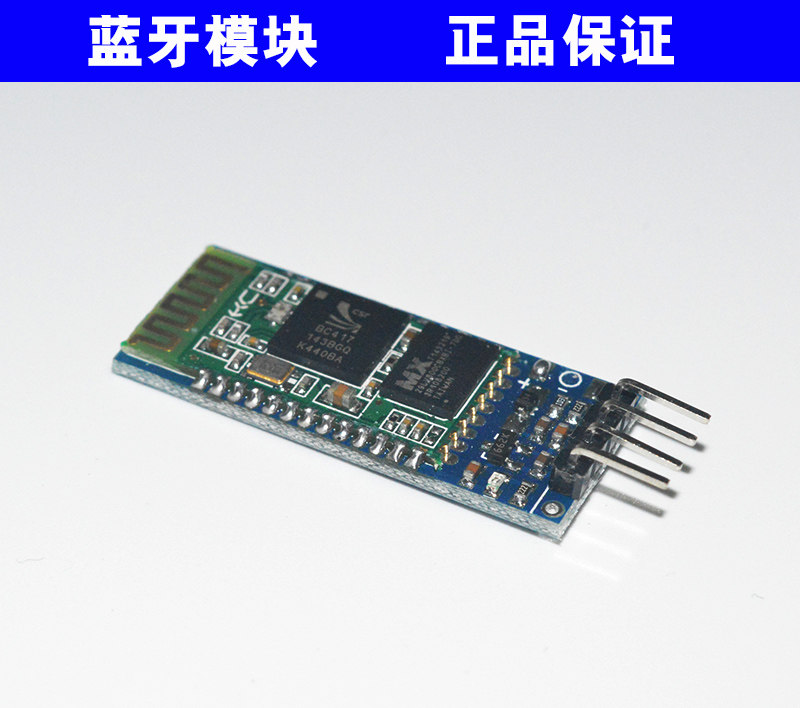

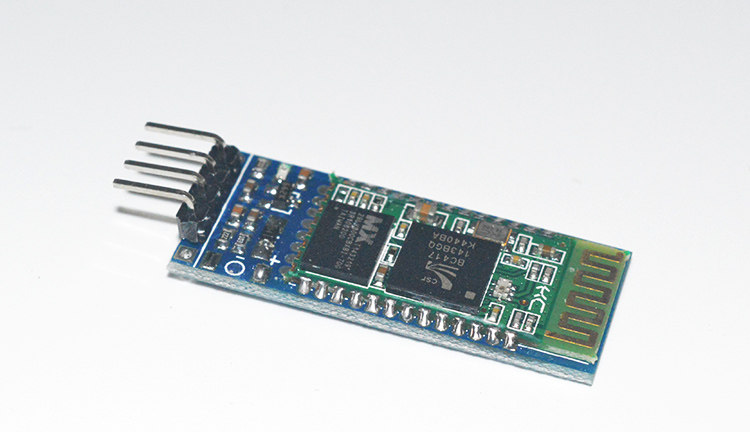

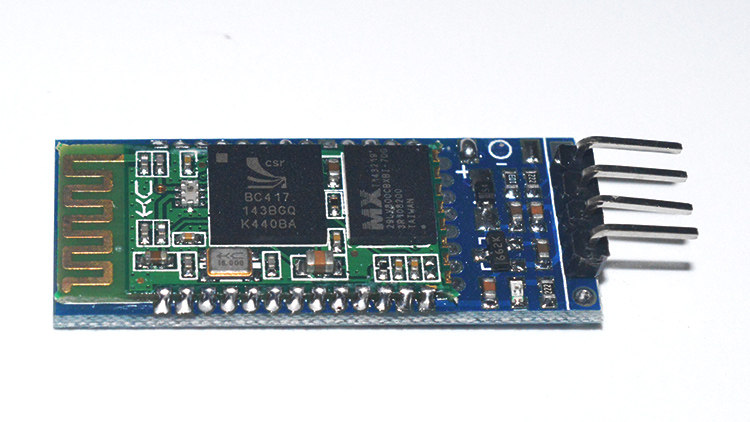

Беспроводной последовательный порт Bluetooth модуль Arduino Bluetooth Serial HC-06 Bluetooth Модуль беспроводной последовательный порт

Цена: 486руб.    (¥23)
Артикул: 45705542330

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:源代码单片机销售店
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥45951руб.
¥9.8208руб.
¥7.8165руб.
¥ 418 1994 205руб.
  • Информация о товаре
  • Фотографии

Бесплатное мероприятие по доставке
Эксклюзивно для фанатов
2018-04-03 22: 23-2018-05-03 22:23
Получите скидки при размещении заказа, так что покупайте сейчас!
Один заказ заполнен 121 ЮаньБесплатная доставка(Бесплатная зона доставки: Тибет, Гонконг, Макао, Тайвань, за рубежом)















Адрес загрузки информации:
Метод HC-06 и демонстрация шага:http://pan.baidu.com/s/1c0F2AY0
HC-06 Bluetooth Module Техническое руководство:http://pan.baidu.com/s/1gdBYIv5
Набор инструкций HC-06:http://pan.baidu.com/s/1jG5gW4m
Androi System P Serial Port Assistant: Http: //pan.baidu.com/s/1ddszwsp
Настройки инструкции Ссылка загрузки программного обеспечения:http://pan.baidu.com/s/1dDD69DR




Особое внимание; ниже приведен метод неверного соединения:

Следующая ситуация не является проблемой качества продукта. Она вызвана ошибками проводки.
1. После того, как уверенность в себе успешна, TXD или RXD, а земля -короткие циркулированы во время использования
2. Модуль соединяет анти -сильную подачу, вызванная повреждением
Этот модуль экспортируется в внешнюю торговлю. Студенты и электронные энтузиасты должны четко учитывать при покупке этого модуля. Это не может быть возвращено. Все протестированы

Особенности продукта:
1. Модуль использует HC-06 из модуля, ведущий интерфейс включает в себяVCC,GND,TXD,RXD,Зарезервировал выходную ногу светодиодного состояния, однополушная машина может определить, подключен ли Bluetooth этим состоянием ноги,Ключевой штифт не эффективен для рабовладельческой машины
2. Светодиод указывает состояние соединения Bluetooth,Мигание указывает на то, что нет связи Bluetooth, Чанг Лян сказал, что Bluetooth был подключен и открыл порт
3. Нижняя пластина 3.3V LDO,Входное напряжение составляет 3 ~ 7 В, ток составляет около 30 мА, когда не пары, и около 10 мА после сочетания.Входное напряжениеНе более 7 В!
4. Уровень интерфейса составляет 3,3 В, что может непосредственно подключить различные одно -хип -микрокомпьютерные аппараты (51, AVR, PIC, ARM, MSP430 и т. Д.). Однопроизводительный аппарат 5V также может быть подключен непосредственно без MAX232 и не может пройти MAX232 !
5.Допустимое расстояние открытого пространства составляет 10 метров,Также возможно превышать 10 метров, но качество подключения этого расстояния гарантируется
6. После сочетанияПолный -луплексный последовательный портИспользовать, не нужно понимать какой -либо протокол Bluetooth, но только поддержка8 -бит данных, 1 стоп -бит, без странной проверки марионетокФормат связи, который также является широко используемым форматом связи, не поддерживает другие форматы.
7Нет Bluetooth ConnectionУстановите скорость передачи, имя, сочетание пароля через инструкции AT,Установите параметры настроек и сохранитьСущностьПосле подключения к Bluetooth автоматически переключитесь на режим прозрачности
8. Небольшой размер(3,57 см*1,52 см),фабрикаПроизводство патчей, Обеспечить качество патча.И установите прозрачную трубку с тепловой усадкой, красивую пылепроницаемость и обладает определенной антистатической способностью.
9,Эта ссылка является рабами,Из функций компьютеров Bluetooth Hosts с различной функцией Bluetooth, большинством интеллектуальных пары терминалов, таких как мобильные телефоны с Bluetooth, PDA, PSP и т. Д., Его нельзя сочетать между машинами.

Небольшой здравый смысл (важный):
Txd: отправить конец, обычно представляет свой собственный конец,Нормальная связь должна подключить RXD другого устройства.
RXD: получение конца, обычно указывает на то, что это ваш собственный прием,Нормальная связь должна подключить TXD другого устройства.
При нормальном общении TXD всегда будет подключать RXD устройства!
Самостоятельно спонтанное: когда нормальное общение, RXD подключает TXD других устройств, поэтому, если вы хотите получить данные, отправленные самостоятельно, как следует из названия, то есть вы получаете свои собственные данные, то есть ваш собственный TXD непосредственно подключен к RXD, который используется для проверки отправки и получения самого себя, будь то нормально,Это быстрый и простой метод испытаний. Когда возникает проблема, сначала сделайте этот тест, определите, не удается ли продуктСущностьТакже известен как тест кольца.

*********************************************************************

В командном методе конфигурации скорости Поттера

  • Команда AT Лично измеряла следующие два: команда 1,2,3. Не следуйте каким -либо другим символам при отправке команды ( 0, n, r и т. Д.)

    1. Параметр по умолчанию: Cross -Machine, 9600, N, 8,1.Пароль пары: 1234.

    2. Командный набор AT выглядит следующим образом:
    1. Тестовая связь
    Отправить: at (вернуться в ОК, отправлять один раз в секунду)
    Возврат: ОК

    2. Изменить скорость последовательной связи Bluetooth Serial Communice
    Отправить: at+baud2
    Возврат: OK2400
    После возвращения скорость поттера сразу же изменилась, а затем потребовалась скорость связи.
    1:1200
    2:2400
    3:4800
    4:9600
    5:19200
    6:38400
    7:57600
    8:115200
    9:230400
    A:460800
    B:921600
    C:1382400

    3. Измените название Bluetooth
    Отправить: AT+NAMENAME
    Возврат: OkSetName


    4. Измените пароль для спаривания Bluetooth
    Отправить: AT+PIN0000
    Возврат: OkSetPin



*******************************************************************
