Shinewaytech Американский Синвей Palmotdr-S20D/N Palm Over-Palm Time Domain Oftercure Специальное предложение

Цена: 489 505руб.    (¥23500)
Артикул: 45054149072

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:冷静的K8
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥2294 839руб.
¥1994 205руб.
¥3998 403руб.
¥1192 515руб.
  • Информация о товаре
  • Фотографии

ShinewayTech®Серия светоотражающих осветительных отравочных отравочков светоотражаемов с авансовом ладонного типа с астратией пальмового аранжировки -это уникальный продукт отключенного анализа оптической волокнисты во всем мире.
По сравнению с традиционным OTDR, его размер более компактный и более простая работа. Уникальная функция теплового ключа делает просмотр и анализ события более быстрее; полные функции, всесторонне соответствуют одному моде (1310/1490/1550 нм), многомода (850/850/1300 нм) и сеть PON (1625 нм с фильтром, онлайн -тестом) Требования к применению тестирования оптического волокна, Среднее среднее/режим двойного измерения в реальном времени; его многофункциональный рюкзак также полностью рассматривает рабочие характеристики полевых операций и лаборатории Тестирование, которое может в полной мере удовлетворить различных пользователей с различными потребностями в тестировании -это сделало его предпочтительным инструментом для текущего быстрого развития сельскохозяйственных переговоров, городских сетей и оптических оптических волоконных сетей FTTX, обычной проверки, ремонта и ремонта и ремонта и ремонта FTTX. обслуживание.

Функции


  • Идеальный инструмент для сертификации и разлома LAN/WAN/FTTX
  • Комплексное приложение для тестирования оптического волокна:
  • Одиночный режим: 1310/1490/1550/1625 нм (с фильтром), максимум 45 дБ
    Multi -Mode: 850/1300 нм, 18/22db
  • Онлайн -тест FTTX, который можно проколоть для прохождения сегментов выше 32 или выше:
    Модель S16C/N и S20C/x (Tie Tie Tieflter длиной волны 1625 нм)
  • Может распознать территориальную и конец волокна
  • С высокой эффективностью человеческого интерфейса, легкий дизайн (только 1 кг весит)
  • Настройка 650NM Visible Light Source
  • Быстрый старт<5 секунд
  • Уникальный дизайн горячих ключей: операция кнопок интегрирует функцию горячих ключей, быстрое позиционирование и точки события анализа
  • USB/RS232 Интерфейс данных
  • 1000 хранения хранения
  • Формат файла bellcore (.sor)
  • Программное обеспечение TraceManager: легко реализовать пакетное редактирование, печать и одно -страница много -проводную функцию печати
  • Оптимизированный дизайн источника питания: зарядная батарея NIMH может поддержать 8 часов измерения одновременно
  • Пыль -надежный и ударный дизайн (прошел 2 -метровый тест на падение)
  • CE, FCC, сертификация FDA



Время запуска составляет менее 5 секундДля входа в серию Palmotdr/N требуется всего менее 5 секунд от включения питания, чтобы ввести интерфейс и начать тестирование. Пользователям не нужно ждать.

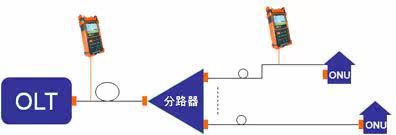

Онлайн (Piercing Pass Subsiders) тест



  • Длина волны 1625 нм с фильтром с высокой производительности может быть выполнена в Интернете



  • Тест может быть проверен путем сегментации маршрутизатора выше 32, а конец оптического волокна может быть распознан

    Функция проверки сигнала в Интернете

    (При использовании 1310, 1490 или 1550 нм), если в оптическом волокне есть оптический сигнал связи, OTDR не может получить результаты теста, а оптический сигнал с высокой мощностью, отправленный OTDR, может повредить сетевому оборудованию, подключенному к Протестированное волокно. (например, SDH/WDM/PON). Приемник или другие устройства в работе могут также нанести ущерб вашему собственному устройству.Series Palmotdr/N имеет функцию обнаружения оптических сигналов в Интернете: Перед выпуском тестового импульса сначала проверяет, существует ли оптический сигнал в Интернете в оптическом волокне и отобразить результаты теста. Информация и остановка тестирования.Эта функция может эффективно защищать тестовый прибор и оборудование для связи.

    Программное обеспечение для моделирования TraceNager OTDR


    Программное обеспечение на основе системы Windows может анализировать/редактировать строку тестовых трасса на ПК, а также может генерировать различные формы отчетов о тестировании в соответствии с потребностями пользователей
  • Просмотр и анализ тестируемых файлов линии трассировки
  • Формат хранения файлов bellcore
  • Отобразить линии трассировки, события оптического волокна, информация о анализе, параметры теста и другие данные
  • Одиночная линейная линейка с одной линией или одно -страницей.
  • Пакетная модификация и функция партийной печати
  • Функция сравнения различий в горошек:
    В режиме симуляции можно открыть несколько сигналов в одном и том же окне.
  • Функция теста на направление направленного анализа обеих сторон



Технический индикатор



модель(1)

Длина волны(±20nm)

Динамический диапазон(2)

Инцидент слепой область(m)(3)

Затухание слепой зоны(m)(3)

palmOTDR-M20AE

850/1300

21/24dB

1.8

8

palmOTDR-S20AE

1310/1550

32/30dB

1.8

5

palmOTDR-S20BE

1310/1550

35/34dB

1.5

5

palmOTDR-S20C/N

1310/1550

40/38dB

0.8

4.5

palmOTDR-S20D/N

1310/1550

45/43dB

0.8

4.5

palmOTDR-S20F

1310/1550

50/48dB

0.8

4.5

palmOTDR-S20C/P

1310/1490/1550

38/37/37dB

0.8

4.5

palmOTDR-S20C/X

1310/1550/1625

38/37/37dB

0.8

4.5

palmOTDR-S20C/E

1310/1550/1650

38/37/37dB

0.8

4.5

palmOTDR-P11C

(ВстроенныйPPM)

1625

38/37/37dB

0.8

4.5

palmOTDR-P13C

(ВстроенныйPPM)

1650

37dB

0.8

4.5

palmOTDR-P31C

(ВстроенныйPPM)

1310/1550/1625

37dB

0.8

4.5

palmOTDR-P33C

(ВстроенныйPPM)

1310/1550/1650

38/37/37dB

0.8

4.5

Диапазон испытаний (Km) (4)

0,1,0,3,0,5,1,3,2,5,5,10 при 850;

 0.3,1.3,2.5,5,10,20,40,80,120,160,240@Другие

Вена (5)

10ns,30ns,100ns,300ns,1μs@850nm;10ns,30ns,100ns,300ns,1μs,2.5μs@1300nm; 5ns,10ns, 30ns,100ns, 300ns,1μs,2.5μs,10μs,20μs@Другие

измерить время

Quick, 15s, 30s, 1min, 2min, 3min

Точность измерения

±(1m+ 5×10-5×расстояние+Расстояние отбора проб)

Точность измерения затухания

±0.05 dB/ dB

Точность измерения отражения

±4 dB

хранилище данных

1000Кривая теста

Интерфейс связи

USB/RS-232

Оптический интерфейс

FC/PC (МенятьSC, ST)

Способ питания

Двойной дорожный источник питания:NiMHАккумулятор/ ACадаптер

РАБОТАЕТ РАБОТА

После одной зарядки: непрерывная операция≥8часы; Время ожидания≥20часы; Время зарядки<4часы

Рабочая Температура

-20℃ ~50℃

Сохранить температуру

-40℃ ~70℃

Относительная влажность

0~95%(Нет росы узел)

масса

1kg

размер(длинный×Ширина×высокий)

220×110×70mm





Технический индикатор выбранного функционального модуля

Модуль модуля визуальной неисправности(6)

Длина волны (±20nm)

650nm

Выходная мощность

 ≥-3dBm

Максимальное испытательное расстояние

5 Km

Стабильный модуль источника света(7)

Длина волны

То же самое OTDR Рабочая длина волны(8)

Выходная мощность

≥-7dBm

Оптический счетчик мощности(9)

Длина волны калибровки

850,1300,1310,1490,1550,1625nm

Диапазон измерения

-70 ~ +6dBm (-60 ~ +6dBm@ 850nm)

Тип детектора

InGaAs

разрешение экрана

0.01dB

Точность

±5%± 0.01nW(±0.5dB@850nm)

PONОптический счетчик мощности(10)

Длина волны калибровки

1310nm

1490nm

1550nm

Диапазон измерения

-40 ~ +8dBm

(Чрезвычайные ситуации: -30 ~ +8dBm)

-40 ~ +8dBm

-40 ~ +20dBm

Ширина

1310±40nm

1490±10nm

1550±10nm

Перегиб власти

≤ 0.5dB

разрешение экрана

0.01dB

Вставить потерю

≤ 1.5dB

Порог

Определение пользователя60Разновидность

хранилище данных

1200Кривая теста

* Если вышеуказанные параметры изменились, они не будут уведомлять отдельно.

 Примечание:

(1)   Технические индикаторы описывают типичное использованиеPCГарантийная производительность инструмента во время измерения.Независимо от неопределенности, вызванной показателем преломления волокна;

(2)   Динамический диапазон находится на максимальной ширине импульса и среднем времени3Тест в минуты;

(3)   Состояние измерения слепых пятен: событие отражения находится в0.6KmАтака, интенсивность отражения<-45dBВ случае слепых пятен10nsШирина пульса измеряется, ослабленные слепые пятна30nsШирина импульса измеряется.

(4)   Диапазон240KmФайл предназначен только для этого инструментаB,C,DЭффективно;

(5)   Вена5ns10ns, 300ns,10μsЛарек20μsФайл предназначен только для этого инструментаB,C,DЭффективно;

(6)  Модуль позиционера визуальной разломаS20BE,S20C/N и S20D/N и S20FСтандарт;OTDRИметь модельM20AE,S20AE,S20C/P,S20C/X,S20C/E,P11CиP13CПредметы

(7)   Стабильный модуль источника света может быть выбран во всехOTDRНа модели;

(8)  Стабильный источник света иOTDRДелиться тем же световым портом иOTDRРабочая длина волны такая же;

(9)  Дополнительный модуль измерителя светаOTDRМодель:M20AE,S20AE,S20BE,S20C/N,S20D/N,S20C/P,S20C/X иS20C/EПредметы

(10) PONМодуль измерителя светаP11C,P13C,P31CиP33CСтандартный
