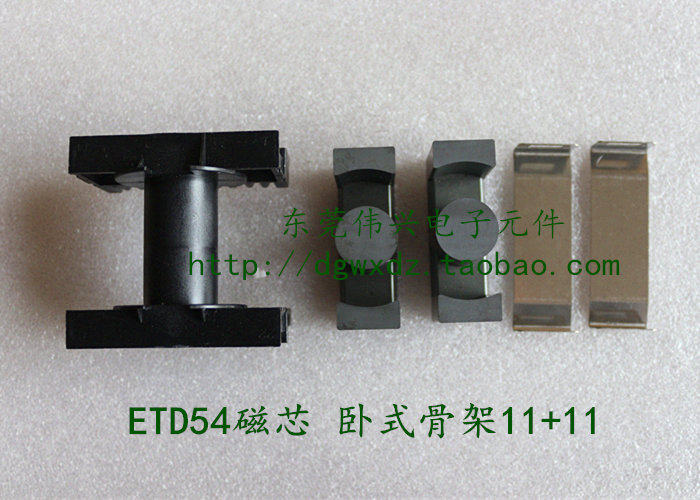

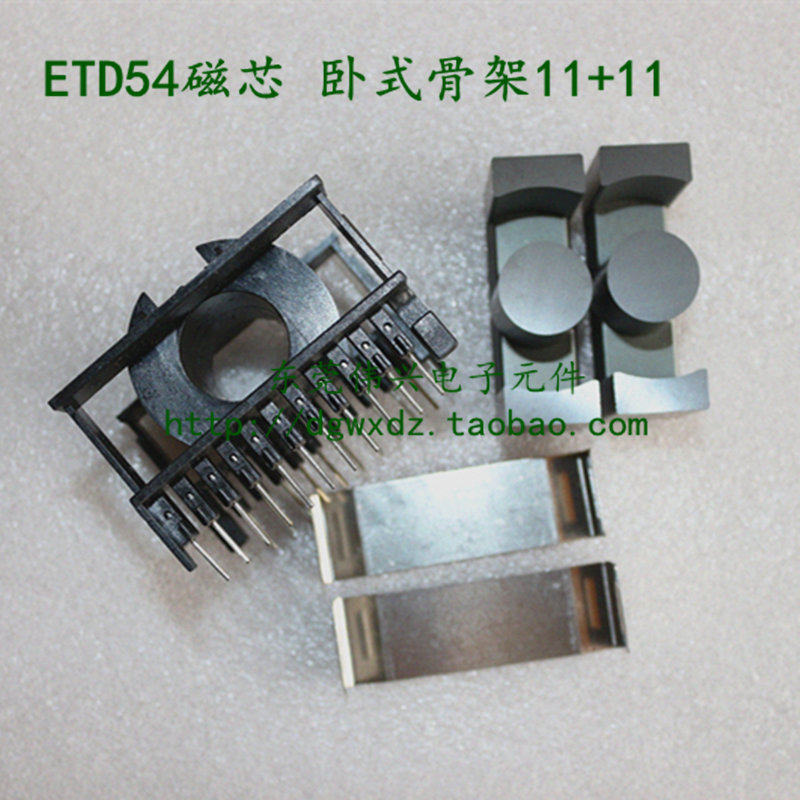

ETD54 Железный кислородный магнитный ядро ​​поддерживает горизонтальные 11+11 скелетных стальных трансформаторов с скелетами Материонерский материал PC40

Цена: 222руб.    (¥10.5)
Артикул: 44422872350
Доставка по Китаю (НЕ включена в цену):
212 руб. (¥10)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:心的理念
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥12254руб.
¥1.532руб.
¥0.4811руб.
¥8.5180руб.
  • Информация о товаре
  • Фотографии



  Имя:ферритовый сердечник

   модель:ETD54   Скелет:Круг 11+11

   материал:PC40

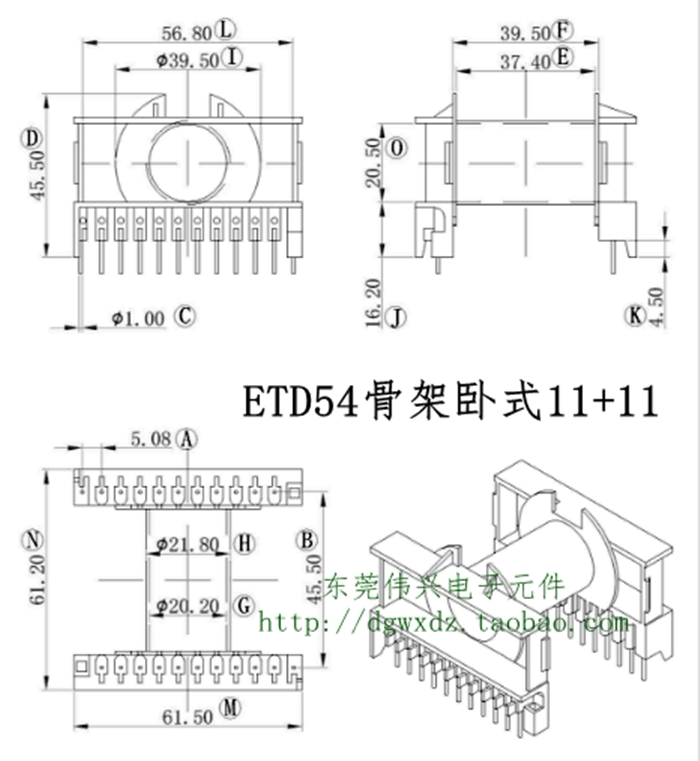

    Длина иглы:5.08mm Расстояние между рядами:45.5mm  Шаг канавки:37.4mm

  Единица измерения:Один комплект (включая пару магнитопроводов и рамку)

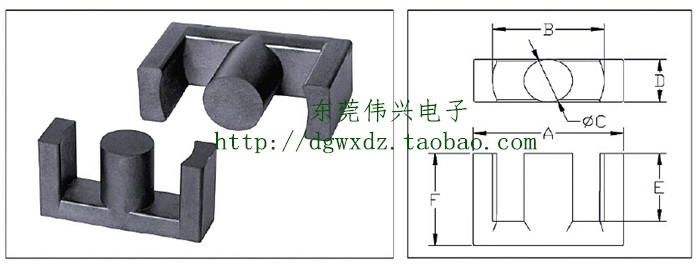

A:54.5mm  B:41.2mm  C:18.9mm  D:18.9mm  E:20.3mm  F:27.7mm

С1 (мм¯&суп1;)Основная константа:0.46

Ле(мм)Длина магнитного пути:127.9

Ае (мм2)Эффективная площадь поперечного сечения магнитопровода:275.1

Ве (мм3)магнитный сердечникобъем:35187

AL±25%( nH/N2 ) сердечник без воздушного зазораЭквивалентная индуктивность при:5300

Добрые советы

один,Магнитопроводы продаются в зависимости от размера модели, единица измерения мм (миллиметры), допуск +, -0,3 мм.

два,В соответствии с размером описания продукта на странице, пожалуйста, не покупайте, основываясь на воображении. Если у вас есть какие-либо вопросы, пожалуйста, обратитесь в службу поддержки клиентов.

три,Магнитный сердечник хрупкий, поэтому будьте осторожны при его использовании.Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.



1. Ферритовый сердечник состоит в основном из трех металлических элементов: железа (Fe), марганца (Mn) и цинка (Zn). Обычно его называют марганцево-цинковым ферритом.Кольцевой ферритовый сердечник обладает сильным магнитным эффектом, поскольку не имеет воздушного зазора и имеет постоянную площадь поперечного сечения.

2. Катушку, намотанную на ферритовый сердечник, можно превратить в индуктор или трансформатор, которые широко используются в приборостроении, средствах связи и бытовой технике.Ферритовые сердечники имеют множество марок материалов и различные геометрические формы, в том числе цилиндрические, I-образные, шляпчатые, с одним отверстием, с двумя отверстиями, с четырьмя отверстиями, U-образные, чашеобразные, E-образные, EI-образные, EC-образные, RM-образные, PQ-образные, EP-образные, как показано на прилагаемом рисунке.Для каждой формы магнитного сердечника имеется своя серия, из которой пользователи могут выбирать.

3. Ферритовые сердечники имеют широкий выбор вариантов, а в соответствии с различными магнитными параметрами можно выбирать различные материалы и формы. Благодаря низким магнитным потерям на высоких частотах они широко используются в импульсных источниках питания (SMPS), радиочастотных (RF) трансформаторах и индукторах.Ферритовые сердечники различных форм и размеров используются в индукторах, импульсных трансформаторах, высокочастотных трансформаторах и фильтрах помех для рынков высокочастотной энергии и высококачественной связи.Феррит характеризуется высокой проницаемостью, хорошими температурными характеристиками и низким коэффициентом затухания.
