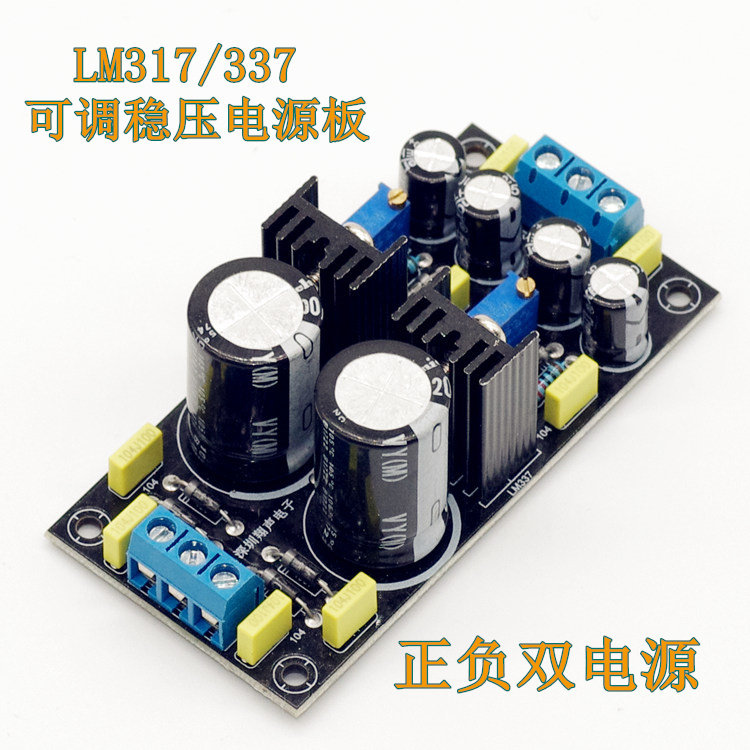

LM317 LM337 DC Регуляционный напряжение Плата напряжения Плата питания Положительный и отрицательный регулирующий напряжение

Цена: 127-550руб.    (¥6)
Артикул: 43723831764
Доставка по Китаю (НЕ включена в цену):
148 руб. (¥7)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:深圳祥盛电子
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • LM317 337 PCB PEMPLE BOARD
  • LM317 337 пакетов деталей
  • LM317 337 готово
Добавить в корзину
Другие товары этого продавца
¥1.532руб.
¥0.13руб.
¥243руб.
¥9.5201руб.
  • Информация о товаре
  • Фотографии
Цвет: LM317 337 пакетов деталей, LM317 337 готово, 10A 100 В измеритель напряжения напряжения, LM317 337 PCB PEMPLE BOARD

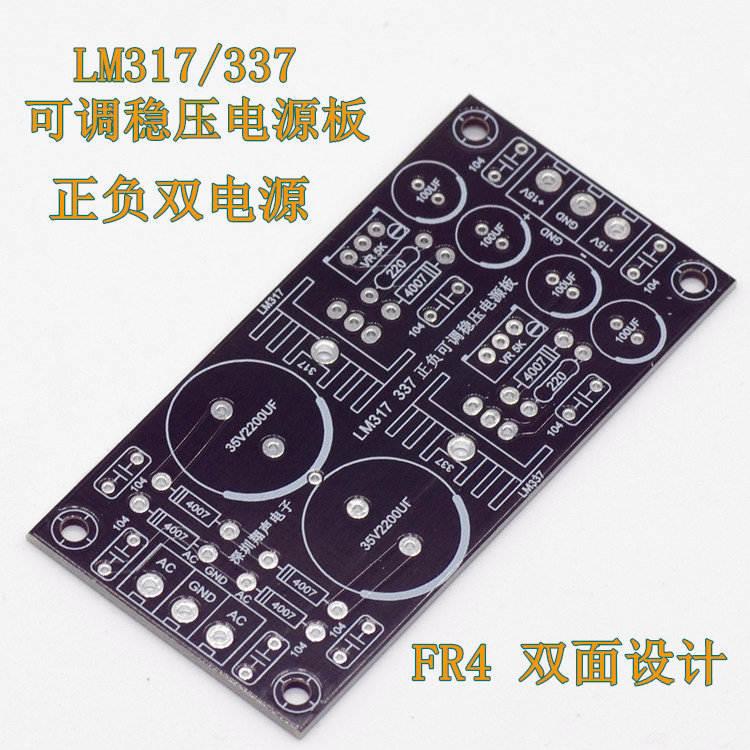

 1. Комплект деталей печатной платы стоимостью 22 юаня за комплект поставляется по частям и должен быть сварен самостоятельно. Поскольку поставки конденсаторов лихорадки нестабильны, при отправке будут использоваться конденсаторы лихорадки разных марок. Изображения предназначены только для справки.

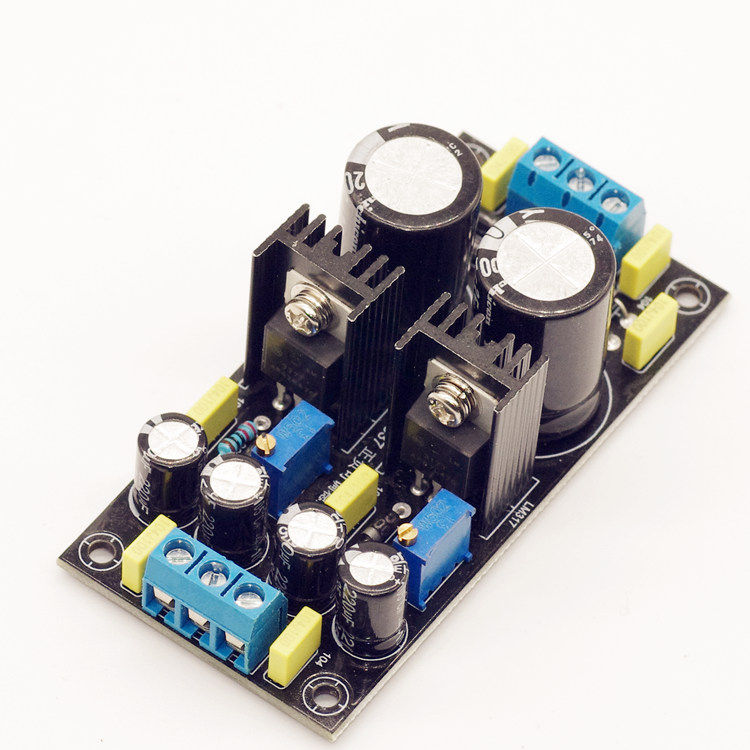

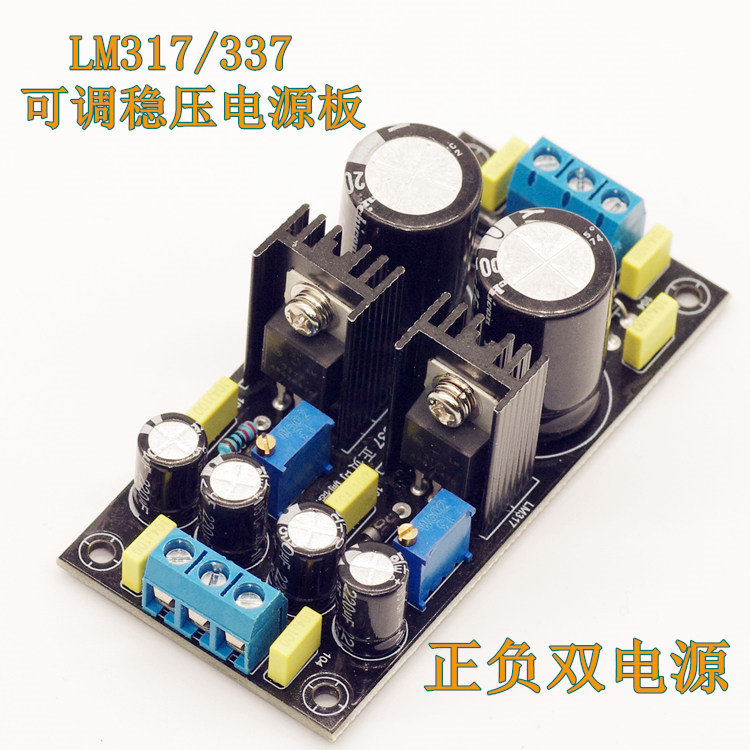

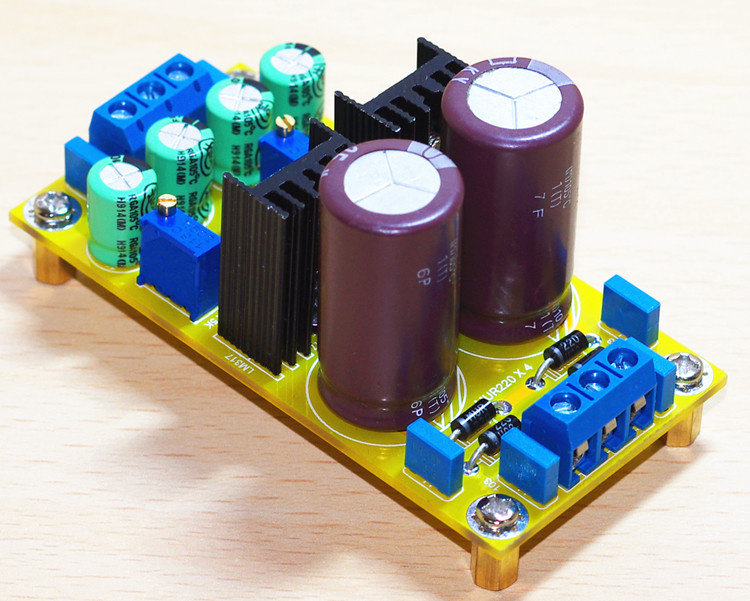

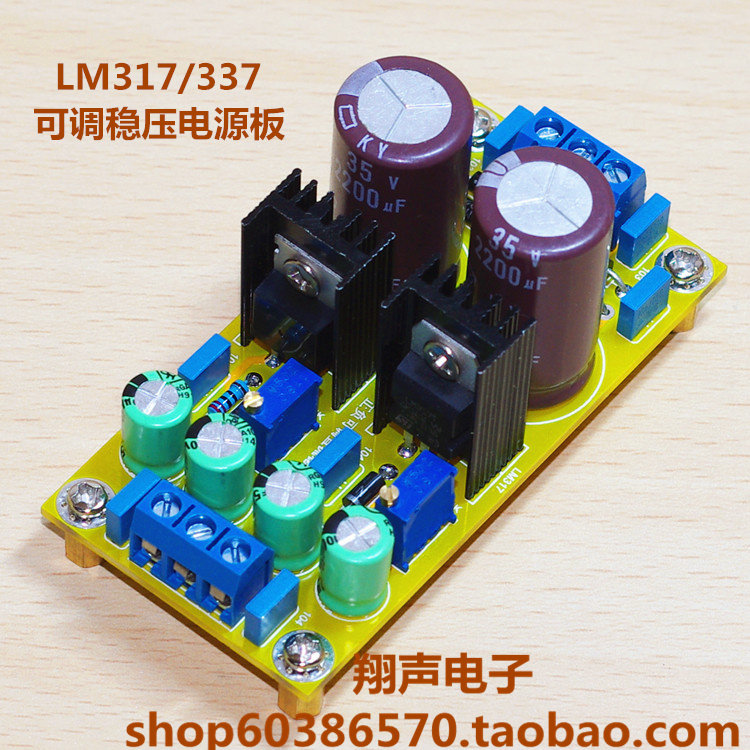

2. Цена готовой доски 26 юаней за штуку.Стандартная печатная плата была заменена на черную.

Замечания: комплекты PCB и готовые доски - это детали, сваренные для PCB,Никаких других частей.Конденсатор в комплекте импортируется конденсаторы. Из -за нестабильного снабжения импортированные конденсаторы используются с различными брендами.

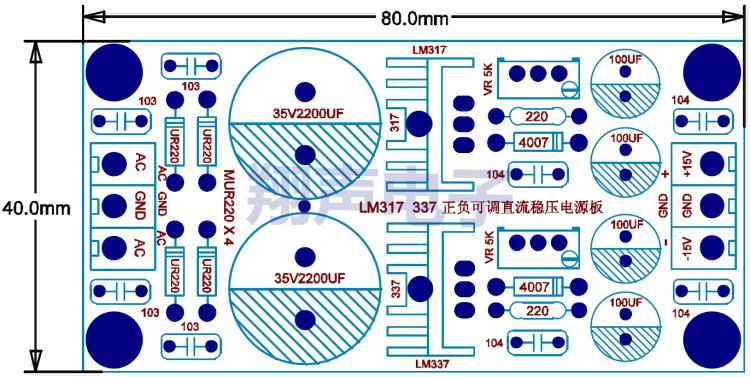

Пожалуйста, обратитесь к изображению выше для конкретных деталей. Принцип схемы - схема стабилизации напряжения LM317/337. Подробности смотрите на принципиальной схеме. Спецификация печатной платы — двусторонняя FR4 размером 40X80 мм. Он очень маленький и подходит для установки в небольших помещениях.

LM317 337 DC может регулировать характеристики конструкции и его электрические характеристики:

Характеристики дизайна линии:

   1) Секция выпрямителя принимает четыре независимых 4 -х выпрямляющих диода, и каждый диод имеет антиинтерферентный конденсатор параллельно.Предотвратить сигналы использования (обычно высокие частоты сигналов) и сигналы питания -частоты (50 Гц) для генерации взаимной модуляции на диоде выпрямителя, тем самым генерируя интерференционные сигналы, Управлять нормальной работой машины,устранять“Звук модуляции и общения”, исключая источник помех для последующих цепей от источника.

2) Конструкция макета печатной платы линейной платы, вся линейная плата заземлена. Даже если несколько инструментов и линий имеют электроэнергию, линия заземления питания не производится. Без наземной кольцевой дороги не будет никакого звука связи.Решите проблему цепи заземления из источника.(Многие предприятия в Taobao не спроектировали таким образом, в результате чего многие оборудование для усиления сигнала и инструменты для его использования вообще его можно использовать только в общей цепи)

Электрические характеристики:

Введите: три -линейные коммуникации двойной 28 В ниже

Выходное напряжение может быть отрегулировано на 1,2 В.Гарантия 1.5a выходной ток.

Типичная линейная корректировка составляет 0,01%.Типичная скорость регулировки нагрузки составляет 0,1%.Коэффициент подавления пульсации 80 дБ.

Выходная защита короткого замыкания.Перегрузка и перегрев защиты.



Расходы напряжения: от 1,25 В до 30 В положительного и отрицательного напряжения непрерывно регулируемо.

Эта плата питания может быть связана с поверхностью тока напряжения 10A 100 В, которая может использоваться для регулировки источника питания напряжения при регулировании постоянного тока.

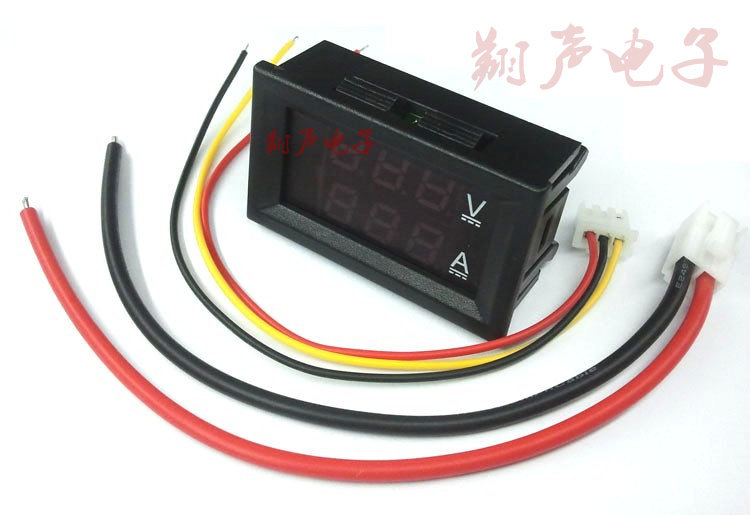

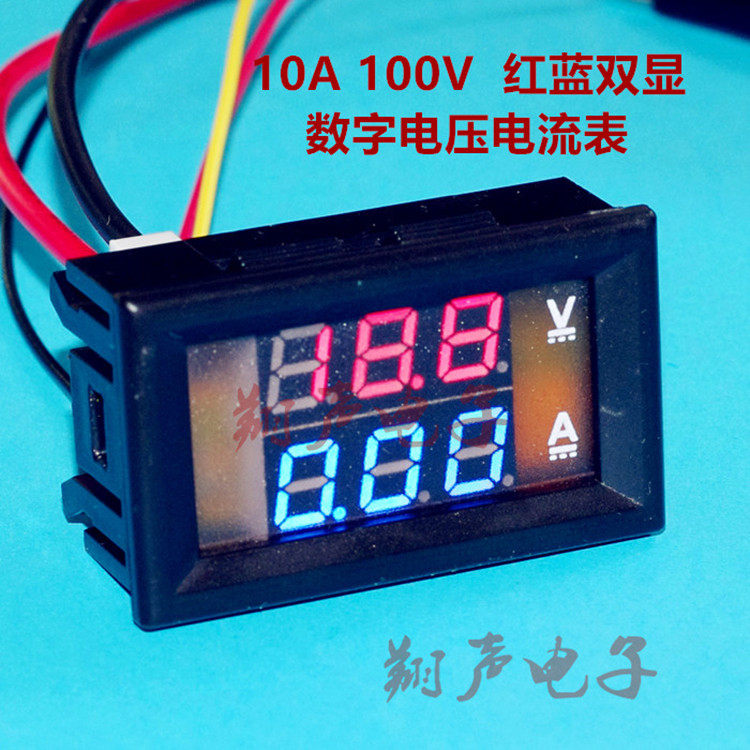

Double -Display Prestage Tcecle Surface VC288F (модель 2017 года)

 Модель:DSN-VC288F (2017) оценивается в 12,50 юаня (одна голова содержит заголовок и поддерживающий 150-мм свинец),Заводский магазин,Фабричные оптовые часы,НИОКР и производство самостоятельно (не -миддлмены),Можно настроить другие спецификации поверхности тока напряжения по мере необходимости.



Меры предосторожности:

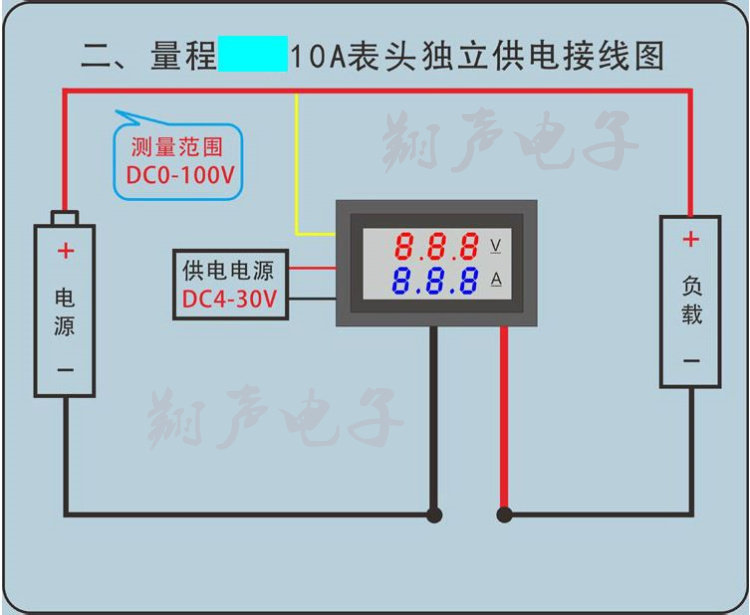

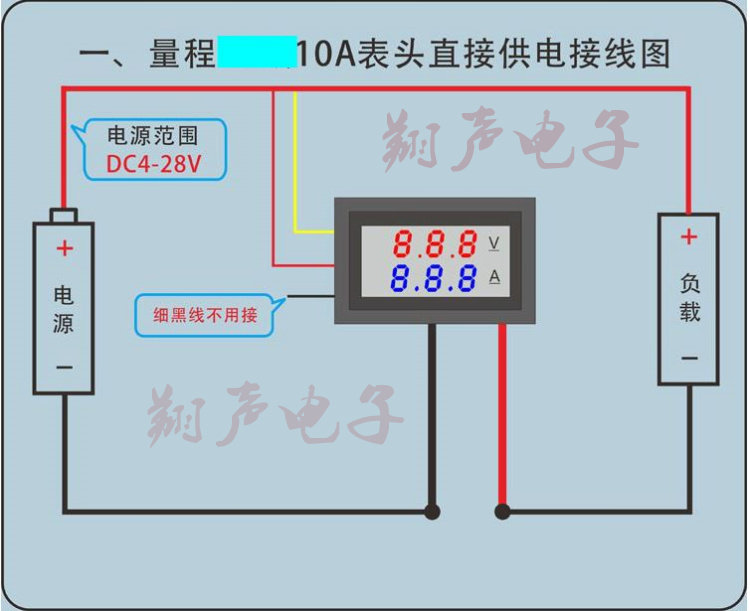

1. Заголовок питается от постоянного тока. Если питание питается от выпрямления, вам необходимо добавить конденсатор фильтра 1000 UF после моста выпрямителя.
2. Текущий диапазон составляет 10А, а вниз может быть непосредственно оплачен.
3. Диапазон источника питания этой головы составляет 4,5 В ~ 30 В (за пределами диапазона будет сжигается), а диапазон измерений составляет 0 ~ 100 В.
4.2017 Новые программы отменили резисторы тока и тонкого напряжения, увеличивая стабильность и надежность процесса более позднего использования, а также могут измерить точность посредством коррекции программного обеспечения в течение последующего процесса использования.(Каждая голова имеет коррекцию тока и напряжения через высокую нагрузку постоянного тока на заводе. Если нет профессионального калибровки точной калибровки, сами не исправляйте точность)

обращать внимание: После того, как глава этой головы исправлена ​​профессиональным инструментом с высокой оценкой, точность измерения не должна быть сопоставимой с профессиональным инструментом. Пожалуйста, внимательно проверьте следующие технические параметры перед оплатой.

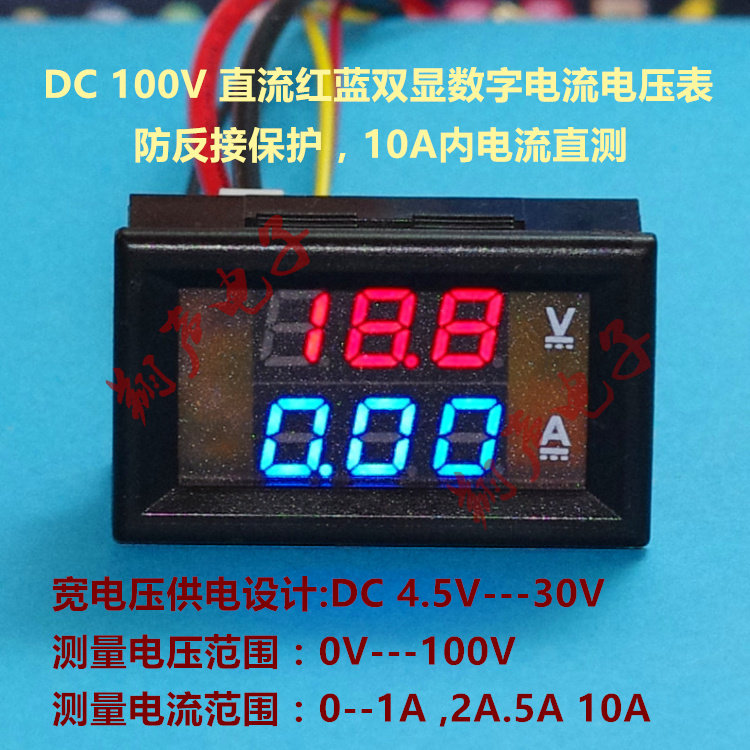

Технические параметры:



Диапазон измерения напряжения

0.0V-100V

Текущий тестовый прицел

 0-10A,

Источник питания

DC4.5V-30.0V

Ошибка напряжения

≤0.1V— 0.2V

Текущая ошибка

±1% (10MA)

Внешняя спецификация диверсии

Ненужный

Рабочий ток

< 20mA

Обновить скорость

Около 300 мс один раз

Режим отображения

Двойной три -бит 0,28”Светодиодная цифровая трубка

Отображение цвета

Красный+синий два -лор

Спецификация свинца

2PIN AWG18 Красный Черный 150 мм   3PIN AWG 26 Красный Черный и Желтый 150 мм

Размеры

48 x 29 x 22 mm ,длинный X Ширина X толстый;

установить Пакет дыра

46 x 27 mm

сеть Тяжелый

18.8g

волосы Тяжелый

20g

Рабочая Температура

-10 ℃ ~ 65 ℃
