Звук управления светодиодной мелодией легкий электронный производственный комплект Электронный DIY Fun Production Kit Electronic Kit
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Sanda+батарейная коробка
- Санда (самостоятельно)
| Рассеянный: | Санда (самостоятельно), Sanda+батарейная коробка |
1. Один заказ заполнен30Юань,Бесплатная доставка(За исключением Гонконга, Макао, Тайваня, Тибета, Синьцзяна, за рубежом) |
Детское имя:Звуковое управление светодиодным светом мелодии;
Рабочее напряжение: 3-5,5 В
Пекартная плата: стеклянная плата на уровне FR-4
Размеры: 3 см*2,3 см.
Функция схемы:
После того, как постановка этого пакета будет успешной, 5 светодиодов будут мигать с ритмом музыки или других звуков. Они могут быть размещены рядом с звуком и позволить огням танцевать с помощью музыки!

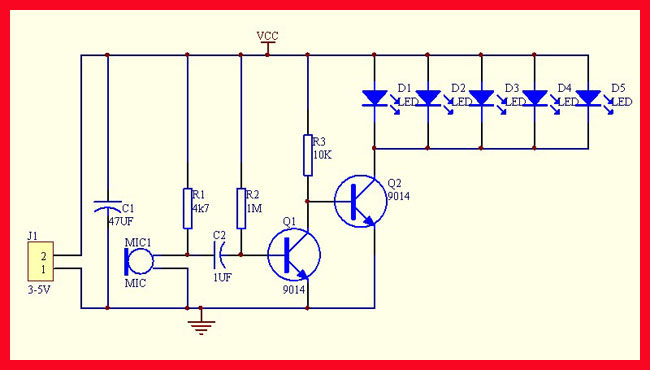

Принцип схемы:
Светодиодный светодиодный свет управления звуком в основном состоит из схемы питания, схемы усиления микрофона и светодиодной световой цепи.Благодарность питания вводится J1, и используется схема фильтрации C1.MIC1 преобразует звуковой сигнал в телекоммуникационный сигнал, и он увеличивается на C2 в Q1. Увеличенный сигнал отправляется на основание Q2, а 5 светодиодов приводится в движение Q2. Чем громче звук, тем ярче светодиодный свет.
Картина доставки Сатурна:
Список объемных компонентов:
Имя компонента  Количество
Пекартная плата 1
Голова 1
Xh2.54-2p изогнутое сиденье 1
Xh2.54-2p линия 1
5 мм белые волосы синие светодиоды 5
9014 Триод 2
1M сопротивление 1
Сопротивление 10K 1
4,7K сопротивление 1
1 UF Электролитическая емкость 1
47UF Электролитическая емкость 1
Правление изготовлена из высококачественной платы FR4-A стекловолокна. Каждая плата PCB была протестирована доской печатной платы перед выходом из завода. Новый оригинальный компонент, качество заслуживает зависимости.

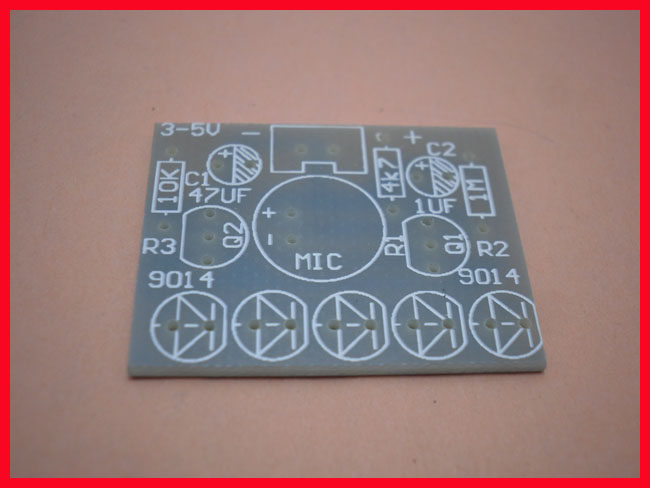

Переходная плата пустая плата спереди изображение:

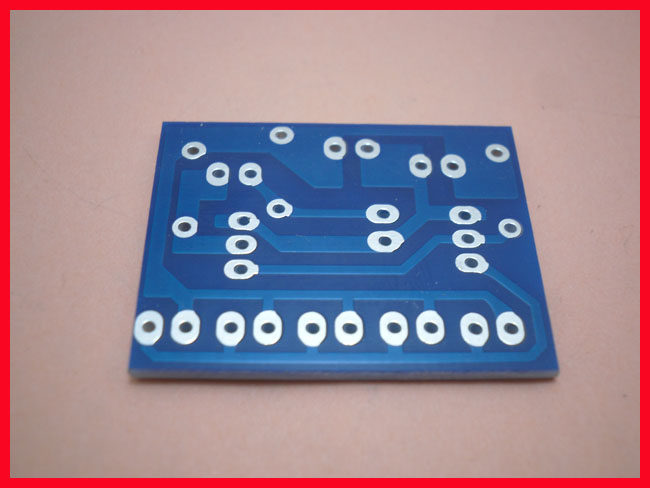

Обратно изображение пустой платы на расстоянии:
Подушка опрыскивается с помощью оловянной обработки, а сварочный сустав можно сваривать лучше и красиво.

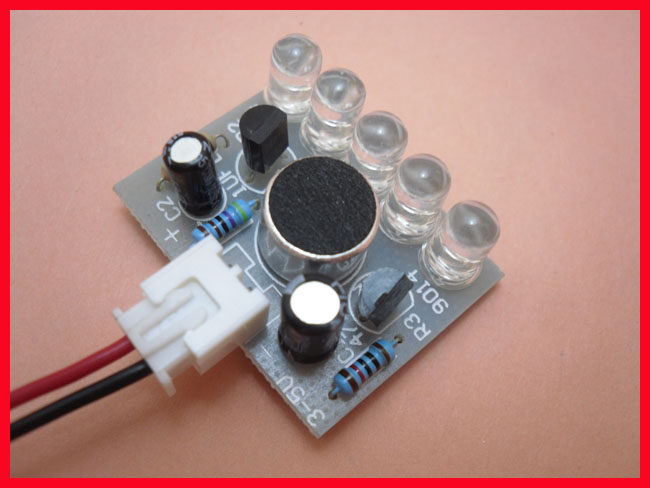

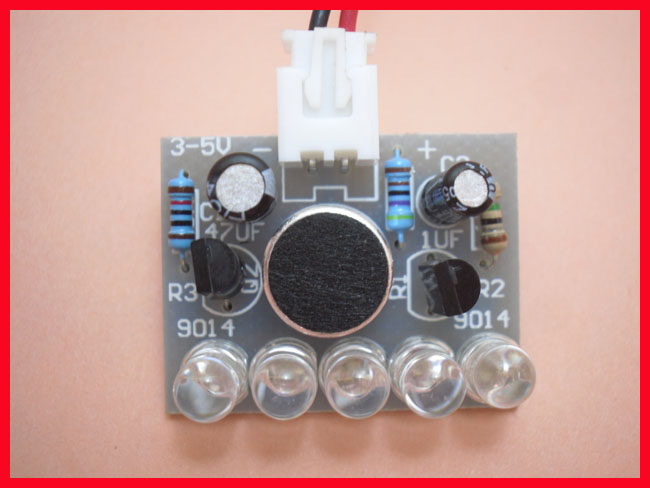

Карта готового продукта:
