Оптовая уличная уличная реклама, контроллер переключателя управления KG316 YG с датчиком управления дождевым светом
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

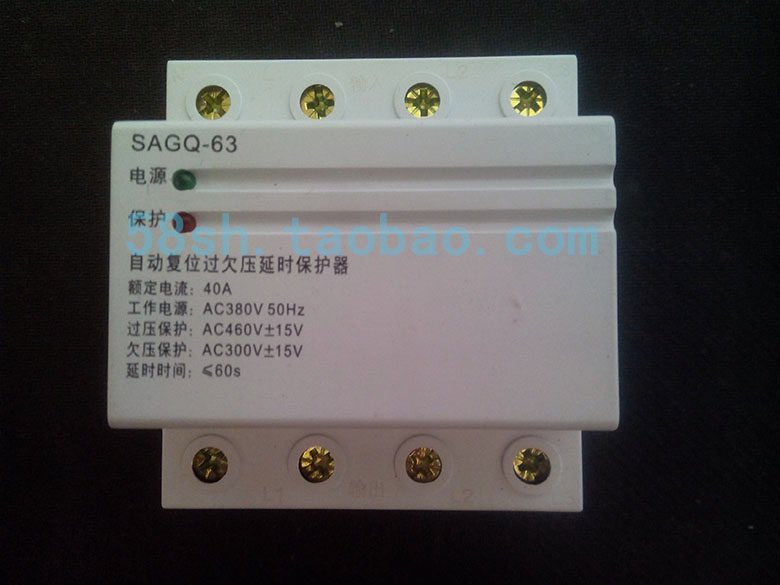

 Оптовая уличная уличная реклама, контроллер переключателя управления KG316 YG с датчиком управления дождевым светом цена:45  Фабрика прямой продажи Оптовая домом 220V Однофузовая распределительная коробка использует 2P 40A Self -Reciprocating Protector цена:15 Прямая продажа Diamond Factory Zhong Diamond Poster использует однофазу 220V 2P 63A Self -Duplex Protector цена:23  Заводские прямые продажи полностью автоматические бойцы колокольчиков/школа фабрики Специальные электронные колокольчики KG3022T 80 Group цена:68  Специальный производитель специального производителя Прямые продажи Оптовые трифазные 380 В 4p 63a Self -Duplex Protector цена:120  Panasonic Timer TB178 Контроллер временного контроллера Механический таймер переключатель переключателя времени двигателя времени двигателя цена:66  Микро компьютер с высокой мощностью оптового трансформатора с высокой силой цена:24  Оптовая домашняя таймер таймер 220V цена:32 |
Функция и цель
Этот продукт может автоматически включать и выключать источник питания различного электрического оборудования в зависимости от времени, установленного пользователем.Управляемыми объектами являются обходное оборудование и бытовые приборы, которые необходимо включать и выключать.
Производительность
Стандартный рабочий источник питания 220 В/50 Гц
Применимый диапазон напряжений 160 В ～ 240 В
Сопротивление емкости переключения 25а
Энергопотребление<4W
Объем контроля времени на 1 пункт до 168 часов
Температура окружающей среды -10 ~ 50 ℃
Ошибка времени<±2 секунды/день
влажность окружающей среды<95%

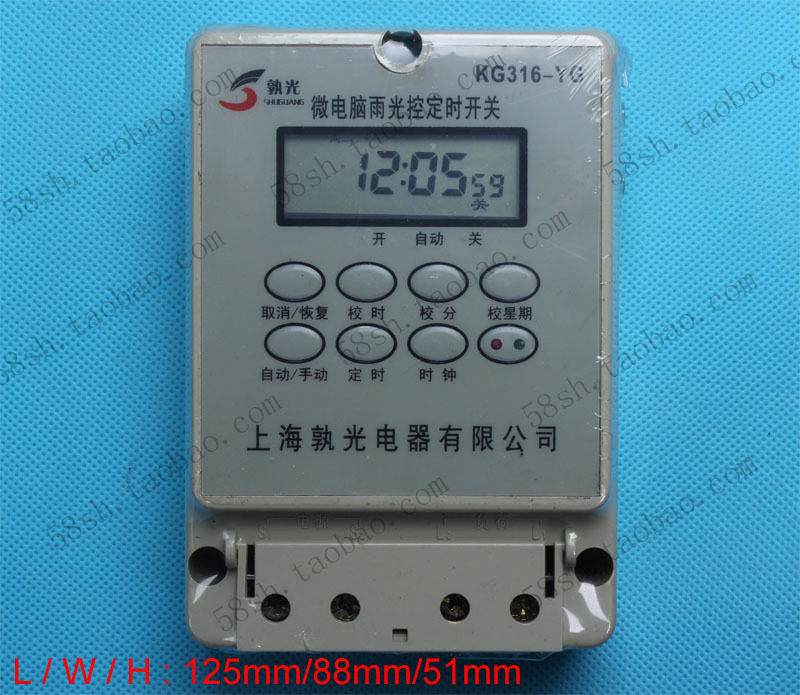

Размер 126×88×51mm
Вес 510G
Есть 10 наборов времени переключения, ручного и автоматического использования;
инструкции
1. Посмотрите, соответствуют ли часы с текущим временем. Если вам нужно повторно -калибрацию, нажмите и удерживает клавишу «Часы», и нажмите «Неделю кампуса», «Время школьного времени» и клавишу «Школьная точка» Чтобы настроить часы до точного точного времени:
2. Нажмите клавишу «Время», 1открыть«Слова (указывающие на первое время открытия). Затем, согласно« Неделе кампуса », выберите шестидневную рабочую систему, систему рабочей системы с пятью день, трехдневную рабочую систему, один и тот же ежедневная, ежедневная рабочая режим , а затем нажмите кнопку «Школьные часы», «школьное подразделение», введите время, которое вам нужно открыть;
3. Еще раз нажмите клавишу «Время», а «1закрыть«Слова (указывающие на первое время закрытия), затем нажмите« Неделя кампуса »,« время школьного времени »и« школьное отделение », чтобы ввести дату необходимой закрытия (примечание: дата закрытия должна соответствовать дате открытия) и время;
4. Продолжайте нажимать клавишу «Время». В нижней части слева от дисплея отобразится »2открыть, 2закрыть3открыть3закрыть, ..., 10открыть10закрыть", См. Настройки шагов 2 и 3 каждый раз, когда переключение времени;
5. Если вам не нужно настраивать 10 наборов коммутаторов каждый день, вы должны нажимать клавишу «Отмена/восстановление», чтобы устранить избыточное групповое время, чтобы на дисплее на дисплее шаблон «-:-» (не 00:00 ) Предметы
6. После завершения настройки времени настройки проверьте, соответствует ли каждая ситуация настройки времени настройки времени реальной ситуации в соответствии с ключом «Время».
7. После завершения проверки вы должны нажать клавишу «Часы», чтобы отобразить текущее время;
8. Нажмите клавишу «Автоматическое/ручное», чтобы настроить символ «▼» под дисплеем в положение «Автоматическое». В настоящее время переключатель управления временем может автоматически открывать и выключить схему в соответствии с установленным временем.Если во время использования необходима временная и выключенная цепь, просто нажмите символ «▼» в соответствующую позицию «открытие» или «закрытие».
Пример 1: определенные электрические приборы должны быть включены в 19:00 в день, а в 08:00 на следующий день.
A. Согласно шагу 1 и 2, дисплей дисплея показан на рисунке 1А.
B. Согласно шагу 3, дисплей дисплея показан на рисунке 1b.
C. Согласно шагу 5, сделайте группу отставания "2открыть, 2закрыть, ..., 10открыть10закрыть«Дисплей времени отображается как»-:-».
D. Повторите ключ «время», чтобы проверить, является ли время переключения каждой группы таким же, как требования. Если он неверен, A-C следует повторить.
E. Согласно шагу 8, перенесите символ «▼» в позицию «автоматическое».

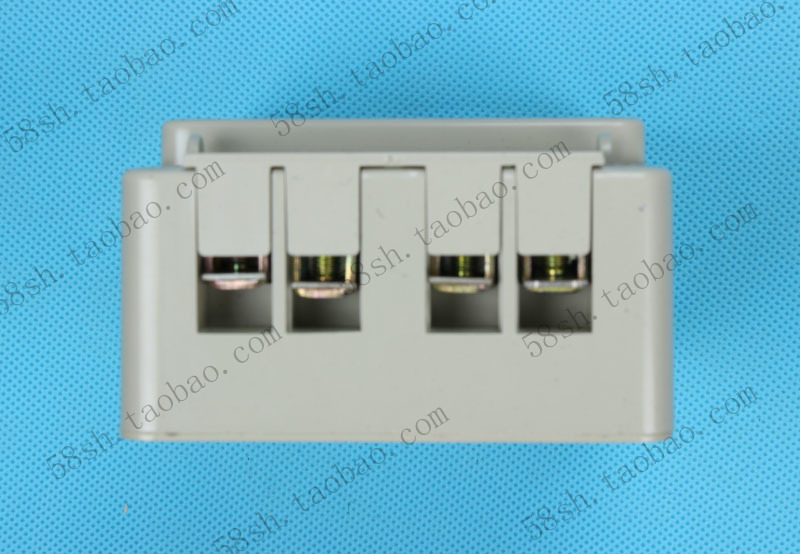

Метод проводки
1. Проводка метода прямого управления
Контролируемые электрические приборы представляют собой однофазные источники питания, и энергопотребление не превышает номинальную емкость (нагрузка на сопротивление 25a) этого переключателя, который можно прямо контролировать.Метод проводки показан на рисунке 1.
2. Проводка методов экспансии с одной фазой
Контролируемые электрические приборы представляют собой однофазные источники питания, но энергопотребление превышает номинальную емкость (нагрузка на сопротивление 25a) этого переключателя, а затем контактор переменного тока с емкостью, превышающей потребление мощности прибора, требуется для расширения емкости.Метод проводки показан на рисунке 2.
3. Проводка трехфазных методов работы
Контролируемый электрический электрический трехфазный источник питания требует внешнего трехфазного контактора переменного тока.

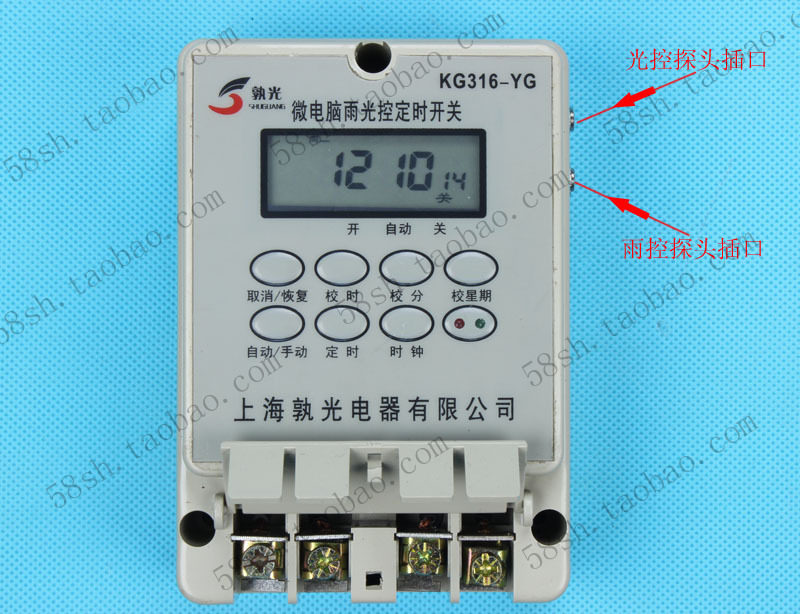

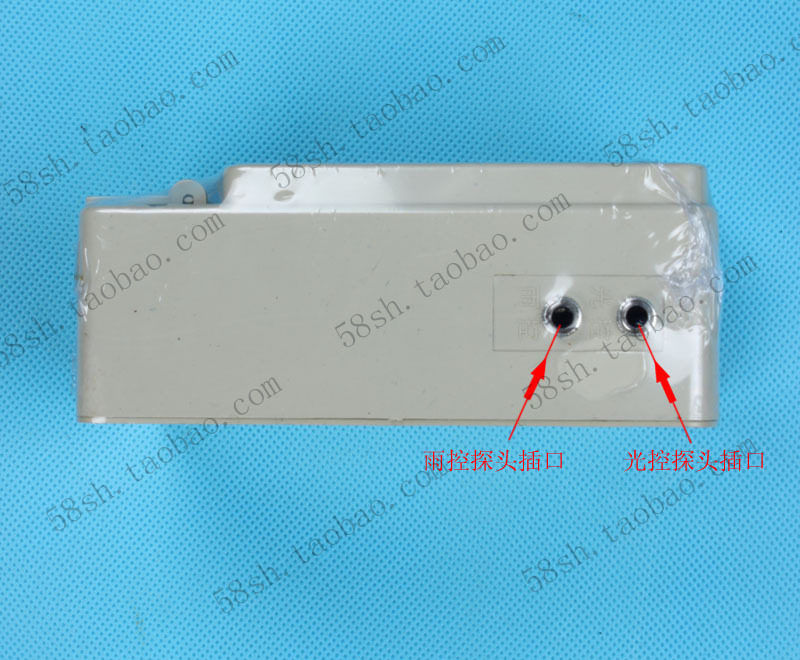

Как использовать порт Югуанга
1. Когда не вставляя световые контрольные зонды и датчики управления дождем, метод использования совпадает с использованием времени TB-10.

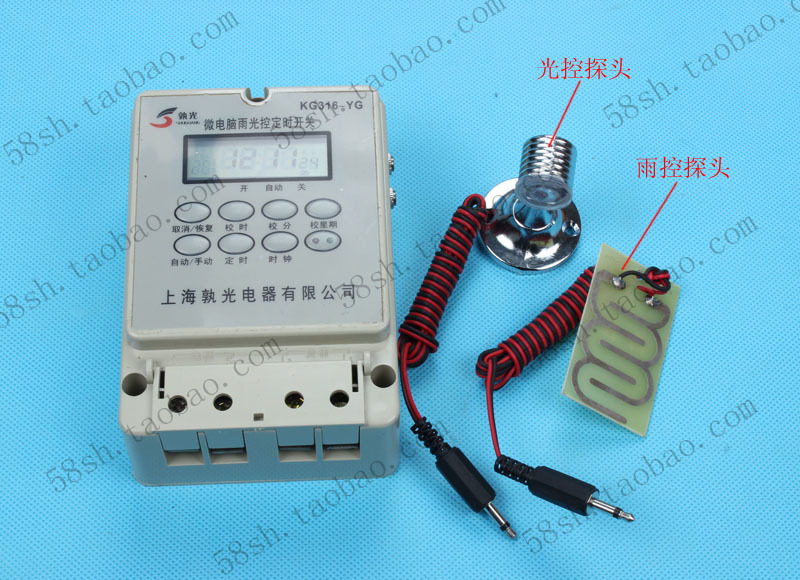

2. Как использовать управление светом: вставьте датчик управления светом (разъем для управления светом выше и разъем управления дождем ниже). Если есть свет, переключатель выключается примерно на одну минуту; подключитесь к оригиналу, прохождение интерференции, как правило, 25lx±5lx.
3. Как использовать контроль дождя: вставьте зонд контроля дождя. Если зонд вызвал дождевую воду, переключатель отключается немедленно. Через пять минут после воды без дождя идентифицируйте и восстановите исходный статус.
4. Контроль света и контроль дождя одновременно: одновременно вставьте датчики управления светом и контроля дождя, а обычный выключатель выключается в любом состоянии света или дождя; если нет света и дождевой воды, регулярно Переключатель устанавливается в соответствии с исходными настройками. Программа работа.
5. Вышеуказанный дождь и световые контролируют два типа защиты от мощности, чтобы работать в положении «автоматического» или «открытия».
Когда вы думаете, что произойдет неудача
Если время, когда переключатель должен быть включен в один день, не открывается, или время после открытия уровня не закрыто, это может быть связано с тем, что «неделя» не регулируется во время установки времени. Облегчение.
Если время «открытия» и «закрытия» полностью правильно, но этот переключатель должен быть отключен в то время, когда время не должно быть открыто, или его следует отключать, когда его не следует отключить. Пожалуйста, см. Метод, введенный в «Настройки времени» (примечание: дисплей времени переключения »-:-« Чтобы указать, что его можно устранить: не думайте »00:00» указывает на устранение).
Если все вышеупомянутые два верны, а движение этого переключателя все еще остается ненормальным, возможно, что ключ «автоматический/ручной» искусственно перемещается, проверьте логотип «▼» открытия, автоматического и выключенного », и и выключение», и и выключение. Отрегулируйте его в текущее время, где он находится. Состояние, затем отрегулируйте его обратно в автоматическое положение.
Если нельзя исключить вышеуказанные методы, пожалуйста, свяжитесь с компанией или местными дилерами.
Меры предосторожности
Для оборудования, связанного с связанными с жизненными несчастными случаями или оборудованием (таким как медицинское оборудование, большое оборудование и т. Д.), Которые могут возникнуть из -за регулярного переключения или оказывать значительное влияние на общество, пожалуйста, не используйте переключатель времени.
При использовании временного переключателя обязательно сделайте ценность характеристик и производительности в достаточной степени, и примите контрмеры безопасности, такие как двойные схемы.
Не ремонтируйте, не разлагайте и не измените его самостоятельно.Пожалуйста, поручено распределительным магазинам или подразделениям, ответственным за строительство.
Не связывайтесь с терминалом после подключения питания.
Этот переключатель работает в окружающей среде окружающей среды без влажности, коррозии и высокого содержания металлов.
Не окрашивайте масла или воду.
