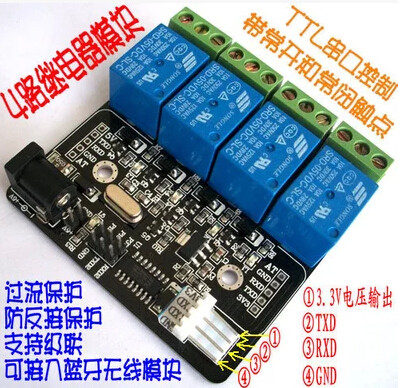

4-боковая плата управления реле серийного порта TTL может использоваться для модуля распознавания голоса ASR-M08-A в нашем магазине
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Формат инструкции:
FF 01 00 01 EE
① ② ④ ⑤ ⑤

① [FF]: заголовок инструкции
② [01]: реле первого пути (01 IS 1, 02 IS 2, и этот тип push ... 25 означает управление всеми реле)
③ [00]: В этом бите 00 реле отключено; не двигаться.
④ [01]: этот бит является кодом проверки, которая является суммой первых двух цифр ②+③ (01+00 = 01) в этой инструкции.
⑤ [EE]: Обучение полотенце
Если вы не понимаете приведенный выше анализ, просто посмотрите на подробный набор инструкций ниже, ха -ха:
// ====== Инструкции по инструкциям ====== //
//FF 01 00 01 EE ---->Закрыть первое
//FF 01 01 02 EE ---->Открыть первый путь
//FF 01 02 03 EE ---->Тим 1 секунда из первой дороги (подключитесь к 1 секунду, а затем отключите, вам необходимо изменить инструкции на время заранее, спасибо!)
//FF 02 00 02 EE ---->Второе закрытие дороги
//FF 02 01 03 EE ---->Откройте вторую дорогу
//FF 02 02 04 EE ---->К 1 секунду во второй дороге (подключитесь к 1 секунду, а затем отключите, вам необходимо изменить инструкции на время заранее, спасибо!)
//FF 03 00 03 EE ---->Третья дорога закрывается
//FF 03 01 04 EE ---->Третья дорога открывается
//FF 03 02 05 EE ---->Третья дорога перемещается на 1 секунду (подключена на 1 секунду, а затем отключена. Вам нужно изменить инструкции на время заранее, спасибо!)
//FF 04 00 04 EE ---->Четвертая дорога рядом
//FF 04 01 05 EE ---->Четвертая дорога открывается
//FF 04 02 06 EE ---->Четвертая дорога движется через 1 секунду (подключитесь к 1 секунду, а затем отключается. Вам нужно изменить инструкции на время заранее, спасибо!)
//FF 25 00 25 EE ---->Закрывать
//FF 25 01 26 EE ---->Открыть все
// ====== Запрос команды статуса реле ==================================================
//FF 26 00 00 EE ---->Статус эстафеты запроса
// После отправки команды проверки -up модуль выведет шестнадцатеричный номер в последовательный порт
// после преобразования в двоичное число, как показано ниже:
//0 0 0 0 X X X X
// ④ ③ ② ①
// четыре максимума 0,
// ① = 0, это означает, что первая дорога отключена;
// ② = 0, что указывает на то, что вторая дорога отключена;
// ③ = 0, указывая на то, что третья дорога отключена;
// ④ = 0, что указывает на то, что четвертая дорога отключена;
