Законченная модуль модуля модуля точечной линии MAX7219
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

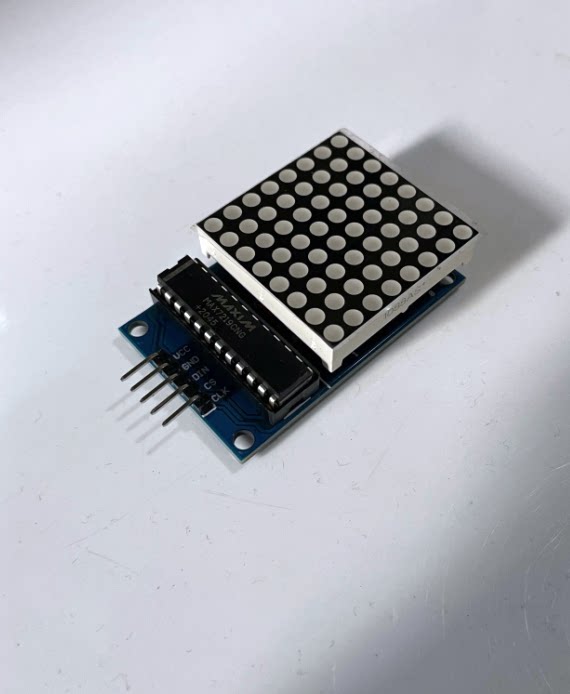

- Зеленая доска
- Синяя тарелка
| Цвет: | Зеленая доска, Синяя тарелка |
MAX7219 POINT BATH BATH MODULE Модуль модуль модуль модуль модуля отображения модуль модуль модуль
Скачать информацию: Ссылка: https://pan.baidu.com/s/1vh1hiugxyzu-oktap1rulw Пароль: 1K5V
MAX7219 -это интегрированный дискретизионный диск для последовательного входа/вывода.Он включает в себя энкодер BCD на чипе, многоуровневую схему сканирования, сегментный привод и статическая оперативная память 8*8, используемая для хранения каждого данных.Только один внешний регистр используется для установки тока сегмента каждого светодиода.
Удобный четырехказанный последовательный интерфейс может подключить все общие микропроцессоры.Каждое данные могут обращаться без переписывания всех отображений при обновлении.MAX7219 также позволяет пользователям выбирать или не кодировать каждые данные.
Все устройство содержит 150&Режим закрытия низкой мощности MU; A, аналоговый и цифровой контроль яркости, сканирующий ограничитель позволяет пользователям отображать 5-8-битные данные, а также режим обнаружения, который позволяет свежим светящимися.
Вам нужны только 3 порта IO для управления 1 точечной матрицей!Там нет мерцания, когда отображается точечная матрица!Уровень поддержки!
Параметры модуля:
1. Один модуль может управлять матрицей общей точки с точкой 8*8
2. Модуль рабочего напряжения: 5 В
3. Размер модуля: ширина 5 см х 3,2 см x высота 1,5 см в высоту
4. Принесите 4 фиксированных отверстия для винтов с диаметром пор 3 мм. Вы можете использовать медную колонку M3 в нашем магазине, чтобы исправить
5. Модуль с интерфейсом ввода и вывода, поддерживая несколько соединений модуля -
Описание проводки:
1. Левая сторона модуля является входным портом и выходным портом справа.
2. При управлении одним модулем необходимо только принять входной порт в ЦП
3. Во время нескольких модулей входной терминал первого модуля подключен к ЦП, выходной конец соединяет входной терминал второго модуля, а выходной клемме второго модуля соединяет входной клемму 3 -го модуля и, следовательно, и поэтому на. ...
Возьмите 51 одиночную машину в качестве примера:
VCC → 5V
GND → GND
DIN → P22
CS → P21
CLK → P20

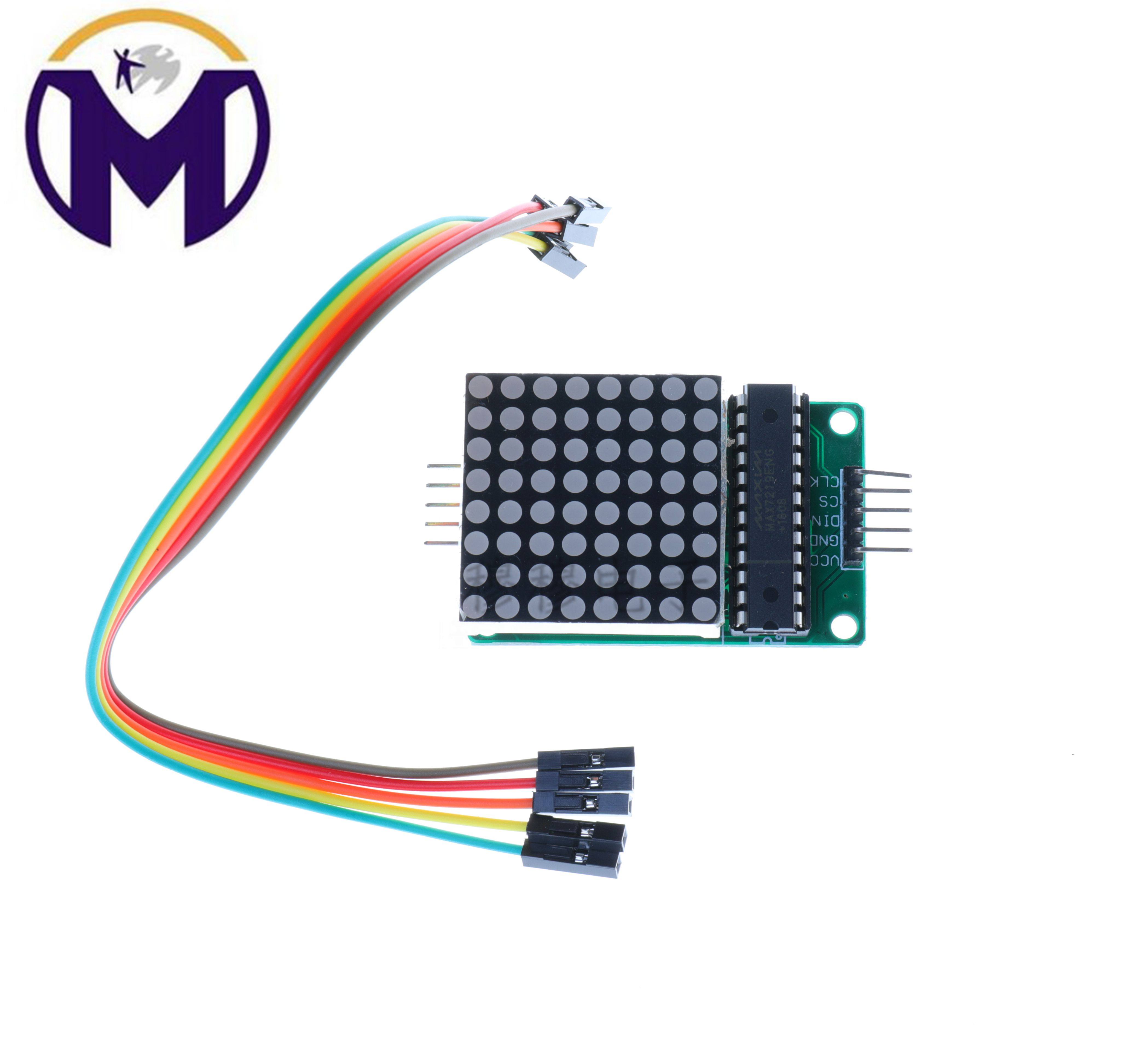

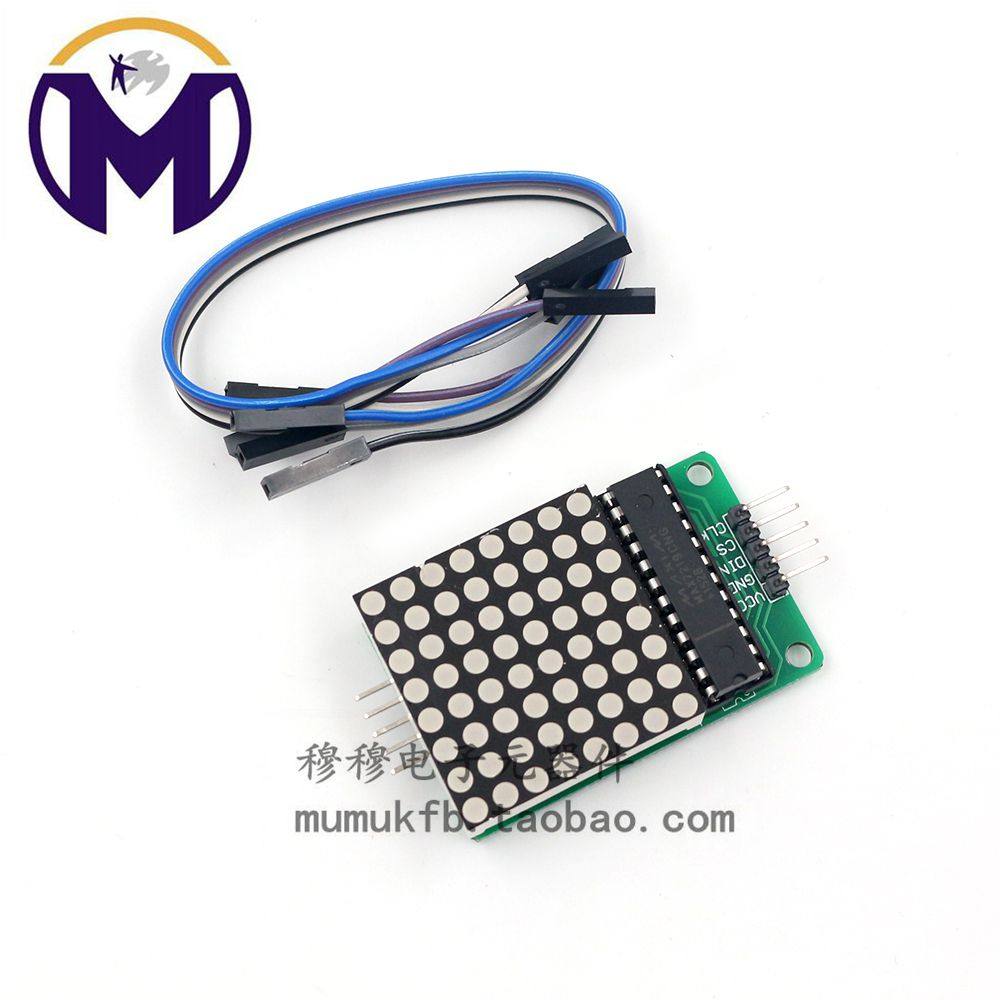

Список доставки:
1. Модуль точечной линии MAX7219 (был протестирован готовый продукт с небольшим количеством)
2. 5 Dupont Line
