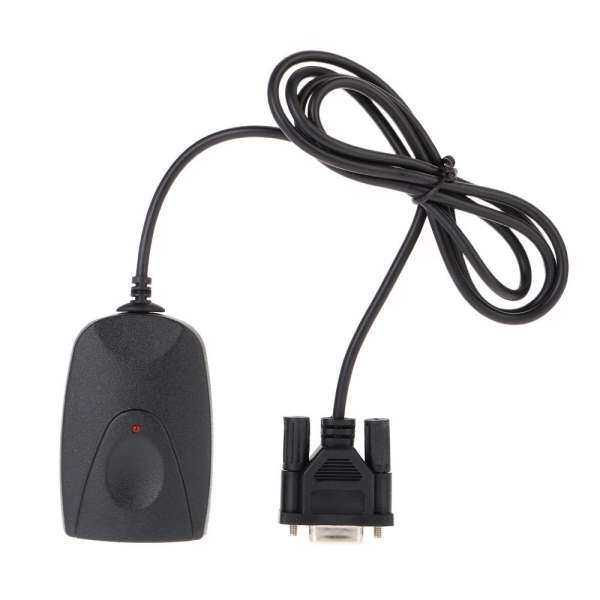

Мизуки беспроводная инфракрасная серийная коммуникация RS232 Серийный инфракрасный адаптер поддерживает IRDA и RAW-IR
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Черный |
[产品功能与特点]
[本品是一款连接在RS232串口上使用的红外适配器，它既可以通过加载IrDA驱动程序，作为一个IrDA红外适配器使用，也可以不依赖IrDA，仅使用其物理层IrPHY，作为一个RAW IR原始红外适配器使用。IR220以原始红外方式使用时，无须安装IrDA驱动，只要插在串口上就可以使用了，可连接其它支持原始红外的设备，进行无线红外串口通信。]
[ IR220内部有一个3/16的红外解码译码器，它将RS-232串口里的TXD数据转变为红外光信号，并将收到的红外信号转变为RS-232串口的RXD数据，转换过程通过IR220内部硬件来实现，不必加载驱动程序，这就是所谓的原始红外（RAW-IR）通讯。]
[ 原始红外的特性使IR220具有了一个重要功能，即进行无线红外串口通信。用户可用IR220来连接那些具有原始红外通讯口的仪器仪表等设备。（原始红外的使用方法请参看]——[http://www.irxon.com/application/viewthread.php?tid=101]&[extra=page=1）]
[ 在电脑里安装IR220的IrDA驱动程序后，IR220就成了一个IrDA的红外适配器，使电脑可以与其它IrDA红外设备进行IrDA格式的红外通讯。IrDA是通过数据包的形式来传输数据的，有特定的连接建立、管理和通讯协议，原始红外构成了其底端的物理层，是IrDA红外通讯的基础。作为IrDA适配器使用时，它可以与具有红外通讯口的手机、掌上电脑、笔记本电脑等IrDA红外设备互传图片或音乐等文件，其功能与我公司的IR650红外适配器是完全一样的。]
[如需了解更多关于本品的信息，请访问水木行网站：]
[常见问题]
[常见问题1：IrDA红外、RawIR原始红外、红外遥控，这三者有何区别？]
[ 答： IR220既可以作为IrDA红外适配器使用，也可以在不安装驱动程序的情况下，作为Raw IR原始红外使用，相当于串口的无线延伸。]
[ IrDA红外是以数据包的形式来传输数据的，它有一套严密的底层和高层协议。底层是IrPHY物理层协议，高层有IrLAP连接建立协议和IrLMP连接管理协议，在IrLAP和IrLMP之上，还有直接面向用户的协议软件。用户进行IrDA红外通信时，通过软件控制IrLAP和IrLMP，经由IrPHY实现红外数据传输。]
[ RawIR原始红外只使用了IrDA的IrPHY物理层，RawIR将串口TXD信号中的数据0经3/16脉冲宽度压缩，向外发送一个红外光脉冲，并将收到的光脉冲信号转变为串口RXD信号的0或1。所以RawIR是直接将串口通信数据转换为红外光脉冲，将有线的串口通信，转变为无线的红外串口通信。]
[ 红外遥控虽然也是红外技术，但与RawIR和IrDA却完全是两码事。红外遥控是载波通信，遥控器按键信号是调制在38KHz的载波信号上通过三极管放大后发射出去的。而Raw IR和IrDA是直接将二进制的0转变为一束红外光向外发送。]
[ 常见问题2：IR220作为RawIR原始红外适配器使用时，如何编程修改默认波特率？]
[ 答：IR220以原始红外方式使用时，其默认波特率是9600bps，要使IR220在更高波特率下工作，用户需要通过编程向IR220发送控制字。 控制字发送成功后，IR220即开始在新的波特率下工作。IR220不能保存用户所设定的新波特率，一旦将IR220从串口上拔下来，下次开始工作后的波特率依旧是默认的9600bps。我公司可通过修改220内部的硬件和固件，将默认波特率固定为9600外的其它速率，如4800、19200、38400、57600、115200，如客户有修改默认波特率的要求，请联系我公司进行产品定制。]
[编程调整通讯波特率的流程如下：]
[ 1、打开串口。]
[ 2、使RTS无效，保持7ns以上。]
[ 3、通过TXD发送速率控制字。]
[ 4、等待控制字停止位发送完毕。（9600速率下约需100ms）]
[ 5、使RTS有效。]
[ 6、等待约50ns以后，SMH-IR220将在设定的速率下工作。]
[波特率与控制字的对应关系如下:]
115200 0x00
57600 0x01
38400 0x02
19200 0x03
9600 0x04
[ 下面是我公司用VB6编写的一个IR220更改波特率的DEMO演示程序：]
[ 点击这里下载：]
[（运行时需要安装VB6运行库）]
[ DEMO演示程序源码：]
[主要规格参数]
[ 通讯速度：9600, 19200, 38400, 57600, 115200bps（Raw-IR方式，默认通信波特率为9600bps）]
[ 通讯距离：1-100厘米]
[ 供电与功耗：自DB9串口的DTR和RTS引脚取电，无需外部电源供电，峰值功率0.35W]
[ 尺寸与重量：66x44x18mm 50g]
[电脑软硬件要求]
[1、具备空闲USB端口的电脑]
[ 2、操作系统：Windows 98SE/Me/2000/XP]
[产品包装清单]

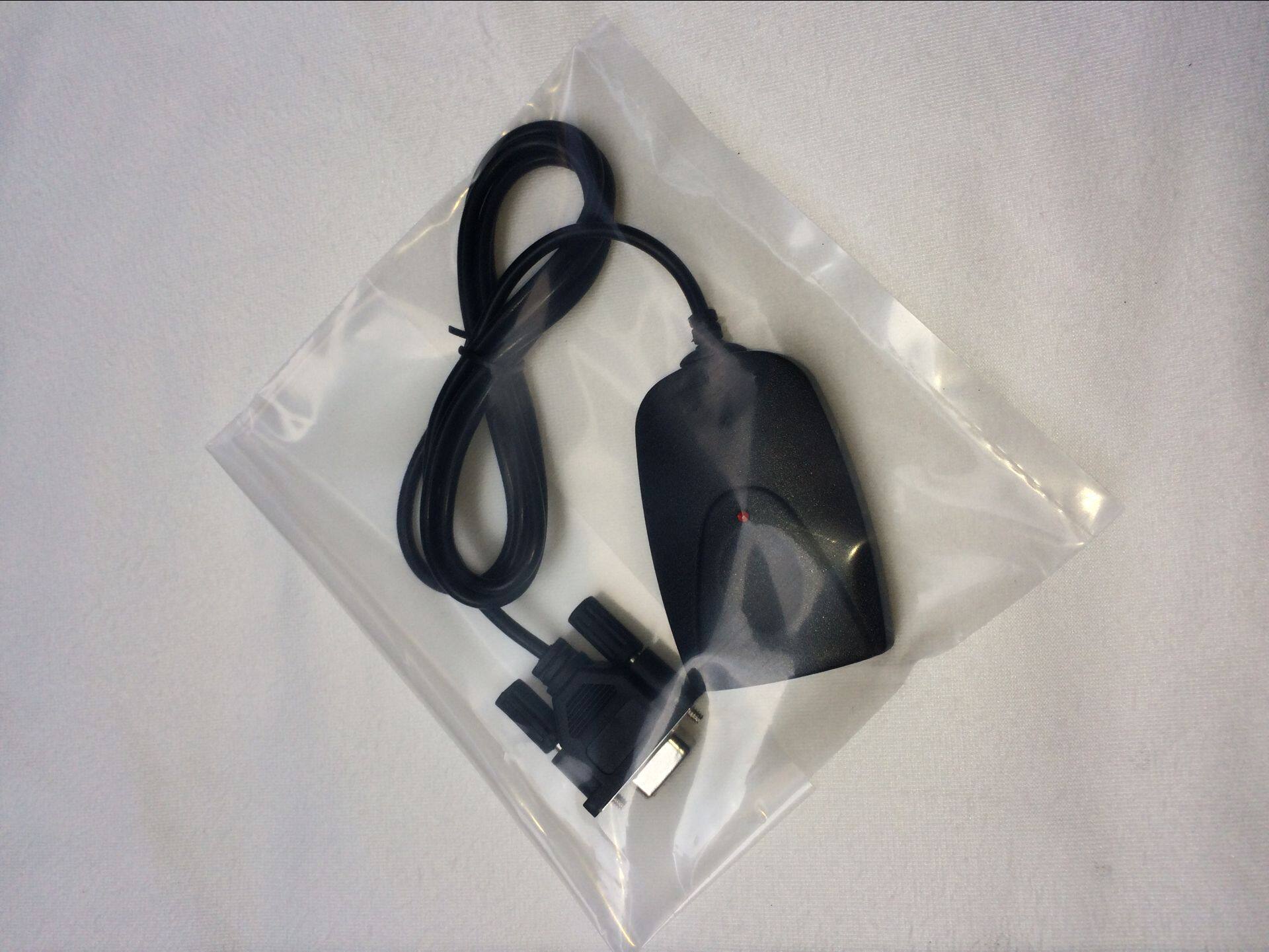

[采用工业包装：]
[ 1、IR220红外适配器一个（颜色：黑）]
[ 2、保修卡及合格证一张]
[质量保证说明]
[感谢您购买水木行的产品！为了让您能够放心地使用本品，根据国家三包法的相关规定，水木行向您提供自购买日期起三个月内包换、一年内保修的质量保证承诺。购买日期以用户购买凭据（发票或收据）上载明的日期为准，如购买凭据遗失，则以合格证上载明的出品日期为准。]
[ 1、在包换期内，如产品发生质量问题，凭购买凭据及本质保卡，可至经销商处或水木行公司免费更换全新产品。在保修期内，如产品发生质量问题，凭购买凭据及本质保卡，可至经销商处或水木行公司申请免费保修服务。]
[ 2、如客户通过邮递方式发货至我公司进行保修或更换，客户发货至我公司的运输费用由客户承担，我公司发回货物的运输费用由我公司承担。客户购买产品十天之内，如发生故障，经我公司检测确系产品质量问题的，我公司会在发回的货物中将客户的发货费用以现金形式退还客户。我公司拒绝签收任何到付运费的邮件，敬请谅解！]
[ 3、质保期外的故障产品或非质量原因的损坏产品，可酌情享受免手工费的维修服务。购买凭据或质保卡遗失，但经我公司检验确系水木行者，也可酌情享受免手工费的维修服务。如通过邮递发货送修，往返运费均由客户承担。]
