LM3886 TRI -Комбинированный комплект рабочих мест LM3886 DIY Power Board Board
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Монолитная пустая плата печатной платы
- Одиночный пакет деталей (отсутствие чипа 3886)
- Пакет отдельных частей (включая 3886 чипсов)
| Цвет: | Монолитная пустая плата печатной платы, Одиночный пакет деталей (отсутствие чипа 3886), Пакет отдельных частей (включая 3886 чипсов) |
Этот ребенок является готовым набором доски и готовой доской, и комплект должен быть сварен сам.
1: одноразовые пакеты пакетов пакетов.
2: одноразовая доска закончена доска 129 Юань А.
3. Одна пустая плата печатной платы 12,50 юаней.
LM3886X3 Power AMP Таблица материалов:
IC Chip LM3886TF 3PCS   гнездо   2 цифры 5,08 гнезда 2PCS
  сопротивление 220K +-5% 3PCS   гнездо   3 цифры 7,62 гнезда 1PCS
  сопротивление 10K +-5% 3PCS   гнездо   5x20 сиденье предохранителя 2PCS
  сопротивление 47K +-5% 1PCS предохранитель   3A-5A предохранитель 2PCS
  сопротивление 4.7K +-5% 1PCS   регулируемое сопротивление VR 100K 3PCS
  сопротивление   2,2 евро 1W 1PCS пленка емкость 100NF 50V 3PCS
  сопротивление   0,22 евро 5 Вт 3PCS &Nbsp; сцепление тонкопленочной емкость 10UF 100V 1PCS
pf конденсатор 47PF 50V 3PCS   электролитическая емкость 100UF 50V 1PCS
pf конденсатор 220PF 50V 3PCS   электролитическая емкость 470UF 50V 4PCS

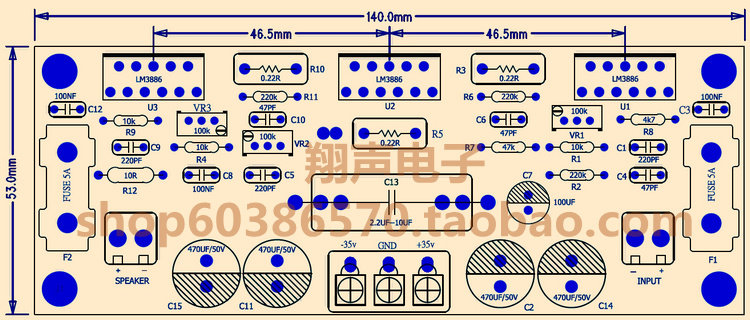

Переплата 140x53x1,6 мм 1pcs

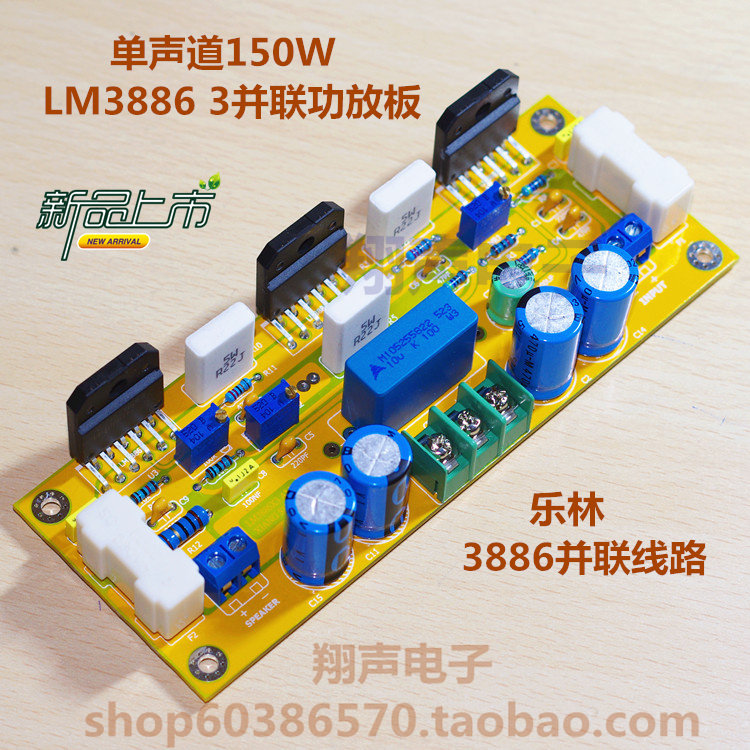

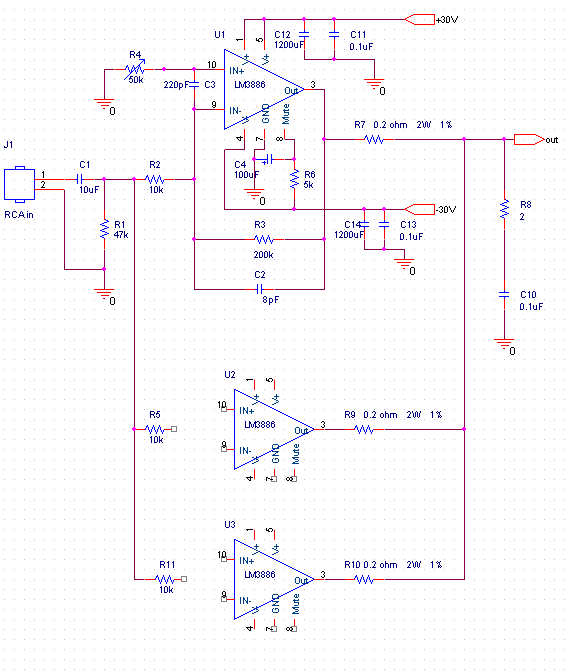

  LM3886X3 Power Amp -это панель, которая имитирует Lelin LM3886. Согласно параллельной схеме Lelin 3886, чтобы предотвратить самоуничтожную схему, некоторые компоненты были немного изменены. Таким образом, измените до 47pf. Немецкий Siemens Blue Audio емкость MKT10UF/100V, используемый в конденсаторах марионеток для ввода сигнала. Звуки конденсатора великолепны и прозрачны, с высоким разрешением, и он очень подходит для 3886.
  LM3886X3 Силовая плата усилителя мощности основана на небольшом принципе заземления при проектировании, а соотношение буквы очень высокое. Когда уши прикреплены к динамику, вы не можете слышать небольшой ток. ПолемУвеличение самой схемы не является большим. При использовании линейного потенциометра 50 тысяч, ручка объема регулируется до 1 точки до громкого. и избегайте случайной корректировки ручки, вызванной операцией ошибки, чтобы машина и динамики повредили машину и динамики.
  LM3886X3 Power AMP -точки отладки, на плате линейного платы существует три синего, регулируемое точностью Третий из 3886 третьего, третий 3886 из 3886, ноги выводятся, а 3 фута заберут 5 Вт 0,22 Ом без выходного сопротивления. Три резистора 0,22 Ом должны иметь наименьшее напряжение и равное.Во время фактической отладки напряжение каждого сопротивления 0,22 Ом может быть отрегулировано до 0 мВ. Примерно в средней точке общего выхода на землю обычно находится в пределах 20 мВ без отладки.Друзья, которые покупают готовую доску, пожалуйста, не отлаживает Использование чипа следует использовать для рассеивания тепла. Статический ток составляет около 180 мА. Это требует хорошего рассеяния тепла, чтобы обеспечить нормальную работу.

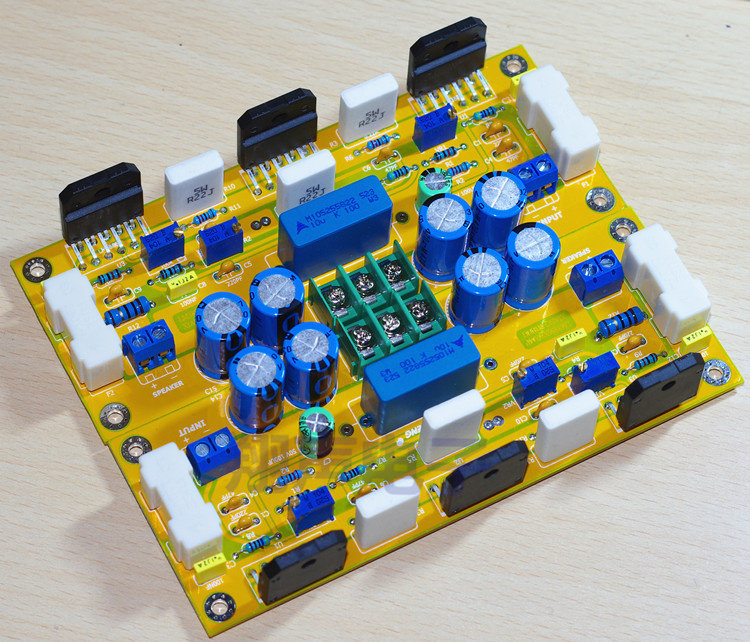

Следующие изображения являются первой версией предыдущей версии для справки.

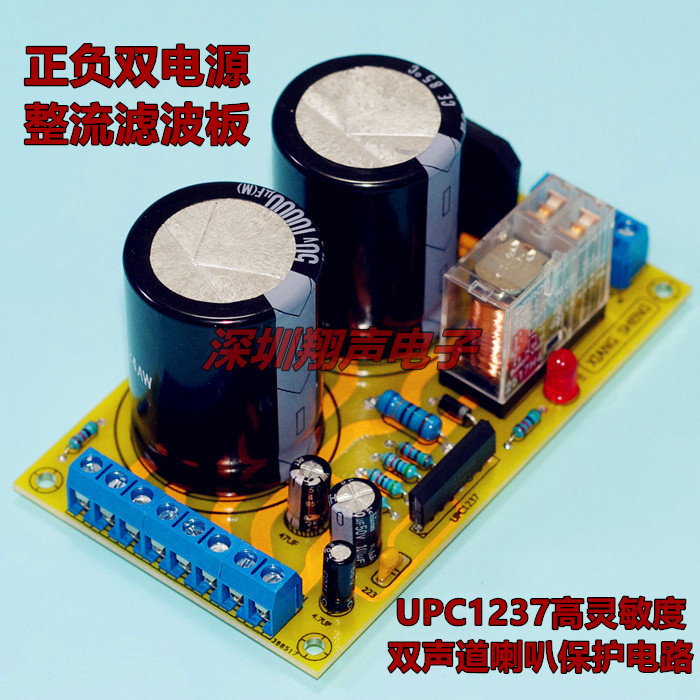

Существует также поддерживающая плата с защитой от динамика, чтобы купить. Нажмите на картинку ниже, чтобы ввести ссылку.
