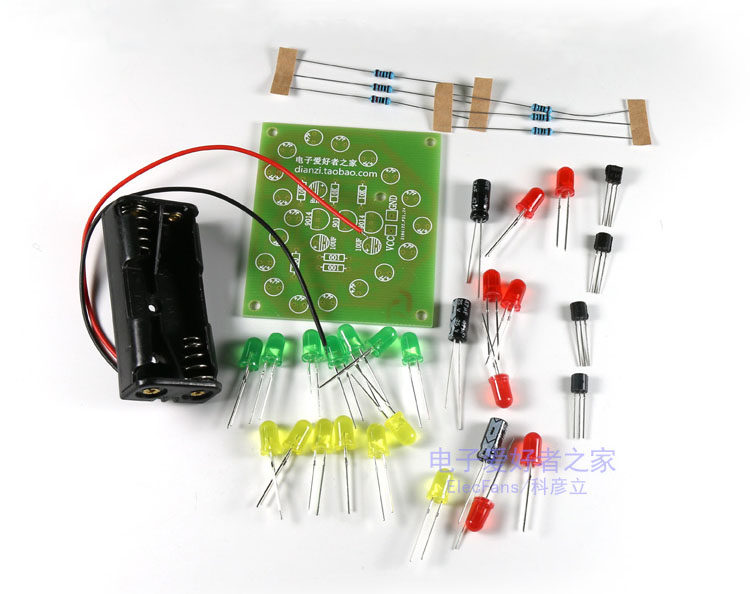

Цвет: Плата печатной платы+компонент+батарея (с инструкцией), Только пустая плата PCB (за исключением мета -девице)

[请注意：套件带电池盒，但是不带电池，需要自己购买，谢谢！]

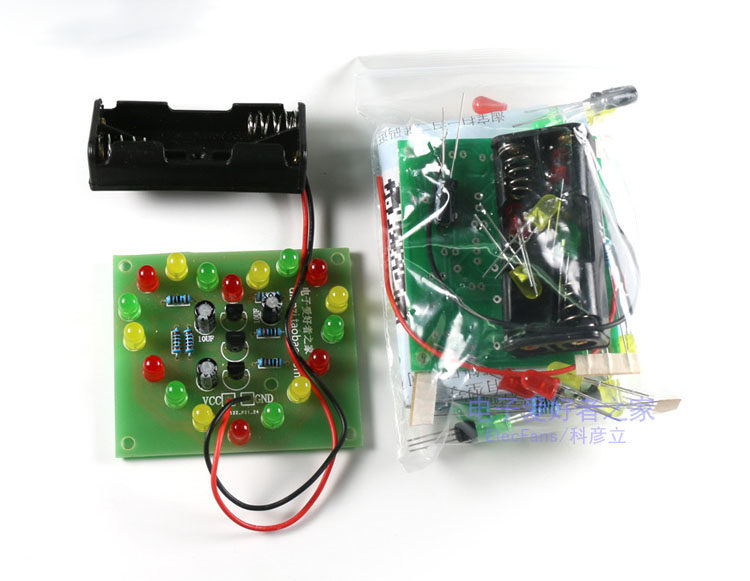

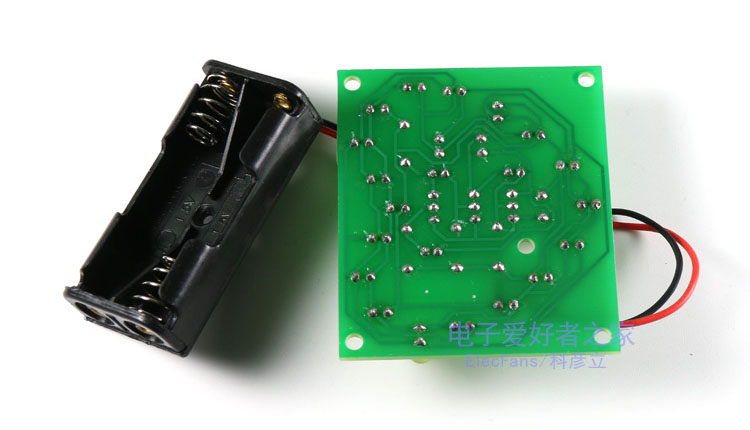

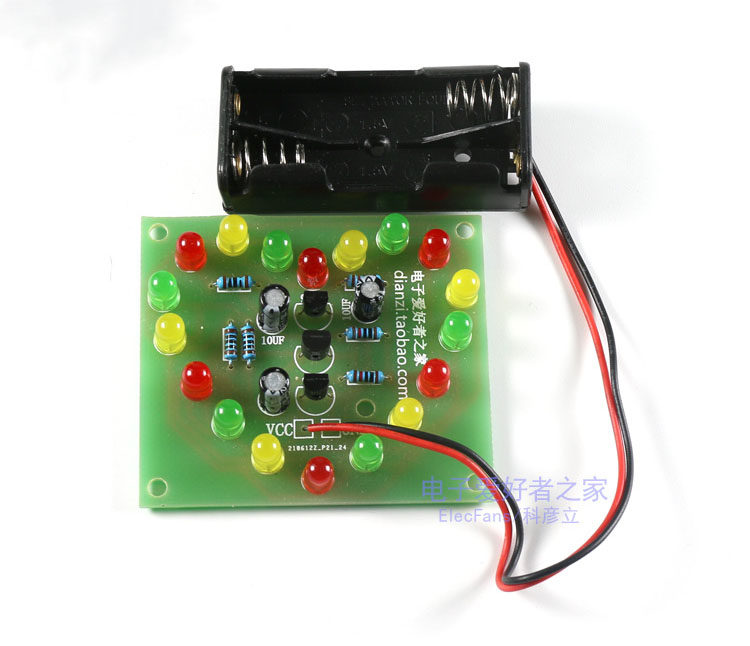

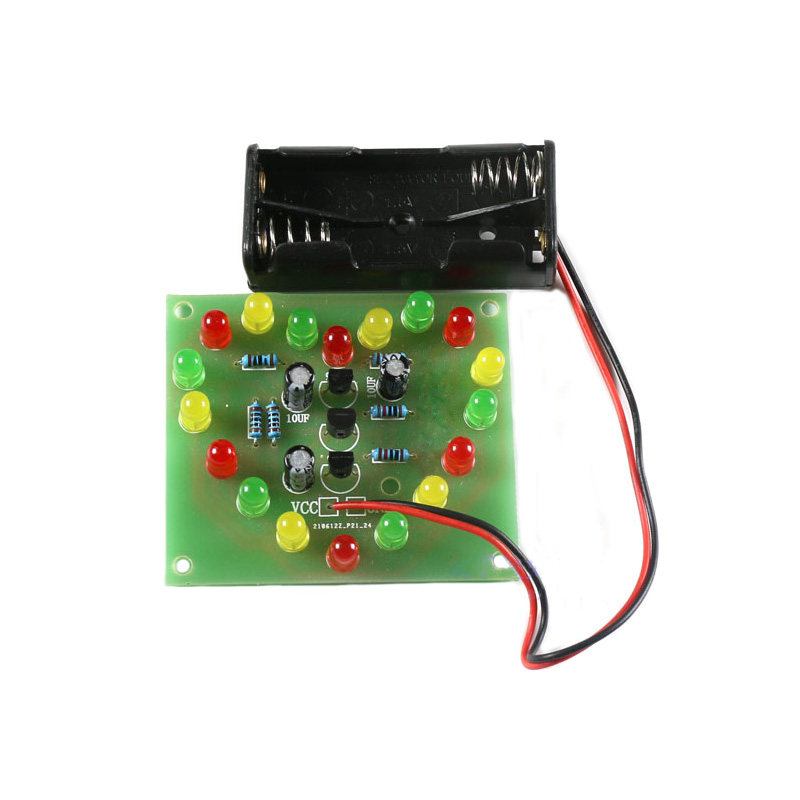

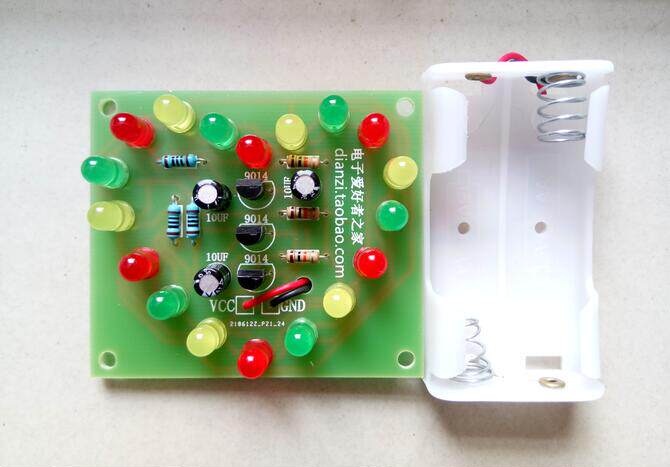

[LED心形闪烁灯套件]

[参数：]

[供电电压：3-4.2V]

[板子尺寸：5.1*5.9cm]

[功能介绍：]

   [三色LED循环灯套件,极具流动色彩的循环灯套件产品。本款套件由18只红、黄、绿相间的LED，分成3组，排列组成一个心形的图案，并由三极管振荡电路驱动，使三色的心形图案不断的按顺时针方向旋转闪亮，特别是在夜间使用时，流光溢彩,动感绚丽，寓意深远。是在圣诞、元旦、春节、情人节等喜庆节日、温馨时刻表达爱心礼物的不错的选择！元件布局美观，方便焊接和提高美观度。]

[元件小提示][：板子上和原理图上的电解电容是10uf的，由于实际焊接10uf测试的时候，流水灯的速度较快，为了减慢速度，所以发的是47uf的电解电容，大家把47uf的电容焊接在10uf的位置上就可以了，这样显示的效果会更好一些。]

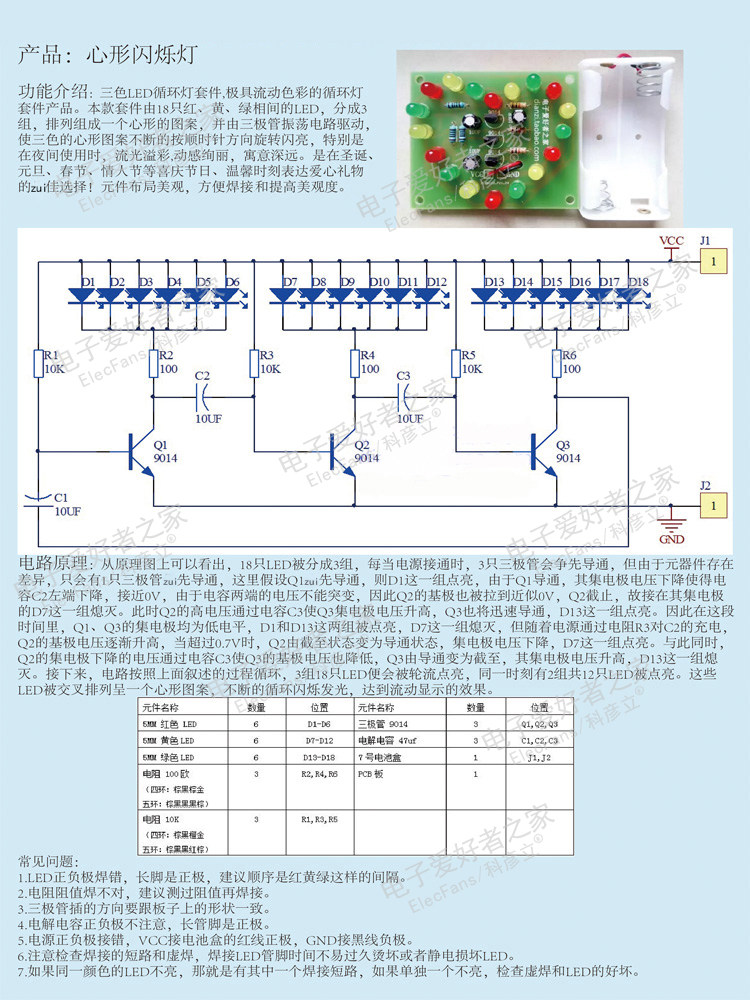

[电路图：（可另存为到电脑）]

[电路原理：][从原理图上可以看出，18只LED被分成3组，每当电源接通时，3只三极管会争先导通，但由于元器件存在差异，只会有1只三极管ZUI先导通，这里假设Q1ZUI先导通，则D1这一组点亮，由于Q1导通，其集电极电压下降使得电容C2左端下降，接近0V，由于电容两端的电压不能突变，因此Q2的基极也被拉到近似0V，Q2截止，故接在其集电极的D7这一组熄灭。此时Q2的高电压通过电容C3使Q3集电极电压升高，Q3也将迅速导通，D13这一组点亮。因此在这段时间里，Q1、Q3的集电极均为低电平，D1和D13这两组被点亮，D7这一组熄灭，但随着电源通过电阻R3对C2的充电，Q2的基极电压逐渐升高，当超过0.7V时，Q2由截至状态变为导通状态，集电极电压下降，D7这一组点亮。与此同时，Q2的集电极下降的电压通过电容C3使Q3的基极电压也降低，Q3由导通变为截至，其集电极电压升高，D13这一组熄灭。接下来，电路按照上面叙述的过程循环，3组18只LED便会被轮流点亮，同一时刻有2组共12只LED被点亮。这些LED被交叉排列呈一个心形图案，不断的循环闪烁发光，达到流动显示的效果。]

[焊接视频：]http://v.qq.com/x/page/q0808m6upgc.html

[资料链接：][https://pan.baidu.com/s/1fzH48bfVe70W6kdXO8-R9Q]&[nbsp;提取码：a1b2]

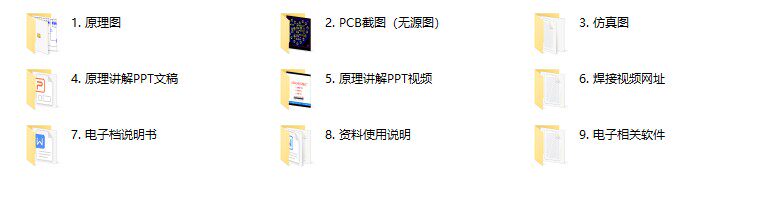

[可提供资料：]

[说明书]

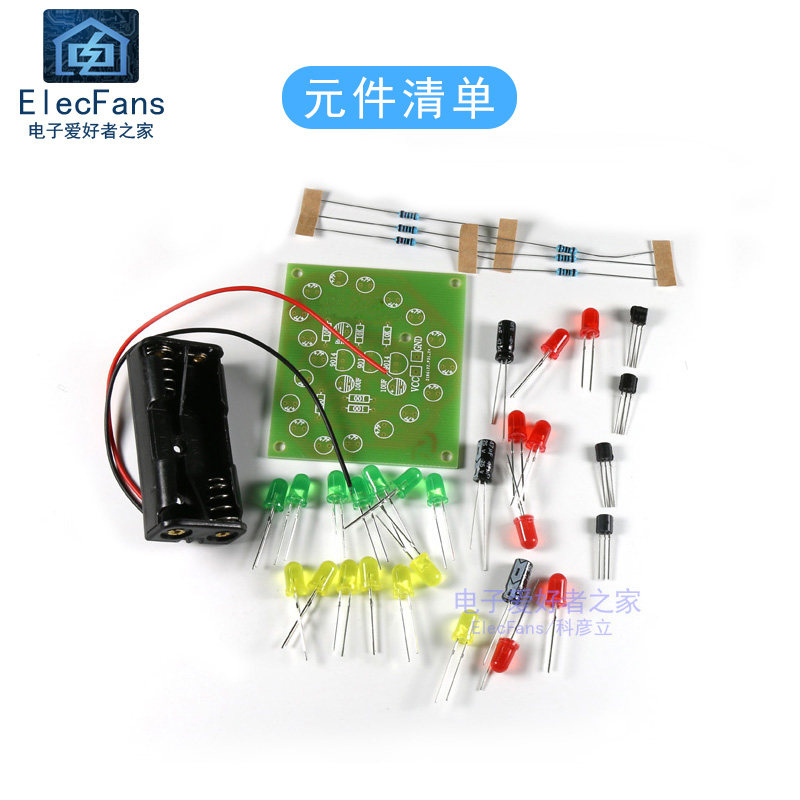

[发货清单：]

 [注意事项：]

[1.注意板子上的元件从体积小的开始焊接，然后再焊接大的。]

[2.个别元件如电阻电容等暂时缺货，我们会发其符号电路原理的他附近值的元件代替，蓝色的金属膜电阻的可能换成灰色的碳膜电阻发，灰色的碳膜电阻的也可能换成蓝色的金属膜电阻来发。是一样的效果。]

[3.焊接好后，请自助调试，焊接没出错的话一般都可以成功，如果焊接失败，本店只能协助您查看问题所在，我们不能保证您一焊接就能成功，这个也是为什么工厂生产线上需要维修工的原因，电子产品因为静电击穿，因为电源正负极接错烧坏，因为虚焊，因为元件焊接错位置等等等等原因出现问题的几率很大，别总说板子线路是有问题的，这个板子卖了几万人，出问题的就几十个人！我们尽力做到良好的售后服务，尽力协助各位朋友完成制作。因此，当遇到制作出来的成品没有达到我们所描述的效果时，请先不要急于]

[给我们评价，记得联系我们的售后服务，我们会竭尽全力。谢谢合作，祝大家购物愉快！]
