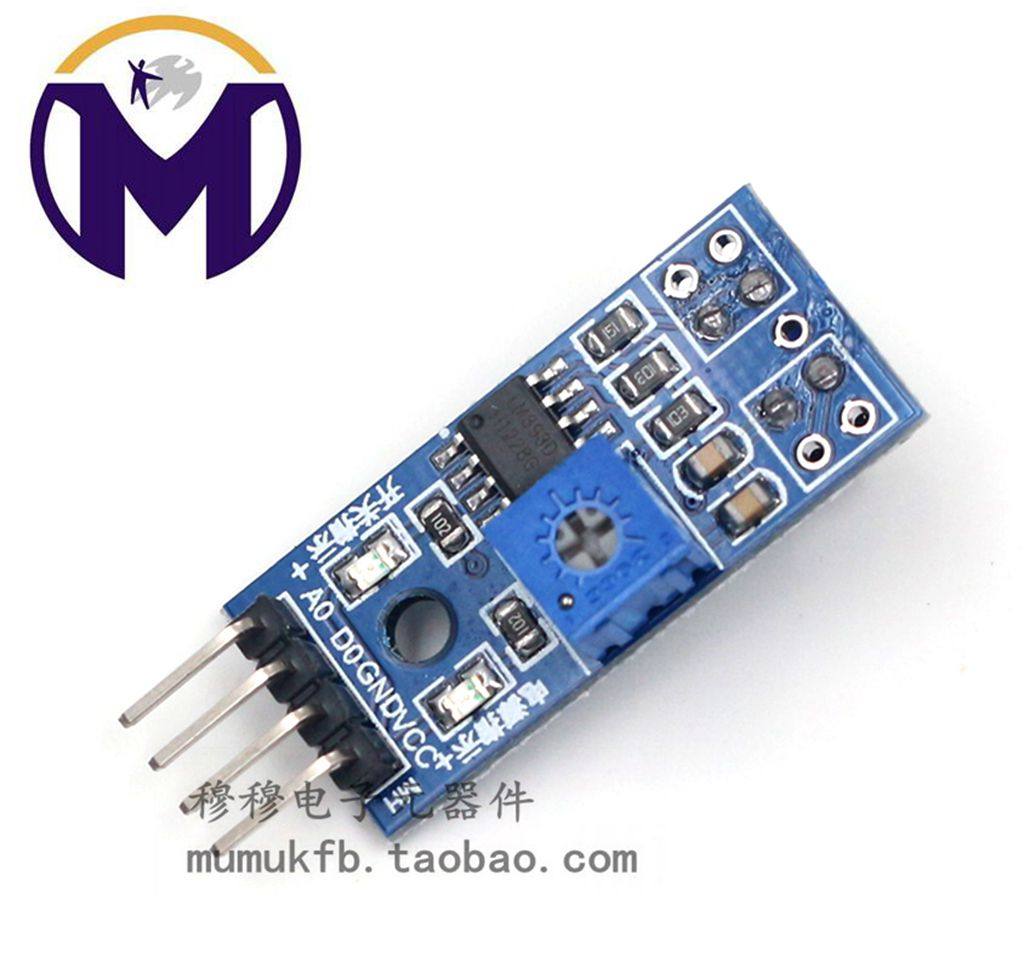

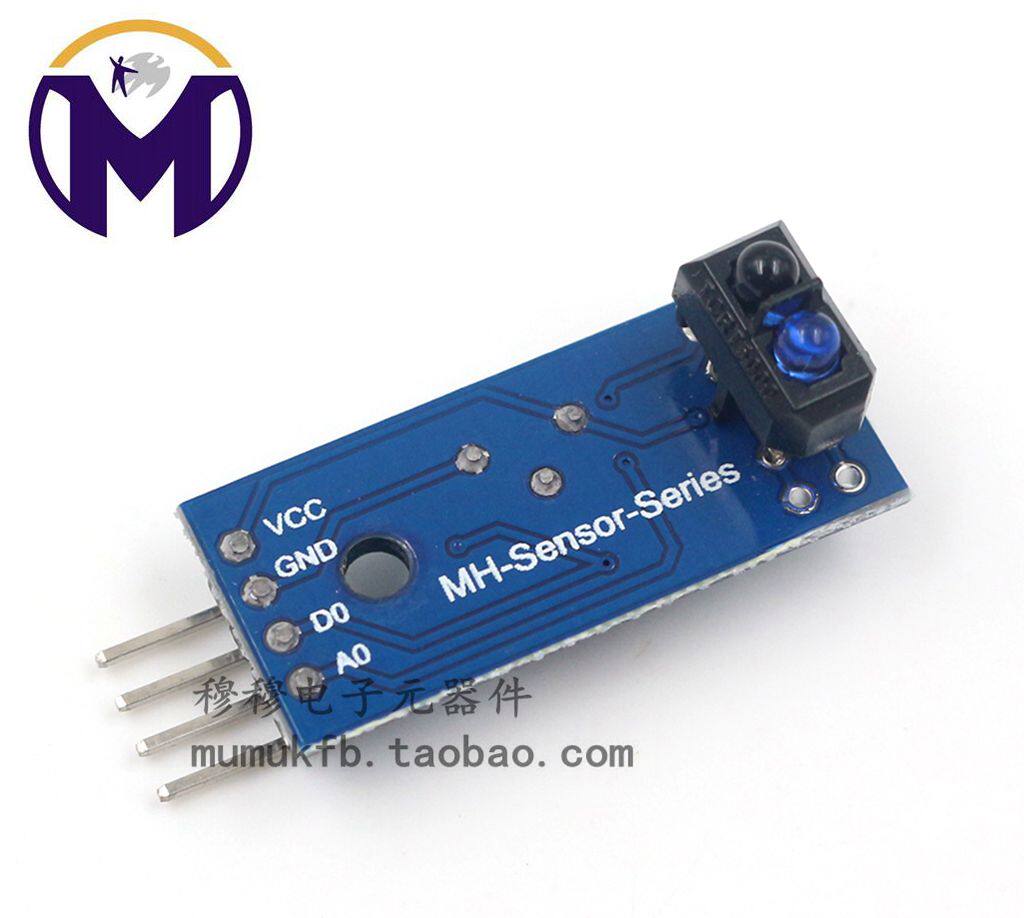

Новый модульный поиск модуля модуля предотвращения препятствий датчик поиска TCRT5000 Инфракрасный отраженный датчик
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
использовать:
1. Способность данных с электрическим измерителями импульсов
2. Тест на бумагу для пикала факса
3. Тестирование препятствий
4. Обнаружение черно -белой линии
Характеристики модуля:
1. Используйте инфракрасный датчик рефлекса TCRT5000
2. Расстояние обнаружения: 1 мм ~ 8 мм применимо, расстояние фокуса составляет 2,5 мм.
3. Выход компаратора, сигнал чистый, форма волны хороша, а вместимость водителя сильна, более 15 мА.
4. Чувствительность регулировки регулируемого потенциометра с несколькими цирками.
5. рабочее напряжение 3.3V-5V
6. Выходная форма: вывод цифрового переключения (0 и 1)
7. Для легкой установки есть фиксированное отверстие для болта

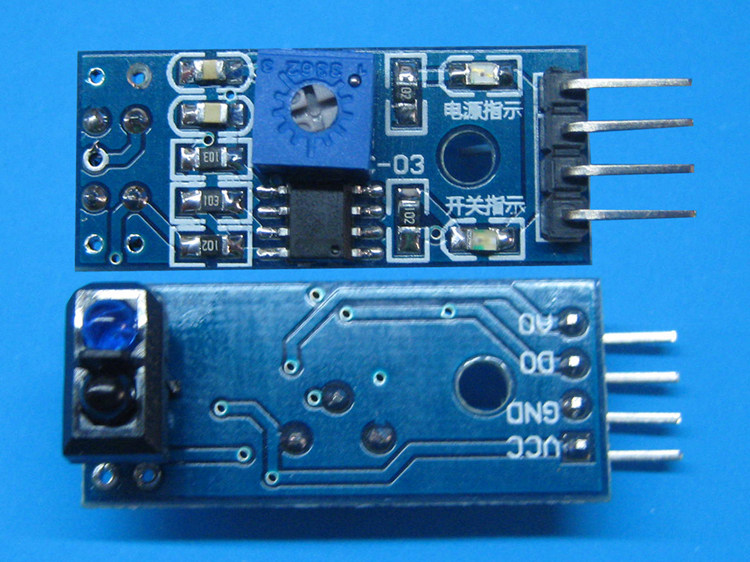

8. Маленькая плата Песката: 3,2 см х 1,4 см
9. Используйте ширину напряжения LM393 Comporator
Введение функции модуля:
Инфракрасный диод передачи датчика TCRT5000 постоянно запускает инфракрасные лучи. Когда излучаемые инфракрасные лучи не отражаются или не отражаются, но сила не достаточно большая, оптический триод всегда находится в состоянии. Объект появляется в диапазоне обнаружения, инфракрасные лучи отражаются, и прочность достаточно большая. Триод, чувствительный к свету, насыщен. В настоящее время выходной конец модуля высок, что указывает на то, что диод освещен.

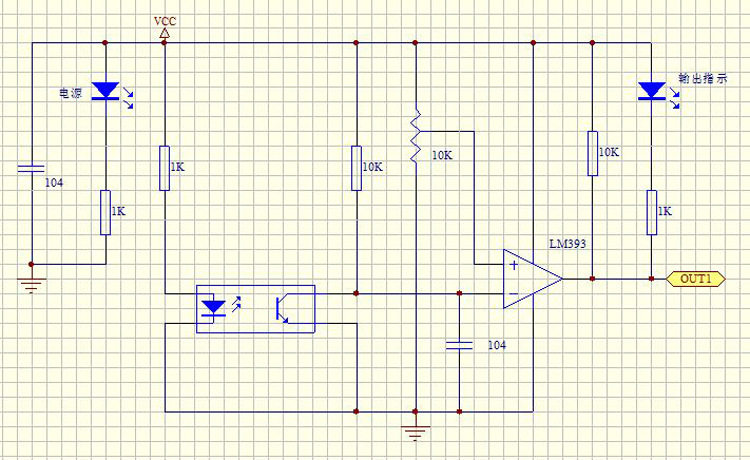

Принципиальная электрическая схема
