20 28 35 39 42 Шаг привода драйвера M420B Заменить M415B 2A 128 Subdivision

Цена: 2 325руб.    (¥110)
Артикул: 39081295274

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:steppermotor
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥611 289руб.
¥7.5159руб.
¥601 268руб.
¥51010 716руб.
  • Информация о товаре
  • Фотографии

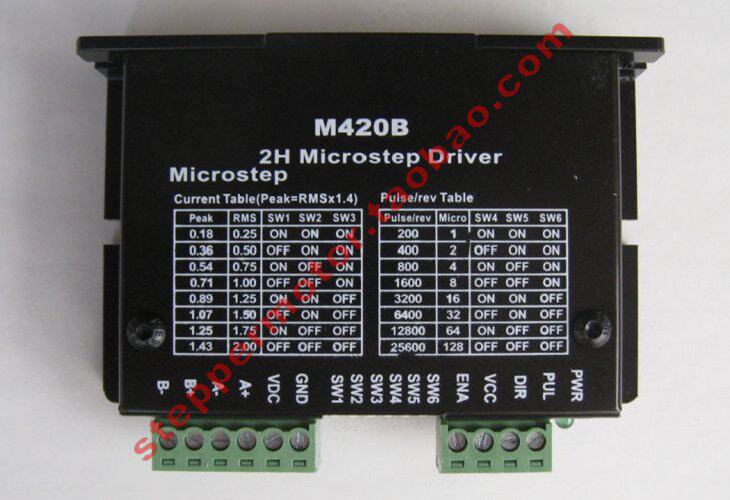

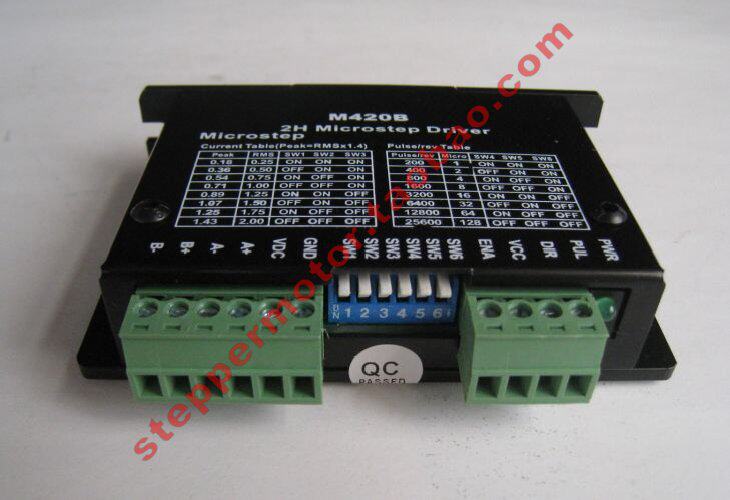

Привод M420B может заменить M415B

Максимальный ток привода 2а максимум 128 подразделения

Подходит для вождения 20 28 35 39 42 Материал базовый номер шаговый двигатель

Подходит для различного небольшого оборудования и инструментов автоматизации, таких как маркировочные машины, маркировочные машины, машины для резки слов, платтеры, небольшие гравирующие машины, машины с ЧПУ,

Механизм передачи, медицинские устройства и т. Д.Существуют значительные улучшения в собственной вибрации, шуме, точности и выходном моменте двигателя на высокой скорости.





Обзор



l Высокая производительность, низкая цена

l Напряжение питания18~40VDC

l Драйн ток0.21~1.5A

l Автоматическая полуоткрытая функция

l Самая высокая динамика128Сегментация

l Вход сигнала оптического изоляции

l Функция оптимизации электрического шума

l Метод постоянного потока двойного полюса

l Самая высокая частота рубки100KHz

l Нетронутая форма и простая в установке



Электрический параметр

     проект

минимальное значение

Типичный

максимальное значение

единица

Напряжение питания

18

24

40

V

Средний выходной ток

0.21

1

1.50

A

Логический входный ток

6

15

30

mA

Частота импульсного отклика

      -

      -

100

KHz

Пульс низкий электрический время времени

      5

      -

1

us



Текущие настройки                              Настройки сегментации



PK Current

SW1

SW2

SW3



MSTEP

SW4

SW5

SW6

0.18A

ON

ON

ON

1

ON

ON

ON

0.36A

OFF

ON

ON

2

OFF

ON

ON

0.54A

ON

OFF

ON

4

ON

OFF

ON

0.71A

OFF

OFF

ON

8

OFF

OFF

ON

0.89A

ON

ON

OFF

16

ON

ON

OFF

1.07A

OFF

ON

OFF

32

OFF

ON

OFF

1.25A

ON

OFF

OFF

64

ON

OFF

OFF

1.43A

OFF

OFF

OFF

128

OFF

OFF

OFF





Описание проводки





Сигнал

Функция

PUL

Импульсный сигнал: подъемный край действителен, а импульс изменяется от низкого до высокого, является углом шага для двигателя.

DIR

Сигнал направления:TTLРовный диск, чтобы изменить рулевое управление мотора

OPTO

Питания оптокуплера

ENA

Включить сигнал: отключить или позволить водителю работать, низкий уровень запрещает

GND

DC Power

+V



Положительный полюс источника питания постоянного тока (типичное значение24VDCПолем

A+

МоторAВзаимно

A-

МоторAВзаимно

B+

МоторBВзаимно

B-

МоторBВзаимно

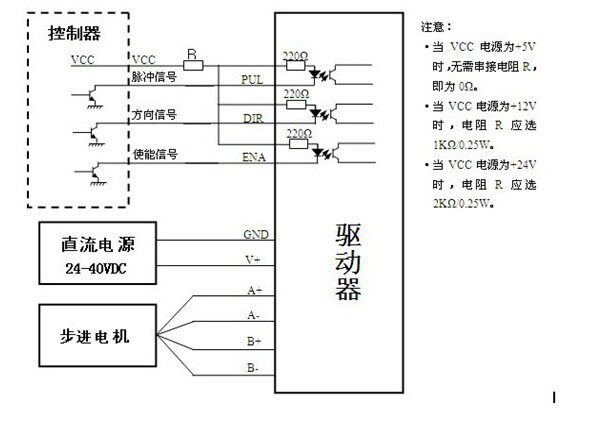

Схема подключения:
