Мотор, принтер, 1, 5A, 42, 401A, 8 градусов, 3, 3D печать
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

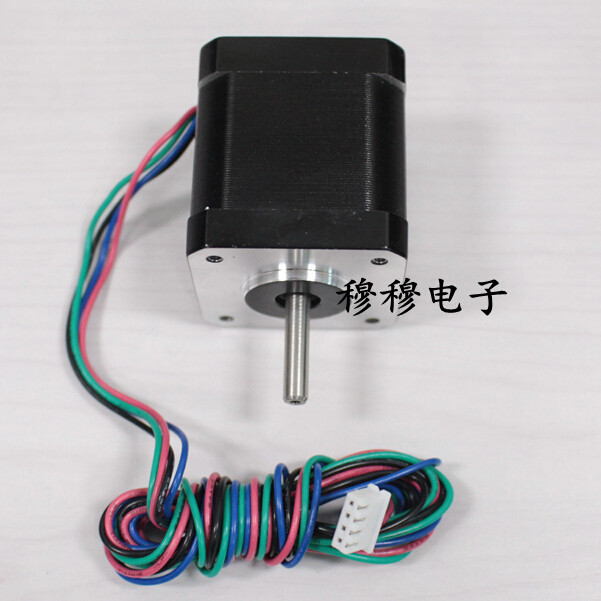

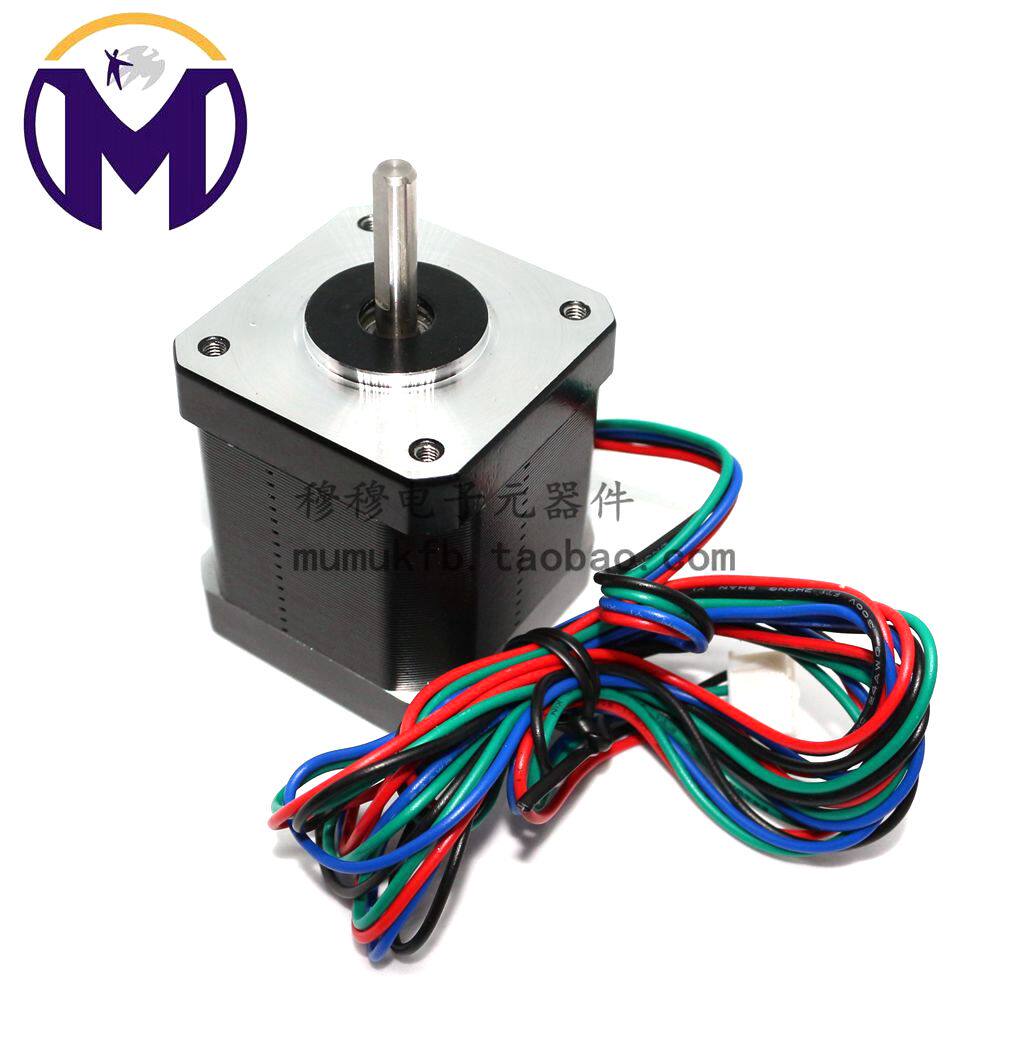

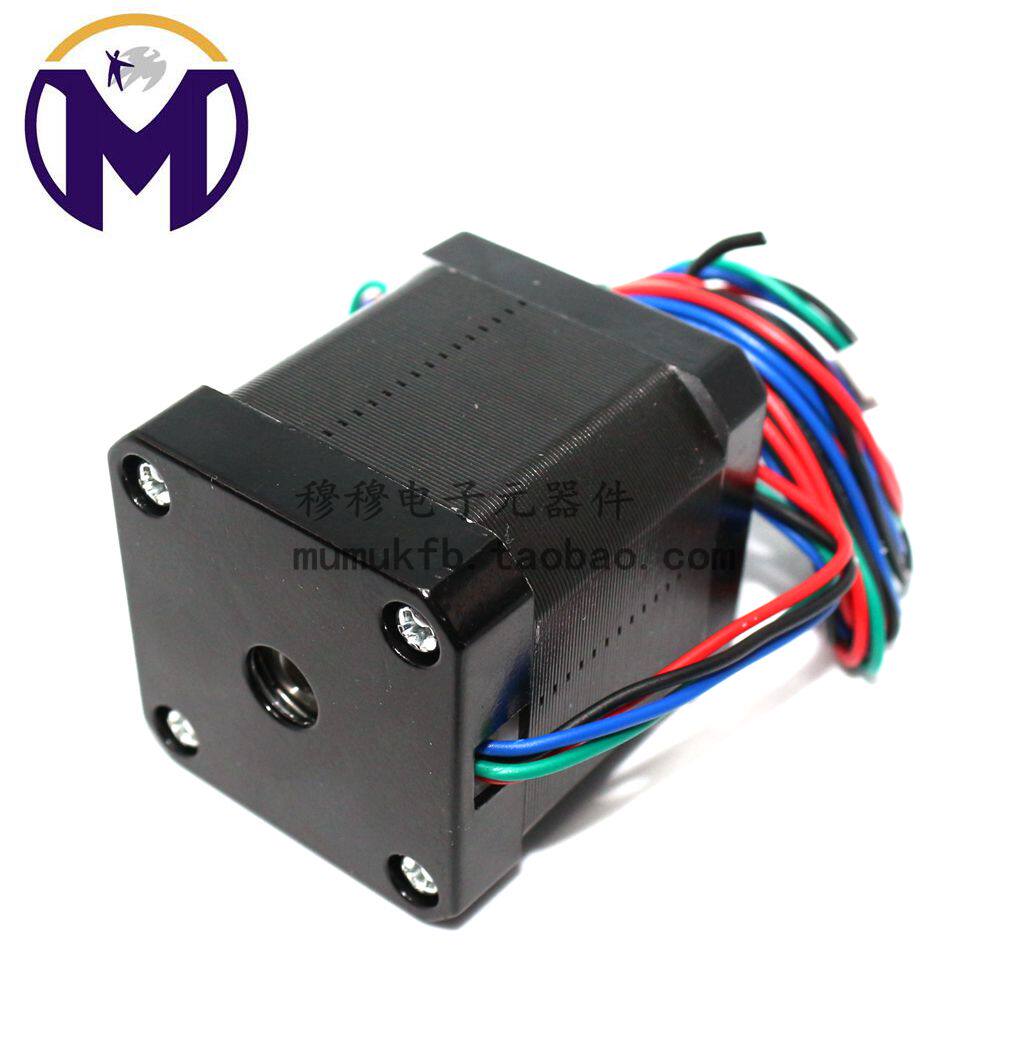

42BYGH47-401A
Reprap 42 двухфазный четырехстрочный шаг-шаг двигателя-3D Самый важный компонент мощности
Проще говоря, двигатель в двигателе представляет собой двигатель, который точно управляет вращением через импульс тока, а импульс тока обеспечивается блок, управляемым шагом.Итак, надоедовано&LDQUO”&LDQUO”Существует два типа Step Motor: биполярный и отдельный полюс.
Технические характеристики:
Вес: 0,4 кг
2 фазы
Угол шага: 1,8&Plusmn; 5 % градуса/шаг
Напряжение: 12 В.
Ток: 1.2a/фаза
Уровень сопротивления: 10.0&Plusmn; 10 %&Уга;/фаза
Значение индуктивности: 20&Plusmn; 20 % MH/фаза
Ведущий стиль: AWG26 UL1007
Оснащен 4 свинцом
Держите крутящий момент: 48n.cm min
Тормозный крутящий момент: 2,6 н.
Изоляционная класс: б
Крутящий момент ротора: 68G.CM2
NEMA
&Биполярный шаг, используемый в NBSP;Он определяет размер поверхности двигателя (если вы посмотрите вниз,“ занимая район”) без определения длины.NEMA 17 означает 1,7x1,7 дюйма, NEMA 23 составляет 2,3х2,3 дюйма.Но чем больше размер, тем больше крутящий момент, тем больше крутящий момент и NEMA 14 может быть более мощным, чем NEMA 23.Размер не самый важный, но необходимо выбрать двигатель умеренного размера для удовлетворения требований к производительности и легкого дизайна одновременно.
Шаг угол
 &Град;°x 200 = 360&Град;.Вы можете выбрать меньший и более точный угол, но если угол больше, вам необходимо сотрудничать с передачей снижения скорости.
Ток и мощность
 До тех пор, пока теоретически мощности, управляемый шагом, может контролировать выход тока, может использоваться любое напряжение питания, чем номинальное напряжение двигателя.Если движущий блок не может контролировать ток, необходимо использовать напряжение источника питания, близкое к тому же фиксированному напряжению, в противном случае электрической возможностью является риск перегрева.
Держите свой крутящий момент
 Для сжимания Уэйда, потому что ему необходимо сжимать и печатать пластиковое сырье, это требует большего крутящего момента.В принципе, 5 -шаговый двигатель не совсем такой же, но для двух на оси z лучше всего быть той же спецификацией.
размер
 Согласно стандартным спецификациям двигателя NEMA 17, расстояние отверстия между двумя отверстиями для установки должно составлять 31 мм.Эта информация должна быть полезна для студентов, которые собирают старый мотор.
Проводка
 Есть 5 стежков, но его нельзя использовать для 3D -принтеров.
Рассеивание тепла
 Следовательно, пластиковый кронштейн двигателя может быть растаял, поэтому можно использовать только часть нагрузки.PLA обладает худшей термостойкостью, чем ABS, и он начал становиться от 60 до 65 ° C. ABS начинает между 105 и 120 ° C.
как купить

- Длина двигателя: длина линии 48 мм 1 метр
- Держите крутящий момент: 5 нм
- Оцененное напряжение: 3,6 В
- Угол шага: 1,8°
- Каждая фаза сопротивление: 3Ω
- Каждая фаза индуктивность: 5mhh
- Каждый фазовый ток: 1,2а

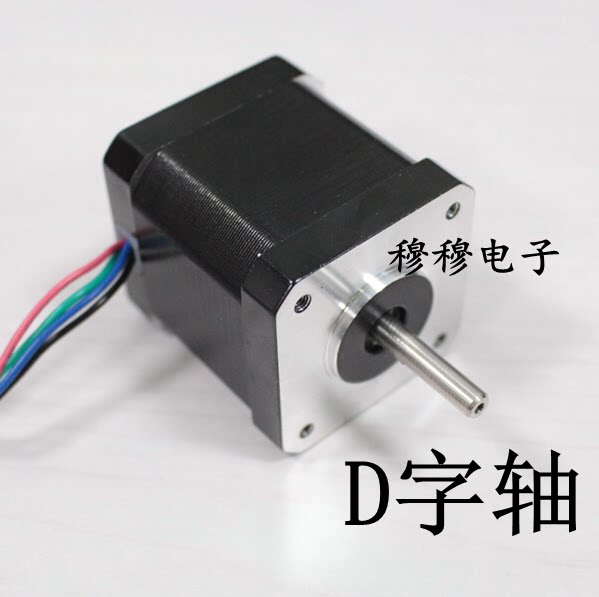

- Диаметр оси: 5 мм (с плоской разрезой, удобная установка не проскальзывает))
- 4 игла дизайна: красный, синий, черный и черный
 Вам нужно в общей сложности 5, 1 x -ось Y, 2 оси и 1 сжатие.
