3D Printer Kit 2004lcd Mega2560 R3 Ramps1.4 Драйвер управления двигателем
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 4 4988 драйвер

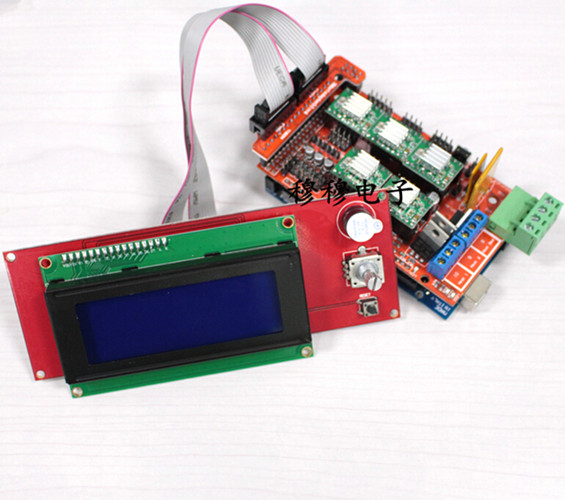

- 5 Driver Band 2004 Дисплей
- 4 Driver Band 2004 Дисплей

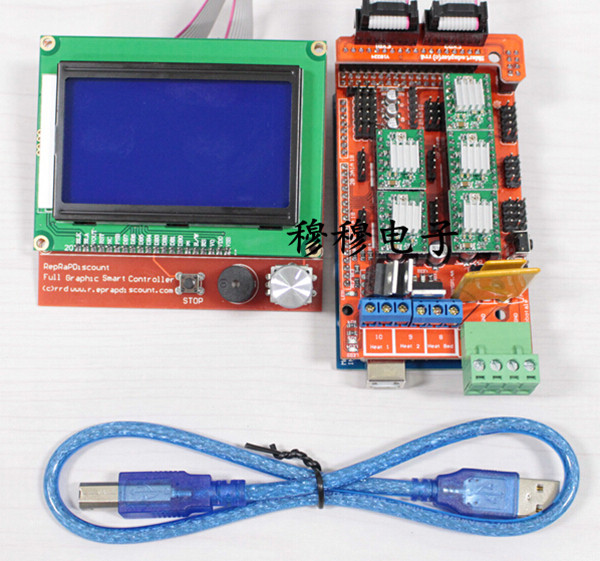

- 5 водителей 12864 Китайский дисплей
- 4 драйвера 12864 Китайский дисплей
- 5 4988 драйвер
| Цвет: | 4 4988 драйвер, 5 4988 драйвер, 5 водителей 12864 Китайский дисплей, 5 Driver Band 2004 Дисплей, 4 драйвера 12864 Китайский дисплей, 4 Driver Band 2004 Дисплей |
Этот аксессуар имеет 5 радиаторов, что является хорошим рассеянием тепла для водителя A4988
Специальная записка:
1. Рампы не приводят диод D1 к мега -плате, то есть необходимо привести к питанию платы MEGA2560 отдельно, непосредственно использовать USB 5V или электроэнергию через подключение к питанию (чиновнику не рекомендуется превышать источник питания 12 В) ПолемПожалуйста пойми.Друзья, которые хотят напечатать с ЖК -дисплеев, также должны обеспечить питание на рампы 1.4, иначе они не могут быть использованы.
2. Благодарность электроэнергии перевернута. Плата привода двигателя будет возможна для сжигания чипа и схемы. Пожалуйста, подтвердите его еще раз, а затем включить.
1. Модули и устройства, которые необходимо использовать:
- Arduino Mega2560 Основная плата управления (этот пакет включает): это мозг 3D -принтера. Он отвечает за контроль всего принтера для выполнения конкретных действий, таких как печать конкретных файлов и т. Д.;

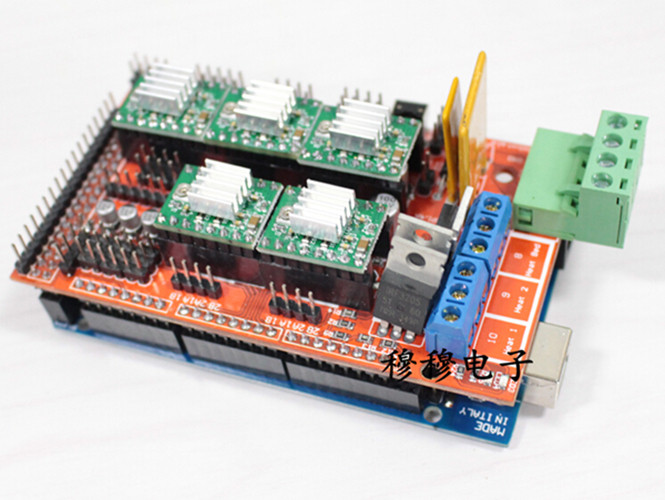

- RAMPS1.4  (содержит этот комплект): Это плата расширения основной платы управления выше. Он имеет его для подключения и управления с другим оборудованием, чтобы сыграть роль в переходном мосту;
- A4988 Step Motor Drive Poard (содержит): это используется для подключения шагового двигателя, тем самым реализуя управление основной платой управления к шаговым двигателю, реализуя движение XYZ и экструдера;
От 4 до 5 шагов в двигателях (этот комплект не включен): Это мощная часть 3D -принтера, управляемой приводной платой A4988, двигатель подключен к плате Ramps 1.4;
Нагревающая головка(Этот пакет не включен):Нагревательная головка используется для расплава печатного материала (ABS, PLA и т. Д.). Как правило, существует два электрических компонента нагревательной головки. Один электрический проволоки можно использовать для нагрева после питания. Какова температура тока на нагревающая головка, чтобы достичь лучшего контроля температуры из -за прошивки (Многие операции разрешаются выполнять после успешного получения температуры, поэтому даже если выполняется простой тест, требуются два тепловых сопротивления (другое используется для получения температуры горячего слоя),),
Тепловая шнура(Этот пакет не включен):При печати ABS, чтобы сделать его инвариантным, а первый этаж легко придерживаться платформы, общее решение - использовать горячую кровать. Горячая кровать также содержит две части. OF;
12 В питания(Этот пакет не включен):Чтобы управлять моторной и платой, вам нужно быть оснащено источником питания от 12 В 100 Вт до 200 Вт.
Приведенные выше детали являются необходимыми частями соединения схемы. Если кто -то отсутствует, соответствующая часть не будет проверена.
Другие неослабные в основном включают вентиляционные вентиляторы 12 В и не менее 3 ограниченных переключателей (если это не повлияет на тест платы, но это повлияет на использование принтера. Если вы сделаете целый принтер, это необходимо, особенно на предельный переключатель) сущность
2. Подготовка:
Перед началом и тестированием вам нужно какое -то необходимое программное обеспечение:
Arduino IDE, который используется для передачи прошивки в основную плату управления, загрузите место
Прошивка, которая является программой, которую необходимо выполнить на основной плате управления, передает ее в основную плату управления, загружает адрес:, Метод передачи: открыть Arduino IDE, выберите инструменты меню-> Board ->Arduino Mega 2560, а затем выберите инструменты последовательного порта->Serial Port ->Соответствующий последовательный порт, нажмите, чтобы скомпилировать и загрузить его на доску.Обратитесь к инструкциям в прошивке для настройки соответствующих параметров, наиболее важным является то, что тип платы конфигурации - SMAPS1.4 (найдите эту строку в файле Configuration.H #define Motherboard 33 [Должен быть изменен на 33]), Другие могут временно по умолчанию по умолчанию по умолчанию
Программное обеспечение для ПК:Загрузите соответствующую версию и установить;
Выше представлено программное обеспечение, которое вам нужно использовать. Во -первых, вам нужно часто использовать его при настройке параметров. Если параметры определяются, оно редко используется снова. Третий - это программное обеспечение для управления принтером, которое обычно использует печать.
3. Горящая прошивка:
Отредактируйте прошивку и загрузите ее на основную плату управления:
Подключите основную плату управления через USB к компьютеру, будет включен фонарь основной платы управления.
Откройте основной файл (marlin.pde) в файле Fixware с Arduino IDE. После открытия выберите файл configuration.h через вкладку и найдите:
#ifndef MOTHERBOARD
#Define Materboard
#endif
переодеться в:
#ifndef MOTHERBOARD
#define MOTHERBOARD 33
#endif
Просто временно измените эти параметры.Затем выберите инструменты меню-> Board ->Arduino Mega 2560 и выберите инструменты последовательного порта->Serial Port ->Соответствующий последовательный порт (обычно предпоследний, вы можете попробовать еще несколько раз), нажмите на стрелку правой на IDE (↠) Значок, загрузите прошивку, если вы установите вышеуказанные шаги, ошибок не должно быть.И вы можете увидеть еще одну светодиодную светильника на главной плате управления, что показывает, что его загружают; просто подождите, чтобы завершить.
4. Подключитесь к другим платам и тестам:
Разверните кабель передачи данных USB и подключите плату RAMPS 1.4 к основному классу управления. Будьте осторожны, чтобы не подключить ошибку. Контакты на задней части на панелях должны быть подключены к основной плате управления.Затем подключите два термистора к соответствующему положению платы. Давайте сначала откроем программное обеспечение Printrun (третье программное обеспечение выше), выберите последовательный порт (обычно последний) и установите скорость передачи (250000).Если соединение нормальное, будет быстрый текст, который будет успешно подключен справа, и следующая кнопка «Работа» будет использоваться нормально.
На программном обеспечении Printrun“check temp&Rdquo; (температура чтения), вы можете получить температуру двух термистора, потому что термистор напрямую подключен, поэтому температура, которую вы читаете Есть ошибки, пожалуйста, проверьте.
Несмотря на то, что нет нагревающей головки подключения и горячего слоя, вы можете выполнить простой тест. Сначала подключите источник питания 12 В, а затем установите температуру нагревательного слоя и нагревательную головку 230 и 110 градусов. На это время это Показывает, что эта часть схемы нормальная, просто выключите ее.Затем введите команду в правом нижнем углу: точка M106 S255 отправляется, чтобы открыть управление вентилятором. В настоящее время будет зажжено другое красное светодиод, а ввод: точки M107 можно отключить.
Разверните питание и подключите плату водителя A4988 к плате пандусов. Обратите внимание на правильное направление, в противном случае она может сжечь доску, и вы можете обратиться к моим фотографиям.Должен быть по крайней мере один двигатель для тестирования. Моторное соединение должно быть подключено в соответствии с рисунком ниже. Как правило, порядок красного, синего, зеленого и желтого должен быть подключен. После подключения мощность подключена. Подключите двигатель на Ось x, двигатель x-оси двигателя+10 мм, двигатель поворачивается, щелкнет -10 мм, а электрическая возможность обращена вспять.Те же самые могут быть протестированы на две оси YZ (мощность должна быть сломана при изменении двигателя).Когда температура не достигается, когда температура не достигнута, вы можете установить его привод A4988 на оси XY или Z для тестирования, чтобы обеспечить нормальную норму водителя.
Если в приведенном выше испытании нет проблем, это означает, что основная цепь в порядке. Остальное состоит в том, чтобы собрать свой 3D -печать.

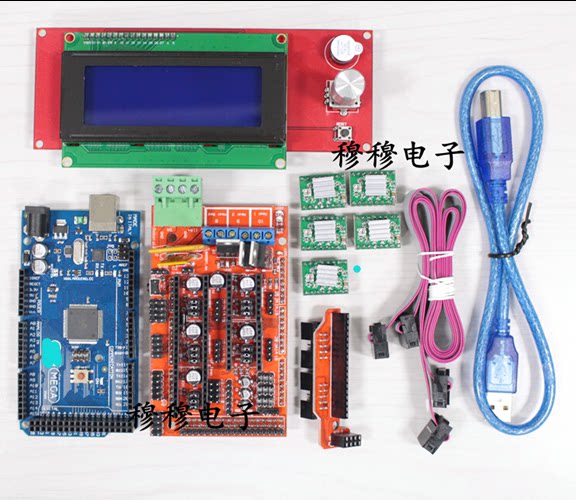

Список доставки:
Отправьте атрибут, который вы сфотографировали!
