Модуль, датчик
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Скачать информацию о продукте:http://pan.baidu.com/share/link?shareid=47615182&uk=2164862926
Использование продукта:
Комплект роботов, капли дождя, датчики дождя могут использоваться для мониторинга различных погодных условий и преобразованы в чисел сигнал и выпуск AO.
Описание продукта:
1. Датчик использует высококачественный двухсторонний материал FR-04 с большой площадью 5,0*4,0 см и обрабатывается никелированной поверхностью. охватывать;
2. Выход компаратора, сигнал чистый, форма волны хороша, а емкость драйвера сильна, превышающая 15 мА;
3. Отрегулируйте чувствительность положения распределения мощности;
4. Работое напряжение 3.3V-5V
5. Выходная форма: вывод цифрового переключения (0 и 1) и аналоговый выход на напряжение AO;
6. Для удобной установки есть фиксированные отверстия для болтов
7. Маленькая плата размер платы: 3,2 см х 1,4 см.
8. Используйте ширину напряжения LM393 Comporator
Функции:
Подключите источник питания 5 В, индикатор питания яркий, а когда на индуктивной плате нет капли воды, выходной выход на высокий уровень, индикатор переключателя погашает, капля воды, выход DO - низкий уровень , индикатор переключателя включен,
Смажьте капли воды выше и вернитесь на высокий уровень выхода.СущностьСущностьСущность
Выход моделирования AO может подключить количество дождя поверх порта AD одного микрокомпьютера с одним -хип.
Do TTL цифровой вывод также может подключить единый микрокомпьютер, чтобы определить, есть ли дождь.
Проводка:
1. VCC: положительный источник питания положительный (3-5 В)
2. GND:Негативное источник питания
3. Do: Выход сигнала TTL переключателя
4, AO: выходной сигнал
Доставить ясно

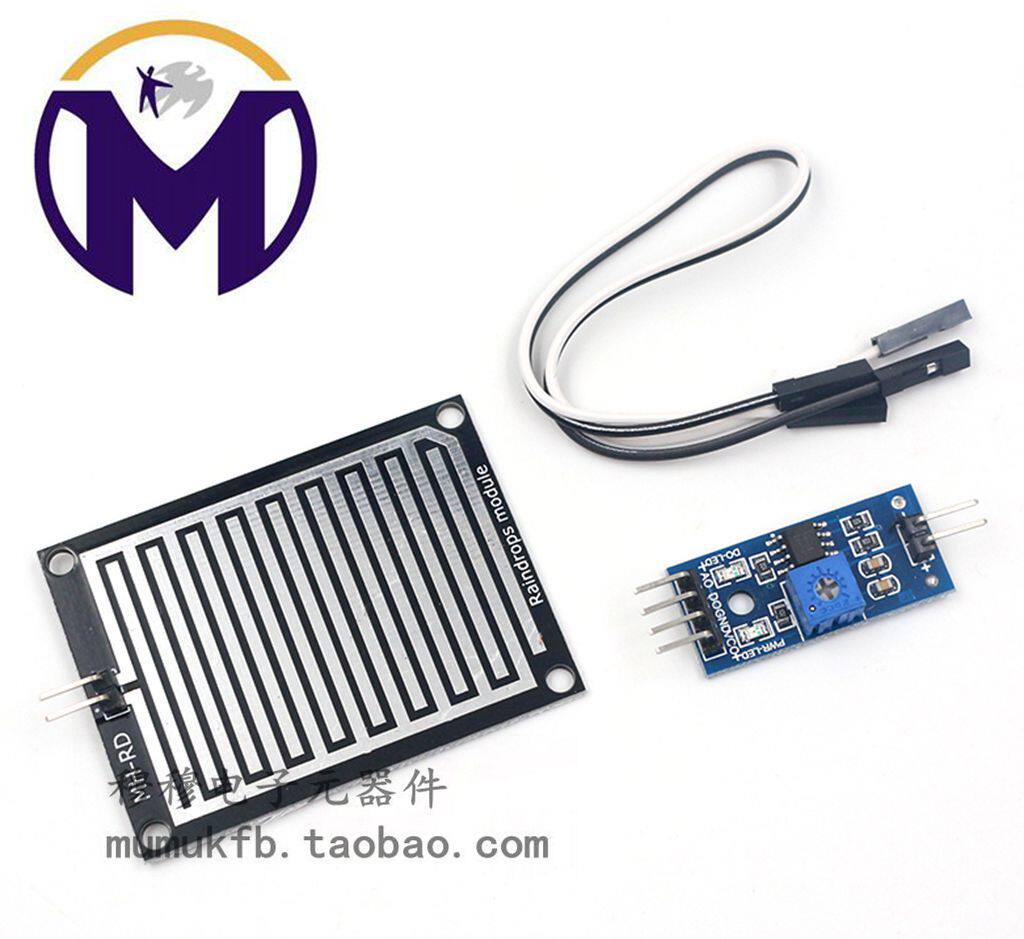

1. Как показано на показанном рисунке, один кусок датчика дождя капли и управляющая плата
2, 20 см линии Dupont, удобная проводка
