Beitian Ten Generation GPS Модуль управление полетом Управление полетом ВВС УПРАВЛЕНИЕ M10050 AMBER BITJUN QMC5883 COMPASS BE-880

Цена: 2 008-2 325руб.    (¥95)
Артикул: 37269978100
Доставка по Китаю (НЕ включена в цену):
212 руб. (¥10)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:深圳北天通讯
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥ 100 972 050руб.
¥20423руб.
¥601 268руб.
¥10212руб.
  • Информация о товаре
  • Фотографии

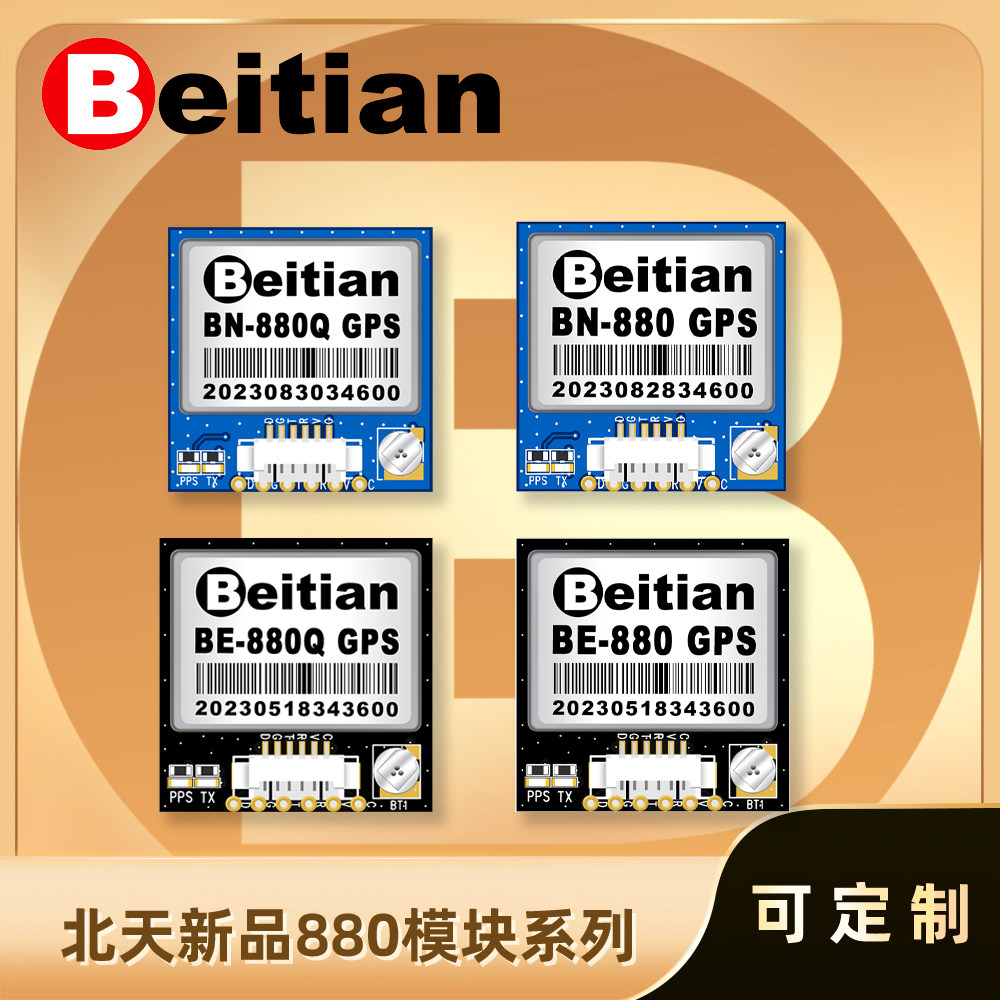

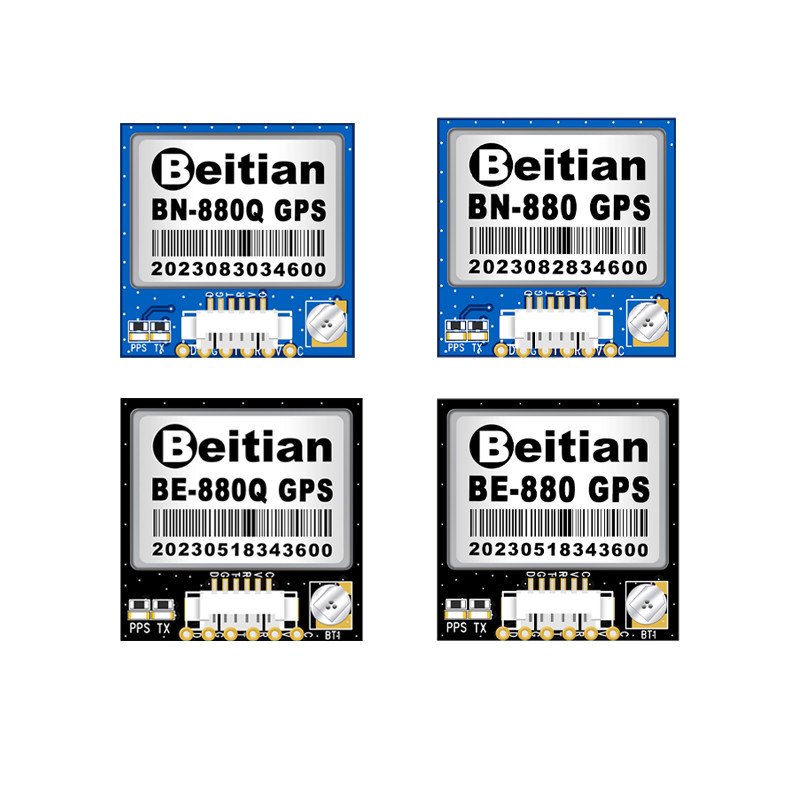

Цвет: Обычная производительность трехмодов BE-880 QMC5883, Обычная производительность трехмодами BE-880Q QMC5883, Двойной режим BN-880 HMC5883, Двойной режим BN-880Q QMC5883




Отгрузка по умолчанию: GPS+Glonass Dual -Mode Position,Встроенный в вспышке, 5 В питания,Выход уровня TTL, 9600, выход 1 Гц, выход протокола NMEA-0183, HMC5883L Compass.


Таблица параметров:

Женьшень число

объяснять яркий

Характеристики чипа

чип

M8030-KT

частота

GPSL1,GLONASS L1,BDS B1,GALILEO E1,SBAS L1,QZSS L1

Работамодель

GPS,GLONASS,BDS,GALILEO, SBASиQZSSСущностьпо умолчаниюGPS+GLONASS+SBAS+QZSSСовместное позиционирование.Для клиентов с высокой точностью рекомендуется использовать егоGPS+GLONASS+SBAS+QZSS+GALILEOилиGPS+BDS+SBAS+QZSS+GALILEOРежим позиционирования соединения.

ряд

72 Поиск канала

Чувствительность

отслеживать

-167dBm

Арест

-160dBm

Холодный запуск

-148dBm

Горячий старт

-156dBm

Точность

Горизонтальная точность

2.0рисCEP 2D RMS SBASПомощь (Откройте небо)

Точность скорости

0.1m/s 95% (SA off)

Точность времени

1us

Время начала

Холодный запуск

26s

Разогрев

25s

Горячий старт

1s

Выходные данные

Поттер

4800bps- 921600bps,по умолчанию9600bps

Выходной уровень

TTLУровень

Выходной протокол

NMEA-0183Соглашение

NMEAПредложение

RMC,VTG,GGA,GSA,GSV,GLL

Частота обновления

1Hz-10Hz,по умолчанию 1Hz

FLASH

4M FLASH, Вы можете изменить конфигурацию.

Ограничение работы

высота

<50,000m

скорость

<515m/s

Гравитационное ускорение

<4g

Энергопотребление

Напряжение

ОКРУГ КОЛУМБИЯ&nbsp;3.6V-5.5V,типичный:5.0V

Текущий

нормальный50mA/5.0V

Физические параметры

размер

28mm*28mm*10mm

масса

12.0грамм

Разъем

1.25расстояние6pinСиденье

среда

Рабочая Температура

-40&deg;C ~ +85&deg;C

температура хранения

-40&deg;C ~ +105&deg;C

Индикатор

TXлампа

Повышение мигания синего света, указывая на то, что есть выходные данные

PPSлампа

Свет не включен;3DПосле позиционирования начните мигать

компас

компас

Внутренний электронный компасHMC5883

Определение трубы:

последовательность&nbsp;Число

имя&nbsp;сказать

I/O

Описывать&nbsp;Описывать

особенный&nbsp;секс

1

SDA

O

Последовательные данные-I2CВладелец автобуса/Из данных

PIN -код Data Compass

2

GND

G

ловить&nbsp;земля

ловить&nbsp;земля

3

TX

O

UARTИнтерфейс связи,TTLУровень

GPSВывод данных

4

RX

I

UARTИнтерфейс связи,TTLУровень

GPSВходной штифт данных

5

VCC

I

Основная мощность, вход DC

DC&nbsp;3.6V-5.5V;рекомендовать5.0V

6

SCL

I

Серийные часы- I2CВладелец автобуса/Часы

Пройти ногу с часами

&nbsp;

&nbsp;
BN-880 GPS интегрированный модуль

Булавки модуля:
1.SDAСущность
2.gnd, земля.
3.tx, вывод данных модуля.
4.rx, ввод данных модулей.
5.VCC, 3.6V-5,5 В.
6. SCL.
&nbsp;
&nbsp;
&nbsp;
Купите модуль и раздайте линию 6pin, 1,25 расстояния с двойной линией 15 см, как показано на рисунке ::
&nbsp;

GPS+Glonass Dual -Mode Mode Вывод данных:

$ Gnrmc, 013300.00, A, 2240,84105, N, 11402,70763, E, 0,007, 220319 ,,, D*69
$GNVTG,,T,,M,0.007,N,0.014,K,D*3A
$ Gngga, 013300,00 2240,84105, N, 11402,70763, E, 2,12, 0,59,70,5, -2,5, м, 0000*68
$ Gngsa, a, 3,10,12,20,25,31,32,26,29,41,22,1,09,0,91*1F
$ Gngsa, a, 3,74,70,73,80,69 ,,,,,,, 109,0,59,91*17
$ GPGSV, 4,1,16,01,00,300, 10,56,178,51,12,038,38,147,345,48*79
$ GPGSV, 4,2,16,16,00,207, 18,06,275,30,28,165,43,10,319,43*76
$ GPGSV, 4,3,16,25,46,050,47,29,29,44,29,13,45,31,50,296,52*7E
$ GPGSV, 4,4,16,32,56,010,52,40,257,41,46,237,42,46,123,42*77
$ GLGSV, 2,1,06,69,27,136,49,76,057,50,71,338,50,73,64,276,55*6B
$ GLGSV, 2,2,06,74,24,231,46,80,35,019,46*60
$ Gngll, 2240.84105, n, 11402.70763, e, 013300.00, a, d*7c

&nbsp;

GPS+Glonass Dual -Mode Data Test и тест сигнала:
