Специальное предложение Прямые продажи подлинные Fato Huatong JR29 (T) серия Thermal Relay JR29-25 (T25) 0,16-32A

Цена: 486руб.    (¥23)
Артикул: 37211845366

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:柳市电气之家
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • 24-32A
  • 0.16-0.25A
  • 6-8.5A
  • 3.5-5A
  • 0.4-0.63A
  • 18-25A
  • 0.25-0.4A
  • 10-14A
  • 7.5-11A
  • 0.63-1A
  • 2.8-4A
  • 1-1.4A
  • 2.2-3.1A
  • .1-0.16A
  • 13-19A
  • 1.3-1.8A
  • 4.5-6.5A
  • 1.7-2.4A
Добавить в корзину
Другие товары этого продавца
¥38803руб.
¥55811 724руб.
¥891 881руб.
¥1793 783руб.
  • Информация о товаре
  • Фотографии
Цвет: .1-0.16A, 0.16-0.25A, 0.25-0.4A, 0.4-0.63A, 0.63-1A, 1.3-1.8A, 1.7-2.4A, 1-1.4A, 2.2-3.1A, 2.8-4A, 24-32A, 3.5-5A, 4.5-6.5A, 6-8.5A, 7.5-11A, 10-14A, 13-19A, 18-25A





Отличная цена:￥ 188.00


Новые продукты
Первая волна фестиваля фестиваля фестиваля



Отличная цена:￥ 14.00






Отличная цена:￥ 65,00




Отличная цена:￥ 4,90




Отличная цена:￥ 98.50






Отличная цена:￥12,00




Отличная цена:￥ 8.20




Отличная цена:￥ 169.00




42932


















Оцененное напряжение:220VСерия продуктов:JR29
Питание катушки:220VОцененный ток:10A
Сила катушки:1KVAКонтактный переключение тока:10A
Напряжение переключения контакта:220VХарактеристики защиты:пластик
Контактная нагрузка:10AОбласть применения:Горячая/горячая перегрузка
Модель:JR29(T16)Бренд:Huatong Electromechanical
Форма формы:Обычно открыто

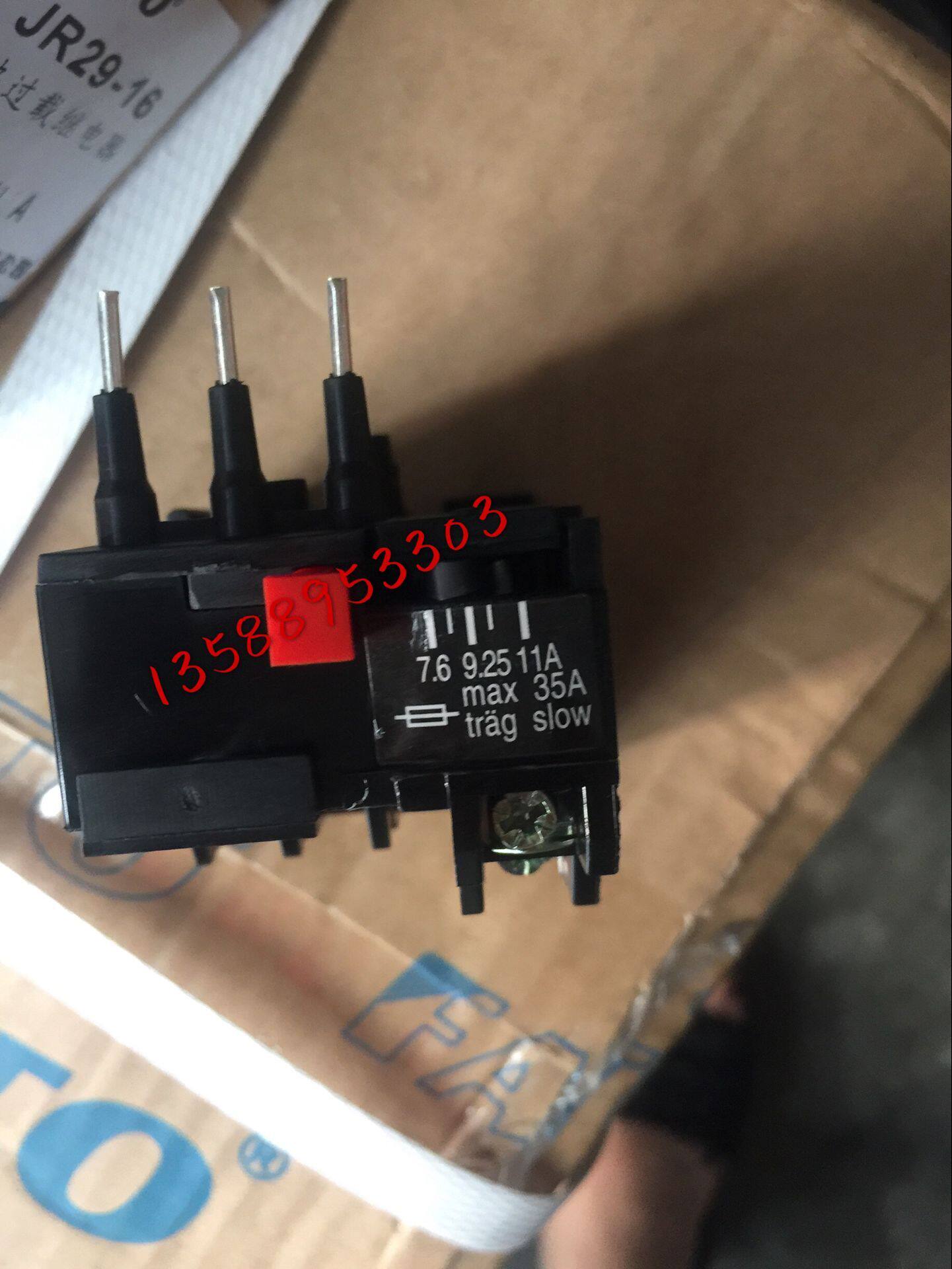

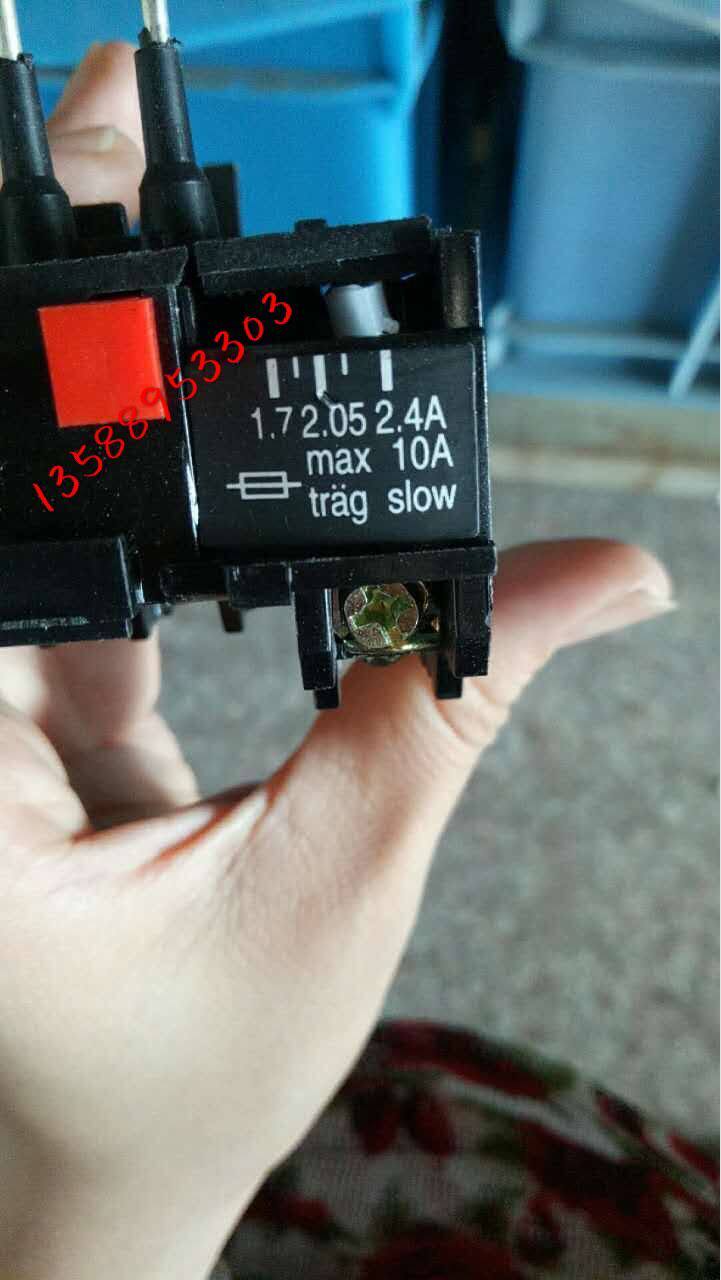

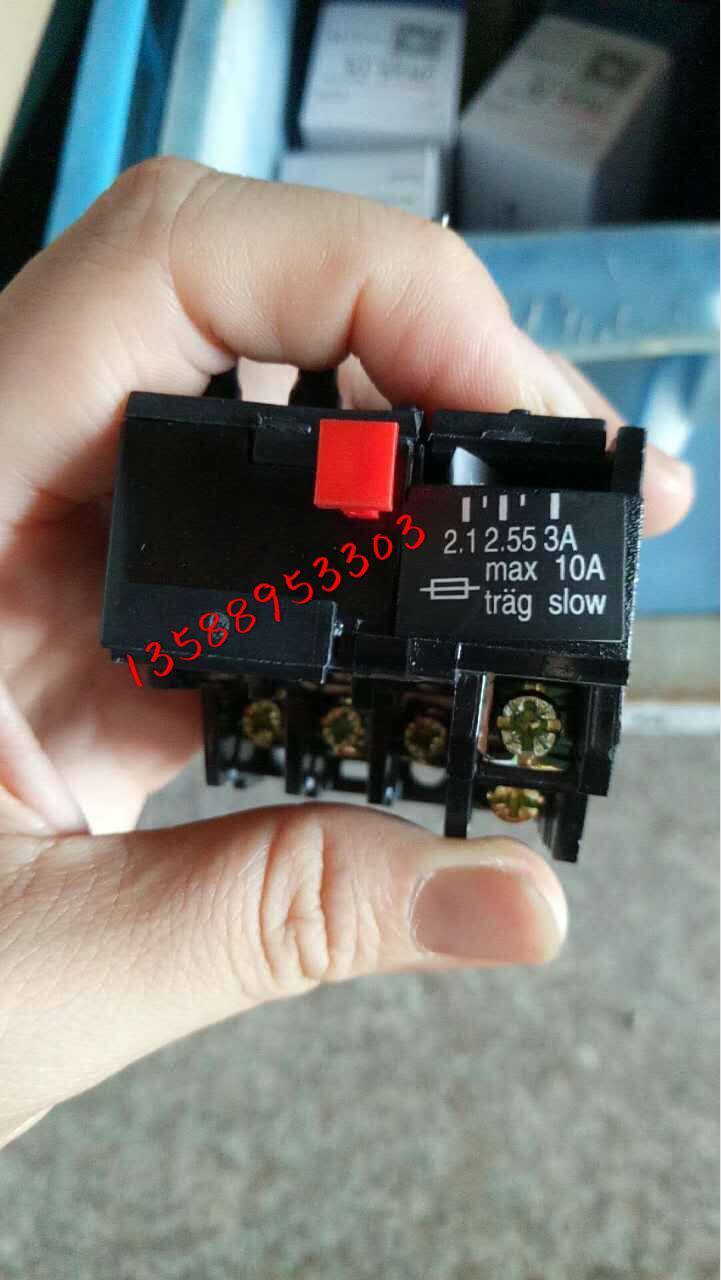

Горячая перегрузка реле JR29 (T16)Введение и инструкции продукта:

         Горячая перегрузка реле JR29 (T16)Это от тепла в тепловые компонентыТекущийЧтобы генерировать тепло, двойные металлические листы с различными коэффициентами расширения вырождаются. Когда форма меняется на определенное расстояние, нажмите на соединительное движение, чтобы контролироватьСхемаСкидка, такКонтакторПотеря власти,Основная цепьРаскрытие и реализацияМоторЗащита от перегрузки.релеБытьМоторЭлементы защиты от перегрузки широко используются в производстве с преимуществами небольшого объема, простой структуры и низкой стоимости.

иллюстрировать

горячийрелеЭто от тепла в тепловые компонентыТекущийЧтобы генерировать тепло, двойные металлические листы с различными коэффициентами расширения вырождаются. Когда форма меняется на определенное расстояние, нажмите на соединительное движение, чтобы контролироватьСхемаСмущено так, чтобы контактор был потерян,Основная цепьРаскрытие и реализацияМоторЗащита от перегрузки.релеВ качестве элемента защиты от перегрузки для электродвигателей, преимущества небольшого объема, простой структуры и низкой стоимости широко использовались в производстве.
Основные технические параметры тепловой реле
РейтингНапряжение: Самое высокое значение напряжения, которое тепловое реле может работать нормально, обычно AC 220V, 380 В, 600 В.
Рейтинг тока: Номинальный ток теплового реле в основном относится
Частота рейтинга: вообще говоря, его номинальная частота предназначена в соответствии с 45 ~ 62 Гц.
Диапазон фиксированного тока: объем тока настройки имеет свои собственные характеристики для определения.Он описывает тепловой реле в определенных условиях токаВремя действияНаслано пропорционально квадрату тока.
Роль теплового реле заключается в том, что в основном используется для проведения защиты от асинхронных двигателей перегрузки.Электрическая схема управленияОткажитесь от парковки -парковки с двигателем, которая играет защиту от перегрузки.Ввиду процесса нагрева двойных металлических срезов, передача калорий занимает больше времени, поэтому тепловое реле не может использоваться в качестве защиты с коротким циркусом, но может использоваться только в качестве символа тепловой реле защиты от перегрузки.

Метод выбора

Тепловая реле в основном используется для защиты перегрузки двигателя. Следовательно, при выборе вы должны понимать ситуацию двигателя, такую ​​как рабочая среда, начало тока, свойства нагрузки, рабочая система и обеспечение перегрузки.
1. В принципе, безопасность теплового реле должна быть максимально близка, насколько это возможно или даже для перегрузки характеристик перегрузки двигателя или под характеристиками перегрузки электрического двигателя, в то же время, когда двигатель перегружен и запускался, Тепловая реле не должно быть затронут (не действие).
2. Когда тепловые реле используются для защиты электродвигателей, которые защищают долгосрочные рабочие системы или прерывистые долгосрочные рабочие системы, они, как правило, выбираются в соответствии с номинальным током двигателя.Например, значение настройки теплового реле может быть равным номинальному току двигателя в 0,95 ~ 1,05 раза, или среднее значение тока установки реле -тепловой реле равна номинальному току двигателя,, а затем настраивает.
3. Когда тепловая реле используется для защиты двигателя повторной краткосрочной рабочей системы, тепловая реле имеет только определенный диапазон адаптивности.Если за короткий период времени есть много операций, вам нужно выбрать насыщение скоростиТок трансформаторГорячая эстафета.
4. Для специальных рабочих двигателей, которые частые и частыТемпературная релеИли тепловое сопротивление для защиты.

Структура композиции

Это нагретый элемент, двойные металлические таблетки,КонтактИ набор механизмов передачи и регулировки.Нагревательный элемент представляет собой провод сопротивления с небольшим значением сопротивления, которое подключено в основной цепи защищенного двигателя.Двойные металлические таблетки изготовлены из двух металлических кусочков с различными коэффициентами термического расширения.Двойной металлический лист, показанный на рисунке, имеет большой коэффициент термического расширения в нижнем слое и маленький на верхнем слое.Когда двигатель перегружен, ток нагревательного элемента превышает ток настройки, а двойной металлический лист согнут и отделен от Gusset, что разбивает нормальный закрытый контакт.Поскольку нормальный закрытый контакт подключен к цепи управления двигателем, его отключение сделает егоКонтакторКатушка отключена, так что основной контакт контактного устройства сломается, а основная цепь двигателя включена, и защита от перегрузки достигается.
После перемещения тепловой реле двойное металлическое лист на некоторое время охлаждается, и кнопка сброса может быть сброшена после нажатия кнопки сброса.


Принцип работы

Нагретая последовательностьЭлектроприборИспользуется для мотора или другихэлектрическийЗащита от перегрузки оборудования и электрических линий.
В фактической работе двигателя, если производственная машина перетаскивается в процессе работы, если механика происходит ненормальным, или аномалии цепи приводят к перегрузке двигателя, скорость двигателя уменьшается, а ток в обмотке увеличится.Если ток перегрузки не большой, а время перегрузки сокращено, обмотка двигателя не превышает разрешениеРазогревЭта перегрузка разрешена.Но если нагрузка длинная, ток перегрузки большой, моторная обмоткаРазогревЭто превысит допустимое значение, чтобы сделать моторную обмотку старения и сократить срок службы двигателя. В тяжелых случаях он даже сжечь моторную обмотку.Следовательно, эта перегрузка невыносима.Тепловая реле используетТепловой эффект токаСогласно принципу, цепь двигателя отключается, когда двигатель невыносим для перегрузки двигателя, чтобы обеспечить электрические электрические приборы для защиты от перегрузки для двигателя.
При использовании теплового реле для защиты перегрузки двигателя подключите тепловой компонент с обмоткой статора двигателя и подключите нормальный контакт отключения теплового реле сэлектромагнитныйКатушкаконтрольСхемаСередина, отрегулироватьУстановить токОтрегулируйте ручку, чтобы сделать рычаг глифы, а нажавший полюс на правильном расстоянии.когдаМоторПри нормальной работе через тепловой компонентТекущийЭто электродвигательРейтинг токаТепловые компоненты горячие, а двойные металлические кусочки согнуты после нагрева, что делает толканный стержень в точности контакт с полюсом в форме человека, но он не может способствовать рычагу в форме человека.Постоянный контакт находится в закрытом состоянии,Контактор переменного токаСохраняйте всасывание, двигатель работает нормально.
Если перегрузка двигателя перегружена, ток в обмотке увеличивается.тепловая релеПовышение температуры нынешнего посла в компоненте имеет более высокое повышение температуры, а степень изгиба увеличивается. Наталкивание рычага в форме человека, рычаг в форме человека подталкивает постоянное закрытие, и контакты отключены, чтобы отсоединить и взаимосвязаться с Схема катушки контактора. Благодарность питания, который позволяет контактору освободить и отключить двигатель, защищен двигателем.
Роль тепловой реле заключается в следующем: левый рычаг рычага человека также изготовлен из двух металлических кусочков. Когда температура окружающей среды изменяется, двойной металлический лист в основной цепи будет производить определенную деформацию и сгибаться. При этом Время, когда левая рука также будет преобразована в том же направлении, так что расстояние между рычагом глифа и полюсом в основном остается неизменным, обеспечивая точность движения теплового реле.Эта роль называется температурной компенсацией.
Винт 8 - обычно закрытый контактный сброспутьОтрегулируйте винт.Когда положение винта слева влево, после перегрузки двигателя контакт закрыт, и после парковки двигателя тепловой реле двойной металлический лист охлаждается и сбрасывается.Движение постоянного контакта закрытия автоматически сбросится под действием пружины.В настоящее время тепловое реле является автоматическим состоянием сброса.Когда винт поворачивается вправо вправо в определенное положение, если двигатель перегружен в это время, нормальный контакт отключения теплового реле разбивается.Движение будет помещено в новое баланс справа.После отключения двигателя движение не может быть сброшено.Перемещение сбросаКнопкаПосле контакта вы можете сбросить.В настоящее время тепловая реле является государством сброса ручного сброса.Если перегрузка электрометра ошибочна, чтобы снова избежать запуска двигателя, тепловая реле следует сбросить вручную.Чтобы отрегулировать тепловой реле от ручного сброса в метод автоматического сброса, вам нужно только вращать сброс и привинчивать соответствующее положение.

Защитная функция

Некоторые модели теплового реле также имеют функцию разъединения.
Функция отключения теплового реле обеспечивается механизмом дифференциальной амплификации, состоящей из внутренних и внешних толкающих стержней.Когда двигатель работает нормально, ток тепловых компонентов теплового реле является нормальным, и как внутренние, так и внешние полюсы движутся вперед в соответствующее положение.Когда источник питания возникает при прекращении, фазовый ток равен нулю. Двойной металлический кусок фазы охлаждается и сбрасывается, так что внутренний толкающий стержень перемещается вправо. Увеличьте, так что внешний толчок перемещается влево Больше. Из -за эффекта дифференциального масштабирования его подтолкнут к отключению нормального закрытого контакта в течение короткого периода времени после сбоя отключения фазы. И он защищен.

Установить

Направление, использование среды и линии соединения, используемые Thermal Relay, будут влиять на производительность и обращать внимание при установке.
(1) Направление установки теплового реле
Направление установки теплового реле легко игнорировать.Тепловая реле представляет собой нагрев тока через нагревающий элемент, а двойные таблетки продвигаются.Существует три типа передачи калорий, радиации и проводимостипутьСущностьСреди них поток направлен, а тепло передается снизу вверх.При размещении, если тепловой компонент находится ниже двойного металлического листа, двойной металлический лист будет быстро горячим.Время действияКоротко; если тепловой элемент находится рядом с двойным металлическим листом, двойной металлический лист медленнее, а время действия теплового реле является длинным.Когда тепловое реле установлено с другими электрическими приборами, его следует установить в области электрических приборов и держаться подальше от других электрических приборов выше 50 мм, чтобы избежать влияния других электрических приборов.Направление установки теплового реле должно выполняться в соответствии с руководством по продукту, чтобы гарантировать, что производительность действия теплового реле является согласованной при использовании.
(2) Используйте среду
В основном это относится к температуре окружающей среды, которая оказывает большее влияние на быстрое и замедление теплового реле.Температура среды вокруг теплового реле должна быть такой же, как температура носителя вокруг двигателя, в противном случае она повредит регулировке регулировки.Например, когда двигатель установлен в высоком температурном месте и тепловой реле установлен при более низкой температуре, действие теплового реле будет отставать (или ток действия); наоборот, его действие будет продвинуто (или ток действия невелик).
Для тепловой реле без компенсации температуры его следует использовать в местах, где температура окружающей среды теплового реле и двигателя не сильно отличается.Для теплового реле с температурной компенсацией существует определенная разница в температуре окружающей среды теплового реле и двигателя, но влияние изменений температуры окружающей среды должно быть уменьшено как можно больше.
(3) Подключить
В дополнение к проводимости теплового реле, линия соединения теплового реле также играет теплопроводность.Если подключаемый кабель слишком тонкий, тепло, генерируемое линией соединения, будет передано двойным металлическим кускам, а нагреватель Время действия теплового реле.Следовательно, поперечное разделение подключенного провода не должно быть слишком тонким или слишком толстым, и его следует пытаться использовать указанную или аналогичную площадь поперечного сечения, указанную в руководстве.[1]

Технические данные

Основные технические данные тепловой реле - этоУстановить токСущностьТок настройки относится к долгосрочным через тепловые компоненты, не вызывая действие теплового реле.Максимальный токСущностьКогда ток прошел в элементе отопления превышает 20%от значения тока установки, тепловое реле должно перемещаться в течение 20 минут.Ток настройки теплового реле может быть изменен с помощью ручки тока установки.При использовании и настройке теплового реле ток установки должен соответствовать номинальному току двигателя.
Поскольку тепловая реле нагревается, а тепловая инерция велика, даже если ток нагревательного элемента превышает несколько раз в течение короткого периода времени, тепловое реле не будет двигаться немедленно.Только таким образом тепловой реле не будет вызвана при запуске двигателяНачните токБольшое действие, в противном случае двигатель не запускается.И наоборот, если ток превышает установленное ток, он будет двигаться в течение длительного времени.Видно, что тепловая реле и тепловая реле иПредохранительРоль отличается. Тепловая реле может быть перегружена только и не может использоваться для защиты от короткого цикла, в то время как предохранитель может использоваться только для защиты от короткого окружения и не может быть перегружено.В относительно полной цепи управления, особенно в электродвигателе с большой емкостью, должна быть доступна обе защита.
JR29-16 (T16) Серия тепловых реле: JR29-16 (T16)  JR29-25(T25)  JR29-45(T45)  :JR29-85(T85)  JR29-105(T105)   JR29-170(T170)  JR29-250(T250)  JR29-370(T370)
