Аудиофильская тональная плата LM1036N с блоком питания сервопривода предусилителя на двух операционных усилителях AD45257
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Красный потенциометр фиксированная версия
- Версия разделения зеленого потенциометра
| Классификация цветов: | Красный потенциометр фиксированная версия, Версия разделения зеленого потенциометра |
Все платы в нашем магазине проектируются и производятся самостоятельно (платы также могут быть изготовлены по индивидуальному заказу в соответствии с требованиями заказчика). Если вы покупаете небольшое количество, вы можете сделать фотографию напрямую.Цена выгодна для оптовых закупок. Добро пожаловать, свяжитесь с нами.
Последняя версия обновления:
Благодарность питания составляет LF353+LM317+LM337 Сервопровод. Используйте 4 Импортированные 3300 UF/25 В.Схема усилителя с передним уровнем.‘ музыкальный факс' конструкция схемы A1.
Вновь снова: лучше добавить IC вторичного напряжения в LM1036.
Есть две версии доски:

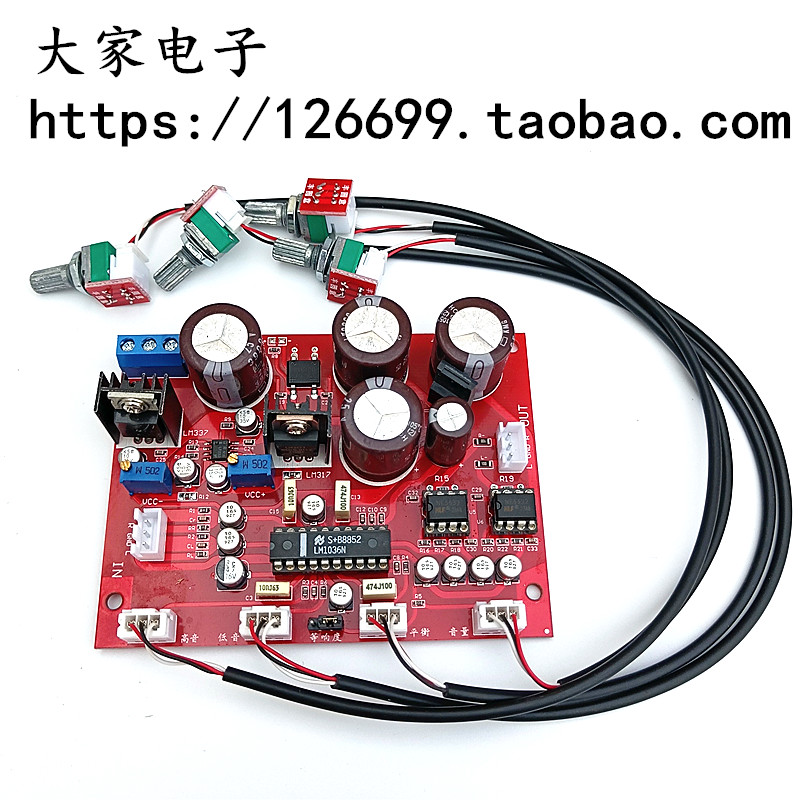

Версия 1: Правление поставляется с хартией

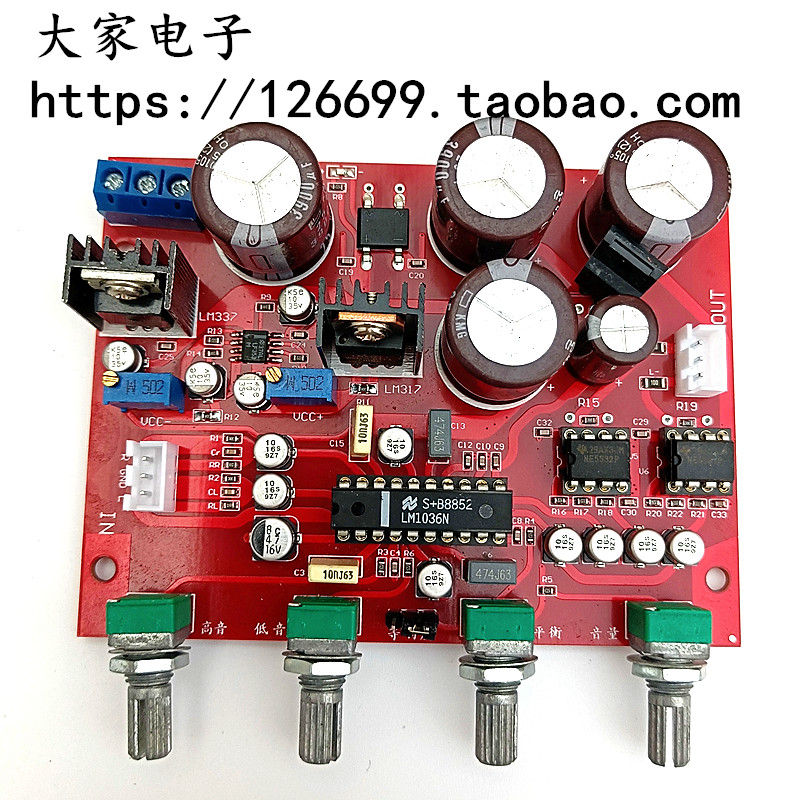

Версия 2: разделение потенциометра и платы
Sound Chip LM1036, OP275 OP AMP -чип с гнездами IC для легкой замены и обновления.

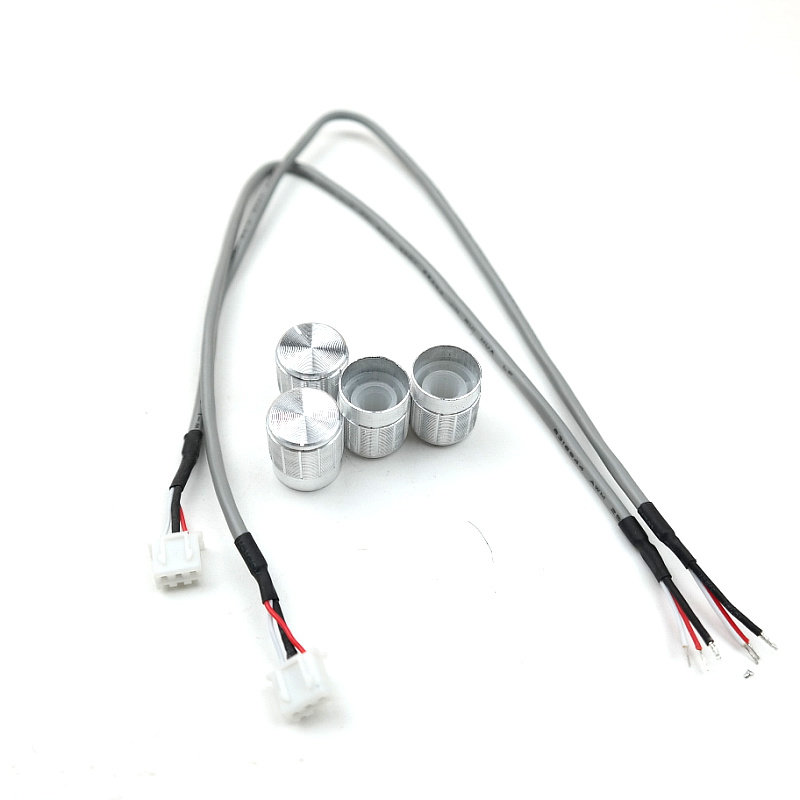

Дайте 4 белых ручках сплава алюминиевого сплава и отправьте два кабеля защиты сигнала 300 мм.

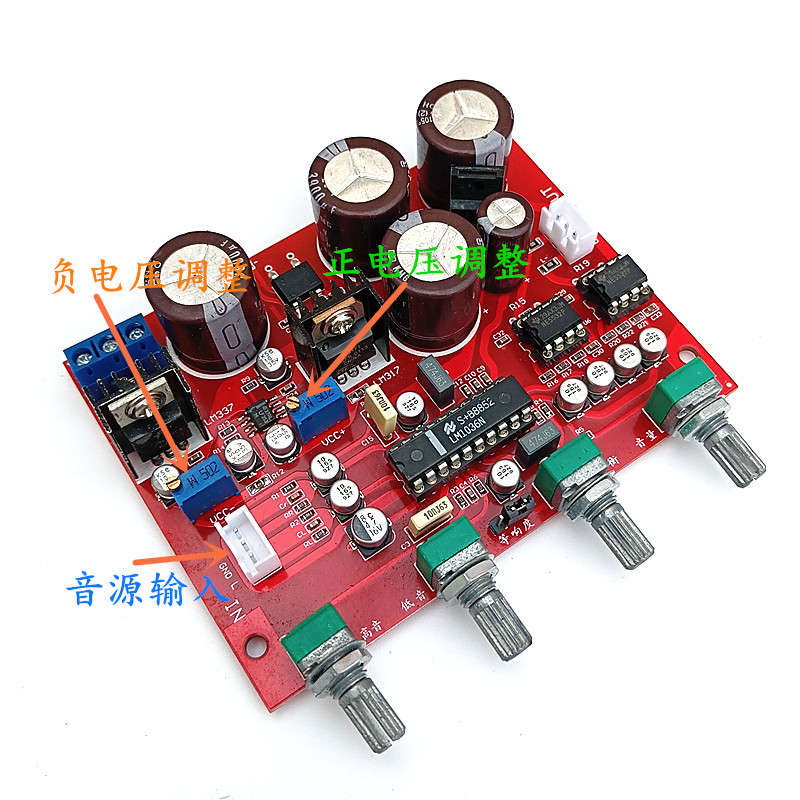

Примечание. Напряжение на плате было отладлено до доставки. Вам не нужно регулировать регулируемое сопротивление этих двух положительных и отрицательных источников питания. Если вам действительно нужно регулировать, вы должны отключить два чипа OP AMP (чтобы избежать корректировки Регулировка (чтобы избежать регулировки. Напряжение асимметрично повреждено операционным усилителем).
Используйте op amp класса лихорадки OP275

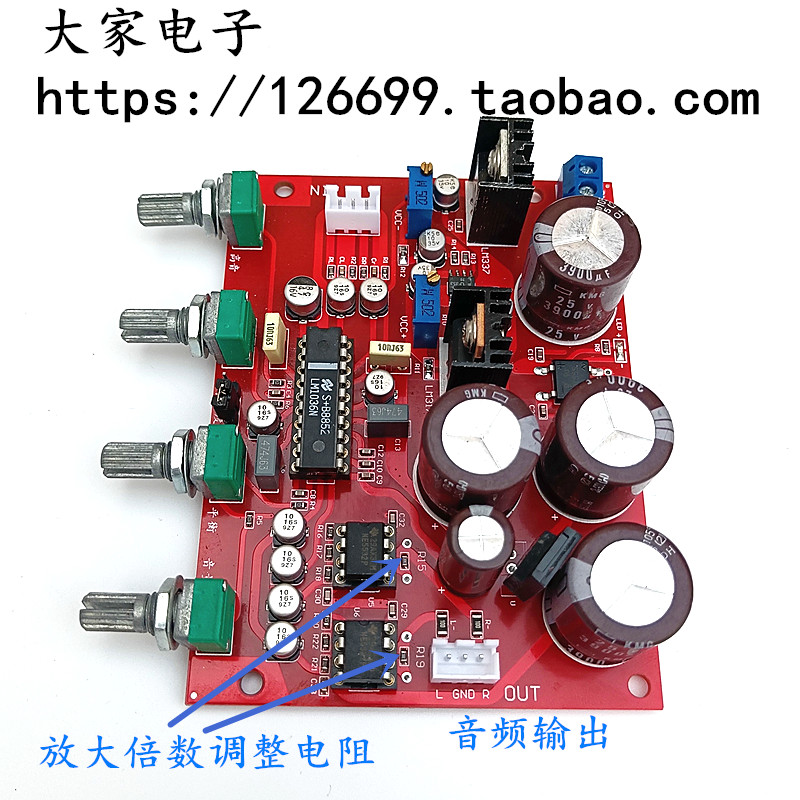

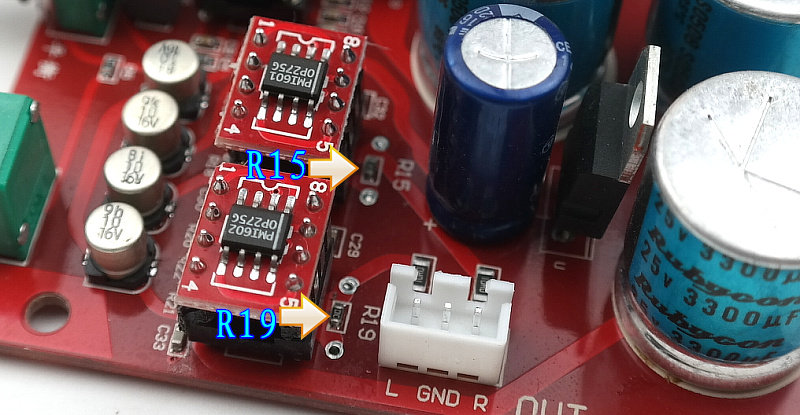

Два резистора R15, R19 - R и L, переднее увеличение L -канала для регулировки сопротивления, которое можно скорректировать в соответствии с фактическими потребностями (по умолчанию примерно в три раза масштабирование, значение сопротивления составляет 33 тыс., Чем больше сопротивления , чем выше увеличение, сопротивление сопротивления, сопротивление может быть возможно, сопротивление может быть возможно. Выберите из 5K-82K. Обратите внимание, что увеличительное сопротивление платы-это патч, который можно заменить на сопротивление патча из 0603. Если вы чувствуете, что запас нелегко для сварки, вы можете удалить две наклейки. -Пласти с обеих сторон положения сопротивления пластыря.
В этом магазине есть вспомогательные трансформаторы, нажмите: Если вам это нужно, нажмите:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-1619729545.7a005b8dackdo2&id=41507603281
Введение:
Тонный чип LM1036 используется для использования лихорадного чипа op amp op275 в качестве усиления предварительной стадии (эффект не -NE5532, такой как обычные чипы OP AMP).

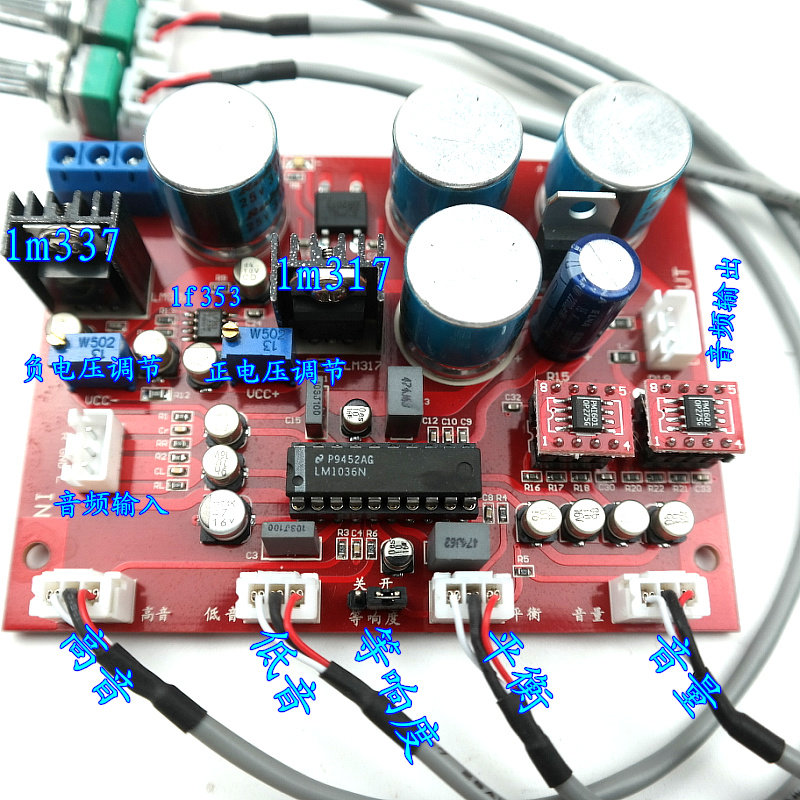

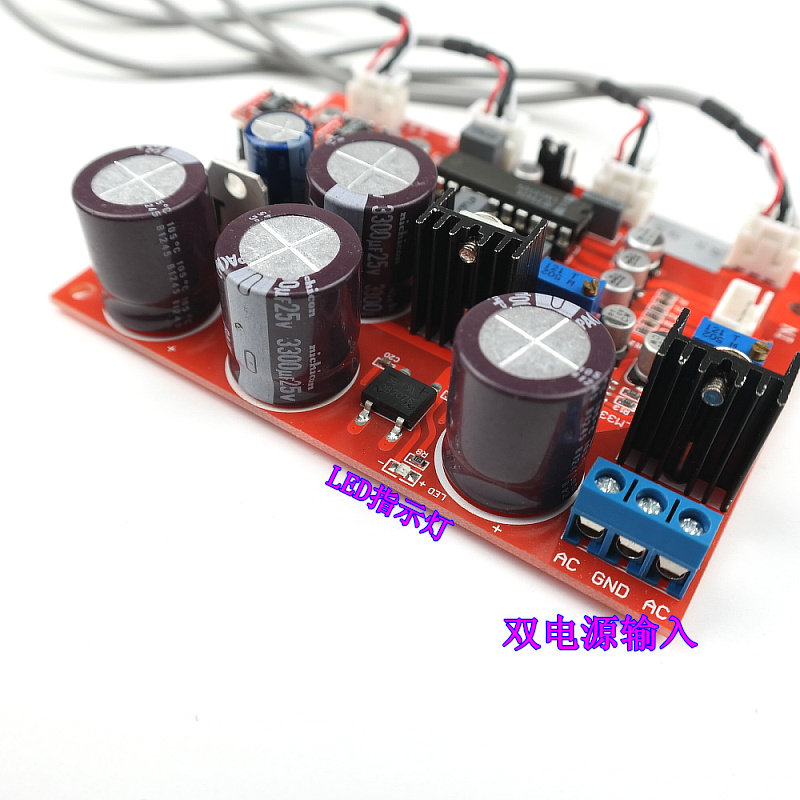

использоватьLF353+LM317+LM337 Servo Power Design, два операционных усилителя установлены с круглыми гнездами отверстия (если вы чувствуете, что существующий OP AMP не сжигается, он может быть удобно заменить более сожженный OP -усилитель, чтобы достичь Идеальный эффект). Производство капитала (небольшой объем и стабильные характеристики), доска имеет баланс-бас-баланс.

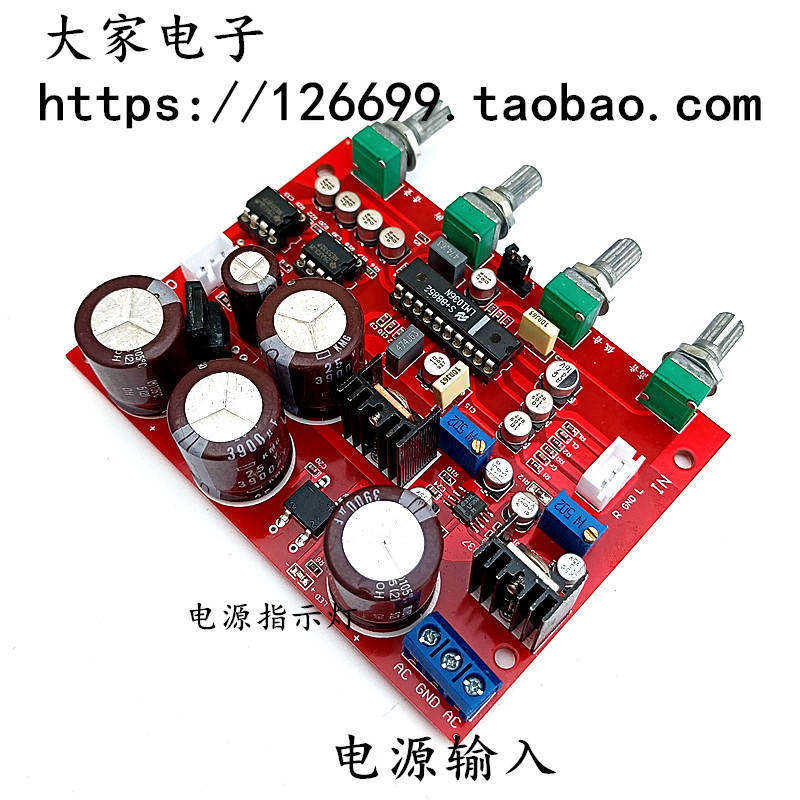

Рабочая напряжение: DC Dual 12-24V
  или AC Double 9-16V
Размер доски: 100 мм*75 мм
Потенциальное расстояние: 25 мм (фиксированная версия потенциометра)
Часто проблемы с проблемой:Часто проблемы с проблемой:Текущий звук (помехи):Саундтрек звуковой пластины должен питаться от независимых трансформаторов. Лучшее из железного ядра, тип кольца.(Нет хорошего источника питания, эффект, низкий шум не может быть упомянут)
Потенциометр регулирует из -под контроля, или функция является ненормальной: Большая часть этой ситуации установлена на металлической панели. По некоторым причинам короткий замыкание (1036 контролируется DC, управляющее напряжение составляет короткое циркус, и функция должна выходить из управления).При столкновении с такой проблемой вы должны удалить все 4 потенциометра с панели и найти причину короткого замыкания с панелью.
