DKC-S100 Фиксированный шаг в фиксированный контроллер контроллер.

Цена: 1 881руб.    (¥89)
Артикул: 36781765886

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:huangxujian_988
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥791 670руб.
¥ 2 1.839руб.
¥ 5.3 5.19110руб.
¥5.04107руб.
  • Информация о товаре
  • Фотографии

DKC-S100 Фиксированный длинный шаг в контроллер двигателя/контроллер/контроллер с фиксированной длиной.

Описание продукта:
1. Вход с сверхуровневым напряжением: DC6-32V
2. Многочисленные функции защиты: существует защита против соединения, защита от давления, защита от перегрузки
3. Простая операция: нет необходимости изучать сложные инструкции по программированию, если устанавливаются простые настройки, чтобы точно позиционировать
4. Ускорение вверх по течению: оптимизированное ускорение S-типа, передача 0-20 может быть установлено
5. Покажите: 4 -дигитную цифровую трубку показывает текущее рабочее состояние, количество триггеров, количество импульсов
6. Выходная частота: частота импульса 35 кГц.

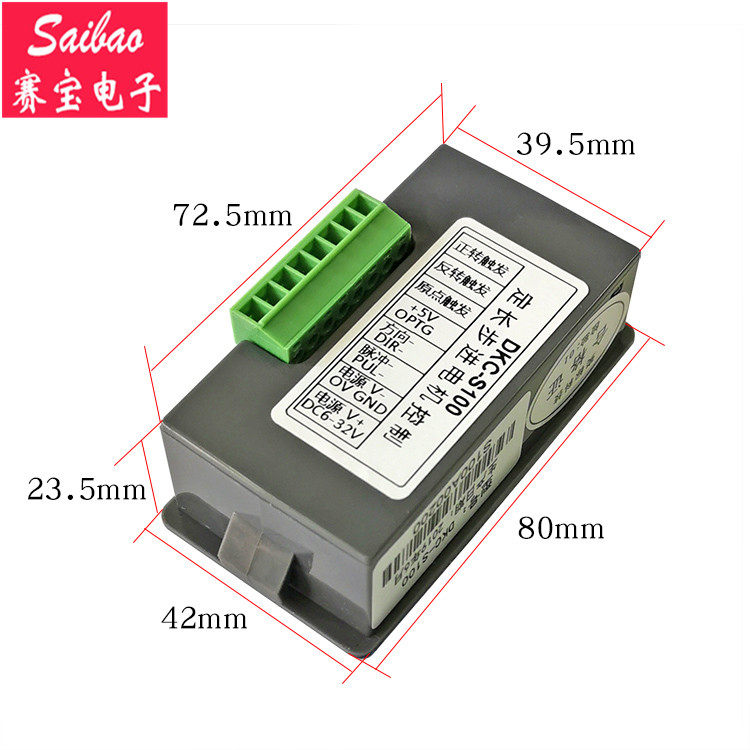

7. Ввод и вывод: входная и вывода не -изоляция.Введите уровень входного сигнала эффективен.Размеры: 80x42x24 (мм) Стандартный размер поверхностной рамы
Размер открытия: 77x40 (миллиметр)
Контроллер DKC-S100 имеет 8 элементов настроек следующим образом:

Серийный номер

Описание функции

Представляя символы

параметр

Примечание       решить

1

Вперед

1-CN

1-9999

Фактический объем выходного импульса равен "1-CN"*"5-CF"

2

Положительная скорость вращения

2-CS

1-500

Значение скорости в направлении основного прохода

3

Обратное расстояние

3-FN

1-9999

Фактический объем выходного импульса равен "3-fn"*"5-CF"

4

Обратная скорость

4-FS

1-500

Значение скорости направления отмены

5

Настройки сегментации

5-CF

1-9999

Это эквивалентно значению настройки устройства.

6

Ускорить настройки

6-AC

1-20

Чем больше значение, тем дольше время, тем дольше,

7

Курок

7-JS

--

Количество триггеров, независимо от запуска положительного вращения, увеличит значение.

8

Вручную

8-Sd

--

Переместите режим вручную, нажмите“ увеличение” двигатель вращается, отпустите, чтобы остановиться,“ уменьшить&Rdquo;

Нажмите клавишу (SET), чтобы ввести определенные настройки параметра настройки, и нажмите (увеличить) (уменьшить) клавишу для изменения значения параметра.Настройки завершены, и ключ (SET) выходит из параметра для изменения состояния.Введите установленное состояние.Затем повторите приведенный выше процесс работы, пока настройки 6 -го элемента не будут завершены.
Седьмой предмет - это количество раз, когда «счетное подсчет» запускается и обращено.Проект может быть просмотрен только и ясно, и не может быть изменен.В состоянии настройки клавиша (настройки) входит в значение числа просмотров 0-9999 и в то же время нажимайте (увеличить) (уменьшить) значение очистки клавиши.
8 -й - это «ручное перемещение точки» в наборе клавиши (настройки), чтобы ввести состояние движения точки, нажмите (увеличить) к клавишу с положительным поворотом и нажмите клавишу (уменьшение), чтобы реверсировать.Покажите фактический объем импульса 0-9999.Скорость переднего и обратного - это скорость второго и четвертого элемента.
«Положительное расстояние вращения», «обратное расстояние», установка параметров 0-9999.Единицы расстояния могут быть определены 5 -м элементом «Настройки субботности».Например, мы определяем расстояние от блока, чтобы повернуть двигатель на неделю.Затем мы узнали, что импульсный двигатель 1600 вращается в течение недели на основе сегментации подразделения водителя, поэтому мы устанавливаем «Настройки вычитания», равные 1600. Это «положительное расстояние вращения», «обратное расстояние» 0-9999 Фактическое расстояние соответствует соответствующему расстоянию. до 0-9999 Фактическое расстояние-0-9999 недель.
«Положительная скорость вращения», «Параметры настройки обратной скорости» составляет 0-500, а соответствующая частота-5-35 кГц
«Настройки ускорения», установление параметра на 0-10, в соответствии с скоростью, установлением значения ускорения, высокоскоростных требований в течение длительного времени,

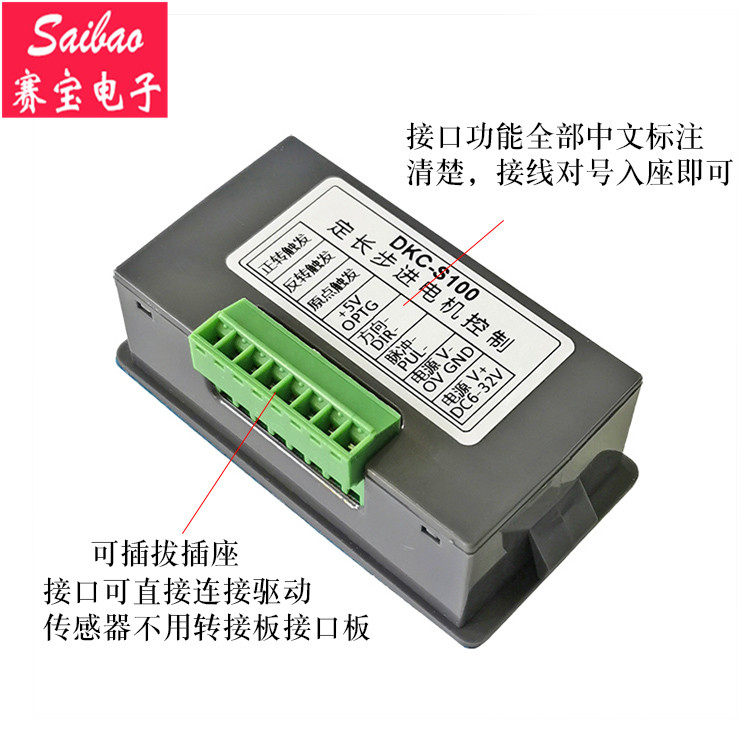

1

Положительный триггер вращения

Запуска 1-fn расстояние от двигателя порта

2

Обратный триггер

Запустить этот порт двигатель на расстояние 3-CN

3

Оригинальный триггер точек

Исходная точка запускает двигатель входного тока сразу же остановился

4

+5V OPTG

Положительный выход 5 В, подключение сигнала управления приводом

5

Направление

Выходная терминала сигнала направления, подключитесь к приводу

6

Пульс пуль-

Выходная терминала пульсного сигнала, подключитесь к пульсу привода

7

Сила V-

Отрицательный ввод мощности

8

Power V+

Вход мощности, напряжение DC 6-32V.



Пример 1: Требуется мотор, чтобы повернуть на 2 круга.
Параметры подразделения драйвера: 1 драйвер использует 8 подразделений (то есть 1600 импульс поворачивается на одну неделю)
Благодаря сегментации приведенного выше привода вы можете знать, что импульсный двигатель 1600 переворачивается в течение недели, чтобы мы могли установить его на «5-CF» на 1600. Установите 2 в «1-CN» для достижения 2-го круга Из двигателя. Конечно, это, конечно, это. В то время мы изменили значение в «1-CN» на 3, затем мы запустили один раз в это время, и двигатель вращался на 3 круга.
Пример 2: Требуется запустить двигатель до 45 градусов.
Параметры подразделения драйвера: 1 драйвер использует 16 подразделений (то есть 3200 импульс выводит одну неделю)
Благодаря сегментации приведенного выше привода вы можете знать, что двигатель импульса 3200 переносится на неделю, тогда угол пульсного двигателя должен быть 360°/3200=0.1125°
Я знаю, что угол импульса равен 0,1125° сколько пульса нам нужно 45 градусов по очереди.
Итак, 45°/0.1125=400   получить 45&Угол град; угол требует 400 импульсов.
Таким образом, мы можем установить его на «5-CF» до 400. Установите 1 на «1-CN» для достижения триггера при двигателе до 45 градусов. Конечно, в настоящее время мы изменяем значение в «1- CN «до 2 В это время мы запустили его один раз, и двигатель вращался на 90 градусов.
Пример 3: Требуется запустить слайдер на 5 мм.
Аппаратный параметр: 1 Винтовое расстояние составляет 8 мм (то есть двигатель поворачивается к ползуну для 8 мм)
2 диска Используйте 16 подразделения, (то есть 3200 импульс поворачивается на одну неделю)
Что ж, мы можем рассчитать количество импульса, необходимое для того, чтобы 1 мм переместил ползунок для перемещения ползунка на два аппаратных параметра выше.
Таким образом, мы можем установить 400 в «5-CF».    8 мм перемещается 8 мм

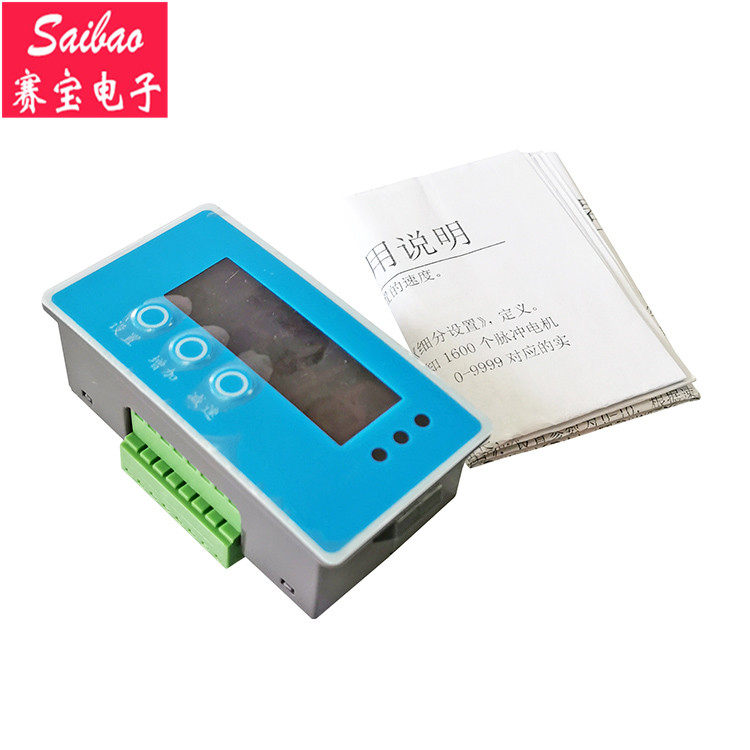

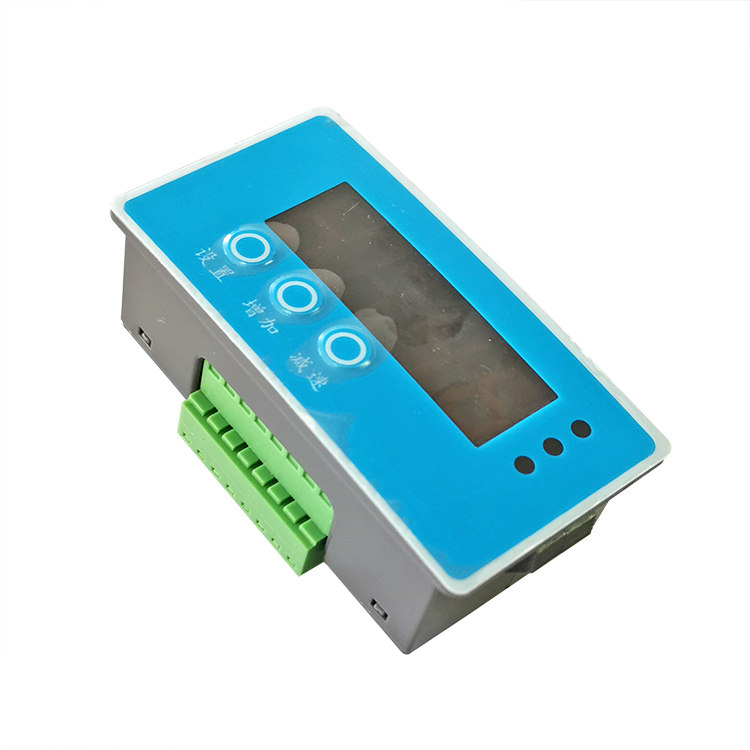

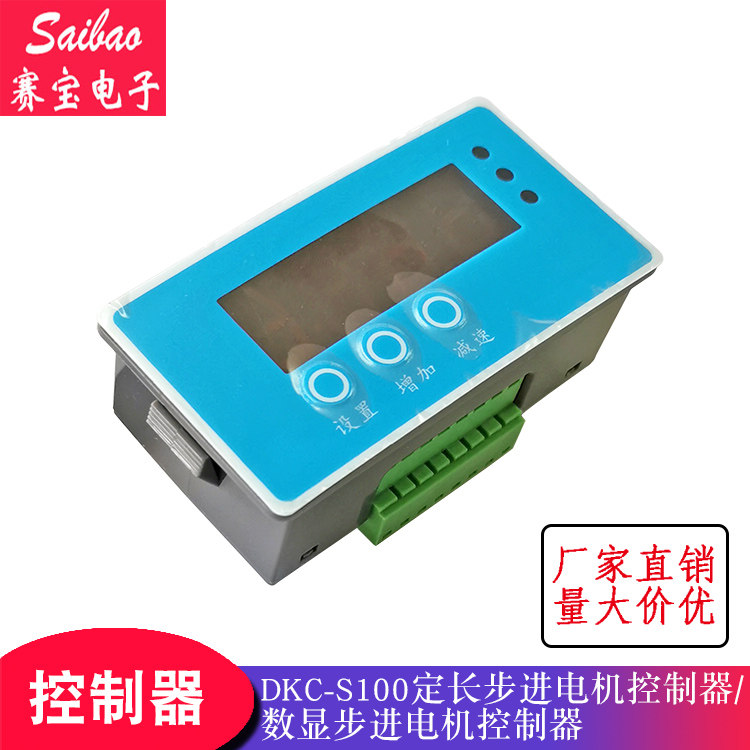

Реальная съемка:
