Электрическая трехвязанная ливая сталь клапана Q944F-16CDN15DN20DN25DN32DN40DN50-DN200
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Классификация цветов: | Интеллектуальный тип регулировки плюс 450, Добавить 100 дополнительных 100, DC24V плюс 60, Пассивный контактный тип плюс 40, DN200, DN150, DN40, DN15, DN20, DN50, DN80, DN65, DN32, DN100, DN125, DN25 |
В стоимость товара не включена стоимость доставки. Что касается стоимости доставки, вес обычно указывается как 1 кг. Поскольку характеристики и диаметры нашей продукции разные, рассчитать их невозможно. Когда покупатель заберет товар, наш магазин произведет его перерасчет в зависимости от местоположения и веса товара, и мы выставим счет в соответствии с фактической ценой.Спасибо.
Специальность в Женге-HVAC Self -Control Expert
Десять лет высокого качества похожи на один день, обслуживая глобальную резиденцию с высоким уровнем проживания:Центральный кондиционер, электрический нагревающий нагрев воды, контроллер температуры, электрический двухпространственный клапан, пропорциональный клапан точек.СущностьСущность

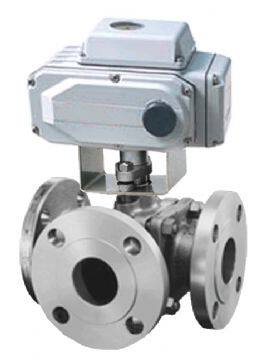

Серия шаровых кранов: электрический трехходовой шаровой кран Q944F/Q945F.Подробная информация:

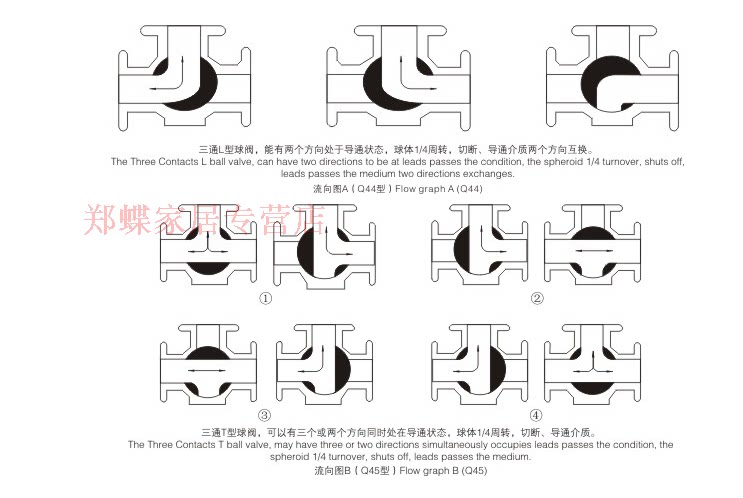

Электрический трехходовой шаровой кран Q944/5F может иметь L-образную или Т-образную форму. Электрический трехходовой шаровой кран L-образной формы (Q944F) используется для переключения направления потока среды и может соединять два канала, перпендикулярных друг другу. Электрический трехходовой шаровой кран Т-образной формы (Q945F) используется для отвода, слияния и переключения направления потока среды. Т-образный трехходовой шаровой кран может соединять три канала между собой или соединять два из них.Электрические трехходовые шаровые краны обычно имеют конструкцию седла с двумя клапанами, но в соответствии с требованиями пользователя могут также иметь конструкцию седла с четырьмя клапанами.Он широко используется в трубопроводных системах, таких как водоснабжение, нефтехимия, металлургия, горнодобывающая, текстильная, энергетическая, бумажная, пищевая, сталелитейная и т. д. для переключения направления потока среды, а также для отклонения или смешивания среды.
Функции
1. Структура трехчастого шарового клапана является компактной, быстро закрытой, проточных каналов и небольшого сопротивления жидкости.2. Хорошая производительность запечатывания трехпользованного шарикового клапана: упругая деформация четырехлетнего материала сиденья клапана Полифториэтилен этилен используется для достижения уплотнения утечки.
3. Многоподобное использование электрических трехэтажных шариковых клапанов: Анемитический портативный порт может использоваться в качестве входа без утечки. Три ссылки могут быть введены в порт L -образной формы или порт T -обработки.
4. Электрический трехходовой шаровой кран прост в обслуживании: после разгерметизации системы его можно осмотреть и отремонтировать, не снимая весь корпус клапана.
Технические параметры и производительность
| ZD -серияЭлектрический приводТехнические параметры | Q944/5F Электрический трех -diamond шаровой клапан параметры корпуса корпуса | ||
| источник питания | AC110, 220, 380V/DC24, 220V | Номинальный диаметр | DN15 ~ 200 мм |
| Выходной крутящий момент | 50N·M ~ 2000n·M | Номинальное давление | PN1.6, 2,5 МПа |
| Необязательная функция | Переключение, тип контакта, сигнал открытия, интеллектуальный тип регулировки | Материал вала клапана | Углеродистая сталь, нержавеющая сталь |
| Объем | 0 ~ 90°±5° | Клапан материал тела | Углеродная сталь, 304/316/316L из нержавеющей стали |
| Время действия | 15 секунд/30 секунд/60 секунд | Сфера материал | 304/316/316L нержавеющая сталь |
| Температура окружающей среды | -30°~ 60° | Запечатывание клапана | PTFE, PPL, металлическое уплотнение |
| Ручная операция | Прикрепите операцию ручки | температура Тратить | PTFE≤180 ℃, ppl≤350 ° C, металлическое уплотнение≤450 ℃ |
| предел Бит | Электрические ограничения диоли | Применимая среда | Вода, масло, вязкая жидкость, суспензион, сильная окисленная среда и т. Д. |
| Уровень защиты | IP-67 (взрывозащитная оболочка: exd ⅱ BT4 IP67 необязательно) | ||
| Входной сигнал | 0-10, 1-5VDC/4-20MA (интеллектуальный тип регулировки) | особенный точка | Простое соединение, переключение, небольшое сопротивление, стабильное действие |
Размеры
| Номинальный диаметр Ду | L | L1 | W | H | D | D1 | рейтинг власти | Рейтинг тока |
| 15 | 150 | 155 | 132 | 256 | 95 | 65 | 15W | 0.2A |
| 20 | 160 | 155 | 132 | 260 | 105 | 75 | 15W | 0.2A |
| 25 | 180 | 155 | 132 | 266 | 115 | 86 | 15W | 0.2A |
| 32 | 200 | 155 | 132 | 270 | 140 | 100 | 15W | 0.2A |
| 40 | 220 | 208 | 165 | 312 | 150 | 110 | 25W | 0.5A |
| 50 | 240 | 208 | 165 | 325 | 165 | 125 | 25W | 0.5A |
| 65 | 260 | 208 | 165 | 336 | 185 | 145 | 25W | 0.5A |
| 80 | 280 | 256 | 211 | 365 | 200 | 160 | 50W | 0.8A |
| 100 | 320 | 256 | 211 | 400 | 215 | 180 | 90W | 1.0A |
| 125 | 380 | 256 | 211 | 420 | 245 | 210 | 90W | 1.0A |
| 150 | 440 | 288 | 235 | 440 | 280 | 240 | 120W | 1.2A |
| 200 | 550 | 288 | 235 | 470 | 335 | 295 | 150W | 1.2A |
