(5) 1838 г. Инфракрасная приема для приема на головку с инфракрасной щитом железной оболочки HX/HS/VS1838

Цена: 53руб.    (¥2.5)
Артикул: 21509035143

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:电子元器件爱好者家用元器件电子元器件套件元器件
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • (5) 1838 Инфракрасная приемная трубка
Добавить в корзину
Другие товары этого продавца
¥0.715руб.
¥9.8208руб.
¥1.532руб.
¥1.532руб.
  • Информация о товаре
  • Фотографии
Цвет: (5) 1838 Инфракрасная приемная трубка

Популярная детская классификация
Электронный компонентИнструменты/аксессуарыДоска для разработки/модуль/комплектДругие электронные продукты
Чип/один чип -машинаЭлектрический паяльный железо/универсальный счетчик/сварная проволокаЭлектронный комплект DIYГалстук/ремешок
емкостьБатарея/батареяМодуль/совет по разработкеСамостоятельная сумка
сопротивлениеЗарядное устройство/адаптерМакетАппаратное/винт/медный столбец
диодРеле/трансформаторУниверсальная доска/пещерная доскаDing иглы/терминал/розетка
ТриодкнопкаМедная крышка/травлениеДвигатель/двигатель/двигатель двигателя
индуктивностьПроволока/тепловая трубкаЦифровая трубка/ЖК -экранФонд/страховая трубка

Вы можете заменить 38 кГц, такие как VS1838, HS1838, HX1838, PC638,  и так далее

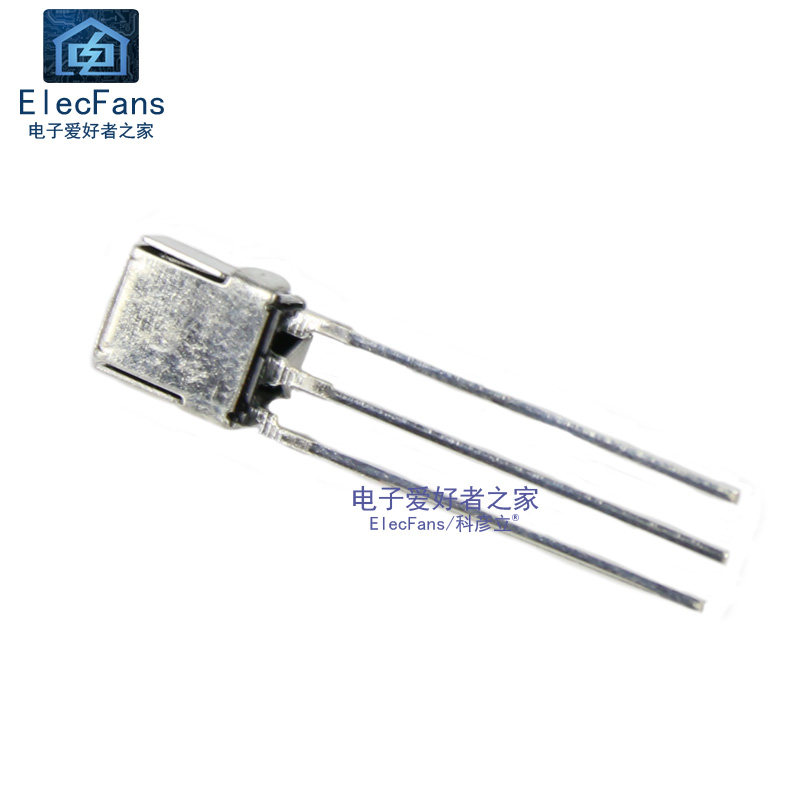

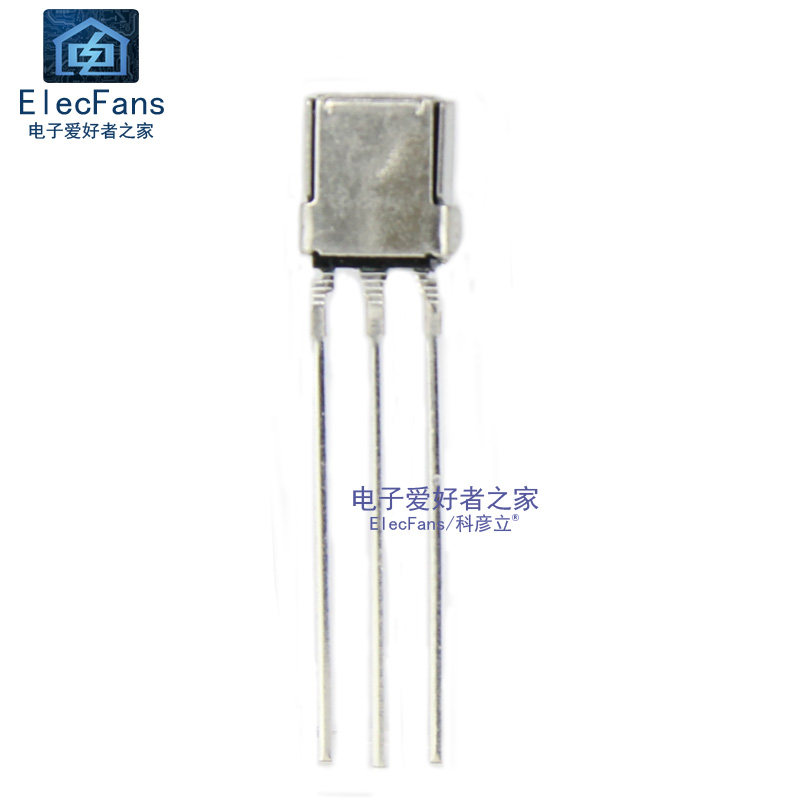

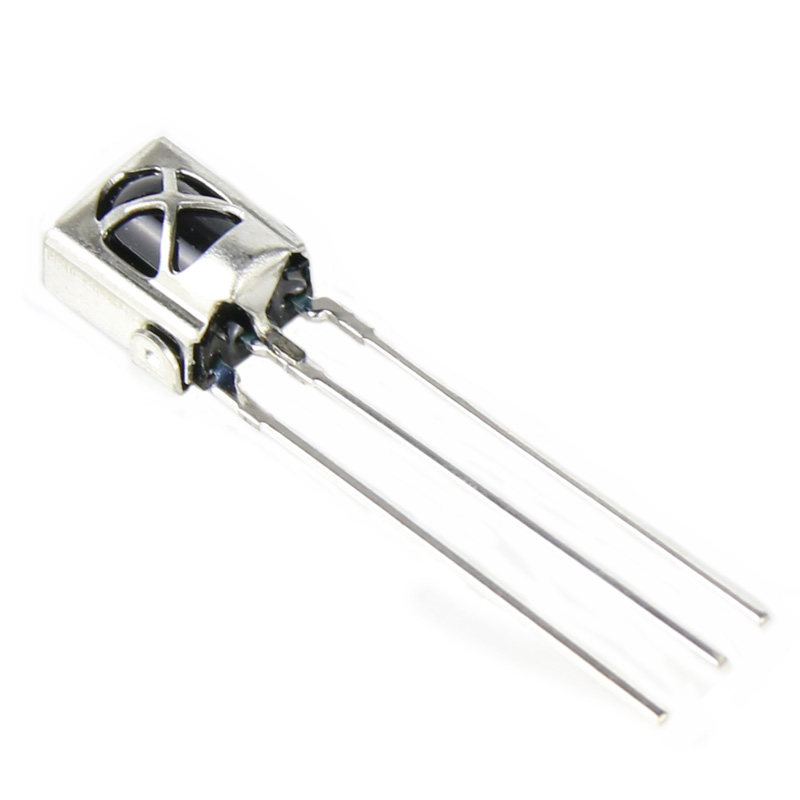

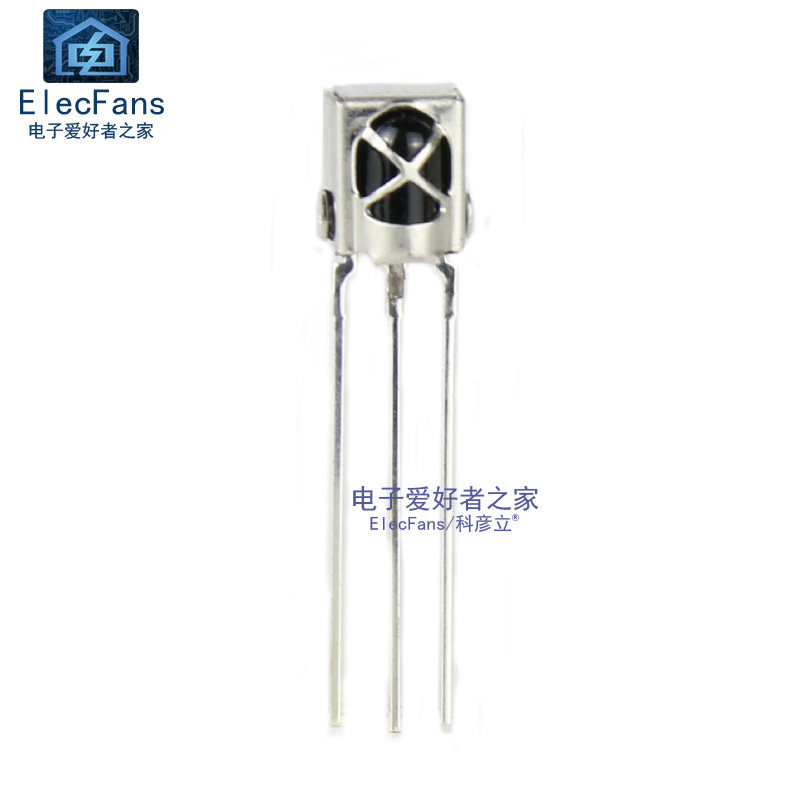

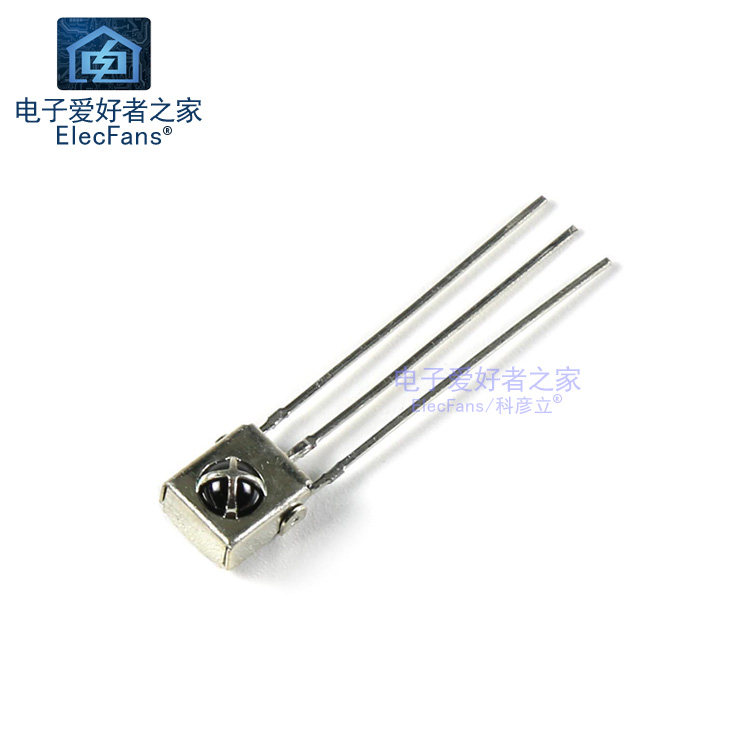

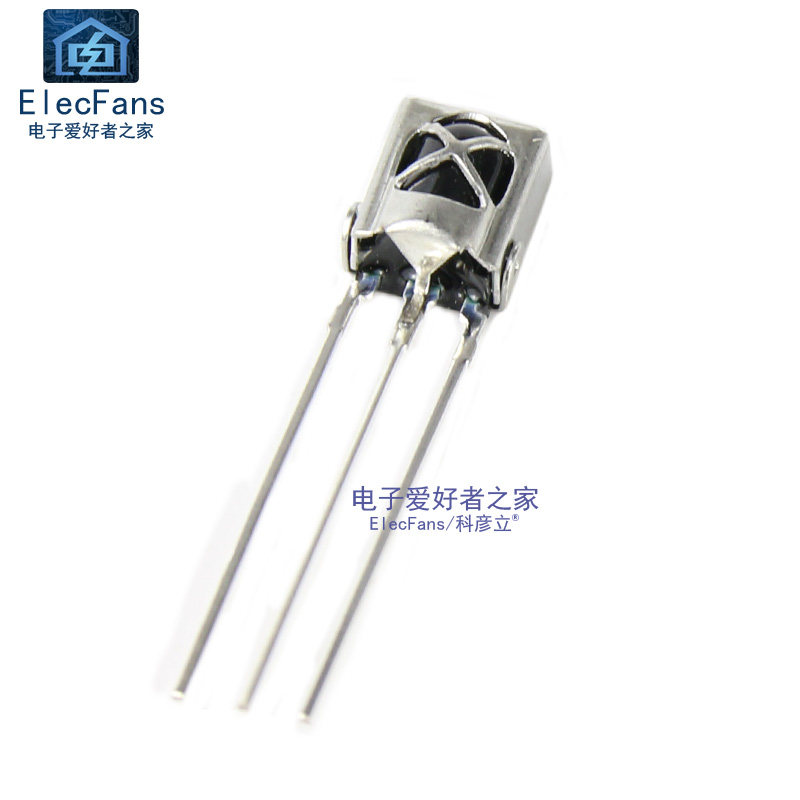

1838 Инфракрасная приема для получения инфракрасной трубки



Модель: 1838

1Введение:
1838 содержит высокоскоростный фотореорезовый диод с высокой скоростью и низкопроизводительный расход и высокий префикс с высоким содержанием большого большого количества IC, который использует эпоксидную смолу пластиковую упаковку и используется в качестве приемника в системах дистанционного управления инфракрасным пультом управления.
2. Особенности:
● Эпоксидная пластиковая упаковка;
● Широкое рабочее напряжение, 2,7-5,5 В;
● Низкое энергопотребление; широкоугольный и большие расстояния получают;
● Сильная анти -подражающая способность может противостоять окружающей среде окружающей среды;
● Сопоставление выходных данных TTL и CMOS, низкие уровни эффективны.
3приложение:
■ Аудиовизуальное оборудование (динамики, телевизор, DVD, спутниковый приемник и т. Д.);
■ Домашний электрический (кондиционер, электрический вентилятор, освещение и т. Д.);
■ Другие продукты инфракрасного дистанционного управления.

4Оптические параметры (T = 25 ℃ VCC = 5,0 В f0 = 38 кГц)



Оптические параметры (t = 25 ℃ VCC = 5 В f0 = 38 кГц)
параметрсимволУсловия испытанийMinTypMnxединица
Рабочее напряжениеVcc 2.7 5.5V
Получение расстоянияLL5ir = 300 мА (тестовый сигнал)1012 M
Несущая частотаf0 38K  HZ
Угол получения01/2Следуйте при ослаблении 1/2 +/-35 Deg
Ширина BMPFBW-3Db andwidth23.35kHz
Крыжительный токIccКогда нет ввода сигнала----0.81.5mA
Низкий уровень выходаVOLVin=0V Vcc=5V 0.20.4V
Высокий выходVOHVcc=5V4.5  V
Выходная ширина импульсаTPWLVin=500Μ VP-P ※500600700μs
TPWHVin = 50mvp-p ※500600700μs
※ Проверка на световом валу с шириной 600/900Μ S - передача импульса, в пределах приема 5 см, возьмите 50, получая среднее значение импульса


Экстремальный параметр:
проектсимволТехнические характеристикиединица
Напряжение снабженияVcc6.0v
Рабочая ТемператураTopr-25-85℃
Температура храненияTstg-40-125℃
Температура сваркиTsol240℃


Рекомендуемые условия

проект

символ

Min

Typ

Mnx

единица

Рабочее напряжение

Vcc

2.7

-----

5.5

V

Входная частота

FM



38



kHz

Рабочая Температура

Topr

-20

25

80

℃

Обращать внимание

1) хранение и использование в средах без какого -либо внешнего давления и влияют на качество;

2) хранение и использование в окружающей среде непрерывного газа или морского бриза (включая соль);

3) хранение и использование в среде с низкой влажностью;

4) Сварка ведущих ног в предписанных условиях. После сварки, пожалуйста, не применяйте внешнюю силу;

5) Пожалуйста, не чистите этот продукт. Перед использованием подключите человека и электрическое железо к линии пола с помощью электростатической полосы;

6) Пожалуйста, обратите внимание на защиту приемной поверхности инфракрасного приемника. После грязи или износа это повлияет на эффект получения и не касается поверхности.
