Имитация нового малазийского фронтального набора OTROP (PCB)

Цена: 1 268-9 477руб.    (¥60)
Артикул: 20076832909
Доставка по Китаю (НЕ включена в цену):
254 руб. (¥12)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:梧州力王音响
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Закончил доску
  • Пустая печатная плата
  • Набор
Добавить в корзину
Другие товары этого продавца
¥1.839руб.
¥1.532руб.
¥5106руб.
¥0.358руб.
  • Информация о товаре
  • Фотографии
Цвет: Пустая печатная плата, Набор, Закончил доску

На плате используется новейшая улучшенная схема усиления Marantz с открытым заземлением, а в качестве источника питания используется оригинальная плата Marantz High Class MA-7S3.Инерционный регулируемый источник питанияСхема (оригинальная машина стоит более 50 000 юаней) лучше всего подходит для этой схемы усилителя. Звук теплый и чистый. Он полный, естественный и прозрачный. Это предусилитель и усилитель для наушников, отвечающий музыкальному вкусу, который также обладает хорошей движущей силой.Можно использовать двойной трансформатор на 22–26 В или двойной трансформатор на 32–36 В. (Регулируемый выход составляет 22 В или 33 В.) Измеренное соотношение сигнал/шум превышает 103 дБ, частотная характеристика превышает 850 кГц, а отличный отклик прямоугольной волны превышает 85 В/мкс. По сравнению с так называемым имитационным усилителем для наушников SOLO и имитацией Beyerdynamic A1, как динамика, так и сила разделения ничуть не лучше.

Размер печатной платы составляет 160*156,5 мм. Плата толщиной 2 мм представляет собой двустороннюю позолоченную плату FR4 толщиной 75UM (2AZ), утолщенную до толщины меди.В конденсаторе основного фильтра используются бакелитовые нижние конденсаторы Nikon 6800 мкФ/50 В. Усилительные лампы подобраны с высокой точностью (1% (внутри) Motorola MOTO MPS8099/8599 (KRELL, специальная лампа MARK), Toshiba K170 и т. д. Резисторы - все резисторы DALE, конденсаторы обратной связи - бесступенчатые конденсаторы BP 220 В/50, а развязывающие конденсаторы - оригинальные.Конденсатор Philips 470U/40В. Выходная лампа может быть BD139-140, 669/649 и других ламп или K214/J77 и других ламп. Есть две формы для трубочек.

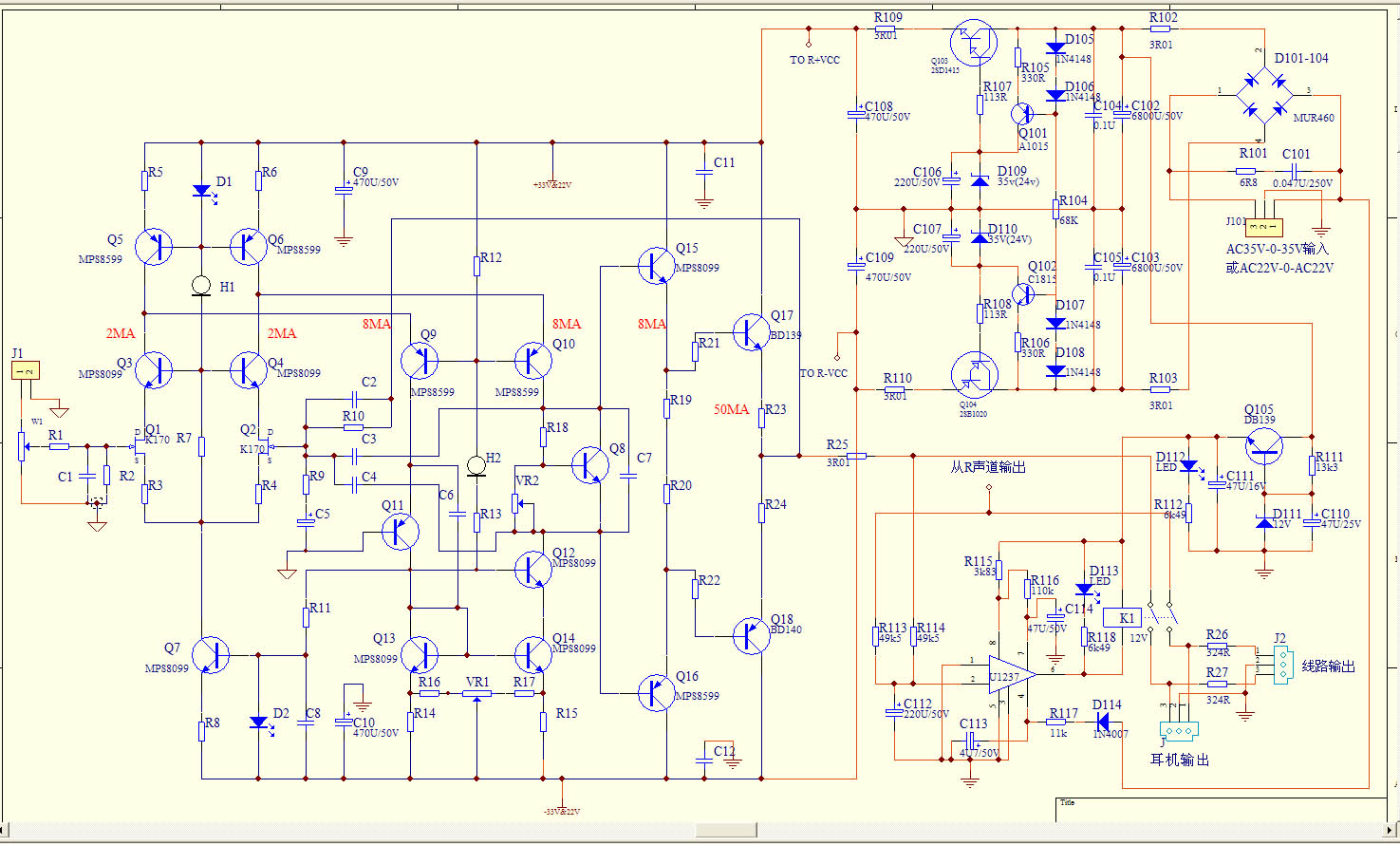

(Если принципиальная схема неполная, сохраните ее на компьютере и просмотрите еще раз)

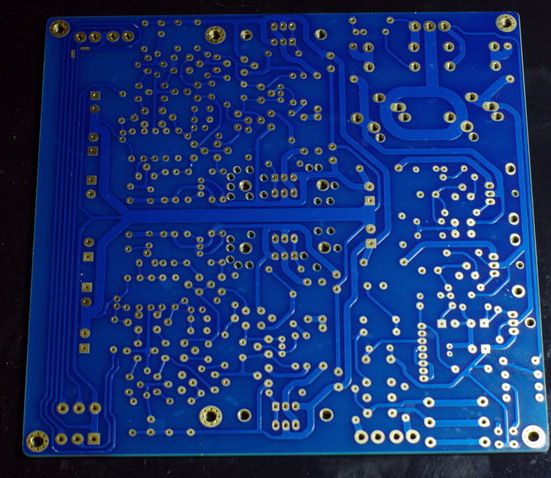

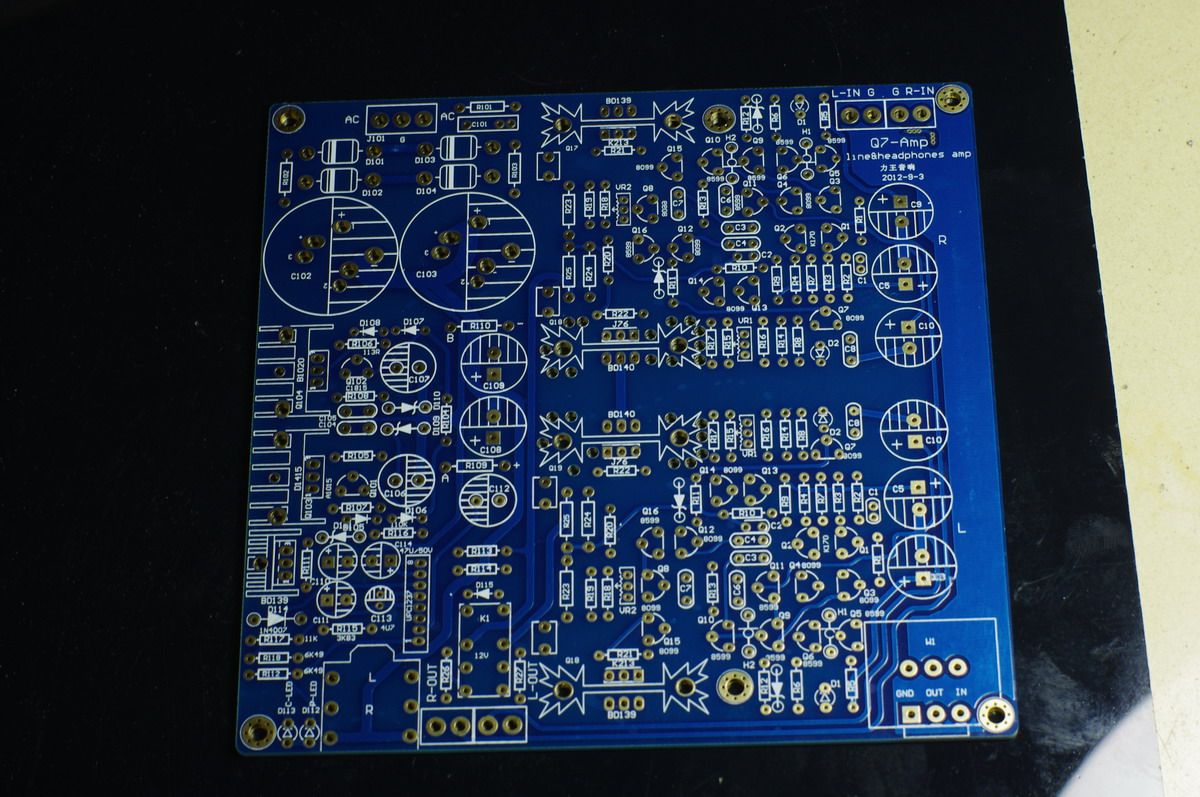

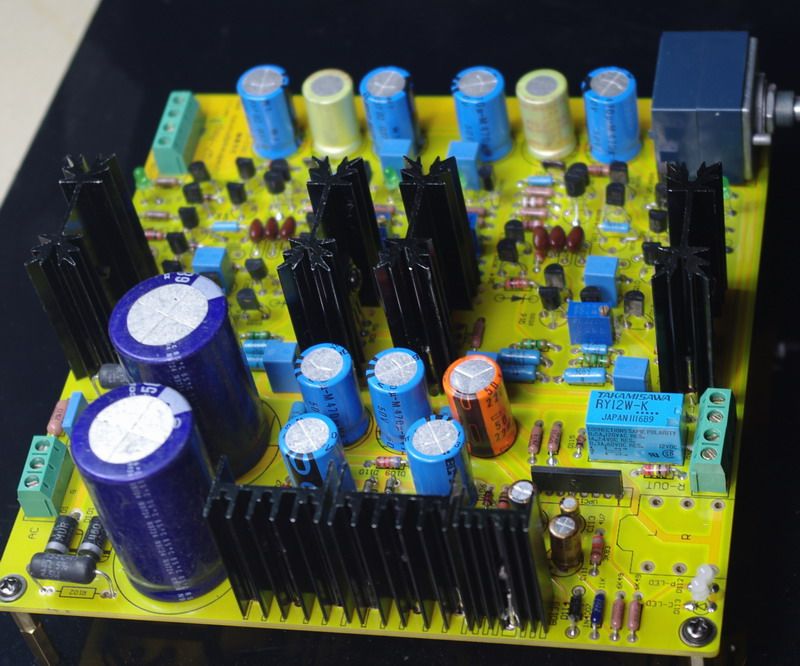

Пустая печатная плата  60 юаней, последняя доска — желтая доска.

Комплект: Все компоненты на картинке, кроме потенциометра, 330 юаней.

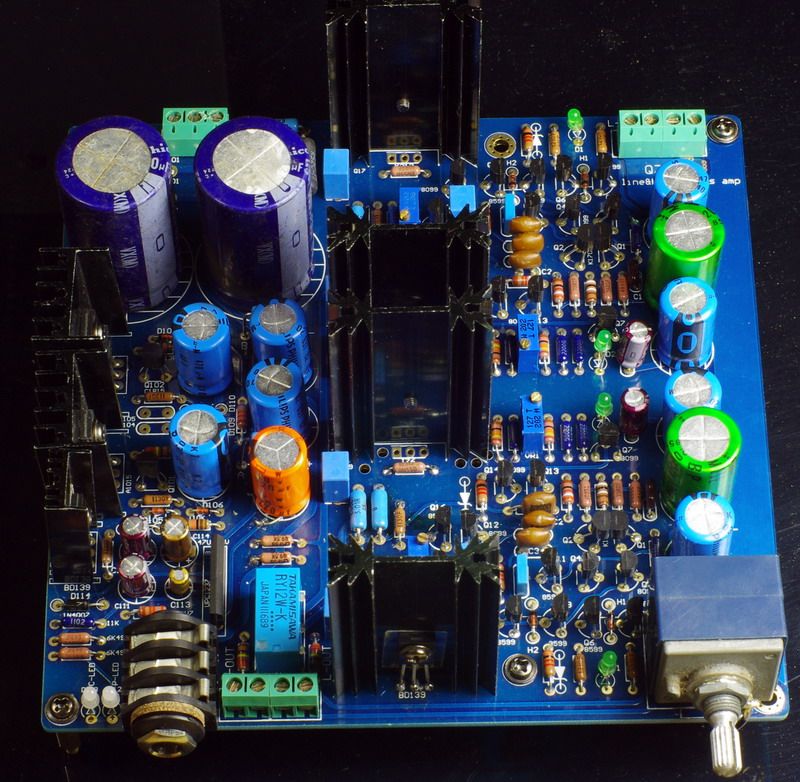

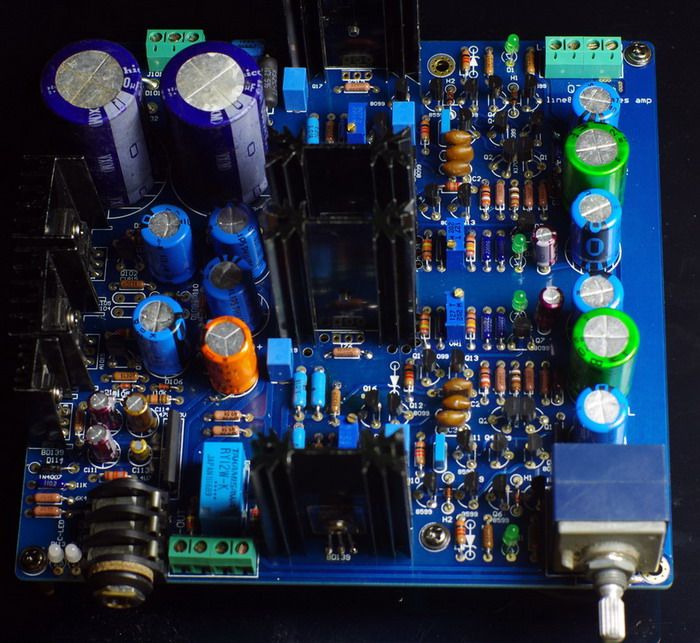

Готовая доска: 450 юаней. После сварки, тестирования и отладки звук можно включить сразу после подключения трансформатора и потенциометра.



серийный номерКомпонентколичествоЦенаМодель
усиливающая цепь
R11K120.8DALE
R246K420.8DALE
R3,R475R41.6DALE
R5,R6121R41.6DALE
R79K120.8DALE
R8220R20.8DALE
R9392R20.8DALE
R103K920.8DALE
R113K20.8DALE
R123K20.8DALE
R133K20.8DALE
R14R15220R41.6DALE
R16R17240R41.6DALE
R182K20.8DALE
R19R20113R41.6DALE
R21,R2210R41.6DALE
R23,R243R0142.4DALE
R253R0121.2DALE
R26,R27324R20.8DALE
Большой инерционный источник питания
R1016R810.6DALE
R102,R1031R24DALE
R10468K10.4DALE
R105,R106324R20.8DALE
R107R108113R20.8
R109R1103R0120.8
Схема выходной защиты
R11113K310.4DALE
R112R1186K4920.8DALE
R113,R11449K520.8DALE
R1153K8310.4DALE
R116110K10.4DALE
R11711K10.4DALE
усиливающая цепь
C1100P22Импортируйте мать Yinyun
C3,C45P46Импортируйте мать Yinyun
C5220U/50V26Бесступенчатый конденсатор БП
C6104/63V21Сименс
C7,C81U44.8BC Wuji емкость
C9,C10470U/40V43.2Оригинальный конденсатор Philips.
C11,C121U/63V44.8BC Wuji емкость
C101473U/250V10.6Емкость Siemens
серийный номерКомпонентколичествоЦенаМодель
C102,C1036800U/50V26Никон 6800 мкФ/50 В
C104,C105104/63V21Емкость Siemens
C106,C107470U/40V21.6Оригинальный конденсатор Philips.
C108,C109470U/40V21.6Оригинальный конденсатор Philips.
Схема выходной защиты
C11047U/25V13Nikon FW конденсатор
C11147U/16V10.3Nikon FW конденсатор
C112220U/50V11.5Японский химический конденсатор
C1134U7/50V10.3Nikon FW конденсатор
C11447U/50V1 Nikon FW конденсатор
усиливающая цепь
D1,D2LED40.4Зеленая световые диоды
H1,H2E152416Диод постоянного тока Исидзука
Большой инерционный источник питания
D101-D104NUR46044На диоде быстрого восстановления
D105-D1081N414840.4Филипс ПХ
D109,D110Трубка регулятора напряжения 35 В21ВКЛ. позолоченный стабилитрон
Схема выходной защиты
D111Трубка регулятора напряжения 12 В10.5ВКЛ. позолоченный стабилитрон
D112,D113Синий светодиод20.3Синий волос легкий диод
D1141N400710.1Импортирован обычный
усиливающая цепь
Q1,Q2K170450Сопряжение Toshiba Precision
Q3Q4MPS809947Точное соответствие MOTO
Q5Q6MPS859947Точное соответствие MOTO
Q7MPS809923.5Точное соответствие MOTO
Q8,MPS809923.5
Q9,Q10MPS859947Точное соответствие MOTO
Q11MPS859923.5
Q13,Q14MPS809947Точное соответствие MOTO
Q15MPS80992 пары7Точное соответствие MOTO
Q16MPS8599
Q17BD1392 пары6Ул
Q18BD140
Большой инерционный источник питания
Q1012SA101510.3Toshiba
Q1022SC181510.3Toshiba
Q1032SD141514Hitachi
Q1042SB102014Hitachi
Схема выходной защиты
Q105BD139 2Philips оригинал
K112 В эстафета17Импортированный Такамиза
U101UPC123714.3Динамика
J2036.35 сиденье для трансляции наушников14Импортировать
VR1Точная точная настройка 2K21.2Точная точная -Тун
VR2Точная точная настройка 1K212Точная точная -Тун
Материнская платаПекартная плата160Медная позолоченная пластина 2MM70UM
3p терминал3p терминал10.5
2p терминал2p терминал41.5
Тип -тип радиаторTO-22044.85,5 см в высоту
маленькие хлопья слюдыTO-22050.5Используется в BD139/BD140.
Q105 маленький радиаторTO-12610.8Используется в BD139
Бронзовая колонка10 мм медная колонка41.6
винтыКепка40.4





                                              Всего 330 юаней
