Двойная плата защитная доска с двойным каналом.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

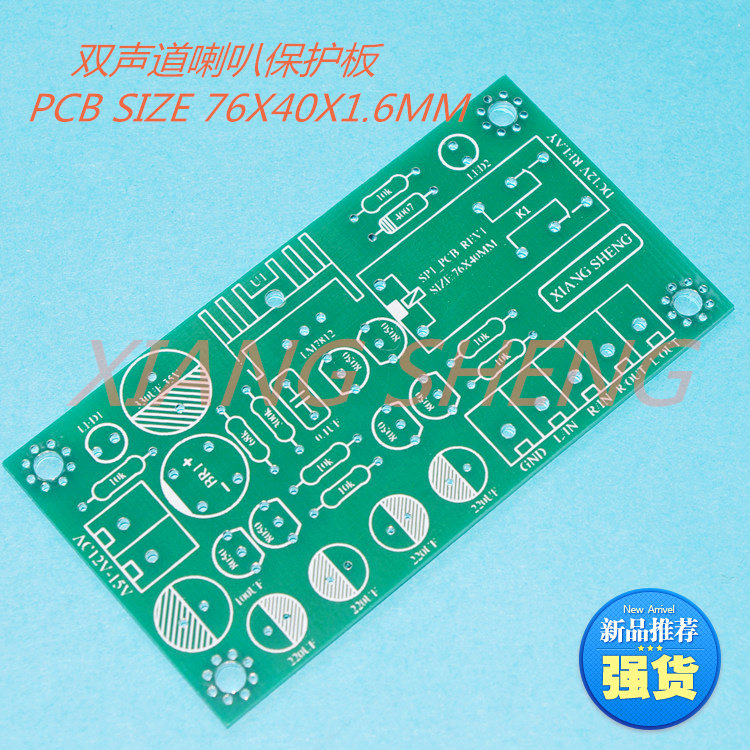

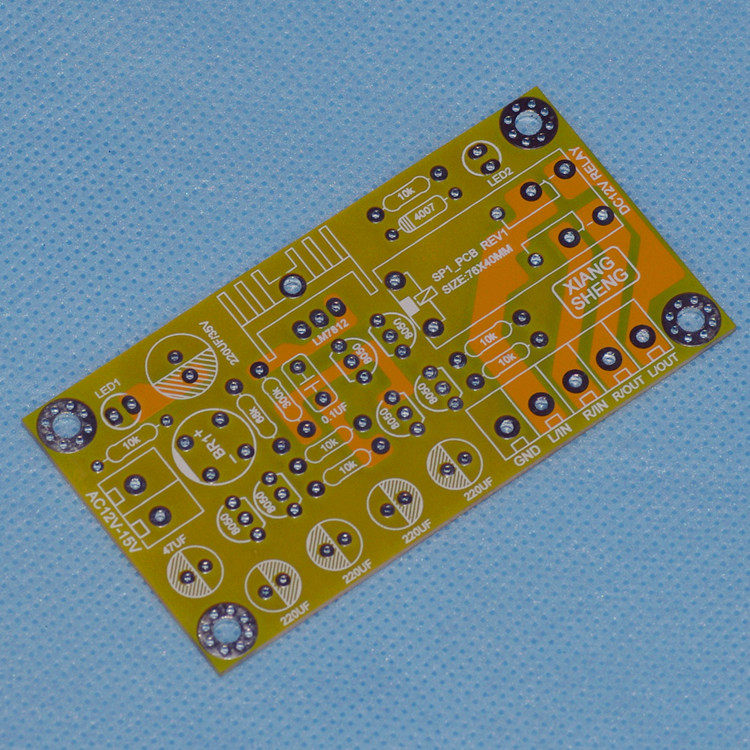

Примечание: этот ребенок является пустой печатной платой с двойной панелью, а цена-6 юаней за штуку.Ниже приведены таблица производительности продукта и материала.
Совет по защите докладчиков с двумя каналами является специальной платой для защиты докладчиков с усилителем усилителей
Обзор
1. Двойной конструкцию защиты канала, подходящая для большинства усилителей мощности.
2. Расширение широкого напряжения, добавьте стабилизацию напряжения LM7812, и входное рабочее напряжение является независимым AC12V-AC18V или независимым DC15V-DC20V.
3. Используйте высокопрочные терминалы, чтобы облегчить DIY.
4. Проектированный светодиод, излучающий светооборотую, работает нормально, когда он зажг.
производительность
Время задержки: около 3 с (3 секунды)
Рабочее напряжение: около 1 В
Рабочее напряжение: независимый отдельный AC 12V (AC12V-AC18V)
Размер тарелки: длиной 76 мм, толщиной 40 мм, 1,6 мм
Категория защиты: защита от питания и выключения, защита средней точки DC

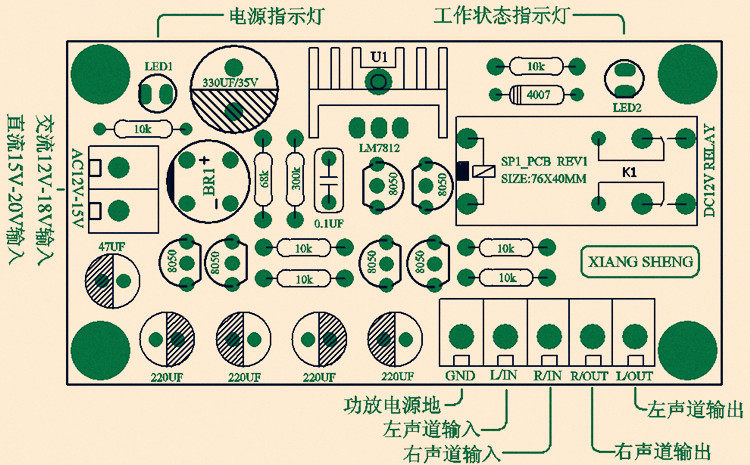

Список материалов BOM выглядит следующим образом:
1.FR4 Высококачественный волокно, размер 76x40x1,6 мм.Дозировка: 1 шт
2,1/4W Металлическая пленка 1% точный резистор. Дозировка: 8 шт
3. Выпрямитель мост Дозировка: 1 шт
4. Электролитический конденсатор Дозировка: 6 шт
5. Беспланный конденсатор 104J/50V Дозировка: 1 шт
6.in4007 диод Дозировка: 1 шт
7.триоды Дозировка: 6 шт
8.3pin терминальный блок Дозировка: 1 шт
9.2pin терминальный блок Дозировка: 2pcs
10.Импортная эстафета Omron Дозировка: 1 шт
11. Светодиодный светодиодный светодиод Дозировка: 2pcs
12 Импортированный LM7812 Дозировка: 1 шт
13, до 220 радиатора Дозировка: 1 шт
Общая цена: 25,80
Завершенная цена доски ￥: 25,80 (с импортированной реле Omron)
Спецификации соответствующих импортных реле Omron:http://item.taobao.com/item.htm?id=12415230328
