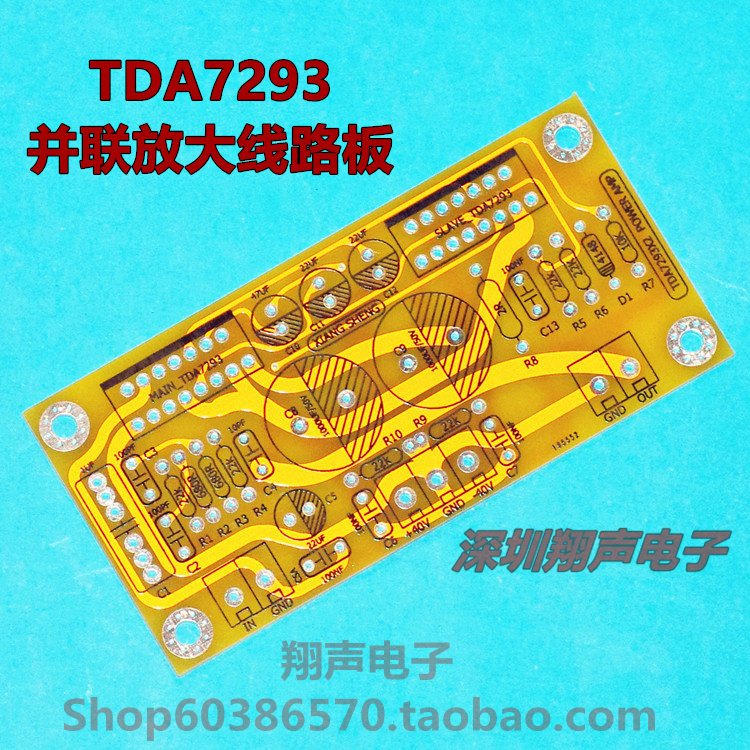

TDA7293 Параллельная пластина пластина пустая плата
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Указано, что ребенок является единственной платой Daokong PCB TDA7293. При разработке линии она немного заземлена, без шума и текущего звука. После первой проверки версии, черная партийная доска теперь официально запущена. Пожалуйста, будьте уверены, чтобы купить его.

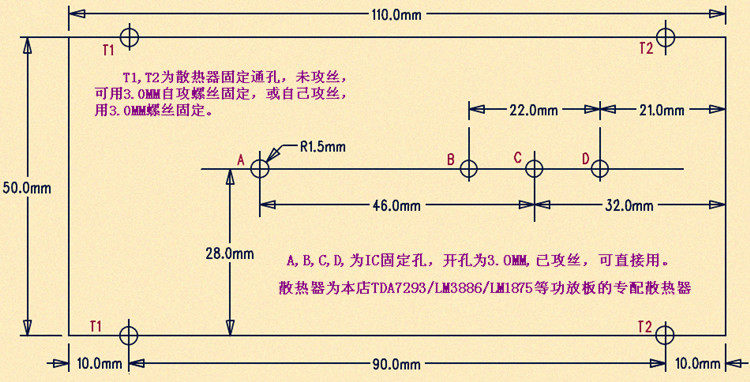

Еще один вспомогательный радиатор для продажи:http://item.taobao.com/item.htm?spm=686.1000925.1000774.6.F4oYQI&id=24004016003
TDA7293X2 Power AMP Технические характеристики:
1. Аудио вход: одноканальный аудиосигнальный ввод;
2. Вывод аудио: аудио -вывод 200 Вт одноканального;

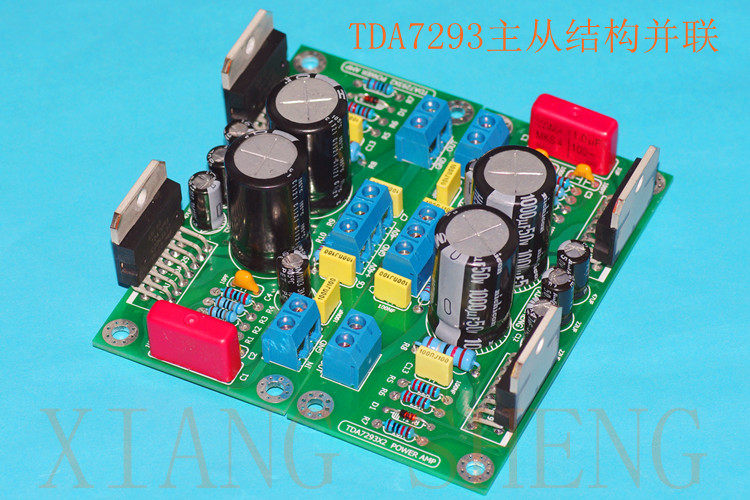

3. Принцип схемы: 2 TDA7293 Параллельный выход;
4. Работое напряжение: DC+-30 В ---+-40 В;
5. Входной импеданс: 22K OHM Выходной импеданс: 2-8 Ом

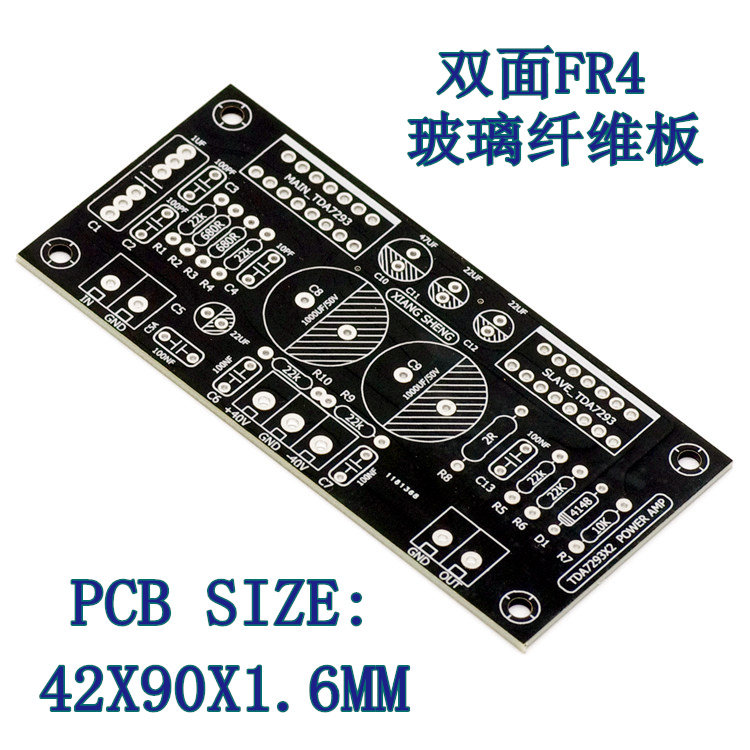

6. PCB Спецификация: FR4 42x90x1,6 мм
TDA7293 Параллельная одноканальная таблица материалов с усилителем 200 Вт.
Играть усилитель IC TDA7293 2 ПК ------ ￥ 24,00
Сопротивление 1/4 Вт 22K 6 шт. ------ ￥ 0,20
Сопротивление 1/4 Вт 10K 1 ПК ------ ￥ 0,10
Сопротивление 1/4 Вт 680 Ом 2 ПК ------ ￥ 0,20
Сопротивление 1 Вт 2,2 Ом 1 ПК ----- ￥ 0,10
100 PF Конденсатор 2 ПК ----- ￥ 0,10
10 PF-конденсатор 1 ПК ----- ￥ 0,10
IN4148 1 ПК ----- ￥ 0,10
50 В 47 UF Конденсатор 2 ПК ----- ￥ 1,60
50 В 22 UF емкость 2 ПК ----- ￥ 1,60
50 В 1000 UF Конденсатор 2 ПК ----- ￥ 3,60
100NF 100-конденсатор 4 ПК ----- ￥ 1,20
1 UF пленка wima емкость 1 ПК ------ ￥ 2.50
2-битный проводной терминал 2 шт. ----- ￥ 0,80
3-битный проводной терминал 1 шт. ----- ￥ 0,60
Переплата 42x90x1,6 мм 1 ПК ------- ￥ 8.00 Всего ￥: 45,00
Описание принципа схемы и меры предосторожности:
1.C6 и C7 являются источником питания, конденсаторов. Как правило, значение составляет 100 НФ, то есть 0,1 UF.
2.c8, C9 -это электролитический конденсатор с большой способностью на линейной плате, который должен иметь возможность предоставлять большие токи в одно мгновение. Он оказывает большое влияние на звук. Рекомендуется использовать 1000 UF или более (Чтобы сэкономить деньги на Taobao, большинство продавцов на Taobao выбирают очень маленький конденсатор с очень маленьким объемом, жертвуя качеством звука TDA7293, но вы можете испытать это самостоятельно.Полем
3.R5, R6, R7 (C11, C12) образуют тихую цепь. Значение и значение сопротивления определяют длину отключения времени и не влияют на качество звука.
4.C13, R8 Composition“Сеть Rabel”Роль стабильной схемы.
5.r3 и r4 Два резистора определяют усиление замкнутого цепи, то есть увеличение множественного 680r.
6.C5, C5A является конденсатором обратной связи. Бренд и емкость оказывают значительное влияние на ориентацию звука цепи. Как правило, значение составляет от 10 мк -100 UF, а значение этого офиса составляет 47 UF.
7.r1 для формирования сопротивления заземления TDA7293 и в то же время определяет входной импеданс схемы. Он доступен для 18K-33K.
8.C2 используется для сверхвысокочастотных ингредиентов в сигналах ослабления, что способствует увеличению стабильности схемы. Значение может быть между 100P--470P, а значение здесь составляет 100p.
9. Выбор входной емкости, бренд и емкость оказывают небольшое влияние на ориентацию звука цепи.
Ниже приведено место, которое улучшилось на стандартной линии, которая отличается от доски усилителей, продаваемой другими продавцами!
A. Увеличьте r2, c3, низкопроходную сеть, фильтруйте высокочастотные шумовые ингредиенты, сделайте фон тише и выделите детали музыки.
B. Увеличьте емкость компенсации C3 и улучшить полосу частоты средней частоты звука. Диапазон значения может быть между 100 п.-220p, а значение этого места составляет 100p.
C4 увеличивается. C4 параллельно сопротивлению обратной связи, улучшает звук, устраняет подавляющую, повышает сопротивление слуха и слышит его в течение длительного времени.Возьмите 10p здесь.
D, увеличить R9, R10 -резистор, разрядные конденсаторы на плате. Если конденсатор на плате не разряжается, его легко сжигать 7293!

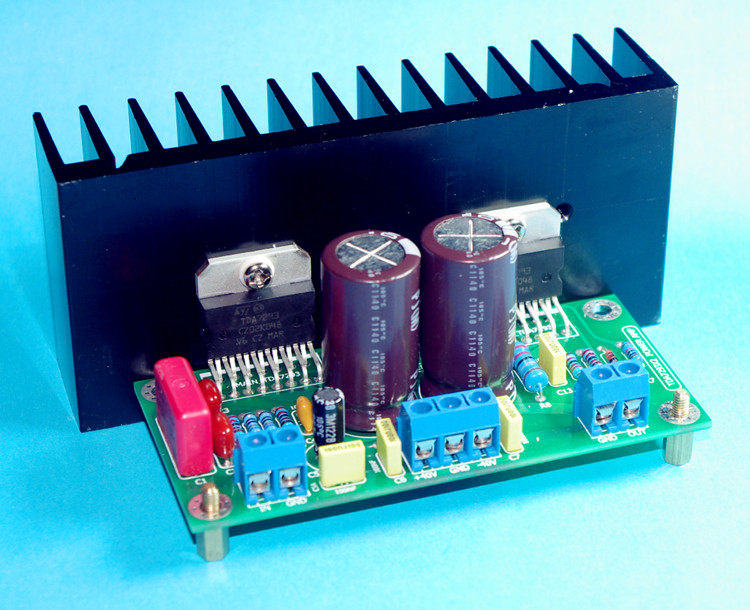

Основы установки: после установки всех компонентов, вам необходимо добавить изоляционные пленки при установке радиатора. Металлическая часть на TDA7293 не доступна для таблетки рассеивания тепла. Вы должны добавить масла радиатора на TDA7293. тест.
Во время проводки+40 В соединяет положительный источник питания. GND -это проволока заземления, -40V подключен к источнику питания. Out -это рог -положительный рог -отрицательный полюсный GND в входе сигнала в качестве сигнальной земли.Примечание. Если ошибка провода подключена, она может привести к незаменимым повреждениям!
