Пары оси SKF Zhongyi TKSA31 41 TKSA51-EXTCH Extension Chain TKSA 41-EXTCH

Цена: 21 408-23 827руб.    (¥1022.82)
Артикул: 15883426141

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:上海工品超市
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥31.23660руб.
¥681 437руб.
¥100021 010руб.
¥ 390 1803 804руб.
  • Информация о товаре
  • Фотографии
Классификация цветов: Расширенная цепочка TKSA 41-EXTCH, SKF лазерная консультация Zhongyi

Принадлежности SKF для центровки валов

Расширить цепь

Цепочка удлинения может быть подключена к предоставленной цепочке установки для увеличения его длины.Более длинная цепь может находиться в диаметре большего вала или оси.Если набор цепочек удлинения недостаточно, вы можете использовать два набора использования или магнитные кронштейны V -формы.

Расширить цепь
Номер заказаСодержание и описаниеСовместимый

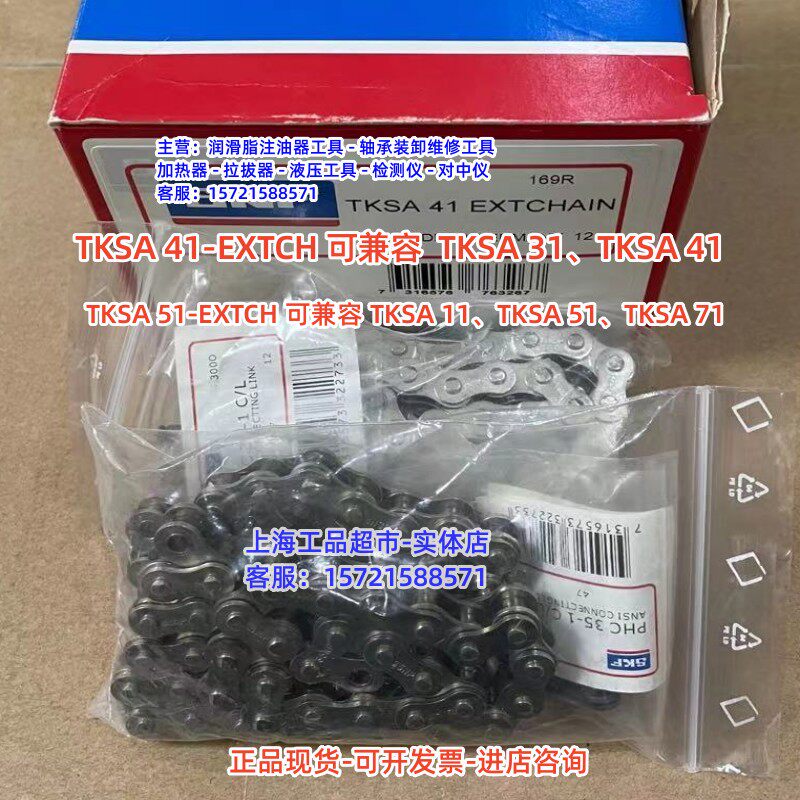

TKSA 41-EXTCH2×Увеличенная длина цепи 500 мм (19,7 дюйма) для вала диаметром до 300 мм (11,8 дюйма)ТКСА 31, ТКСА 41
TKSA 51-EXTCH2×Удлиненная цепь длиной 1 м (3,3 фута) для вала диаметром до 450 мм (17,7 дюйма)ТКСА 11, ТКСА 51, ТКСА 71

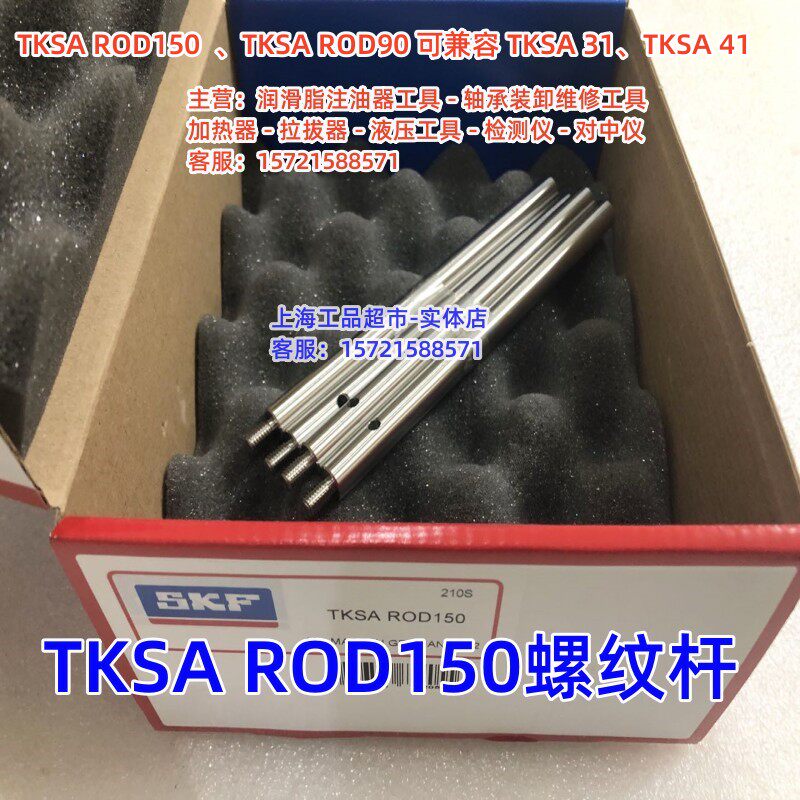

Поддержка стержня

Другие опоры могут быть подключены к опорным кадрам, предоставленным для того, чтобы сделать стойку для опор более длинными.При применении диаметра большого вала связи расширенная опорная рама очень полезна, а лазерный свет головки измерения может проверить связь.

Поддержка стержня
Модель заказаСодержание и описаниеСовместимый

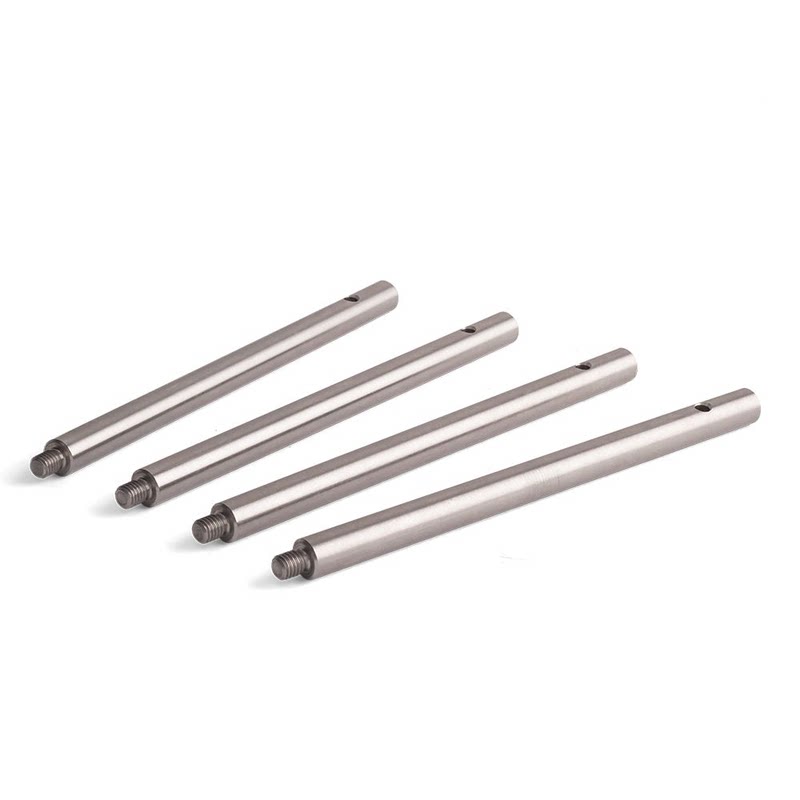

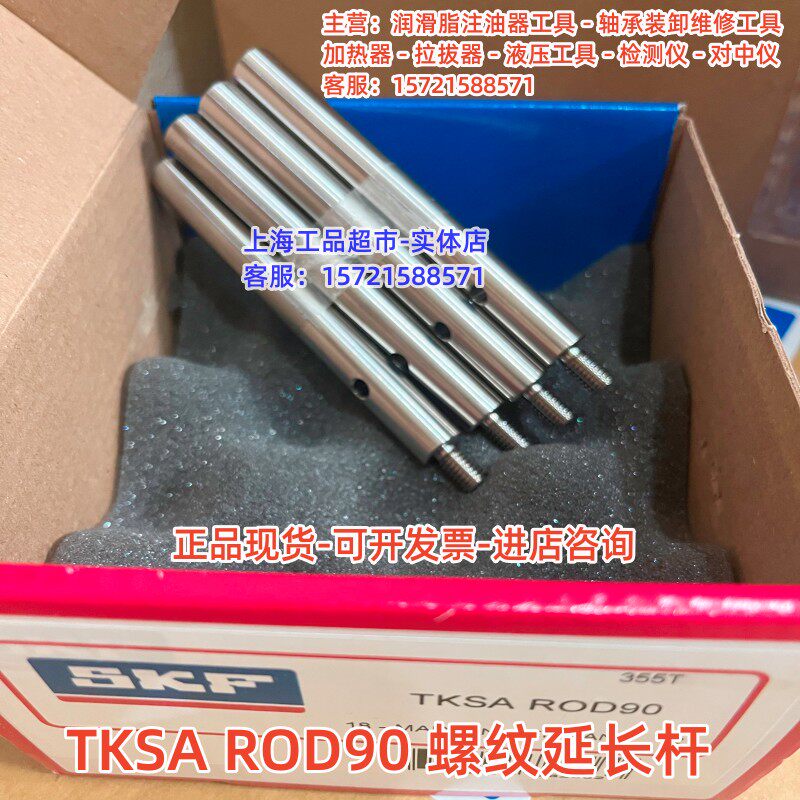

TKSA ROD904×90 мм (3,5 дюйма.ТКСА 31, ТКСА 41
TKSA ROD1504×150 мм (5,9 дюйма).ТКСА 31, ТКСА 41
TKSA 51-ROD804×80 мм (3,1 дюйма).ТКСА 11, ТКСА 51, ТКСА 71
TKSA 51-ROD1204×120 мм (4,7 дюйма) резьбовой полюсТКСА 11, ТКСА 51, ТКСА 71

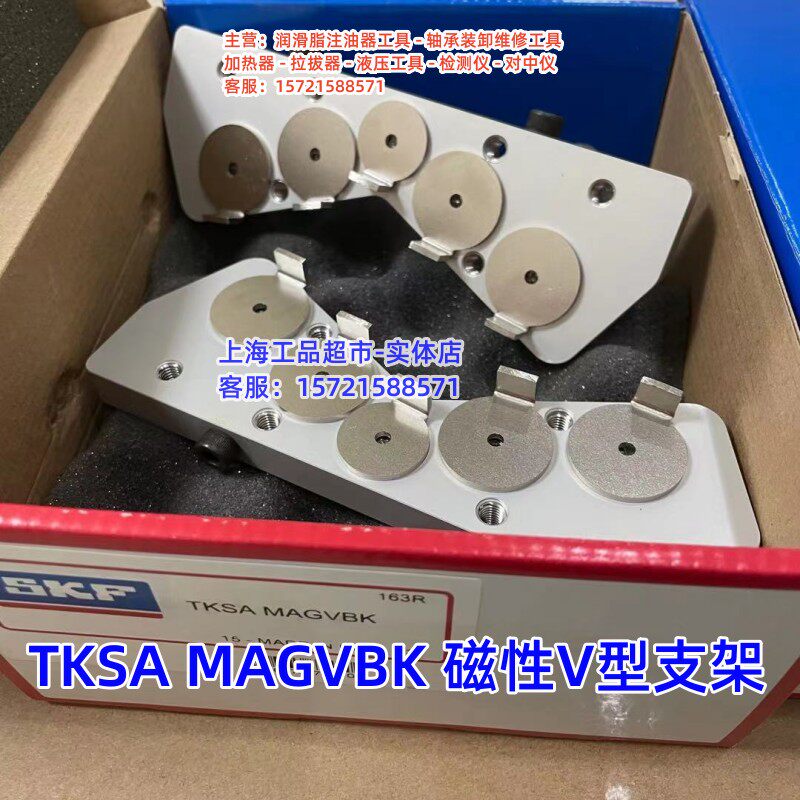

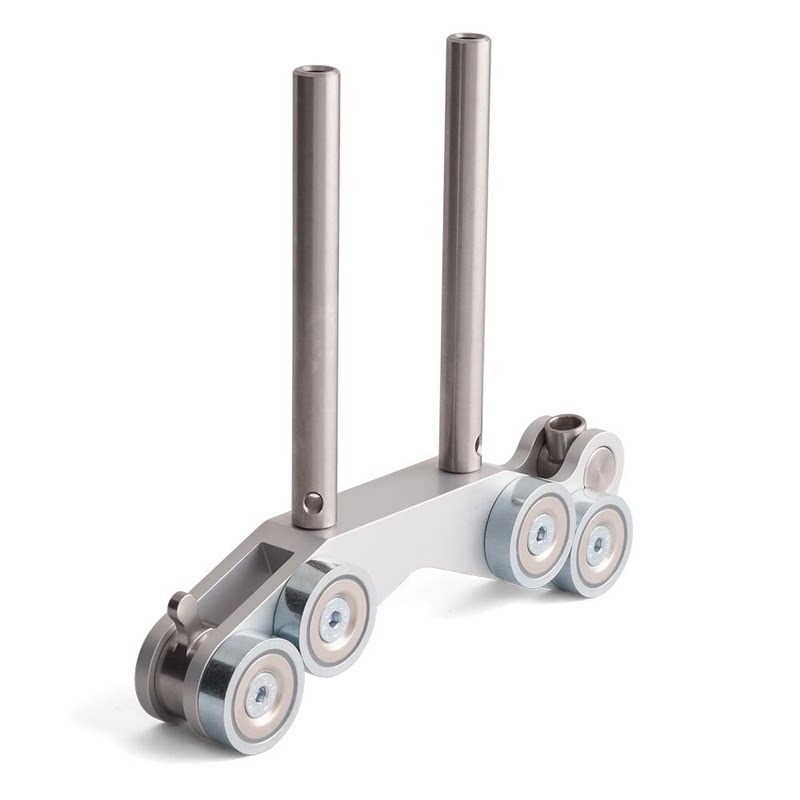

Магнитный V -bracket

Магнитный V кронштейн установлен на валу или оси, что является мощным магнитным.Он используется для установки блока измерения на одной стороне вала или вала, когда цепь не может быть использована.Магнитные кронштейны не могут быть установлены на маленьком валу.

Магнитный V -bracket
Модель заказаСодержание и описаниеСовместимый
TKSA MAGVBK2×Магнитный V-образный кронштейн, опорные стержни или цепи не предусмотрены.ТКСА 31, ТКСА 41
TKSA 51-VBK1 стандартный V-образный кронштейн с:
2 стержня с резьбой 80 мм (3,2 дюйма),
1 стандартная цепь длиной 480 мм (18,9 дюйма)
4×магнит		ТКСА 11, ТКСА 31, ТКСА 41

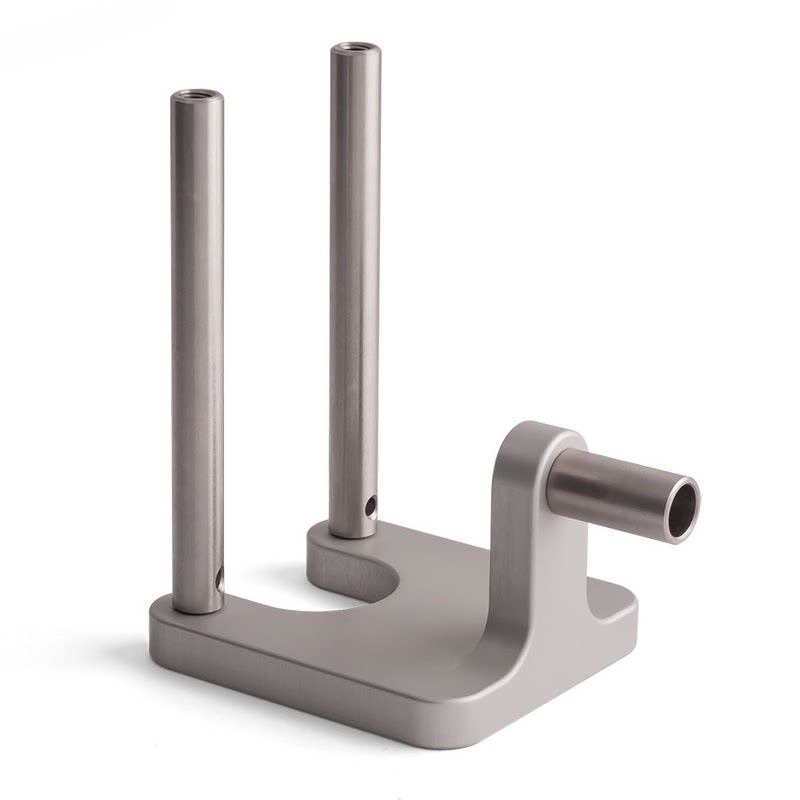

Шпиндель

Основной кронштейн оси используется для установки блока измерения на основной оси токарного станка.

Шпиндель
Модель заказаСодержание и описаниеСовместимый
TKSA 51-SPDBK1 опора шпинделя с 2 резьбовыми стержнями диаметром 80 мм (3,2 дюйма)ТКСА 11, ТКСА 51, ТКСА 71

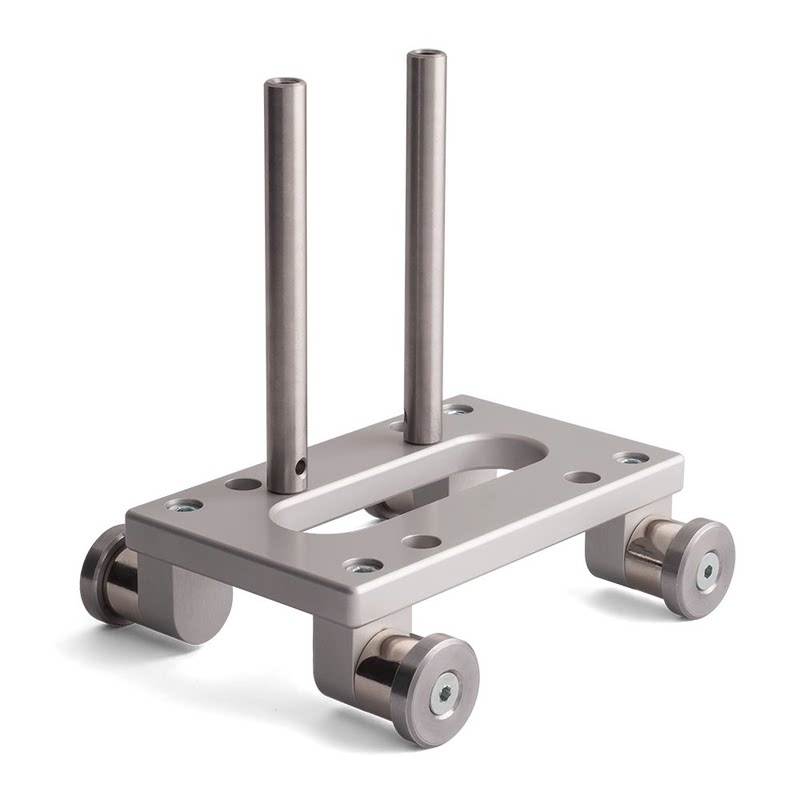

Скользящая поддержка

Раздвижные кронштейны могут использоваться в парах не -ротационных валов.В скользящем кронштейне есть колесо, которое может скользить по валу.

Скользящая поддержка
Модель заказаСодержание и описаниеСовместимый
TKSA 51-SLDBK1 для диаметра вала>30 мм (1,2 дюйма) или внутренний диаметр.>Регулируемый подвижный кронштейн 120 мм (4,7 дюйма) без удлинителяТКСА 11, ТКСА 51, ТКСА 71
TKSA SLDBK2×Колеса оснащены стандартным V-образным кронштейном (TKSA VBK), V-образный кронштейн не входит в комплект поставки.ТКСА 31, ТКСА 41

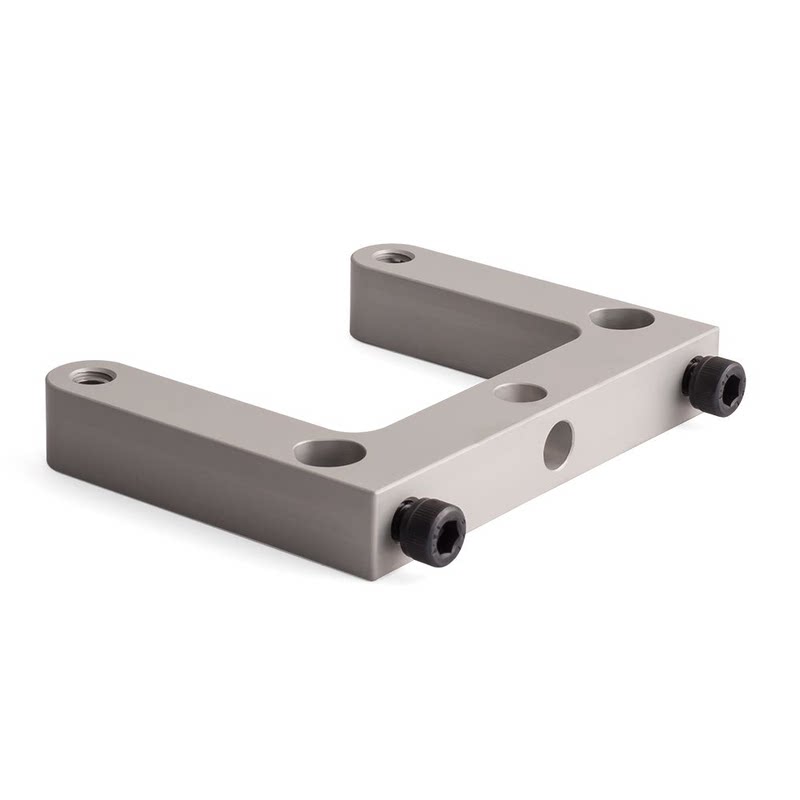

Смещенная кронштейна

Сметный кронштейн может решить проблему, что головка измерения не может быть установлена ​​на исходном кронштейне, потому что головка измерения не может быть установлена ​​на исходном кронштейне.Сметный кронштейн установлен на длинном стержне установки кронштейна, чтобы сделать смещение головки измерения в валу, тем самым увеличивая доступное пространство.

Смещенная кронштейна
Модель заказаСодержание и описаниеСовместимый
TKSA EXT502×Совместимый смещенный кронштейн 50 мм (2 дюйма) со стандартным (TKSA VBK) и магнитным V-образным кронштейном (TKSA MAGVBK) и магнитным основанием (TKSA MAGBASE)ТКСА 31, ТКСА 41
TKSA EXT1002×Совместимое смещенное крепление 100 мм (3,9 дюйма) со стандартным (TKSA VBK) и магнитным V-образным кронштейном (TKSA MAGVBK) и магнитным основанием (TKSA MAGBASE)ТКСА 31, ТКСА 41
TKSA 51-EXT501×Смещенный кронштейн 50 мм (2 дюйма), доступен с 2×80 мм (3,2 дюйма) длинные столбыТКСА 11, ТКСА 51, ТКСА 71

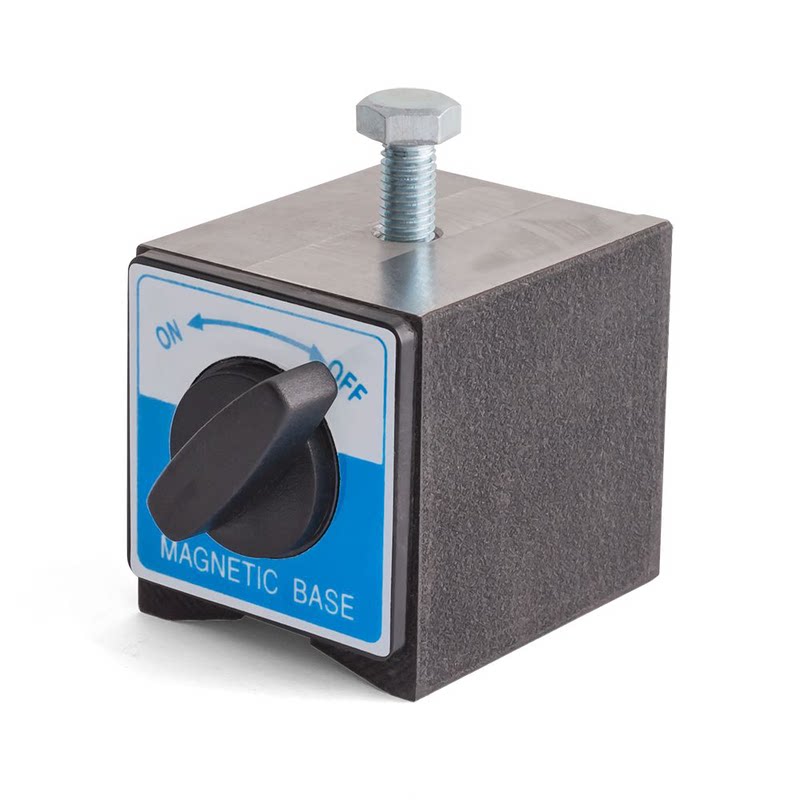

Магнитная основа

Блок измерения может быть непосредственно установлен на оси большого диаметра с магнитным основанием.По сравнению с несколькими цепочками удлинения, более удобно использовать магнитное основание на большом диаметре вала.

Магнитная основа
Модель заказаСодержание и описаниеСовместимый
TKSA MAGBASE2 x магнитное основание, оборудованное 2 x фиксированным винтом M8 x 20 ммТКСА 31*, ТКСА 41*, ТКСА 51, ТКСА 71

* Для использования с TKSA 31 и TKSA 41 требуется смещенный кронштейн TKSA EXT50 или TKSA EXT100.

Примечание: изображение используется для иллюстрации целей продукта, которые варьируются от продуктов.

Другие аксессуары

Другие аксессуары
Модель заказаСодержание и описаниеСовместимый
TKSA 11-EBK2 телескопических V-образных кронштейна с: 4 стержнями с резьбой 120 мм (4,7 дюйма) и стержнями с резьбой 4 80 мм (3,1 дюйма), без удлинителя цепиTKSA 11
TKSA VBK2×Стандартный V-образный кронштейн, опорные стержни или цепи не предусмотрены.ТКСА 31, ТКСА 41
TKSA 41-QR5 листов формата А5, на каждом по 6 наклеек с QR-кодами (всего 30 наклеек)



SKF вращающаяся лазерная пара Zhongyi TKSA 41

Лазерная вала -центральная система, улучшенная функция измерения и отчетности

TKSA 41 — это современное решение для лазерной центровки валов. Система оснащена двумя беспроводными измерительными блоками, большими датчиками положения и мощным лазером, позволяющими проводить измерения даже в суровых условиях. Более эргономичный дизайн блока дисплея с интуитивно понятной навигацией по сенсорному экрану позволяет выполнять выравнивание быстрее и удобнее, а также система имеет несколько инновационных функций, таких как улучшенная производительность выравнивания.“Бесплатное измерение”. Лазерный прибор SKF для центровки TKSA41 предназначен для улучшения методов центровки и является наиболее ценным решением для центровки в отрасли.

  • Беспроводная связь улучшает управление инструментом и позволяет завершить пары оборудования, которого нелегко достать в безопасном месте.
  • Режим бесплатного измерения позволяет начинать с любого положения, просто поверните 90°Вы можете завершить измерение.
  • Режим автоматического измерения может реализовать измерение без ручного управления. Обнаружая положение блока измерения, когда единица измерения вращается в правильном положении, количество показаний собирается.
  • Функция автоматического отчета автоматически генерирует отчет после каждого завершения.Вы можете добавить аннотации и фотографии, полученные из встроенных камер, чтобы получить полную информацию.Все отчеты могут быть экспортированы в виде файлов PDF.
  • Реальное представление поддерживает интуитивное измерение, которое удобно для горизонтальных и вертикальных пар.
  • Библиотека машины может видеть все машины и отчеты.Использование QR -кода дополнительно упрощает процесс распознавания машины и улучшает рабочий процесс для середины.

Почти каждой отрасли нужна пара вала, потому что она может значительно продлить время работы машины и снизить затраты на техническое обслуживание.TKSA 41 прост и практичен, что позволяет вам больше доверять всем типам горизонтальных вращающихся машин.
Технические параметры
модельTKSA 41
Датчики и коммуникационные технологии29 мм (1,1 дюйма) CCD с линейным лазером; электронный наклонный инструмент±0.5°Предметы
Может использовать Bluetooth 4.0 LE или USB -кабель (стандарт)
Система измерения системыОт 0,07 до 4 м (от 0,23 до 13,1 фута).
Ошибка измерения / разрешение отображения<0.5%±5μМ/10 мкм (0,4 млн)
Отображать5.6"Цветовое сопротивление сенсорного экрана ЖКД
Обновление программного обеспеченияU Диск
Диаметр валаДиаметр от 20 до 150 мм (от 0,8 до 5,9 дюйма),
Выберите цепь расширения, чтобы сделать диаметр до 300 мм (11,8 дюйма)
Предложение больше всего высоты муфты195 мм (7,7 дюйма), используя стандартный удлинитель
Фиксированная системаДва кронштейна V -типа; 2 цепочки с 400 мм (15,8 дюйма); каждый кронштейн V -типа с 2 150 мм (5,9 дюйма) поддерживающими стержнями с узкими резьбами;
4 удлинительных стержня 90 мм (3,5 дюйма).
ИзмерениеТри -точечный метод измерения 9–12–3
Три -точечный метод автоматического измерения 9–12–3
Три -точечный метод измерения свободного (минимальное вращение 90°Полем
КоррекцияОбеспечить реальные значения времени для коррекции местоположения местоположения вертикальной и горизонтальной машины; инструменты лазерных мягких ног
ОтчетАвтоматически направляйте отчет о формате PDF через U -диск
Отображение батареиВ случае 100%освещения подсветки его можно непрерывно использовать в течение 8 часов (зарядка лития 5000 мАч)
Аккумулятор измерения батареиЕго можно непрерывно использовать в течение 12 часов (зарядка лития 2000 мАч)
Инструментальный ящик размер530×110×360 мм (20,9×4.3×14.2 дюйма.)
Общий вес (включая приборную коробку):4,75 кг (10,5 фунтов)
Рабочая ТемператураОт 0 до 45°С (от 32 до 113°Ф)
IP -уровеньIP54

Пара оси SKF Zhongyi TKSA 31

Анти -интуитивнологическая, экономическая лазерная вал -центральная система

TKSA 31 — это экономичное решение SKF для простой лазерной центровки валов. Эргономичный дисплей с сенсорным экраном делает прибор очень простым в использовании, а встроенная библиотека машин помогает сохранять отчеты о центровке для нескольких машин.Большой лазерный датчик положения на измерительной головке снижает необходимость предварительной центровки, а встроенный инструмент с мягкой опорой помогает создать основу для успешной центровки.Дополнительные функции, такие как динамический дисплей и режим автоматического измерения, помогают быстро и эффективно решать задачи центровки и делают TKSA 31 инновационным инструментом лазерной центровки валов, достаточно экономичным, чтобы соответствовать практически любому бюджету.

  •  Использование широко известного 3-балльного режима измерения (9-12-3 метод измерения тактовой частоты) может быть легко измерено. В каждом месте измерения 40 насчитывается 40.°Гибкость позиционирования областей.
  • Обратите внимание только на стандарты и основные функции стандарта по быстрой и эффективной оси, чтобы инструмент имел хорошую экономику.
  • “Автоматическое измерение”Режим может реализовать измерение, которое не требует ручного управления. Обнаружая положение единицы измерения, когда единица измерения вращается в правильном положении, считывается сборы.
  • После того, как каждая пара будет завершена, его автоматически генерируется, чтобы сообщать о среднем отчете и может быть добавлена ​​в аннотацию приложения на основе клиента.Все отчеты могут быть экспортированы в виде файлов PDF.
  • Динамический вид поддерживает интуитивно понятные измерения, что облегчает коррекцию горизонтальных и вертикальных грани.
  • Библиотека машины может видеть все машины и отчеты.Это упрощает распознавание машины и улучшает рабочий процесс для середины.

Центровка валов рекомендуется практически во всех отраслях промышленности, поскольку она помогает увеличить время безотказной работы оборудования, сократить производственные потери и снизить затраты на ремонт.TKSA 31 идеально подходит для лазерной центровки валов начального уровня.
Технические параметры
Номер заказаTKSA 31
Датчик и связь29 мм (1,1 дюйма) CCD, линейный лазер; инструмент электронного наклона±0.5°Предметы
 Используйте USB -кабельную связь (стандарт)
Расстояние измерения системы*От 0,07 до 2 м (от 0,23 до 6,6 фута)
Ошибка измерения/разрешение отображения<0.5%±5μм/10ум (0,4 мил)
Отображать5.6"Цветовое сопротивление сенсорного экрана ЖКД
Обновление программного обеспеченияU Диск
Диаметр валаОт 20 до 150 мм (от 0,8 до 5,9 дюйма).
 Максимальная расширенная цепь может быть выбрана до 300 мм (11,8 дюйма).
Предложение куплета максимально **105 мм (4,2 дюйма)
Фиксированная система2×V -тип кронштейн; 2×Цепь, длиной 400 мм (15,8 дюйма); каждая кронштейн V -типа имеет 2×С опорой для резьбы длиной 150 мм (5,9 дюйма).
Металлический режим измеренияИзмерение трех точек 9-12-3
 Автоматическое измерение трех точек 9-12-3
КоррекцияПредоставить динамические данные для коррекции положения положения вертикальной и горизонтальной машины; лазерные мягкие ноги мера
ОтчетАвтоматически генерировать отчет о формате PDF, руководство через U -диск
Система батареиМенее 100%освещение подсветки в течение 7 часов (5000 мАч заряжает литийную батарею)
Размер коробки для прибора530× 110×360 мм (20,9× 4.3×14,2 дюйма)
Общий вес (включая приборную коробку):4,75 кг (10,5 фунта)
Рабочая ТемператураОт 0 до 45°С (от 32 до 113°Ф)
IP -уровеньIP54
Сертификат о калибровке2 года эффективно
Гарантия2 года стандартной гарантии+продление после регистрации на 1 год
* Используйте стандартный USB -кабель до 4 м (13,1 фута).
** Максимум может достигать 195 мм (7,7 дюйма) и использовать дополнительную удлинительную стержень



Пары оси SKF of Zhongyi TKSA 51

Мощная и интуитивно понятная ось использования планшетного компьютера и смартфона

Система центровки осей TKSA 51 предлагает высокую эксплуатационную гибкость и высокую производительность, подходящую для работ по центровке начального и экспертного уровня.Разработанная для использования с планшетами и смартфонами, оснащенными приложением Shaft Alignment TKSA 51, система интуитивно понятна и проста в использовании и не требует специального обучения.Стандартные аксессуары позволяют TKSA 51 соответствовать широкому спектру применений, таких как двигатели, вентиляторы, насосы, редукторы и т. д. Приложение прибора включает обучающие видеоролики, показывающие пользователям, как выполнять измерения.

  • Измерение гибкости-Я хорошо -известное три точкового измерения имеет большую гибкость, потому что измерение может начинаться с любого положения, а требуемый малый угол вращения составляет 40 градусов.Это позволяет пользователям находиться в ограниченном пространстве.
  • Автоматически генерировать отчет-В автоматически генерировать отчет и может быть добавлен в аннотацию на основе клиентов, машинные картинки и подписи, написанные на сенсорных экранах.Отчет может быть экспортирован в формате PDF и обмен другими приложениями мобильных приложений.
  • Универсальность и компактность-Серия стандартных компонентов, таких как магнитные инсталляционные кронштейны, расширенные стержни и цепи, усиливают общность TKSA 51, сохраняя при этом компактность, легкость и легкое перенос системы.
  • Трехмерный динамический вид-Функция может интуитивно помочь головке измерения позиционирования достичь быстрого измерения и динамического отображения при входе в уровень/вертикальную коррекцию.Приложение применяет трехмерное видение вращения, что двигатель соответствует фактическому положению машины.
  • Компенсация нарушений-Ва среднего значения измерения для повышения точности измерения измерения при вибрации или других внешних помех.
  • Полный режим демонстрации функции-Приложение приложения может быть удобным для загрузки, а его демонстрационный режим позволяет вам испытать процесс пары оси перед покупкой TKSA 51.

В продуктах серии TKSA ось TKSA 51 подходит для обширного применения для среднего инструмента.Его компактная и легкая конструкция, высокая гибкость измерения и стандартные навесности делают инструмент, который можно использовать в различных машинах, даже в трудном положении.Использование планшетных компьютеров и защитных чехлов смартфонов не влияет на функцию TKSA 51.




Технические параметры
Номер заказаTKSA 51
Датчик и связь20 мм (0,8 дюйма) PSD, красная линейная лазер, 2 категории;
Электронный Дампри±0,1°; Bluetooth 4.0 LE
Система измерения системыОт 0,07 до 5 м (от 0,23 до 16,4 фута).
Ошибка измерения/разрешение отображения<1% + 1 цифровой
Совместимые операции *Рекомендуется iPad Mini, или вы также можете быть iPad 3 или выше.
IPod touch 5 -го поколения или выше, iPhone 4s или выше
Требования к операционной системеApple iOS 8 или обновление версия
Обновление программного обеспечения/приложенияЧерез Apple App Store
Диаметр валаОт 20 до 150 мм (от 0,8 до 5,9 дюйма),
Используя стандартную цепочку удлинения для 450 мм (17,7 дюйма).
Предложение больше всего высоты муфты170 мм (6,7 дюйма) используйте удлинительные стержни
Металлический режим измерения3×Измерение без точек (общее минимум 40°Угол поворота),
Автоматическое измерение
КоррекцияОбеспечить динамические значения для коррекции поправки вертикального и горизонтального положения машины
Совместимость с регулируемым ударом (Vibacons)
Коррекция SoftfootСкачать независимость через Apple App Store“Soft Foot for TKSA 51”Приложение приложения.
ОтчетАвтоматически генерировать отчеты, которые могут быть экспортированы в формате PDF Email/Cloud Service
Направление отображенияГоризонтальная (вертикальная диаграмма на таблетке)
Аккумулятор измерения батареиМаксимальное использование до 10 часов подряд (2000 мАч может заряжать литиевые батареи)
размер355× 250×110 мм (14× 9.8×4,3 дюйма)
Общий вес (включая приборную коробку):2,9 кг (6,4 фунта)
Рабочая ТемператураОт 0 до 45°С (от 32 до 113°Ф)



Пары оси SKF of Zhongyi TKSA 71Пары оси SKF of Zhongyi TKSA 71





Аксиальная пара для Zhongyi TKSA 71

Широкополезное и отличное производительность, используемые для достижения профессиональных пар

Модель TKSA 71, предназначенная для центровки в суровых промышленных условиях, расширяет линейку инструментов SKF для центровки валов.Инструмент для центровки валов TKSA 71 очень универсален и оснащен компактным измерительным блоком, который можно использовать в узких пространствах.Его специальное прикладное программное обеспечение может выполнять различные типы работ по выравниванию, включая выравнивание горизонтальных и вертикальных осей, осей регулируемого шага и блоков массива.TKSA 71 использует инновационную конструкцию для достижения превосходных характеристик центрирования и высокой долговечности, а также может обеспечить высокую точность измерений и лучшие пыле- и водонепроницаемые характеристики в суровых условиях.

Преимущество TKSA 71

  • Легко и просто использовать -Интуитивно понятное прикладное программное обеспечение, руководство и обучение видео
  • Широкий спектр приложений -Полные аксессуары и специальное программное обеспечение для приложений
  • Приятель -Расстояние измерения составляет до 10 м, компенсация помех, гибкость измерения и небольшой угол общего поворота составляет только 40°, Автоматическое измерение и может быть настроено в соответствии с целевым значением
  • Производительность защиты в суровых условиях -Подмерция полностью запечатана (IP67), что может предотвратить вход пыли и воды
  • Компактное измерение единицы -Применимо к его узкому пространству
  • Сильная ручная коробка -Выска защитная производительность, легко носить с собой и беспроводная зарядка



Приспособление


Через шесть прикладных программного обеспечения, настроенного для различной работы, TKSA 71 может быстро и интуитивно реализовать право.Он предназначен для предварительной подготовки. Это прикладное программное обеспечение просты и просты в использовании, поддерживает платформы Android и iOS и может быть загружен бесплатно.Общие функции включают автоматическое генерирование комплексных отчетов, варианты экспорта и обмена, самоочетные видео, встроенные руководящие принципы толерантности, 3D -динамические представления, компенсацию помех и комплексную функциональную демонстрационную режим.



Полная система, которая отвечает вашим потребностям в Китае

Основные модели TKSA 71 включают стандартные аксессуары, подходящие для большей части работы.Мода подачи продукции находится в прочной ручной коробке, которая отвечает требованиям большинства авиакомпаний на багаже.


Модель TKSA 71/PRO также включает в себя другие аксессуары, такие как скользящий кронштейн, магнитное основание и смещенную кронштейн, необходимые для более жестких операций.Поставка Pro -типа моды Supply Zhongyi находится в прочном крупном футляре для троллейбуса.

TKSA 71D и TKSA 71D/PRO также включают в себя устройства отображения с защитным покрытием и предварительно устоявшимся прикладным программным обеспечением.Обе системы подходят для приложений без сетевого соединения или настройки учетной записи.

измерительное оборудование: Измерительное оборудование со стандартным V -бретельгом (M&S) (1), Беспроводная зарядная база с USB -кабелем (2), рулон (3)
Стандартные аксессуары: Цепочка удлинения (4), расширенный стержень (5), установка магнитов (6)
Расширенные аксессуары: Струйственная опора (7), смещение стента (8), дополнительная удлинительная стержень (9), магнитное основание (10)

Номер заказа

Номер заказаиллюстрировать
TKSA 71Измерительное оборудование с базой беспроводной зарядки
Коробка отвечает требованиям большинства авиакомпаний
Стандартные аксессуары
TKSA 71DTKSA 71
Дисплейная единица промышленной защиты, дисплей TKSA
TKSA 71/PROИзмерительное оборудование с базой беспроводной зарядки
В коробке на рычаге есть дополнительное место для хранения
Стандартные и передовые аксессуары
TKSA 71D/PROTKSA 71/PRO
Дисплейная единица промышленной защиты, дисплей TKSA
TKSA 71/ACCESSНабор для обновления от TKSA 71 до 71/Pro используется для обновления TKSA 71 до 71/PRO, включая расширенные аксессуары и большие уровни. Вы можете заказать отдельно
TKSA DISPLAYРазмер экрана составляет не менее 7 дюймов планшет Android, с защитной крышкой и предварительно установленным программным обеспечением для приложений, подходящим для среды промышленного применения.

Компонент

TKSA 71
2×TKSA 71 Блок измерения (M& S)
2×Стандартный кронштейн V -типа (с 480 мм (18,9 дюйма) цепь, 80 мм (3,1 дюйма) и магнитами)
2 x разгибательная цепь 1 м (3,3 фута)
1 x USB в Micro USB отдельный зарядный кабель
2 x база беспроводной зарядки
1 x рулона лента 5 м (16,4 фута).
1 X Print Version Calibration Сертификат и оператор согласованности
1 X Print Edition Quick Start Guide (английский)
4 x удлиняющий стержень 120 мм (4,7 дюйма).
1 x прочная портативная коробка (IP67), 365 x 295 x 170 мм (14,4 х 11,6 х 6,7 дюйма).
TKSA 71/PRO
2×TKSA 71 Блок измерения (M& S)
2×Стандартный кронштейн V -типа (с 480 мм (18,9 дюйма) цепь, 80 мм (3,1 дюйма) и магнитами)
2 x разгибательная цепь 1 м (3,3 фута)
1 x USB в Micro USB отдельный зарядный кабель
2 x база беспроводной зарядки
1 x рулона лента 5 м (16,4 фута).
1 X Print Version Calibration Сертификат и оператор согласованности
1 X Print Edition Quick Start Guide (английский)
8 x удлиняющий стержень 120 мм (4,7 дюйма).
2 x магнитное основание (магбаза TKSA)
2 x скользящий кронштейн (TKSA 51-Sldbk)
2 x смещение кронштейна 50 мм (2 дюйма)
1 x Большая прочная завязка (IP67), 610 x 430 x 265 мм (24 x 16,9 x 10,4 дюйма).
Номер заказаTKSA 71 и TKSA71/Pro
Датчик и связь20 мм (0,8 дюйма). Вторая генерация PSD, Line Laser, 2 категории; наклонный инструмент±0,1°; Bluetooth 4.0 LE”
Система измерения системыОт 0,04 до 10 м (от 0,13 до 32,8 фута)
Ошибка измерения/разрешение отображения<1%±10μm / 10μm (0.1 mil)
Время выносливости и зарядкаОколо 8 часов можно заряжать литиевую батарею, беспроводную зарядку в течение 10 минут можно использовать в течение 1 часа
Размер блок измерения/вес52× 64× 33 mm (2.1× 2.5× 1.3 in.) / 130 g (4.6 oz.)
Эксплуатационное оборудованиеРекомендую дисплей TKSA, Galaxy Tab Active и iPad Mini, вы также можете использовать iPad три поколения, три поколения,
IPod Touch Five Dynasties, iPhone 4S, Galaxy S4 или более высокие версии продуктов (не ограничиваясь этим)
Обновление программного обеспечения/приложенияВ Apple AppStore или Google Play Store
Требования к операционной системеApple iOS 9 или Android OS 4.4.2 (и выше)
ПриспособлениеГоризонтальная ось пары паров средней и вертикальной оси, мягкие ноги, ход расстояния -модуля до среды и значения,
Пара оси экипажа
Способ среднего9–12–3 -ооризованный трехточечный метод измерения, свободное измерение (минимум 40°Общее вращение),
Автоматическое измерение, компенсация помех, целевое значение -
Динамическая коррекцияВертикальная и горизонтальная калибровка калибровки
Дополнительные характеристикиДля среднего руководства измерения, трехмерного динамического представления, переключения направления экрана, автоматически генерировать комплексный отчет PDF
Диаметр валаДиаметр составляет от 20 до 150 мм (от 0,8 до 5,9 дюймов), а максимальный диаметр при использовании цепи удлинения составляет 450 мм (17,7 дюйма).
Предложение больше всего высоты муфтыМаксимум 45 мм (1,8 дюйма) используйте стандартный стержень, а максимум до 120 мм с удлинительным стержнем (4,7 дюйма).
Уровень защитыIP67
Общий вес (включая приборную коробку)TKSA 71: 3,9 кг (8,6 фунта)
TKSA 71/Pro: 12,5 кг (27,6 фунта)

Пары оси SKF of Zhongyi TKSA 11

Новая технология делает стержень более экономичным и проще

SKF TKSA 11 — это инновационный инструмент для центровки валов, который интуитивно помогает клиентам шаг за шагом выполнять процесс центровки с помощью смартфонов и планшетов.TKSA 11 — это простой в использовании инструмент, предназначенный для решения основных задач центровки, особенно подходящий для начинающих специалистов по центровке и компактных приложений.

Особенности и преимущества

  • Фактическое положение динамического дисплея и двигателя делает горизонтальный процесс конвекции интуитивно понятным и простым
  • Приложение приложения TKSA 11 имеет полный режим демонстрации, чтобы пользователи могли испытать полный процесс, не покупая TKSA 11
  • Мобильные устройства отображают изображения с высоким разрешением, интуитивно понятный опыт использования, автоматические обновления программного обеспечения и гибкий выбор для устройств отображения
  • Благодаря использованию индуктивных датчиков приближения на измерения больше не влияет сильное освещение, влияние вращения уменьшается, а прибор становится более надежным.Все это обеспечивает надежную центровку валов с помощью TKSA 11.
  • В отчетах об автоматическом выравнивании обобщаются процесс и результаты выравнивания, и ими можно легко поделиться по электронной почте или через облачные службы.

Технические параметры
Номер заказа TKSA 11
Датчик и связь2 Индукция близко к датчику; электронный наклонный инструмент; Bluetooth 4.0 LE
Система измерения системыОт 0 до 185 мм (от 0 до 7,3 дюйма), расстояние между кронштейном, три стандарта эталонного бара измерения являются стандартными
Ошибка измерения/разрешение отображенияЛучше, чем 2%/10μм (0,4 мил)
Совместимое операционное оборудование *Рекомендую iPod Touch 5 -го поколения,
Это также может быть iPhone 4S, iPhone 5, iPad Mini, iPad 3 или выше
Galaxy S4 (рекомендуемый смартфон), Galaxy Tab Active (рекомендуемый планшет),
Smart-Ex 01 (Smart-Ex 01)
Требования к операционной системеApple iOS 7 и обновление версии, или Android OS 4.4.2 и обновление версии, аппаратная поддержка
Bluetooth 4.0/Bluetooth Smart и Open GL 2.0
Обновление программного обеспечения/приложенияОбновление через Apple Appstore или Google Play Store"Shaft Alignment Tool TKSA 11"
Диаметр валаОт 20 до 160 мм (от 0,8 до 6,3 дюйма), самая длинная цепочка расширения может достигать 320 мм (12,6 дюйма)
Рекомендуемые валы на максимальную высоту55 мм (2,2 дюйма), до 175 мм (6,8 дюйма) с помощью дополнительного удлинительного стержня
Режим измеренияИзмерение трех точек (9-12-3)
КоррекцияИспользуйте колодки вертикально, приведите горизонтальное направление взгляда на отношение
ОтчетАвтоматически генерировать отчет PDF
Аккумулятор измерения батареи18 часов непрерывно
(1900 мАч зарядка лития)
Размер набора инструментов360 маленьких 110 маленьких 260 матерей (14,2 маленьких 4,3 маленьких 10,2 дюйма)
Общий вес (включая приборную коробку)2.1 kg (4.6 lbs)
Рабочая Температура 0°C до +45°С (от 32 до 113°Ф)
IP -уровеньБлок измерения IP54 (датчик IP67)
Сертификат о калибровке2 года эффективно
* Не включайте отображение устройства
