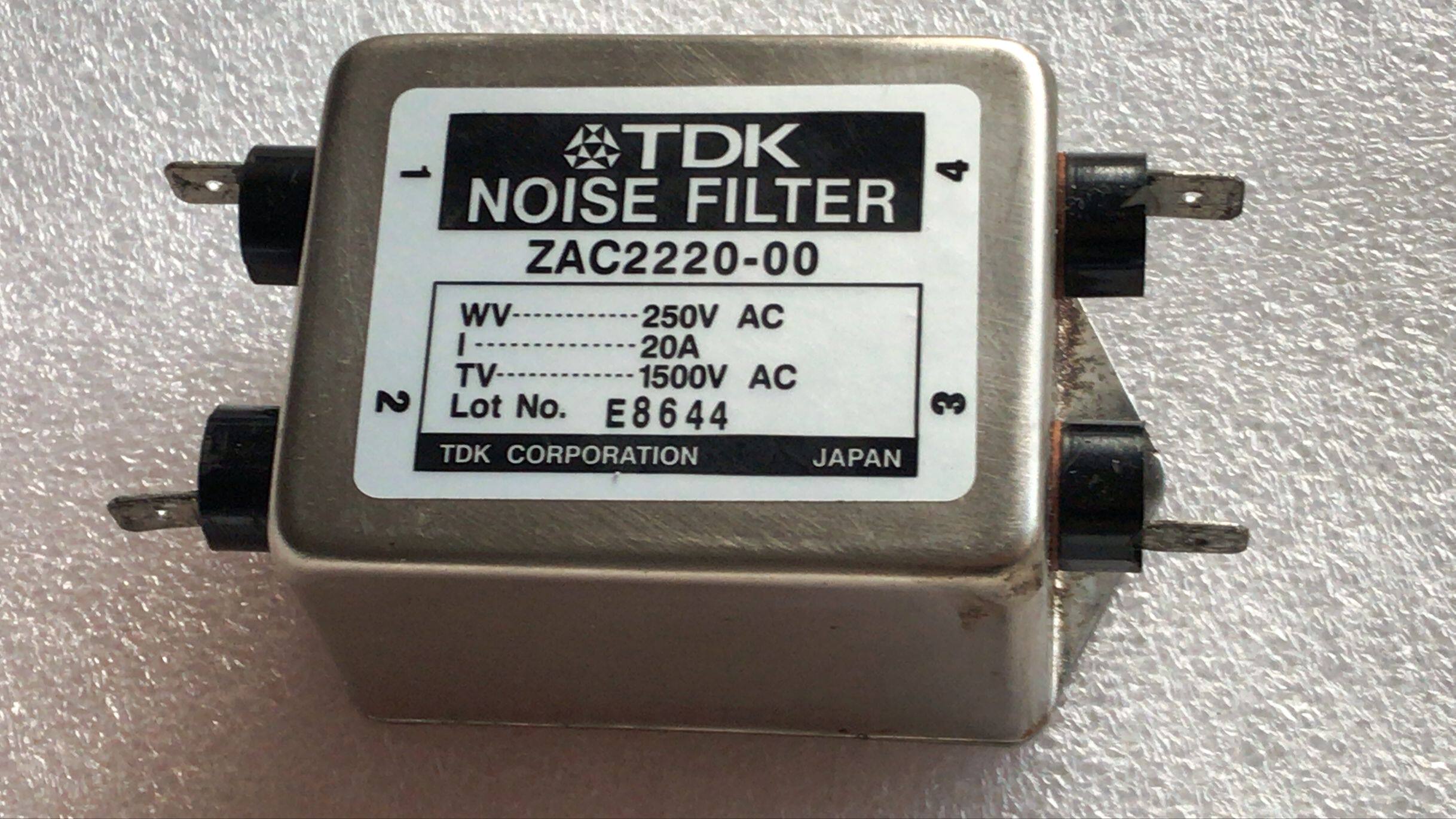

TDK-шумовый фильтр 20A250V ZAC2220-00 Пассивный двусторонний питательный фильтр
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

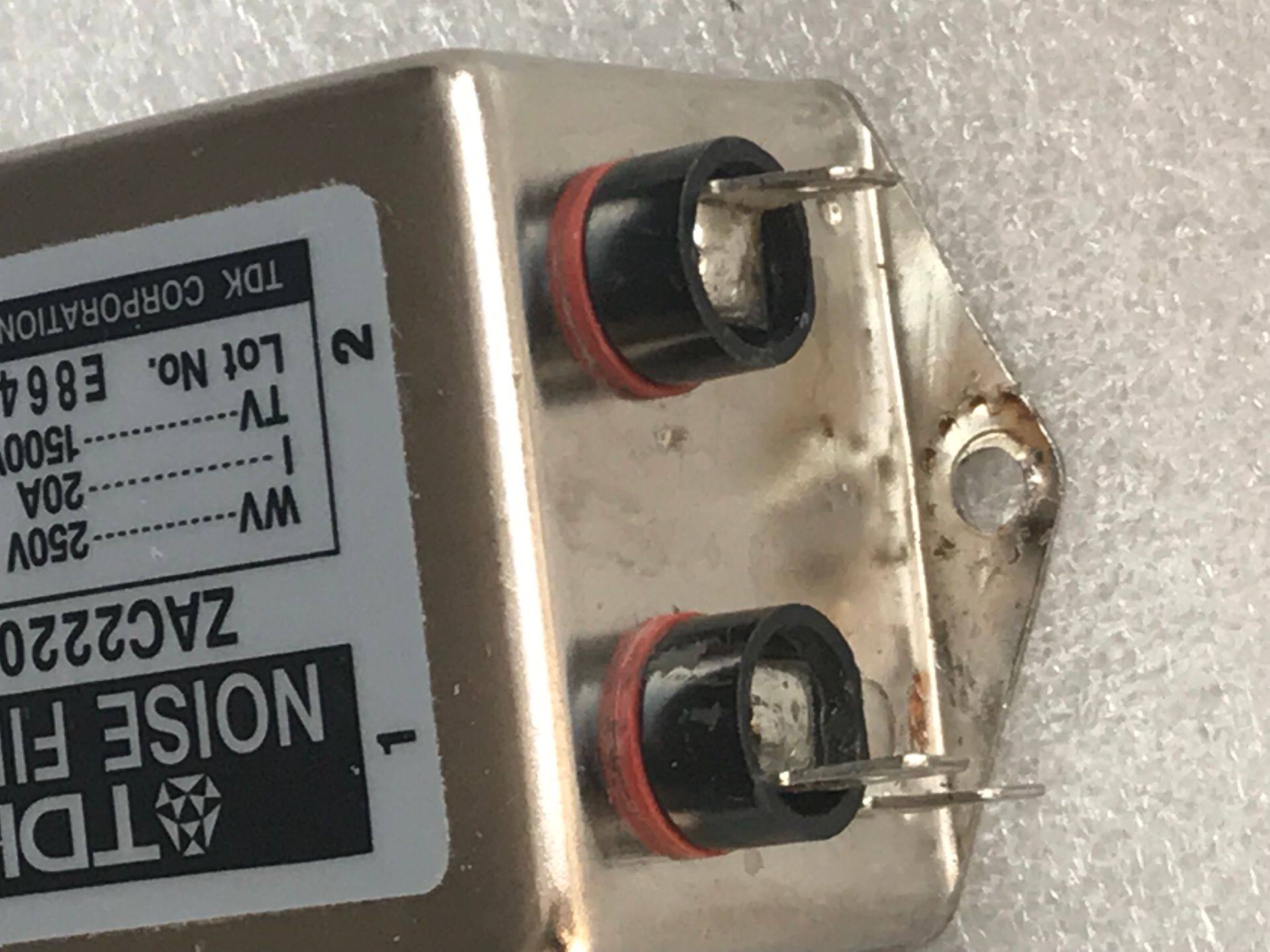

Цвет также в порядке, немного ржавчины, и нормальное использование проверит доставку.

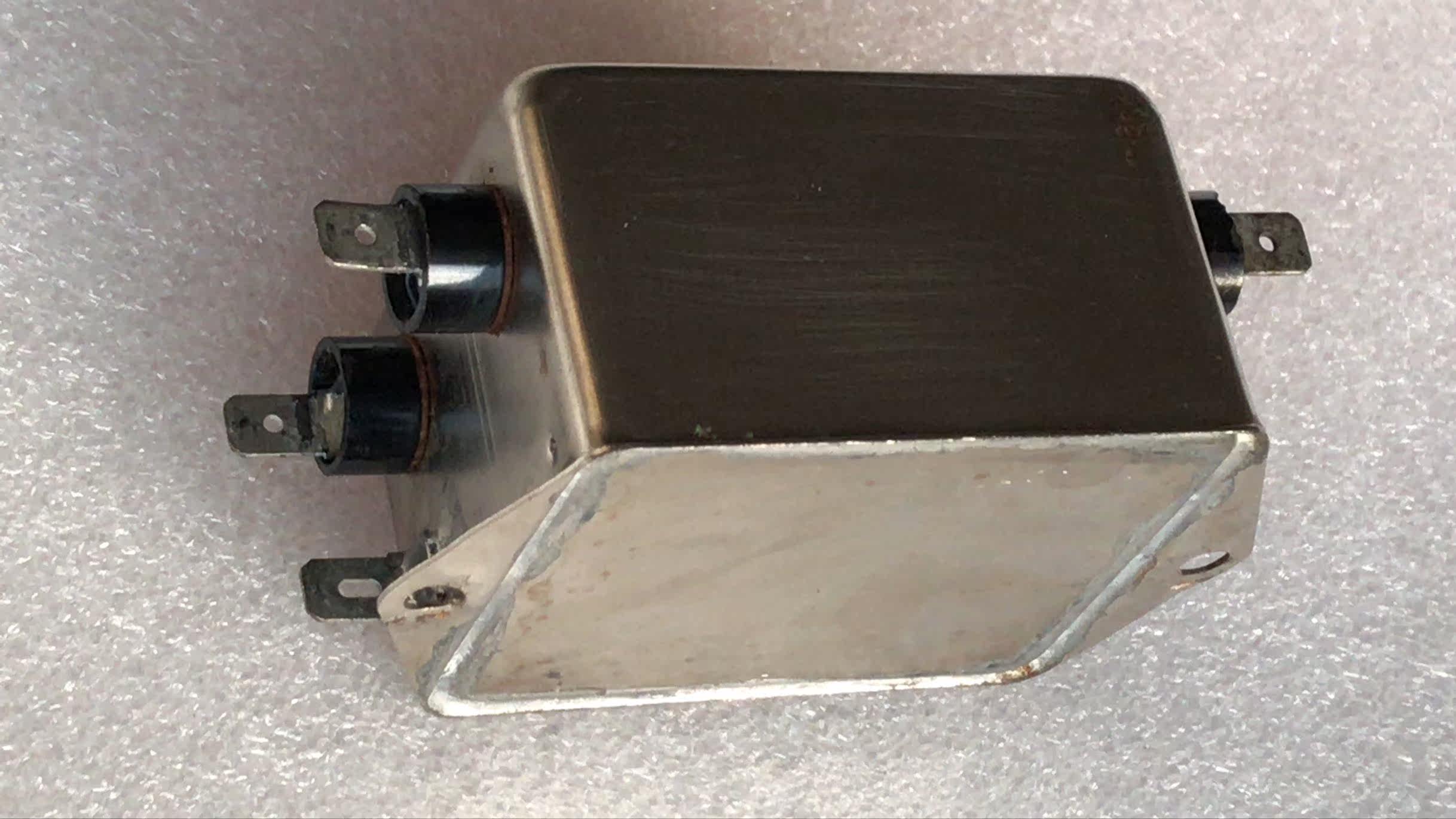

Общее пространство занятий 10 см*5,1 см*3,8 см
Центральное расстояние двух винтовых отверстий составляет 7,5 см.

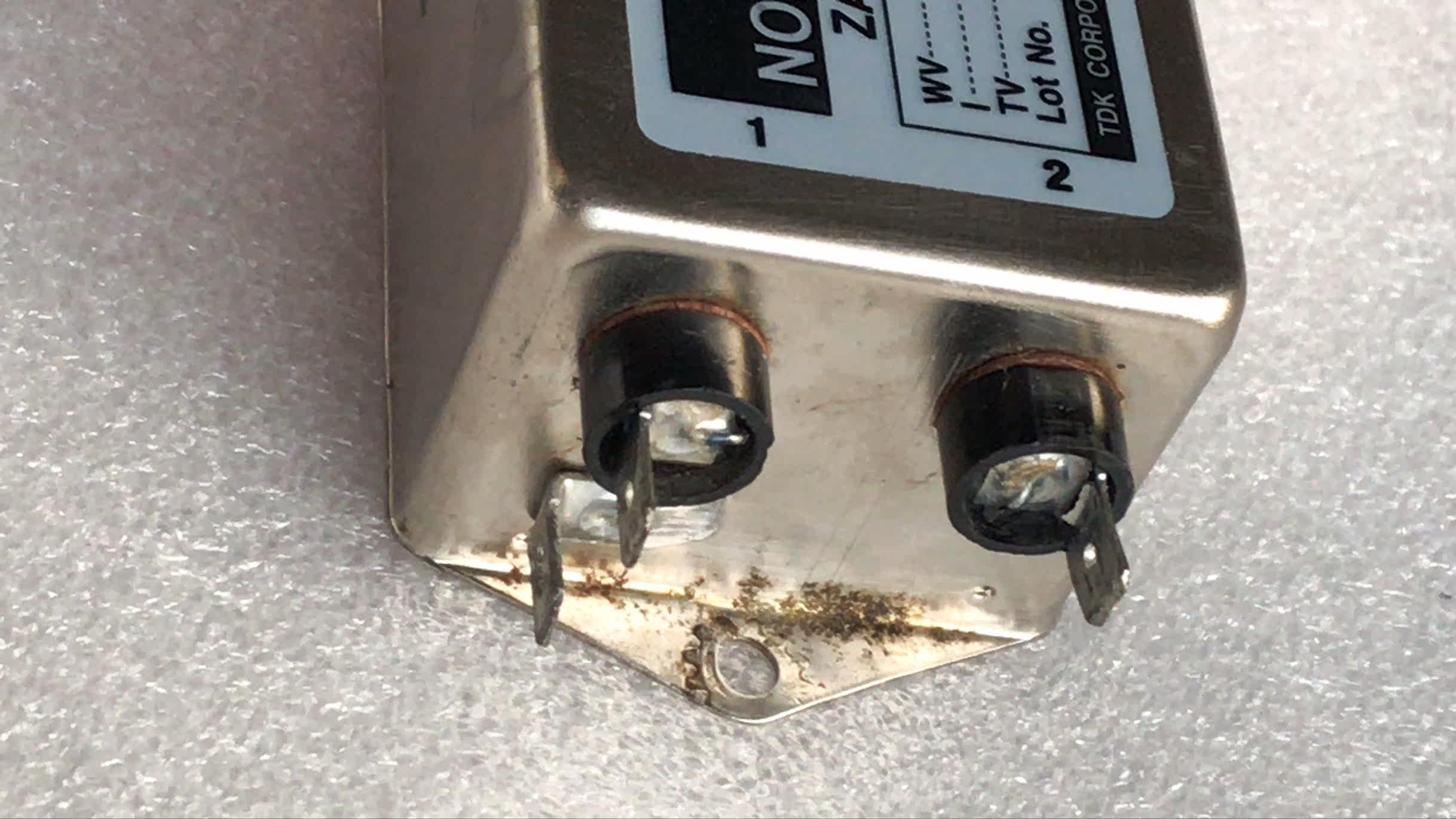

1. 2Для входного терминала мощности

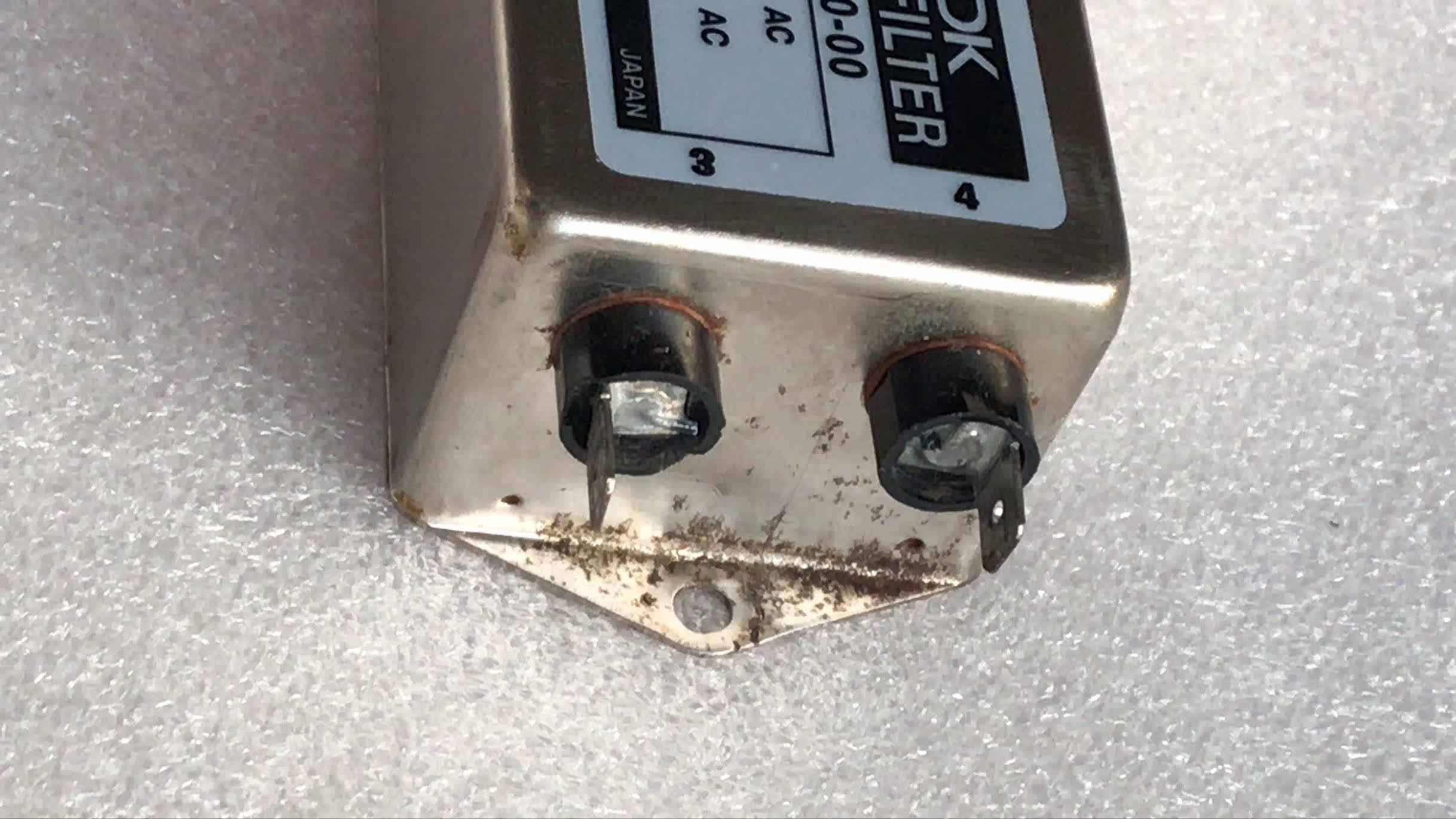

3.4Для выходного конца мощности
СущностьОболочка является наземным терминалом.Второй японский фильтр силовых силовых сил TDK 20A250V ZAC2220-00 Силовой фильтр, также известный как“Power EMI Filter” или“EMI Power Filter”ПассивныйДвухветная сеть представляет собой электрическое устройство, которое эффективно фильтровало частоту определенной частоты или частоты, отличной от частоты в источнике питания.
Краткое введение
Силовой фильтрЭто электрическое оборудование, которое эффективно отфильтровывает частоту определенной частоты или частоты, отличной от точки частоты в шнуре питания.Функция фильтра питания состоит в том, чтобы получить сигнал мощности определенной частоты путем доступа к фильтру питания в линии питания или устранения сигнала мощности после определенной частоты.
Используя характеристики фильтра питания, группы квадратной волны или составной волны шума после того, как фильтр питания может быть превращен в определенную частотуСинусоидальная волнаСущность
Измените этот абзацПринцип работы
Силовой фильтр -это пассивная сеть с двумя путями.
Принцип силового фильтра - это своего рода——
Установить
1. В силовом фильтре нет пути электромагнитной связи
① Входной кабель питания слишком длинный;
② Входной кабель и выходной кабель фильтра питания слишком близки.
Оба это неверные методы установки.Таким образом, сигнал EMI существовал на определенном конце фильтра, выпрыгнет фильтр в фильтр и непосредственно связан с другим концом фильтра без ослабления фильтра.Следовательно, вход и выход фильтра должны быть эффективно разделены в первую очередь.
Кроме того, если в экранировании устройства установлены два вышеупомянутых типа фильтра питания, сигнал EMI на внутренней цепи и компоненты устройства будут непосредственно связаны с сигналом EMI на конце питания) конца фильтра ( Питание).Конечно, если на фильтре есть сигнал EMI (источник питания), он также будет связан с компонентами и цепями внутри устройства из -за излучения, тем самым уничтожая фильтр и защищая ингибирующий эффект сигнала EMI.
2. Не могу связать кабель одним кусочком
Вообще говоря, следует отметить, что при установке питания фильтра в электронном устройстве или системе следует отметить, что при объединении кабеля устройства вы не должны связывать конец фильтра (источник питания) с конец (нагрузка) Электромагнитная связь между входом фильтра и выходным окончанием сильно повредила способность подавлять сигнал EMI для блокировки фильтра и устройства.
3. Старайтесь избегать использования длинных заземляющих проводов
Длина проводки выходной терминала фильтра питания составляет не более 30 см.
Поскольку чрезмерная линия наземной линии означает значительно повышенную индуктивность наземной индуктивности и сопротивление, она серьезно разрушит способность к подавлению CO -модели фильтра.Лучшим способом является исправление щита фильтра на оболочке входа питания оборудования с металлическими винтами и звездными пружинными подушками.
4. Входная линия и выходная линия фильтра питания должны быть открыты.
Входной кабель фильтра питания и линия вывода должны быть открыты, избегайте параллельно, чтобы избежать снижения эффективности фильтра;
5. Силовая оболочка фильтра и оболочка шасси должно быть в хорошем контакте
Металлическая оболочка специального фильтра инвертора должна обеспечить хороший контакт с лицом лица и подключить линию заземления;
6. Линия соединения фильтра питания должна быть выбрана с помощью скрученных линий
Входное и выходное подключение фильтра питания лучше использовать экранирующий скрученный провод, который может эффективно устранить некоторые высокочастотные интерференционные сигналы;
