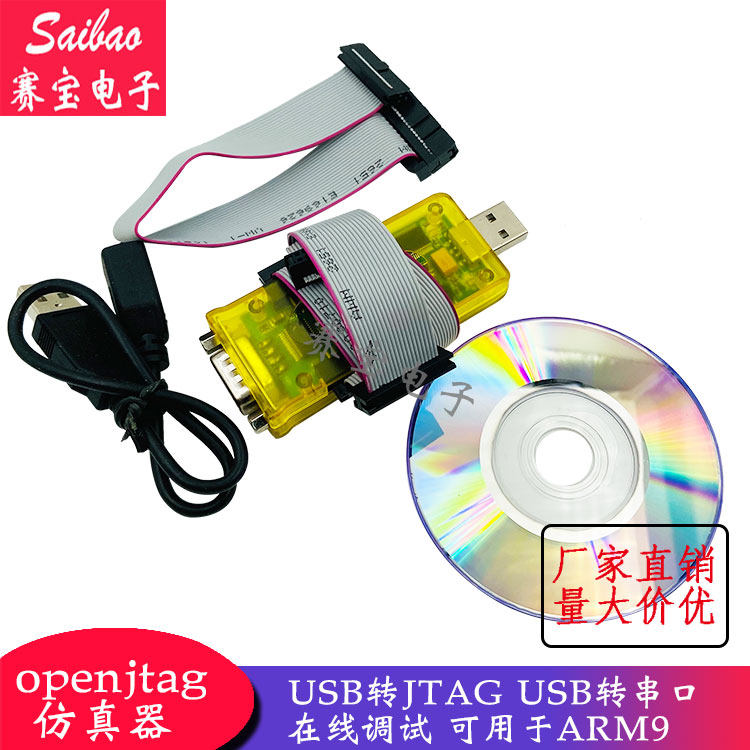

OpenJTAG имитатор USB в JTAG USB в порт конверсии онлайн отладка может использоваться для ARM9 Saibao
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Ссылка на данные: https://pan.baidu.com/s/1xp77dqtrreoby1kbvnmlfg
Это отладчик, который интегрирует три основных функции (USB для JTAG, USB -Upercile Port, онлайн -отладка).
Будь то настольный компьютер или отсутствие последовательных портов или гудбиков, он может быть использован.
Его можно использовать для отладки программы голой пластины, U-Boot и ядра ARM7, ARM9, Cortex-M3, Xscale Series CPU.
Характеристики оборудования:
USB:

  используйте источник питания USB
подключите и играйте
JTAG:

  максимальная скорость 6 млн/с.
  150 раз больше JTGAGE JTAG
  10-контактный розетка NBSP;
многонайс-20-контактный розетка

Последовательный порт:

  поддержка 7 или 8 -бит бита данных
  1 или 2 остановка остановки

  максимальная скорость гонча
Функция онлайн -симуляции:

Характеристики программного обеспечения:
&Middot;
&Middot;
&Middot;
&Middot;
&Middot;
&Middot; онлайн сжигает многократно, а не Flash и Nand Flash
&Middot;
Baiwen.com будет продолжать развиваться легко развивать для OpenJTAG, и недавно выпустил SJF24x0_ft2232.exe.
На настольном компьютере SJF2410.EXE или SJF2440.EXE используется для сжигания S3C2410 и S3C2440, но они только поддерживают JTAG, а написанная флэш -память NOR и NAND может быть сожжена.
Baiwen.com написал sjf24x0_ft2232.exe, добавив больше функций:
1. Вы можете поддерживать S3C2410, S3C2440
2. Вы можете написать все виды NOR, NAND Flash
3. Скорость быстрее, чем инструменты JTAG: тестирование на S3C2440, скорость NOR Flash составляет 1 кб/с;
Для использования SJF24x0.exe требуется 20 минут.
В той же программе используется sjf24x0_ft2232.exe для сжигания через OpenJtag. На гореть требуется 3 минуты, а не вспыхивать и сжигать на и сжигать мигает менее 2 минут.
Sjf24x0_ft2232.exe+openjtag - единственный инструмент USB JTAG для Nand Flash, который может напрямую сжечь S3C2410, S3C2440.
Примечание:
(1) Когда написаны документация по использованию OpenJTAG, когда написаны S3C2410 и S3C2440, сначала загрузите специальную u-boot в память о плате разработки;
Этот метод очень быстрый, но вам нужно внимательно прочитать документ и познакомиться с использованием U-Boot.
Для начинающих вы можете предпочесть использовать его, как только вы его используете, поэтому был запущен SJF24X0_FT2232.exe.
(2) Когда вы пишете другую Flash CPU, вы можете использовать команды OpenOCD напрямую, быструю скорость!
OpenJtag и“ jlink+usb для преобразования 2 -1 -1&Rdquo; (называется Olink) Сравнение:
То же самое: также функционируйте USB в JTAG, USB в порт сериализации
разница:
1. Операционная система:
OpenJtag может использоваться под Windows и Linux;
Jlink можно использовать только в Windows, а его функция отладки недоступна в Linux, его можно использовать только“ jlink+usb для преобразования 2 -1 -1” usb для серийной функции
2. Интегрированная среда разработки:
OpenJTAG можно использовать на всех инструментах, которые поддерживают протоколы отладки GDB, такие как IAR, Eclipse, Winarm, и не могут использоваться на инструментах, которые поддерживают протоколы RDI, такие как реклама.
Jlink поддерживает несколько протоколов отладки RDI и отладки GDB.
3. Напишите на Flash:
OpenJtag и Jlink почти такие же сильные, как Flash.
Тем не менее, для S3C2410 и S3C2440 OpenJTAG лучше: OpenJTAG может сжечь флэш -память;
4. Как выбрать:
Если это обучение Linux, то OpenJTAG более применимо;
Если вы предпочитаете рекламу, Кейл и другие инструменты, то Jlink более применимо;
Если ваш совет по разработке S3C2410, S3C2440, то OpenJTAG абсолютно применимо
Справочник некоторых учебных пособий:
1. Введение в инструменты отладки
1.1 Введение в комплект OpenJTAG
1.2 Система разработки встроенного программного обеспечения
2. Использование комплекта OpenJTAG под Windows
2.1 Аппаратное обеспечение, установка программного обеспечения
2.1.1 Установите драйвер OpenJTAG
2.1.2 Установить openocd, цепочка инструментов Cross Compilation, Eclipse
2.2 Используйте OpenOCD, программа написания OpenJTAG, программа отладки
2.2.1 Start OpenOCD, OpenOCD обычно используются команды
2.2.2 Используйте OpenOCD, чтобы сжечь апплет во внутренней оперативной памяти, запустить и отлаживать
2.2.3 Используйте OpenOCD для загрузки U-Boot, написать NOR/nand Flash с U-Boot
2.3 Используйте Eclipse для разработки
2.3.1 Запустите Eclipse и сделайте простые настройки
2.3.2 Создайте новый проект Eclipse
2.3.3 Проект Configuration Eclipse
2.3.4 Процедуры компиляции и очистки
2.3.5 Используйте программу отладки Eclipse: Возьмите светодиоды, U-Boot в качестве примера
Приложение: краткое описание U-Boot

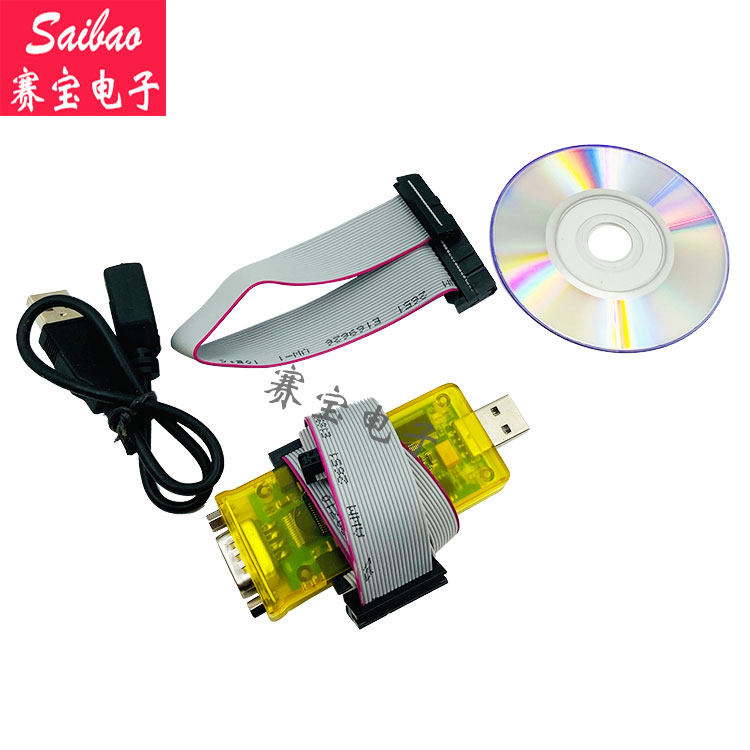

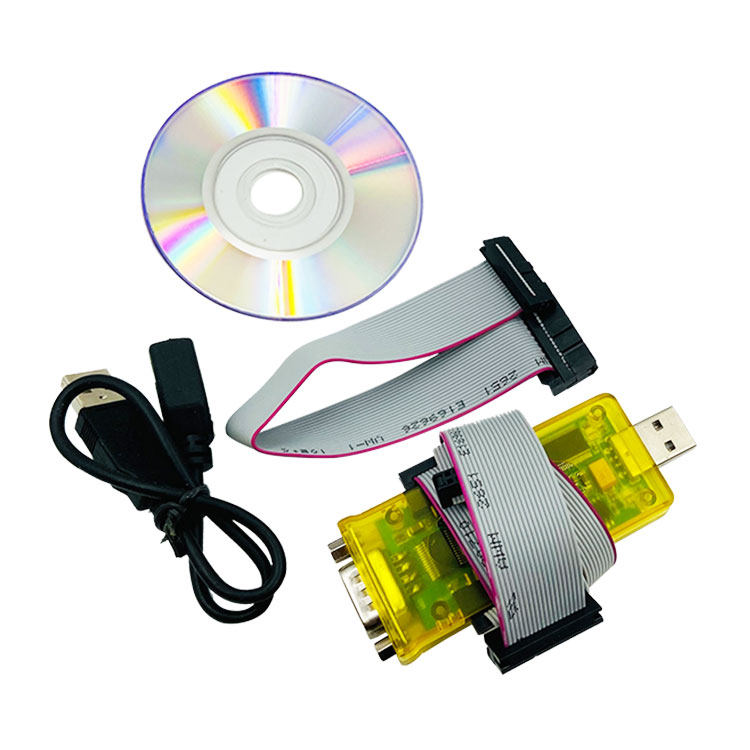

Список элементов:
OpenJtag Board 1 штука
1 CD
1 линия расширения USB
2 мм между 10-контактной линией соединения JTAG 1
2 мм между 20-контактной линией соединения JTAG 1
От 2 мм до 2,5 мм.

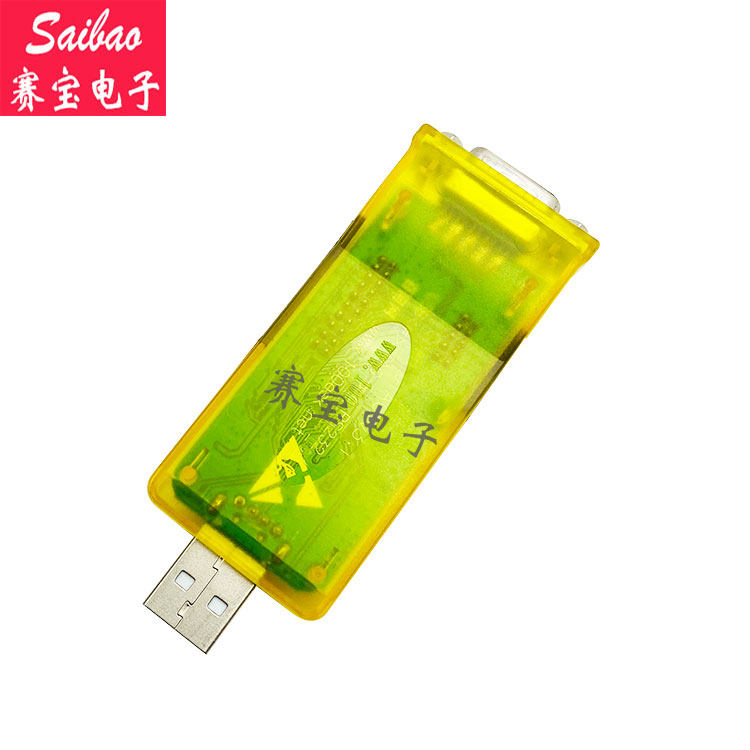

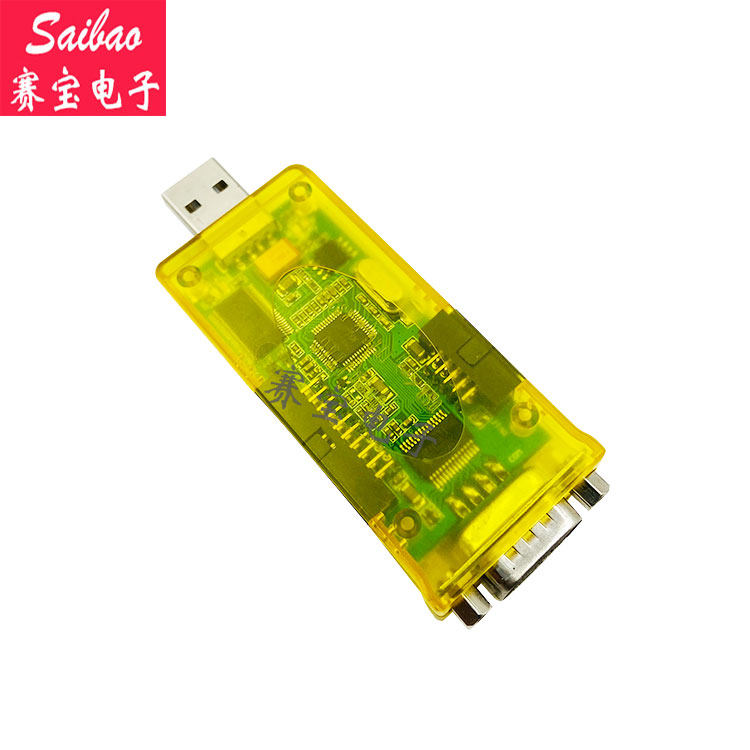

Реальная съемка:
