Описание товара
- Музыкальный звонок
- Отвертка, батарея
- Дверной звонок + тройной звуковой сигнал
- Дверной звонок+высокочастотный динамик+отвертка+батарея
| Цвет: | Музыкальный звонок, Отвертка, батарея, Дверной звонок + тройной звуковой сигнал, Дверной звонок+высокочастотный динамик+отвертка+батарея |
 | Бесплатная доставка заказовДата мероприятия:2021-12-09 08:02:08-2022-12-09 00:00:00 Заказать полный58Юань,Нет бесплатной зоны доставки: Внутренняя Монголия, Гуанси, Хейнан, Гансу, Цинхай, Нинсия, Синьцзян, Гуйчжоу, Юньнан, Тибет, Гонконг, Макао, Тайвань, за рубежом, за рубежом, за рубежом, за рубежом, за рубеж Бесплатная доставка заказов |
Little Penguin DIY специализируется на предоставлении небольших технологий производства, DIY игрушечных материалов
Серия мороженого мала, робот является оригинальным для магазина, добро пожаловать в оптовой агент
Научные запросы директора открывают инновации в вдохновении
Запатентованный продукт Имитация должна быть расследована
Советы:Для установки вам понадобится отвертка, плоскогубцы или диагональные плоскогубцы (продаются в магазине). Вам необходимо принести свои батарейки (две батарейки №7). Бумажная инструкция не предоставляется. Пожалуйста, обратитесь к следующим этапам производства.
Цель эксперимента 1: (Эксперимент с музыкальным дверным звонком)
Электронный стартовый комплект, не требует пайки, крепления винтами,Нажмите и удерживайте красную кнопку, и песня продолжит играть.
1) Понять и понять сенсорный переключатель
2) Понять и понять разницу и использование пассивных и активных зуммеров.
3) Разобраться и разобраться в музыкальных фишках, функциях и использовании.
4) Понять и понять функцию транзистора, а также понять эффект усиления триода. Сначала, не подключая триод, напрямую подключите выходной контакт музыкального чипа к зуммеру, а затем подключите триод, чтобы сравнить эффект усиления триода.
Цель эксперимента 2: (Эксперимент с динамиком высоких частот)
Повышающий индуктор используется для достижения звукового эффекта пьезоэлектрического зуммера при высоком напряжении (12 В) и низком напряжении (3 В).Часто используется в игрушечных цепях и цепях бытовой сигнализации.
1) Разобраться и разобраться в пьезоэлектрическом зуммере
2) Понять принцип действия повышающего индуктора (автотрансформатора).
Малыш фотографирует:

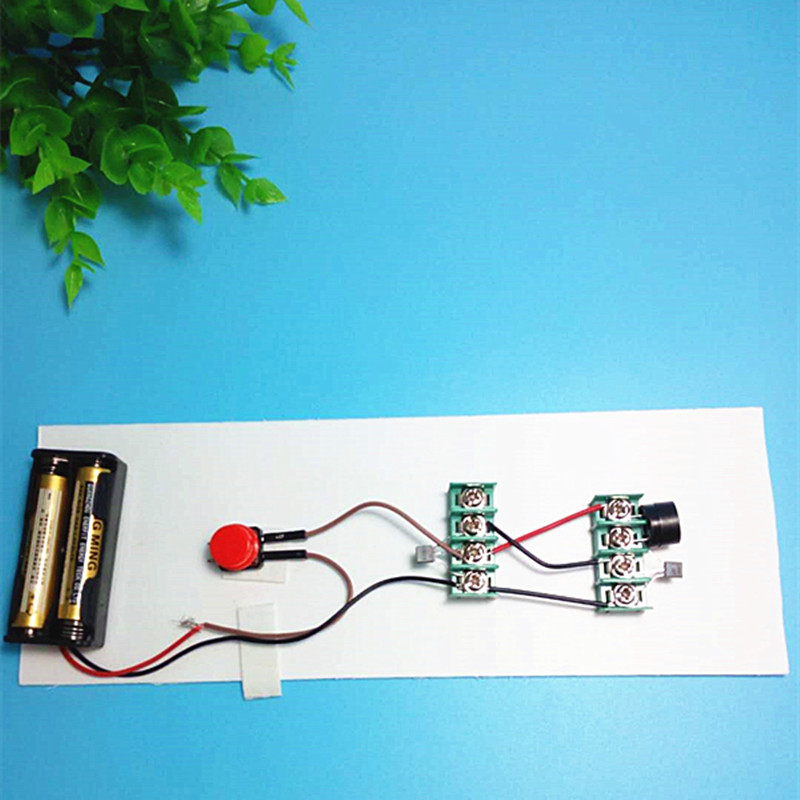

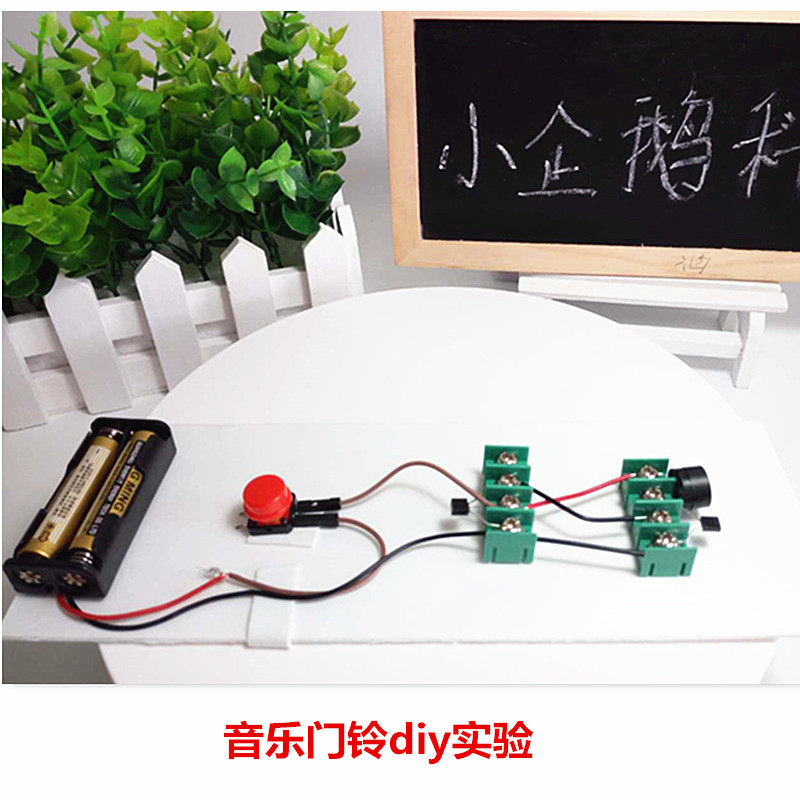

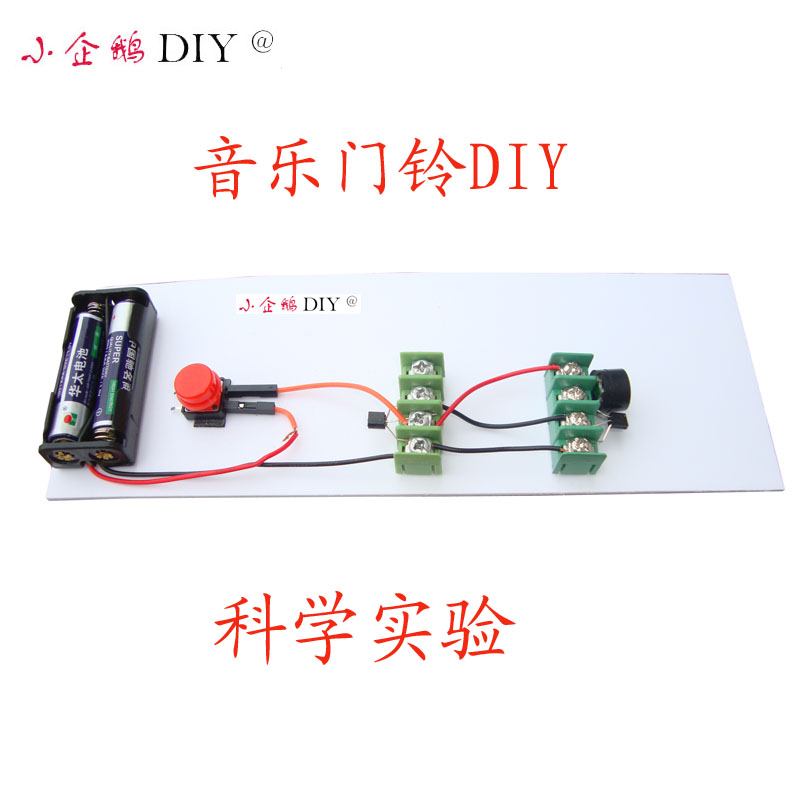

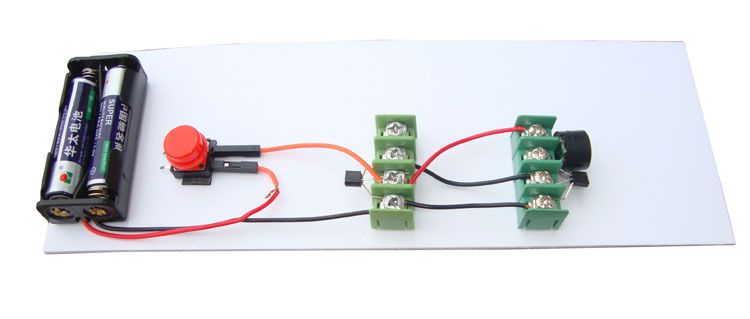

Эксперимент 1: Музыкальный дверной звонок

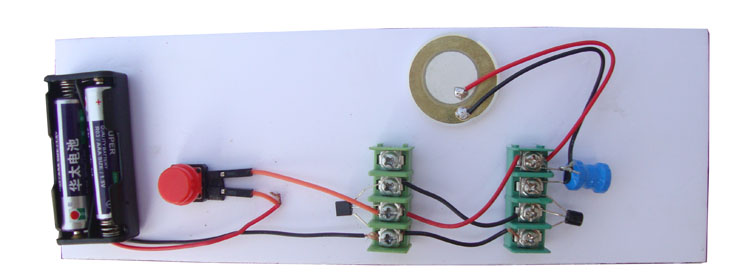

Эксперимент 2: Эксперимент с звуковым сигналом твитера

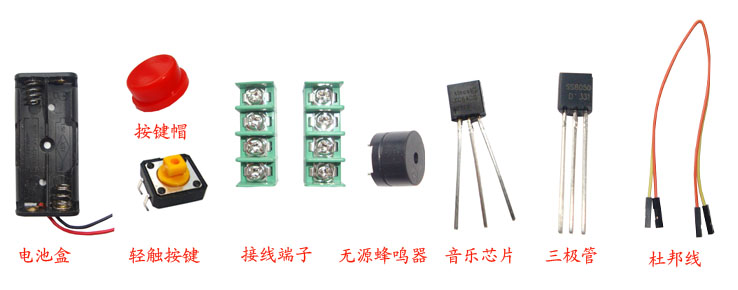

Материал изображения:
Схема подключения:

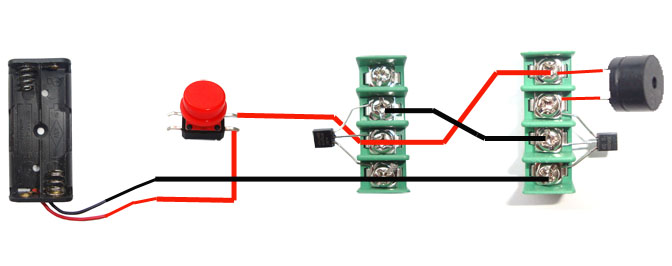

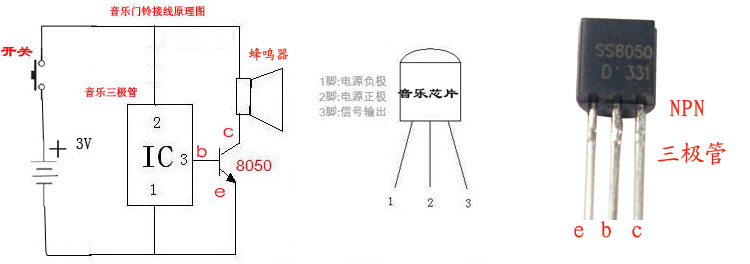

Схема подключения музыкального дверного звонка:

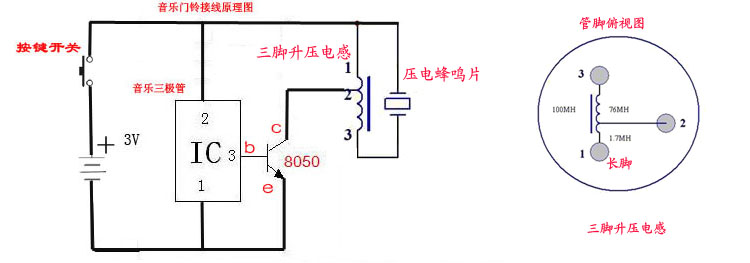

Схема звукового сигнала твитера:
Принцип работы:
Музыкальный чип имеет тот же внешний вид, что и транзистор. Один контакт — это положительный источник питания, один контакт — отрицательный источник питания (земля), а один контакт — это контакт аудиовыхода.По сути, это интегральная схема, состоящая из различных схем, состоящих из множества транзисторов, диодов, резисторов и конденсаторов.При подаче питания контакт 3 (вывод аудио) неоднократно воспроизводит короткий сегмент встроенного аудиосигнала.Поскольку выходной аудиосигнал очень слабый, необходимо добавить триод для усиления, чтобы заставить звучать пассивный зуммер.
Коснитесь переключателя ключа: В середине пуговицы находится круглая металлическая шрапнель. При нажатии на нее металлическая шрапнель замыкает контакты кнопки. Когда поднимаешь его, он отключается. Два контакта на одной стороне кнопки соединены с двумя контактами на другой стороне. Просто используйте два штифта с одной стороны.
Разница между активным зуммером и пассивным зуммером: Активный зуммер включает в себя колебательный контур, и два контакта будут продолжать гудеть после подачи на них питания.Пассивным зуммерам для воспроизведения звука требуется внешний колебательный сигнал (аудиосигнал: размер и направление меняются со временем).Принцип действия зуммера такой же, как и у звукового сигнала.
Кристаллический триод: Существует много типов высокочастотных, низкочастотных, высокомощных и маломощных. Триод имеет функции усиления, переключения и генерации. Здесь используется функция усиления. Триод имеет три вывода: базу (б), коллектор (в) и эмиттер (д). Принцип усиления заключается в том, что если коэффициент усиления равен N, то при протекании тока через базу на коллекторе будет генерироваться ток базы, в N раз превышающий ток базы.

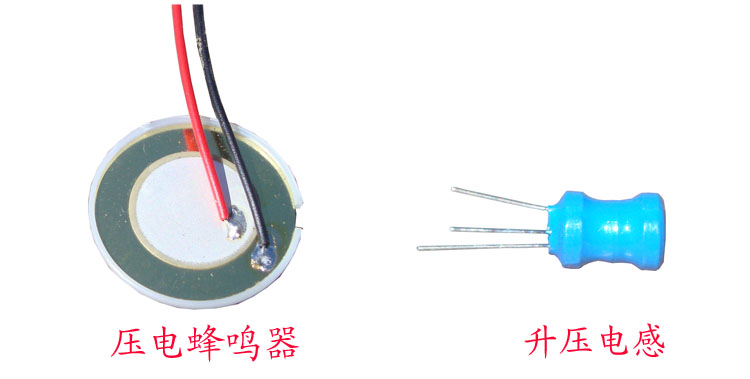

Пьезоэлектрический зуммер:Пьезоэлектрический зуммер представляет собой электроакустическое преобразовательное устройство.Наклейте пьезокерамику на металлический лист (пьезокерамика очень хрупкая). При подаче напряжения на оба конца пьезокерамики и металлического листа из-за пьезоэлектрического эффекта лист зуммера механически деформируется и издает звук (звук генерируется вибрацией металлического листа).Внешняя пластиковая оболочка служит резонансной полостью, и без пластиковой оболочки звук будет намного тише.Проще говоря, пьезоэлектрический эффект оказывает давление на пьезоэлектрическую керамику, деформируя ее, и на обоих концах будет генерироваться напряжение. Его можно использовать для выработки электроэнергии и использовать в микроэлектронных устройствах, таких как зажигалки.Когда напряжение прикладывается к обоим концам пьезоэлектрической керамики, пьезоэлектрическая керамика может деформироваться и использоваться в качестве устройства, генерирующего звук.
Разница между пьезоэлектрическим зуммером и электромагнитным зуммером:
Пьезоэлектрический зуммер: состоит из пьезоэлектрической керамики, металлических стальных листов и резонансной полости. Он использует пьезоэлектрический эффект пьезоэлектрической керамики.

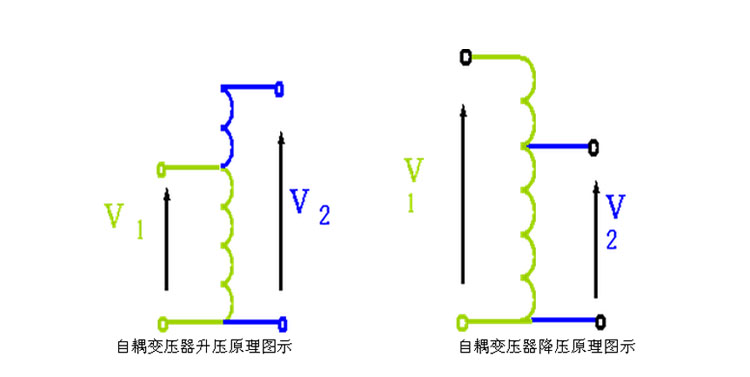

Трехконтактный повышающий индуктор:По сути это автотрансформатор. Вход и выход имеют общую катушку, а повышение и понижение напряжения осуществляется с помощью разных отводов.Принцип следующий:
Когда входное напряжение V1 подается на часть катушки, вся катушка действует как повышающий выход (v2).Когда входное напряжение V1 подается на всю катушку, часть катушки действует как понижающий выход.
Здесь используется принцип наддува.Самая длинная ножка трехконтактного повышающего дросселя подключается к источнику питания, а пьезоэлектрический зуммер подключается ко всей катушке, а именно к контактам 1 и 3.
