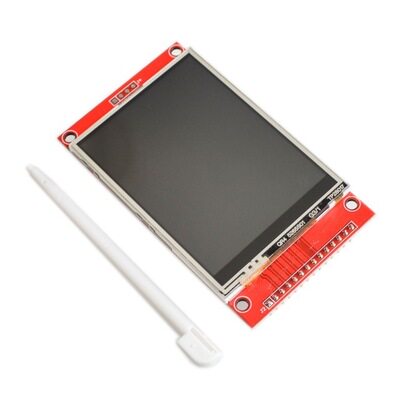

2.8 -INCH SPI LCD -модуль 240*320 TFT MODULE ILI9341 занимает не менее 4 IO
Цена: 846руб. (¥40)
Артикул: 642317343532
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:信德电子 各种电子元件 单片机 学习板 模块 电子 五金工具
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥1.430руб.
¥0.4510руб.
¥0.817руб.
¥ 5 4.596руб.
- Детали вики: (Скопируйте в адресную строку браузера открыть)
http://www.lcdwiki.com/zh/2.8inch_spi_module_ili9341_sku: msp2807

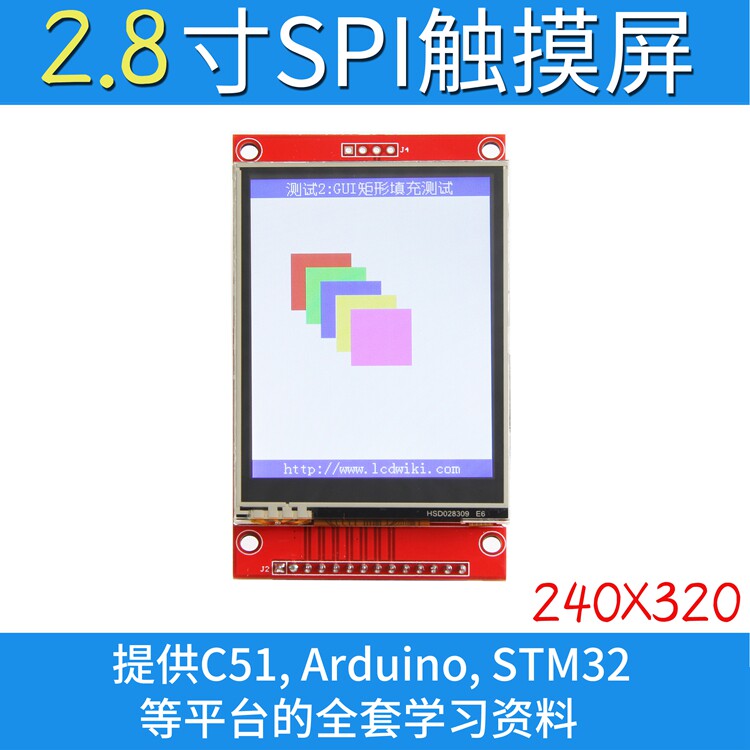

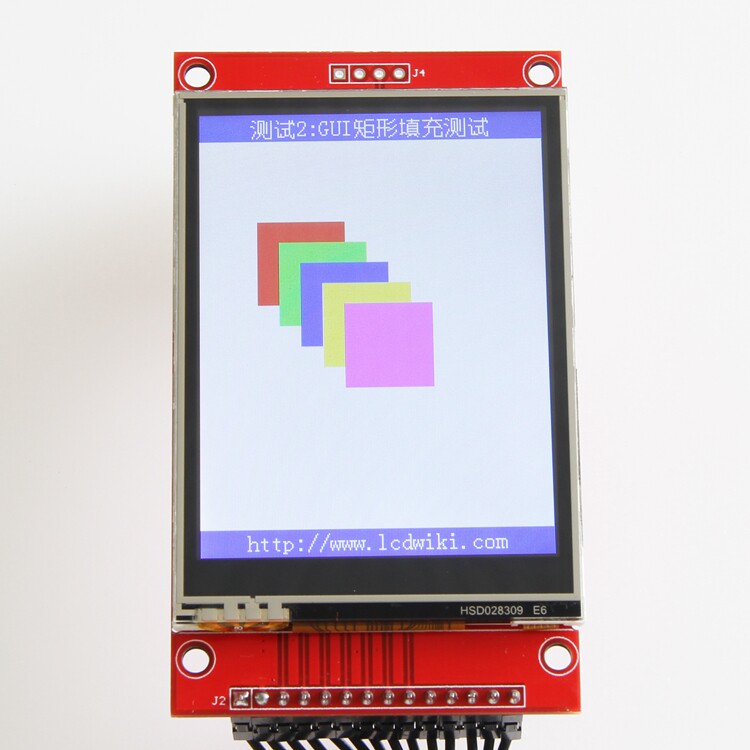

- 2.8 -Цветочный экран, поддерживает 16 -битный RGB 65K Color Display, цвет дисплея богат
- Разрешение 320x240, дополнительная сенсорная функция
- Используя серийную шину SPI, можно зажгнуть только несколько io

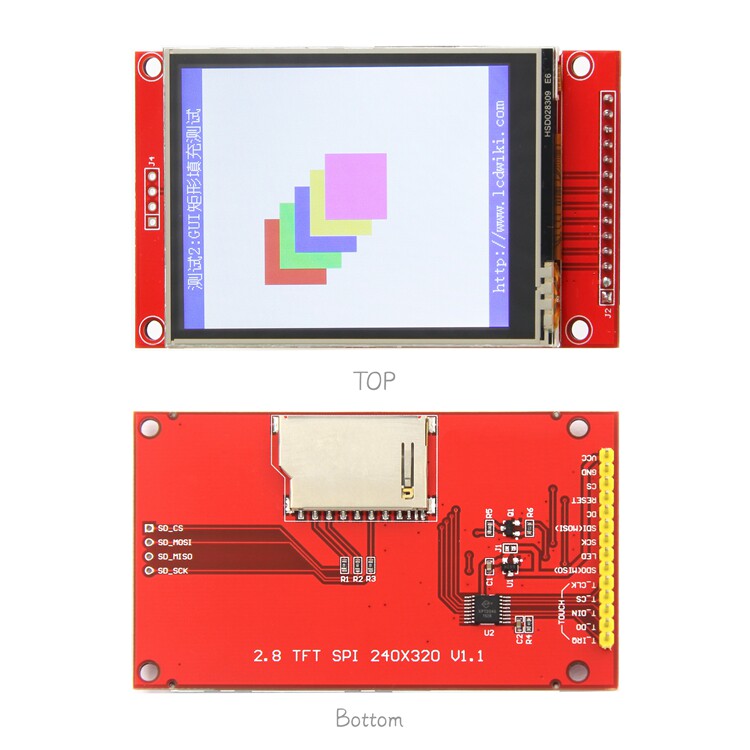

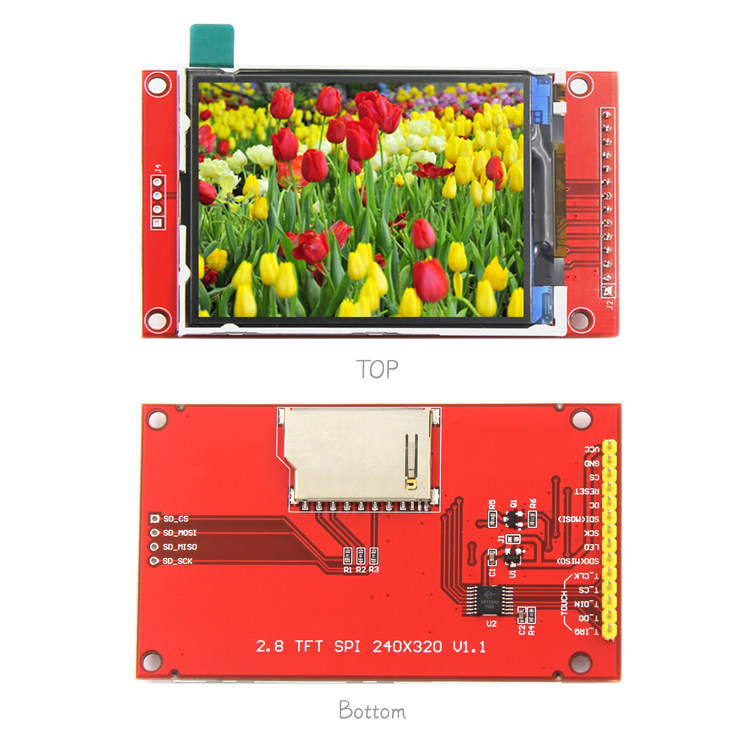

- С слотом SD -карты для экспериментов с легким расширением
- Предоставьте обильные примеры программы
- Технологические стандарты военной промышленности, долгосрочная стабильная работа
- Обеспечить базовую техническую поддержку вождения
| имя | параметр |
| Отображение цвета | RGB 65K Color |
| SKU | Прикосновение: MSP2807 |
| Нет прикосновения: MSP2806 | |
| размер | 2.8(inch) |
| Тип | TFT |
| Чип драйвера | ILI9341 |
| Разрешение | 320*240 (Pixel) |
| Интерфейс модуля | 4-wire SPI interface |
| Эффективная зона отображения (область АА) | 43.2x57.6(mm) |
| Размер нижней пластины модуля | 50.0x86.0(mm) |
| Рабочая Температура | -20 ℃ ~ 60 ℃ |
| температура хранения | -30 ℃ ~ 70 ℃ |
| Напряжение питания VCC | 3.3V~5V |
| Логика IO рот напряжение | 3.3V(TTL) |
| Энергопотребление | Около 90 мА |
| Вес изделия | 25(g) |
| Серийный номер | Штифт | иллюстрировать |
| 1 | VCC | 5 В/3,3 В вход мощности |
| 2 | GND | Земля |
| 3 | CS | Сигнал чипа ЖК -экрана, низкий уровень включения |
| 4 | RESET | Сигнал сброса экрана ЖК -дисплея, сброс низкого уровня |
| 5 | DC/RS | Регистр экрана; |
| 6 | SDI(MOSI) | SPI автобусная запись сигнала данных |
| 7 | SCK | Сигнал шины SPI |
| 8 | LED | Контроль подсветки, с высокой плоской линейкой, если контроль не требуется, он будет подключен при 3,3 В. |
| 9 | SDO(MISO) | SPI BUB считывает сигналы данных. |
| (Ниже приводится проводка кабеля сигнала сенсорного экрана. | ||
| 10 | T_CLK | Touch Spi Bus Clock Signal |
| 11 | T_CS | Выберите сигнал сенсорного экрана, включение низкого уровня |
| 12 | T_DIN | Touch Spi Bus ввод |
| 13 | T_DO | Touch Spi Bus Output |
| 14 | T_IRQ | Сигнал прерывания сенсорного экрана, который является низким при обнаружении прикосновения |
