Мотор, модуль, тормоз, 24/36, 36v, 450W, высокая мощность
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

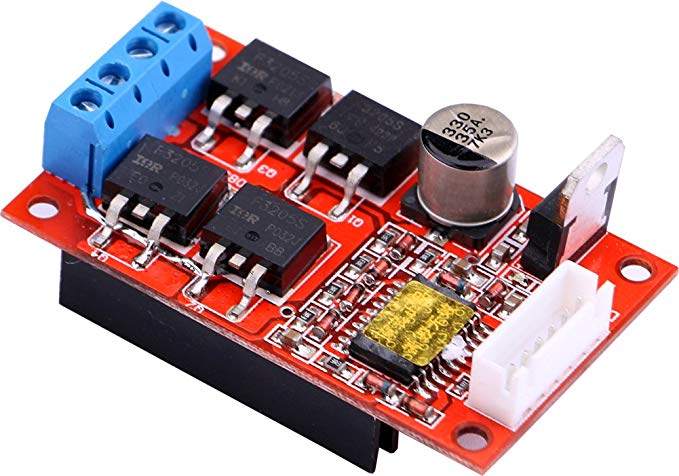

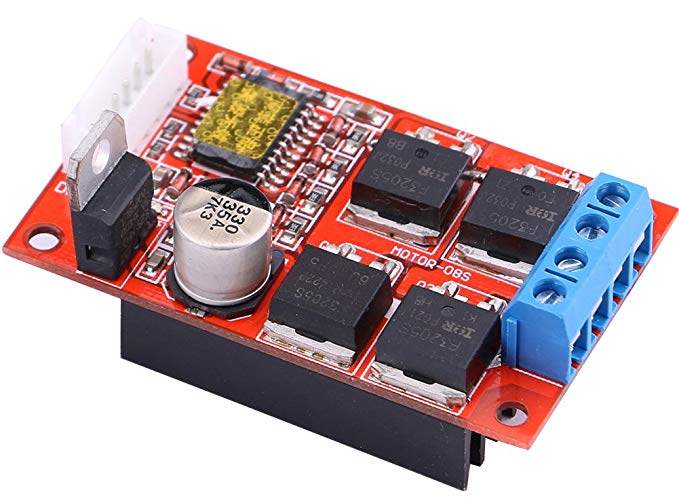

Функциональные характеристики этого модуля драйвера:

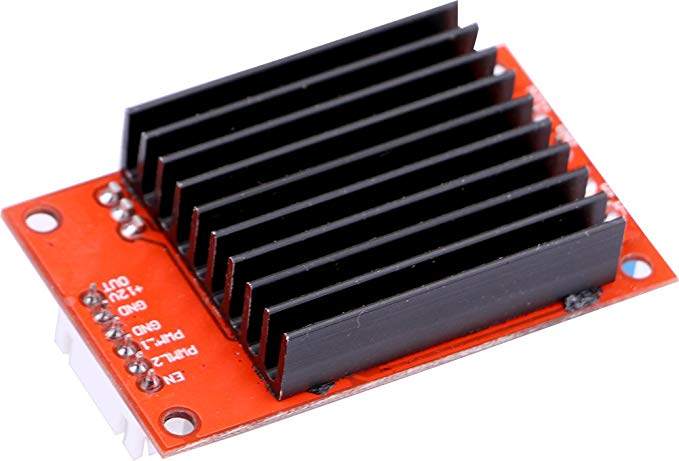

- Очень маленький размер, только 6.6cm×3,8 см в пасты 1 см после толстого рассеяния тепла, общая высота составляет 2,8 см.
- Поддержка диапазона напряжений10-36 В, под защитой давления Независимый источник питания может достигать 50 В
- Максимальный ток непрерывной нагрузки20A(Вставьте простой радиатор), кратковременный пиковой ток 110a
- Три -линейная регулировка скорости управления, прямое обратное и тормоза
- поддерживатьПолный ШИМ, Можно использовать напрямуюкнопкаКонтролировать положительный и обратный, эффективный диапазон ШИМ0%~100.0%
- Прямой контроль может
- Встроенная функция буфера на уровне интерфейса, не нужно беспокоиться о повреждении одно -хип -машины io
Сфера применения: большие автомобили, роботы, различные элементы управления Параметр модуля двигателя:Модуль природа:H мост имеет модуль двигателя DC, подходящий для мощных двигателей DC 3-36 В
Область применения:Приводятся в действие с высоким двигателем постоянного тока.Требования к широкому входному напряжению (11-36 В).
Напряжение вождения: DC 11-36V Входной постоянный напряжение.(Запрещенная мощность переменного тока)
Выходной ток:15a, когда номинальная непрерывная выработка составляет 24 В Ниже 360 Вт не требует максимального радиатора 36V 15A 450W
Выходная мощность:Натуральное охлаждение номинальноеПитание 450 Вт составляет 36 В 15А, измерено
Рабочая Температура:Промышленная оценка (от -40 до +85 ℃)Температура полной нагрузки:45 ℃
Особенности этого модуля драйвера:
(1)Импортированный чип драйвера с полным мостом+низкопроизводительный водитель 110A NMOS может легко достичь торможения электрометра и положительного обратного.
(2)Рабочая частота чипа достигает 600 кГц, что легко решить проблему большого и нагрева MC33886 и VNH3SP30.Производительность этого драйвера не сопоставима
(3)Два входа ШИМ, рабочее цикл может составлять 0-100%, что не достигается общими водителями.С мгновенной способностью торможения и помогите вам легко контролировать скорость скорости.
(4)С большей адаптациейРабочее напряжение составляет 10,5-36 В, что подходит для роботов или конкурсов моделей автомобилей для литиевых батарей!
(5)ВстроенныйЛогическая схема изоляции буфера.Идеально поддерживает PLC и различные типы одноведи -или 5 -вагольного микрокомпьютера.
(6)Управление чрезвычайно просты и легко в использовании.
(7)Временное управление оборудованием в чипе в мертвой зоне,Может адаптироваться к двигателю часто меняетсяЭто эффективно защищать мост H, чтобы избежать прямых повреждений, чтобы программное программирование было проще.
(8)Частота работы чипа достигает 600 кГц, и она подходит для моторного привода.
Отказ от ответственности: недавно я обнаружил, что на Таобао много многоПлагиатПродукты, которые мы разрабатываем и разрабатываем, чрезвычайно похожи, а некоторые из описаний параметров продукта были скопированы напрямую.Поскольку сам предатель не является опытным в технологиях, это обычноНа знамени о ценовой войне это привлекает вниманиеПересечениеИспользуйте отечественныйБесконечные устройства притворяются импортированными устройствами, чтобы получить огромную прибыль!ДобавлятьНевозможно предоставить после -Службы технической поддержки -SALES,ДажеОтсутствие инструментов и оборудованияДля тестов на надежность различных параметров, таких как EMI, EMC, Deadbound and Warsing и т. Д.Не уверенСтабильность и надежность качества продукта.Пожалуйста, узнайте наш магазин: ODO Technology!Остерегайтесь обманаПересечениеЭта доска водителя является собственным исследованием, разработками и производством владельца,Строго запрещено копировать и украсть картинки.Пожалуйста, поддерживайте оригинальный дизайн!Спасибо.
EN: включить власть
PWML1: положительный контроль вращения
PWML2: обратный контроль
GND : Линия электропередачи
Выходной конец:
VIN+: приводной питания питания вход Active 10V-36V
GND: Вход питания питания привода отрицательна
M+: Связь
M-: Связь
Ниже приведены инструкции по использованию двух методов управления:
Метод управления уровнем:
EN=0 PWML1=0 PWML2=1 Вращение двигателя
EN=0 PWML1=1 PWML2=0 Моторное изменение
EN=0 PWML1=1 PWML2=1 Моторный тормоз
EN=1 PWML1=1 PWML2=1 Моторная свобода
Метод управления ШИМ:
EN=0 PWML1 = ОБЕСПЕЧЕНИЕ КОНЦЕРЦИОНА PWML2=1 Двигатель вращается (скорость может быть отрегулирована в рабочее цикл)
EN=0 PWML1=1 PWML2 = рабочее цикл для регулировки сигнала ШИМ Обращение с двигателем (скорость регулируется путем изменения рабочего цикла)
EN=0 PWML1=1 PWML2=1 Моторный тормоз
EN=1 PWML1=1 PWML2=1 Моторная свобода
Этот водитель имеет встроенную функцию управления мертвой областью аппаратной области.Убедитесь, что мотор перевернутБезопасный, стабильный и надежный при запуске больших течений!Существует также выходная функция блокировки андеррайтинга!
Профессиональное строительство!Фактическое измерение продолжает выходить 450 Вт (36 В 15А)Абсолютно пенни!Добро пожаловать в тестирование!
Этот драйвер может не только имитировать управление, но и напрямую принять одноразовый драйвер ввода -ввода -ввода!Эта система может не только имитировать управление, но и иметь хорошие функции защиты.
