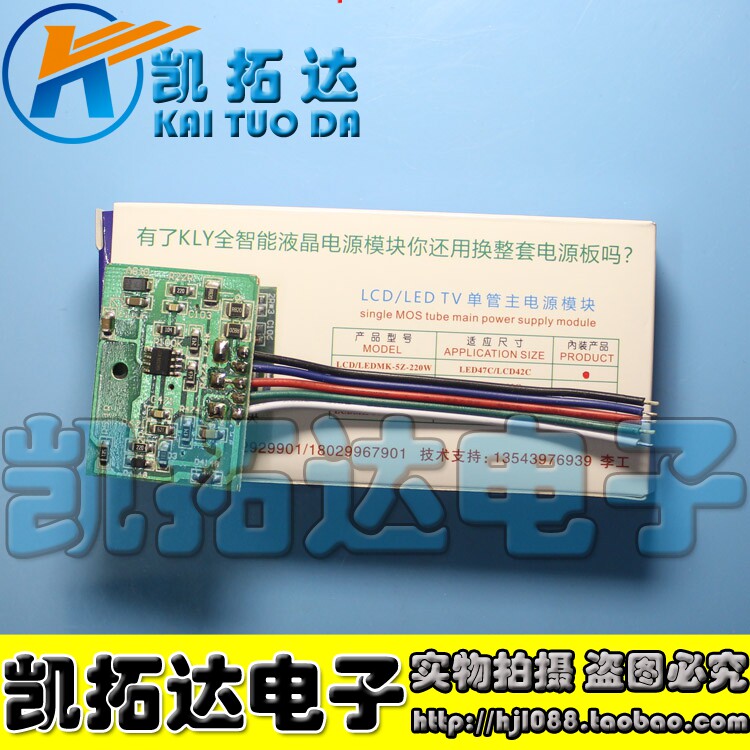

Светодиодный блок питания, модуль, 220W, 47 дюймов
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Инструкции по внутренней установке(Одиночная труба) модуль ремонта питания,Сила: 220w(Применение: подходит для питания с мощностью ремонта 220 Вт, светодиод ниже 47 дюймов, а ЖК -дисплей ниже 42 дюймов.) Первичный от 12 В 24 источника питания большого экрана ЖК -дисплея и ЖК -телевизора.Выходная мощность 3,3 В-120V может быть изменена
Простая установка, не нужно регулировать, автоматическое отслеживание, стабильная производительность!То есть исходный источник питания выводится, и теперь модуль все еще выводится.
Примечания установки:
1. Во -первых, обнаружите нормальное напряжение+300 В или PFC+400 В постоянного тока, подтвердите, что трансформатор переключателя и вторичные периферические компоненты являются нормальными.Крупные конденсаторы фильтра и пиковые схемы поглощения, вторичная стабилизация деталейДолжно быть нетронутым

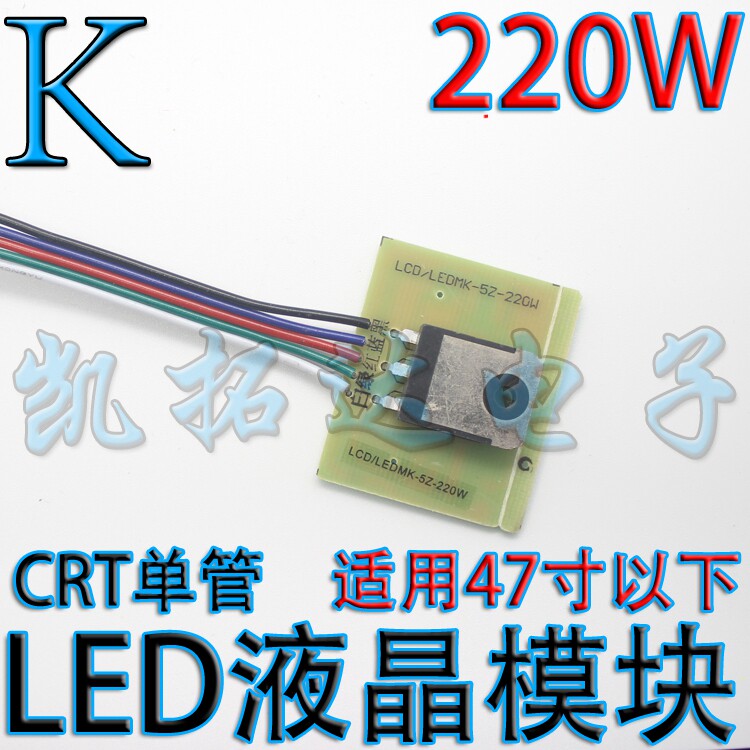

2. Сначала разобрать оригинальную трубку MOS и толстую пленку, закройте этот модуль трубку MOS недалеко от радиатора и зафиксируйте ее на пленке рассеивания тепла с помощью винтового блокировки
3. Согласно схеме разъедините точки пересечения в реальной цепи (всего 3 места) и соответствующим образом подключите цветные провода модуля.
Примечание: провода нельзя подключать неправильно!После подключения обязательно проверьте его еще и еще раз, чтобы убедиться в его полной исправности, прежде чем включать его!!!

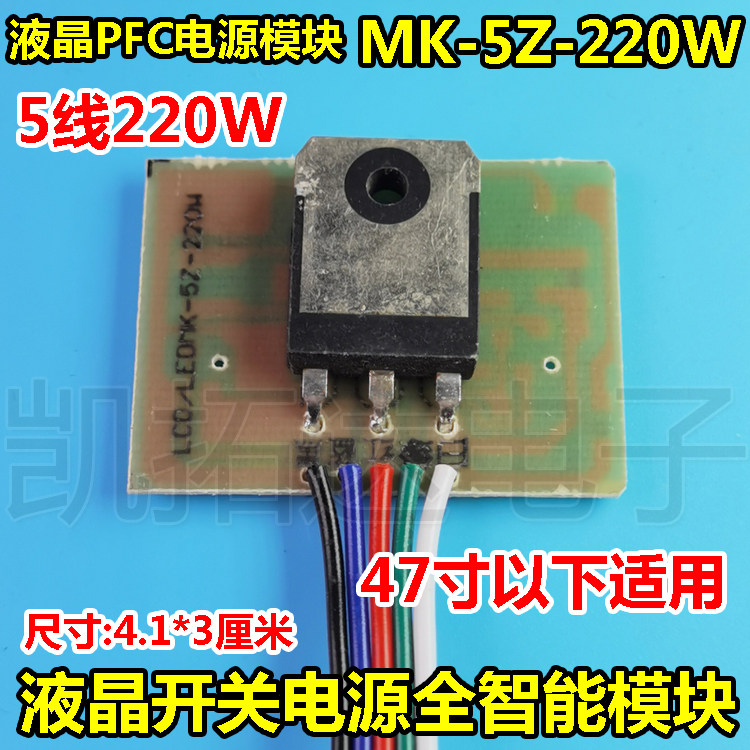

Каждое ведущее объяснение:
1,Красная линия:Подключите основное напряжение +300 В или + 400 В через устройство переключения напряжения (то есть полюс D оригинальной МОП-трубки и полюс D толстопленочной ИС).
2. Черная линия: подключите отрицательный полюс, то есть отрицательный электрод горячей земли силовой трубки или крупного фильтрующего конденсатора.
3,синяя линия: Основное напряжение исходной машины (24 В или 12 В) имеет напряжение напряжения напряжения на 4 фута оптокуплера, а периферийная цепь 4 -пина должна быть отрезана (например, исходная параллельная параллельная параллельная параллель и Метод соединения подключен исходной машиной), а 3 -контактный заземлен.
4,Белая линия: настройте оригинальную сторону питания IC или толстой мембраны (исходные ножки питания IC-IC отключены) легко исчезнуть и может быть заменено).
5зеленая линия: Подключитесь к основному напряжению оригинальной машины +300 В или +400 В.V - положительный электрод крупного фильтрующего конденсатора.
