5 PIN DIN WIRELESS 2,4G ISM DMX 512 РЕКОМЕНД ДЕЛАВИТЕЛЬ DFI
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- UK plug
- AU Plug
- US plug
- EU plug
| Plug Typ: | EU plug, US plug, AU Plug, UK plug |
| Цвет: | 1 Transmitter, 1 Receiver, 1T1R, 1T2R, 1T3R, 1T4R, 1T5R, 1T6R, 1T7R, 1T8R |

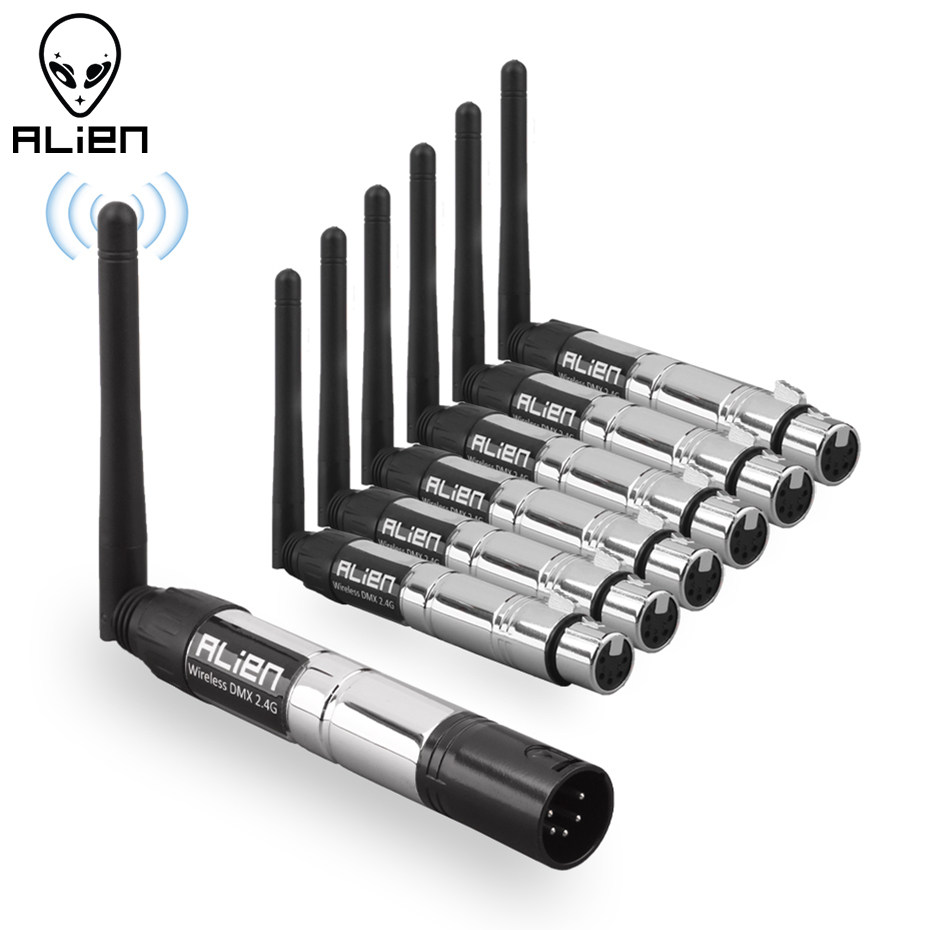

-5 Pin DIN Female Male
-2.4G wireless DMX512 R/T
-126 каналов автоматически перескакивают частоту, высокую способность защиты от помех, чтобы обеспечить надежность работы
-7 групп настраиваемого идентификационного кода. Пользователь может использовать 7 групп индивидуальной беспроводной сети без каких-либо помех.
-Друг друга в одном и том же месте (Трёхцветные светодиодные индикаторы отображения)
Specification:
Input voltage: DC 5V 0.5A
Расстояние связи: 300 м (видимое расстояние)
Секция рабочей частоты: 2,4G ISM, 126 каналов, частотная секция
Max transmitting power rate: 20dBm
Receiver Sensitivity: -94dBm
CPU: 32-bit ARM Core
Modulation: GFSK
DMX Signal Interface:RS485
Рабочая температура: -40 ~ 85 по Цельсию
Storage Temperature: -65 ~ 150 Celsius
Относительная влажность окружающей среды: от 5 до 95 % (без конденсации).
Триггер автоматической перезагрузки: встроенный WDT (сторожевой таймер)
Operating Manual:
Соответствующее соотношение идентификационного кода и цвета светодиода:
1: RED
2: GREEN
3: RED+GREEN
4: BLUE
5: RED+BLUE
6: GREEN+BLUE
7: RED+GREEN+BLUE
1) Нажмите кратковременный переключатель над боковым светодиодным индикатором, чтобы указать настройку идентификатора.
2) Нажмите еще раз, чтобы установить IC на желаемый идентификатор цвета. Прибавление 1 при каждом нажатии переключателя будет увеличивать идентификационный код цвета.
3) Working condition:
Светодиод горит постоянно. Нет DMX или беспроводного сигнала.
Red LED flash: Transmitting.
Green LED flash: Receiving
4) Частота RF 2,400–2,525G, всего 126 каналов, поиск выполняется автоматически.
5) ID Code"1-7"Идентификационный код группы, нажмите «КЛЮЧ» для настройки, он может работать только под одним и тем же идентификационным кодом передатчика и приемника. (Тот же цвет светодиода)
Establishing Communication:
1. Питание на DMX512 Wireless полученная плата сначала, а затем после включения передаваемой платы.
2. Press the"Key"Кнопка, чтобы установить то же значение идентификатора, что и на передаваемой плате и полученная плата. Пожалуйста, используйте другое значение идентификатора, если вам нужно использовать более 1 группы беспроводных универсалов одновременно в одном месте.
3. Красный светодиод мигает, когда передатчик передает данные DMX в разделе «Не мешающая частота», затем приемник изменяет раздел частоты. Зеленый светодиод мигает до получения того же значения идентификатора, чем больше данных DMX, тем быстрее вспыхивает светодиод.
4. Общение было установлено правильно.
Which Plug did I need?
Чтобы в ближайшее время получить пакет, выберите «Правильный тип пробки».
FAQ
Вопрос: Могу ли я использовать это с микрофонами? Могу ли я сделать микрофоны беспроводными?
О: Нет....это для беспроводного DMX-управления освещением, а не звуком.
Вопрос: Сколько адресов DMX можно отправить через один передатчик и один приемник?
О: у ЧУЖОГО есть 7 каналов, они окрашены в красный, зеленый, фиолетовый, синий и так далее. Передатчик должен соответствовать цвету, используемому на всех приемниках.
Q : Which plug i can choose ?
A : The plug type as images below
