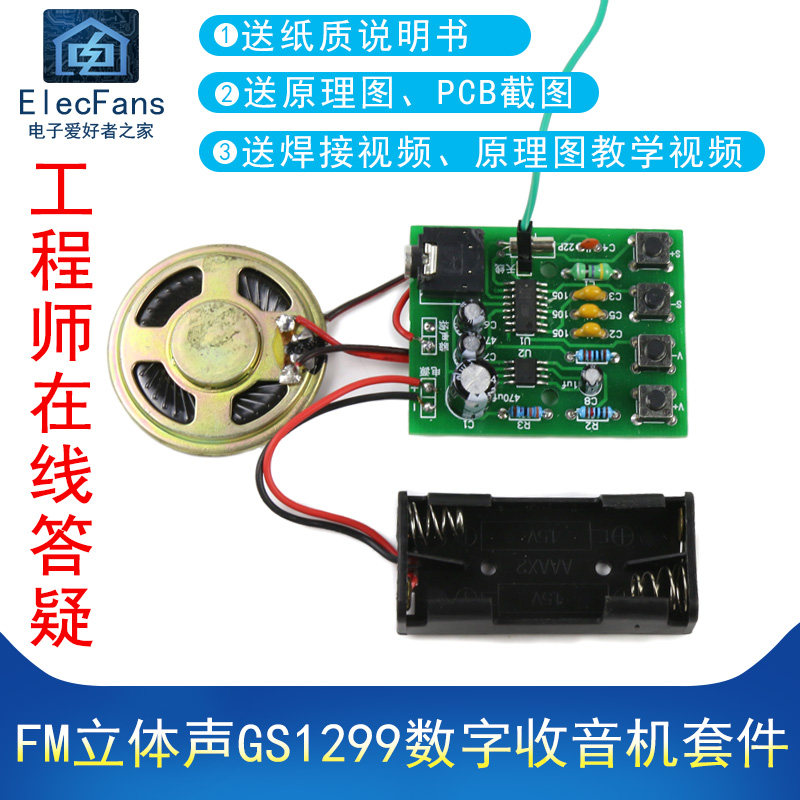

GS1299 Стерео номер FM Radio Kit
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Плата печатной платы+компонент+батарея (отправьте батарею), Только пустая плата PCB (за исключением мета -девице), Только одна гарнитура (случайный стиль) |
Название продукта: GS1299 Радио
Описание продукта:
Комплект использует цифровой радиопрограмму GS1299 и периферийную схему для достижения приема от 76 МГц до 108 МГц.Вы можете вставить гарнитуру или играть с динамиком 0,5 Вт.Хороший сигнал, такой как города, может искать 15 радиопрограмм.
Параметры продукта:
Напряжение питания: 3 В (две секции сухих батарей)
Размер доски: 5,0*3,9 см.
Диапазон частот: 76 МГц ~ 108 МГц, корректировка ключей
Выход наушников: небольшой громкость, регулируемый громкость, комплект без наушников, вам нужно принести свой собственный или купить себе
Horing Output: может управлять динамиками 0,25 Вт-3 Вт, 0,5W-1W лучше
Apertper: гарнитура можно использовать в качестве антенны. Игра с рогом, вам нужно подключить длинную проволоку в качестве антенны
Инструкции по использованию:
1. Ключ V+и V-регулирующий объем, программы S+и S-регулировки.
2. Используйте две новые разделы сухой батареи № 7 для питания
3. После питания вам необходимо нажать клавишу S+, чтобы найти программу и услышать звук
4. Чем дольше антенна, тем более прямой, тем лучше сигнал
Сварное производственное видео:http://v.qq.com/x/page/u31294r40fq.html
Ссылка на данные: https://pan.baidu.com/s/1ewsuznzn_q2bvu-tm-ff7w Извлечение кода: 9qyo

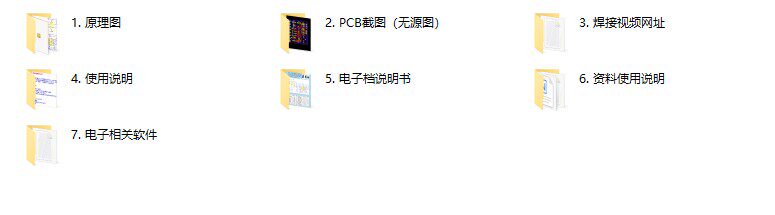

предоставить информацию:
Пепляная плата:

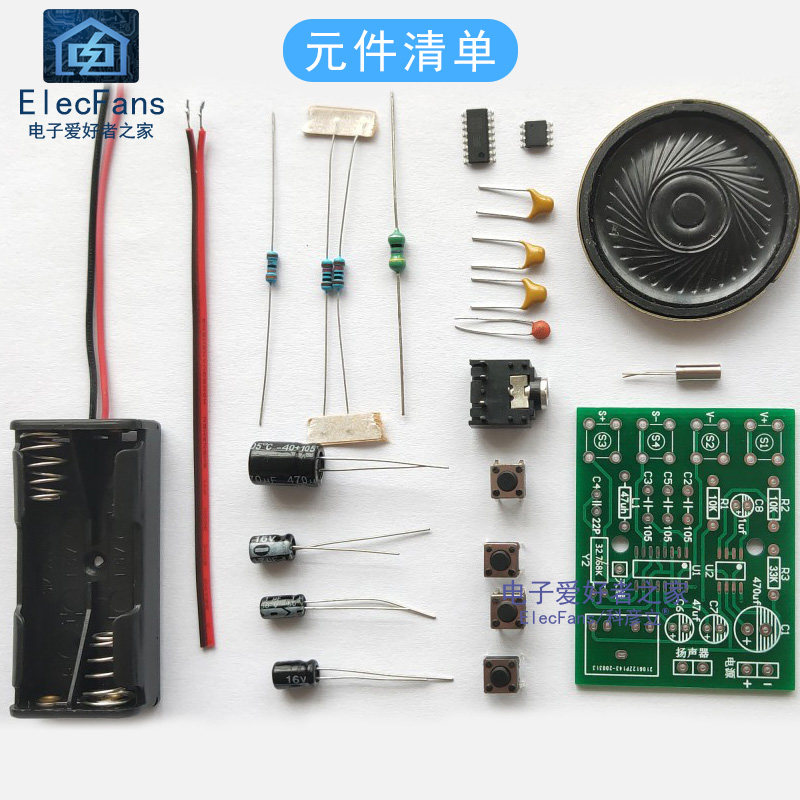

Полный комплект запчастей:

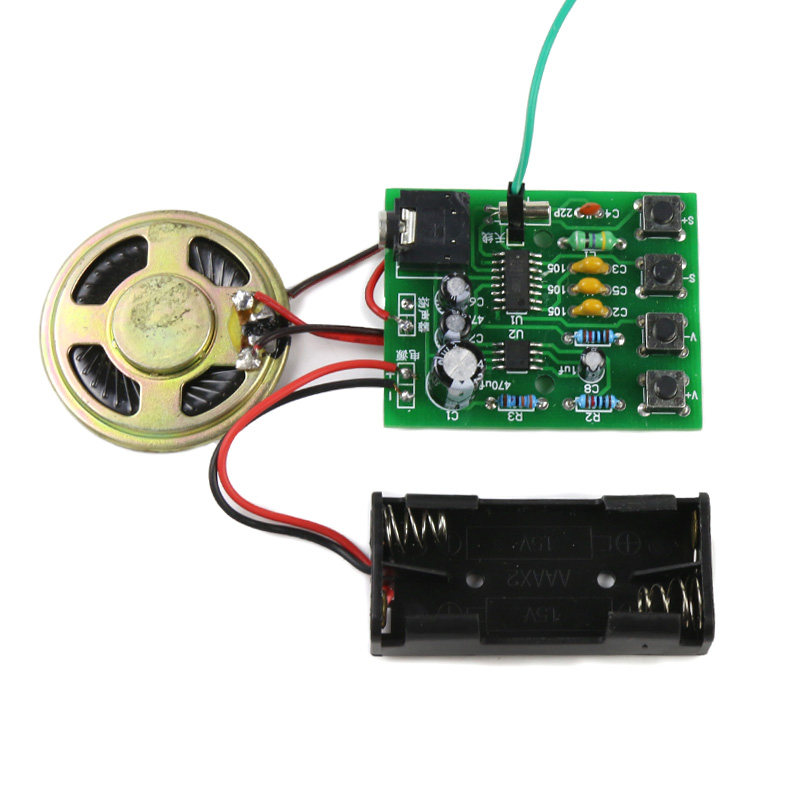

Произведена готовая продукция:
Принципиальная диаграмма:
Список компонентов:
| Имя компонента | количество |
| Сопротивление 10K | 2 |
| Сопротивление 33K | 1 |
| Индуктивный 47UH | 1 |
| Фарфоровая емкость 22pf | 1 |
| Дагги емкость 105 | 3 |
| Электролитический конденсатор 1UF | 1 |
| Электролитическая емкость 47UF | 2 |
| Электролитическая емкость 470UF | 1 |
| Crystal 32.768K | 1 |
| кнопка | 4 |
| 3,5 мм аудиооблатителя | 1 |
| Патч чип 8002b | 1 |
| Патч чип GS1299 | 1 |
| Рог 8 евро 0,5 Вт | 1 |
| РАЗДЕЛ 2 № 7 Батарея батареи | 1 |
| 2 направляющая линия длиной 20 см. | 1 |
| Пекартная плата | 1 |
| Раздел 2 Батарея № 7 | 1 |
| Наушники (покупка) | 1 |
Меры предосторожности:
1. Обратите внимание на компоненты на доске, сваренной из небольшого объема, а затем сварки большими.
2. Отдельные компоненты, такие как емкость сопротивления, временно не в наличии. Мы отправим компоненты вблизи принципа его символической цепи для замены. Сопротивление мембраны синей металлической заменен на синий металлический мембранный резистор, чтобы отправить.Это тот же эффект.
3. После сварочной сварки, пожалуйста, сами -эльп. Причина работы состоит в том, что электронный продукт выходит из строя из -за электростатического разрушения, потому что источник питания является положительным и отрицательным, потому что виртуальная сварка, из -за неправильного положения компонентной сварки и т. Д. Что ж, эта плата продала десятки из тысяч людей, и есть десятки людей, у которых есть проблемы!Мы делаем все возможное, чтобы достичь хорошего после обслуживания и помогать друзьям завершить производство.Поэтому, когда готовые продукты производятся без описанного нами эффекта, пожалуйста, не спешите оценивать нас. Не забудьте связаться с нашей службой After -Sales, мы сделаем все возможное.Спасибо за сотрудничество, я желаю вам всех счастливых покупок!
