(Satsuk) Сердечный счетчик электронный импульс измерение импульса 51 Однопроизводительный микрокомпьютер STC89C52 миллиона панелей

Цена: 782руб.    (¥25)
Артикул: 596589358301

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:电子元器件爱好者家用元器件电子元器件套件元器件
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥0.715руб.
¥9.8208руб.
¥1.532руб.
¥1.532руб.
  • Информация о товаре
  • Фотографии
Цвет: Один набор электронных компонентов+одна стеклянная плата отверстия волокна

Популярная детская классификация
 Электронный компонент Инструменты/аксессуары Доска для разработки/модуль/комплект Другие электронные продукты
Чип/один чип -машинаЭлектрический паяльный железо/универсальный счетчик/сварная проволокаЭлектронный комплект DIYГалстук/ремешок
емкостьБатарея/батареяМодуль/совет по разработкеСамостоятельная сумка
сопротивлениеЗарядное устройство/адаптерМакетАппаратное/винт/медный столбец
диодРеле/трансформаторУниверсальная доска/пещерная доскаDing иглы/терминал/розетка
ТриодкнопкаМедная крышка/травлениеДвигатель/двигатель/двигатель двигателя
индуктивностьПроволока/тепловая трубкаЦифровая трубка/ЖК -экранФонд/страховая трубка



имя:На основе измерителя пульса 51 однопроизводительного микрокомпьютера(Части)

Напряжение питания: 4,5-5 В постоянного тока

Универсальный размер доски: 9*15 см.

Советы по покупке: обязательно прочитайте

  Друзья, покупающие самосварные комплектующие, обратите внимание, что комплект универсальной платы не похож наВы можете просто спаять компоненты, как комплект печатной платы. С универсальным комплектом плат вам необходимо спланировать размещение компонентов и соединения проводов, что является отличным способом попрактиковаться в навыках пайки.Видео по сварке нет. Необходимо иметь сварочную основу и уметь самостоятельно читать принципиальную схему. Если вы не уверены в себе, подумайте об этом сами.Если ЖК-дисплей 1602 появляется после завершения сваркиЕсли ЖК-экран не отображается, необходимо проверить следующие моменты:

1. Жидкокристаллический модуль LCD1602RS,RW,EN,Правильно ли подключены выводы данных D0-D7 к выводам микроконтроллера;VOПравильно ли подключены и припаяны контакты?

2. Проверьте направление сопротивления микроконтроллера.изВКК, ЕАШтифтЕсть линапряжение 5 В,GNDНезависимо от того, соединены ли они все вместе, правильно ли припаяны схема сброса и схема кварцевого генератора, это повлияет на невозможность отображения ЖК-экрана.

3. В этот комплект не входят исходные схемы печатных плат программного обеспечения AD, упаковка компонентов печатной платы, компоненты схемы SCH; в некоторых комплектах есть файлы моделирования, в некоторых — нет, и между симуляцией и реальным состоянием некоторых комплектов существуют различия. Фактическая функция зависит от фактического рабочего состояния после успешной сварки.

Введение функции:



Аппаратный состав:



Функции:

1. На основе микроконтроллера STC89C52RC.
2. Жидкокристаллический дисплей LCD1602 ТОВРЕМЕННЫЙ СМЕР СМЕРСКИЙ, единица сердечного ритма/минута.
3. Поместите пальцы в инфракрасную трубку и прочитайте частоту сердечных сокращений в течение 2 секунд.
4. Кнопка может установить верхнюю и нижнюю границу тревоги.

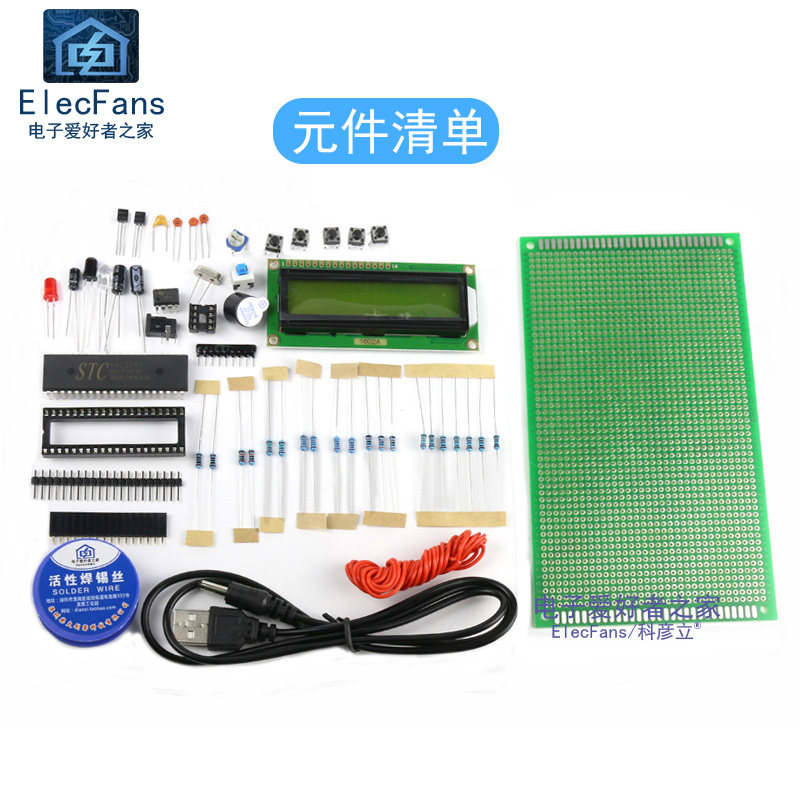

Полный комплект запчастей:

.

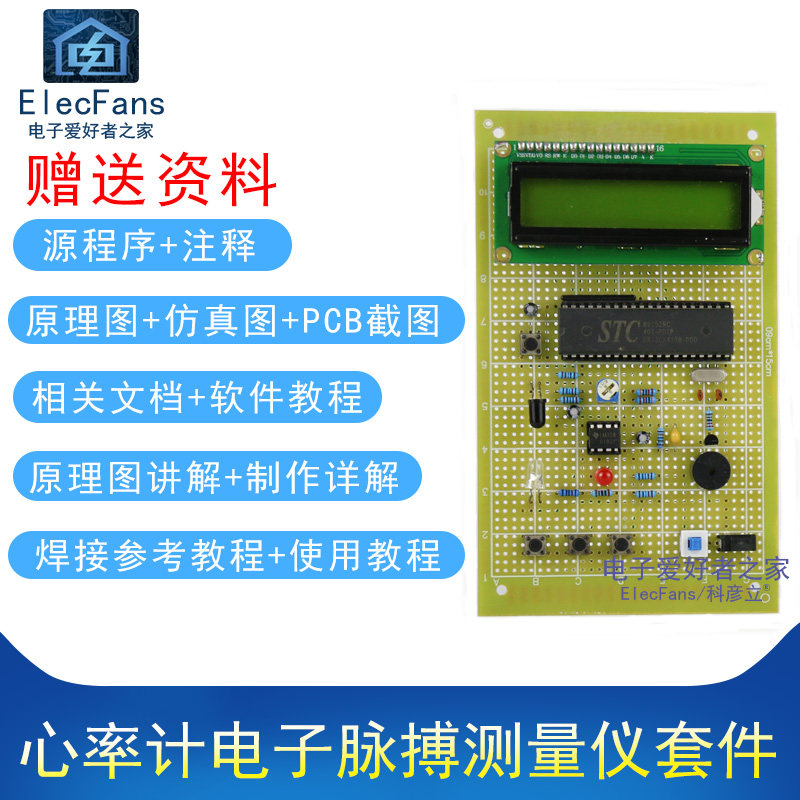

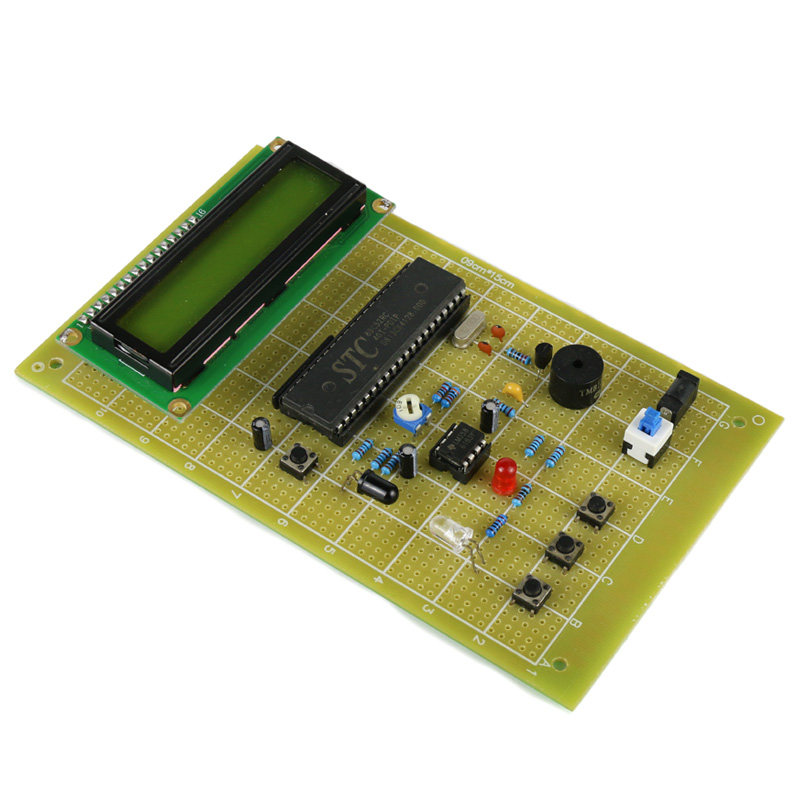

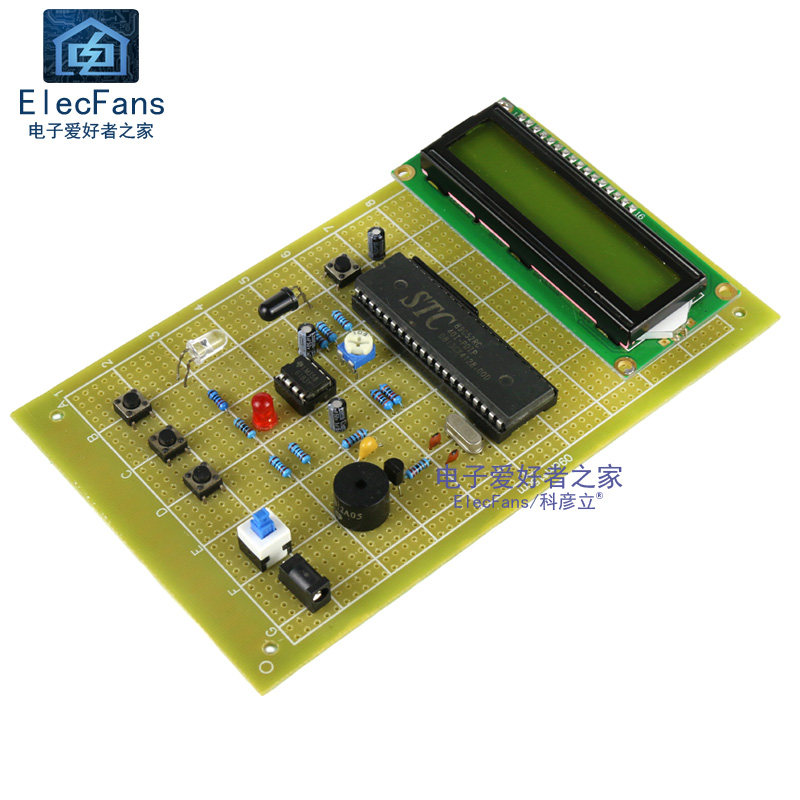

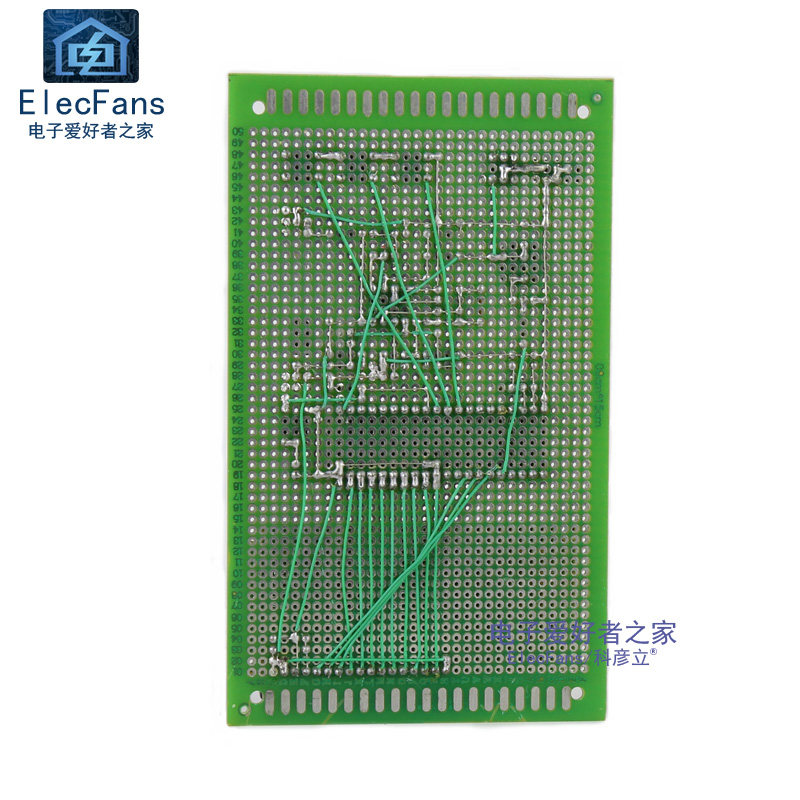

Сварка готовая продукция:



Принципиальная диаграмма:

Схема моделирования:
Данные включают:
Примечание:После получения товара проверьте правильность количества и модели компонентов согласно списку компонентов. Затем, подтвердив получение и прокомментировав товар, запросите в службе поддержки адрес загрузки информации.Если информация не отправлена ​​и компоненты не повреждены и не утеряны, возврат и обмен поддерживаются в течение 15 дней!Пока информация отправлена, возврат и обмен не поддерживаются!
1.Исходная программа на языке C (с комментариями)
2. Принципиальная схема и пояснения.видео
3.схема моделирования protues
4. Скриншот платы (пассивное изображение)
5. Разработка необходимого сопутствующего программного обеспечения.
6.Ознакомление со сваркой отдельных деталей.
7. Список электронных компонентов
8. Знакомство с производственным процессом и мерами предосторожности при сварке.
9.Другие......
Список компонентов:
Имя компонентаколичество
сопротивление 220 евро2
сопротивление 1K2
сопротивление 1.5K2
сопротивление 2.2K2
сопротивление 10K7
сопротивление 30K3
сопротивление 200K2
керамический конденсатор 30pf3
Монолитный конденсатор 3311
Электролитическая емкость 1uf 25V2
Электролитическая емкость 10uf 25V1
Кристалл 12M1
Триод 90122
103 Дорократия (9 СИНА)1
103 синий и белый приход (10K)1
Нажмите кнопку 6*6*55
5MM Красный светодиод1
5MM 1
5MM 1
5 В аффективные пчелиные рулеты1
Самоблокирующийся переключатель 8*81
DC002 силовая база 1
LCD1602 (Желтый -грин -экран) LCD16021
Прямые булавки 16P1
Заголовок контакта 16P1
Микроконтроллер STC89C52RC (скачать программу)1
40P Седло IC1
LM358 Direct INSERT Chip1
8P Седло IC1
DC002 Шнур питания1
Некоторые провода1
Немного припоя1
Односторонняя универсальная доска. 9*15cm1
