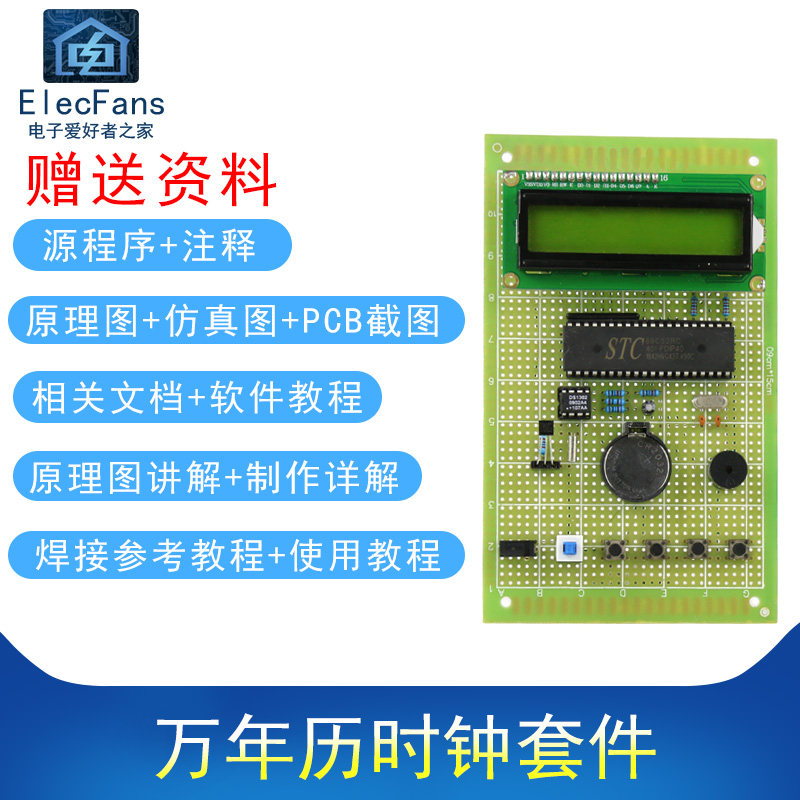

(Satsuk) 10000 -летние часы на основе 51 одноразового микрокомпьютера

Напряжение питания: 4,5-5 В постоянного тока

Универсальный размер доски: 9*15 см.

Советы по покупке: обязательно прочитайте

  Друзья, покупающие самосварные комплектующие, обратите внимание, что комплект универсальной платы не похож наВы можете просто спаять компоненты, как комплект печатной платы. С универсальным комплектом плат вам необходимо спланировать размещение компонентов и соединения проводов, что является отличным способом попрактиковаться в навыках пайки.Видео по сварке нет. Необходимо иметь сварочную основу и уметь самостоятельно читать принципиальную схему. Если вы не уверены в себе, подумайте об этом сами.Если ЖК-дисплей 1602 появляется после завершения сваркиЕсли ЖК-экран не отображается, необходимо проверить следующие моменты:

1. Жидкокристаллический модуль LCD1602RS,RW,EN,Правильно ли подключены выводы данных D0-D7 к выводам микроконтроллера;VOПравильно ли подключены и припаяны контакты?

2. Проверьте направление сопротивления микроконтроллера.изВКК, ЕАШтифтЕсть линапряжение 5 В,GNDНезависимо от того, соединены ли они все вместе, правильно ли припаяны схема сброса и схема кварцевого генератора, это повлияет на невозможность отображения ЖК-экрана.

3. В этот комплект не входят исходные схемы печатных плат программного обеспечения AD, упаковка компонентов печатной платы, компоненты схемы SCH; в некоторых комплектах есть файлы моделирования, в некоторых — нет, и между симуляцией и реальным состоянием некоторых комплектов существуют различия. Фактическая функция зависит от фактического рабочего состояния после успешной сварки.

Введение функции:

Использование LCD1602 показывает, что содержание может отображаться с текущим календарем, лунным календарем, неделей, времени, времени и температуры окружающей среды. Вы также можете настроить будильник, который имеет функцию потери мощности.

Аппаратный состав:

Одиночный микрокомпьютер+малая система Zui+ЖКД жидкокристаллический модуль+модуль тактового модуля DS1302+модуль Sound Beeurite Sound+DS18B20 Модуль сбора температуры+кнопка модуль кнопки.

Функции:

1. Это использует STC89C52RC (один -чашечный аппарат в качестве основного контроллера;
2. Чип Clock использует DS1302, а датчик температуры использует DS18B20.
3. Существует набор будильников и функций отображения лунного календаря. Существует компенсация на лечебное год, которое может точно и правильно и правильно отображать время отображения и другую информацию.
4. Он может показать настройку года, месяца, дня, времени, секунд, секунд, недели, температуры, лунного календаря и настройки тревоги.
5. Когда сила отвергается, нет необходимости повторно.

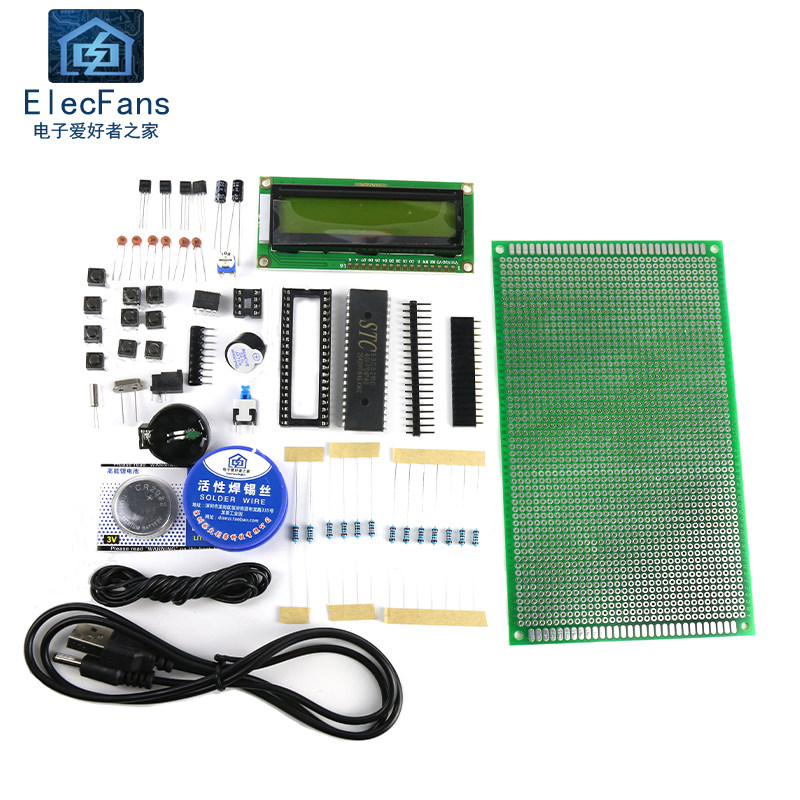

Полный комплект запчастей:

.

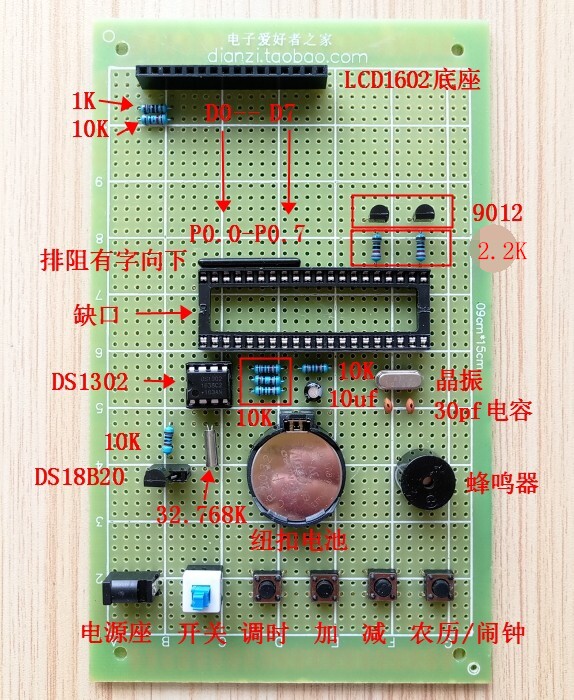

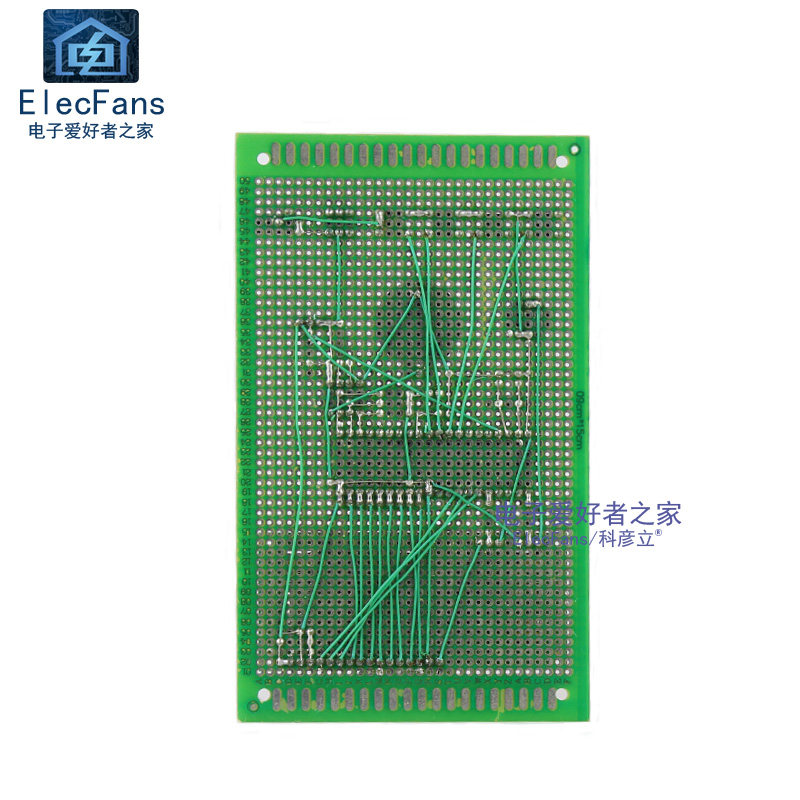

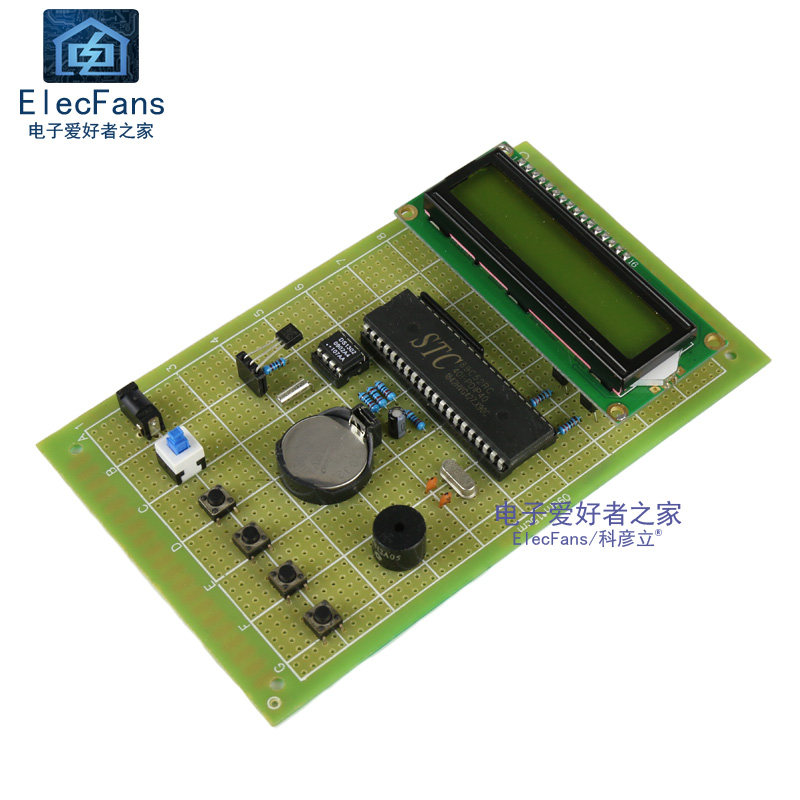

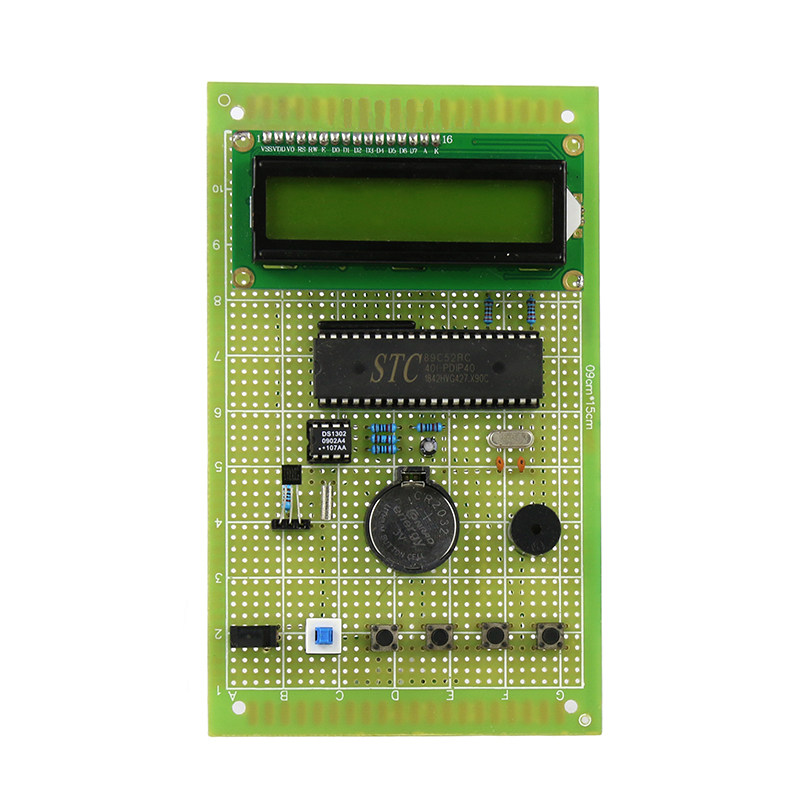

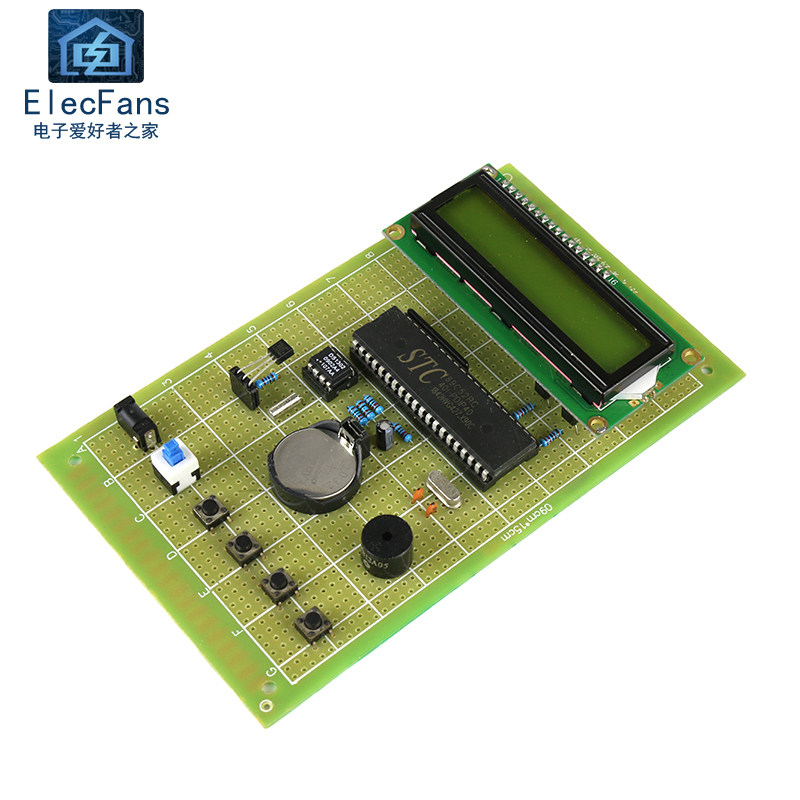

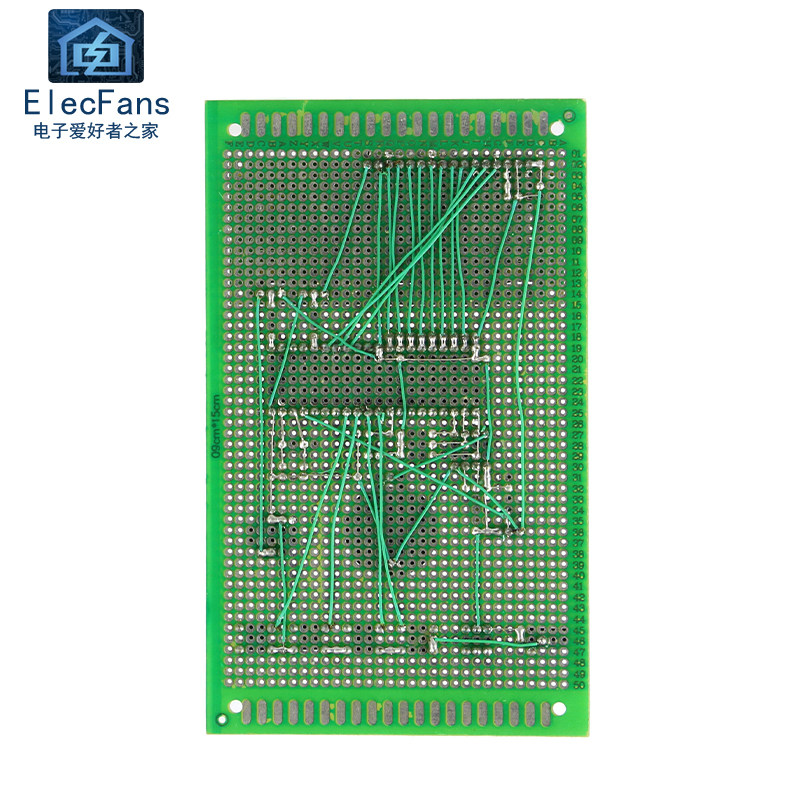

Сварка готовая продукция:



Принципиальная диаграмма:

Схема моделирования:

Данные включают:
Примечание:После получения товара проверьте правильность количества и модели компонентов согласно списку компонентов. Затем, подтвердив получение и прокомментировав товар, запросите в службе поддержки адрес загрузки информации.Если информация не отправлена ​​и компоненты не повреждены и не утеряны, возврат и обмен поддерживаются в течение 15 дней!Пока информация отправлена, возврат и обмен не поддерживаются!
1.Исходная программа на языке C (с комментариями)
2. Принципиальная схема и пояснения.видео
3.схема моделирования protues
4. Скриншот платы (пассивное изображение)
5. Разработка необходимого сопутствующего программного обеспечения.
6.Ознакомление со сваркой отдельных деталей.
7. Список электронных компонентов
8. Знакомство с производственным процессом и мерами предосторожности при сварке.
9.Другие......

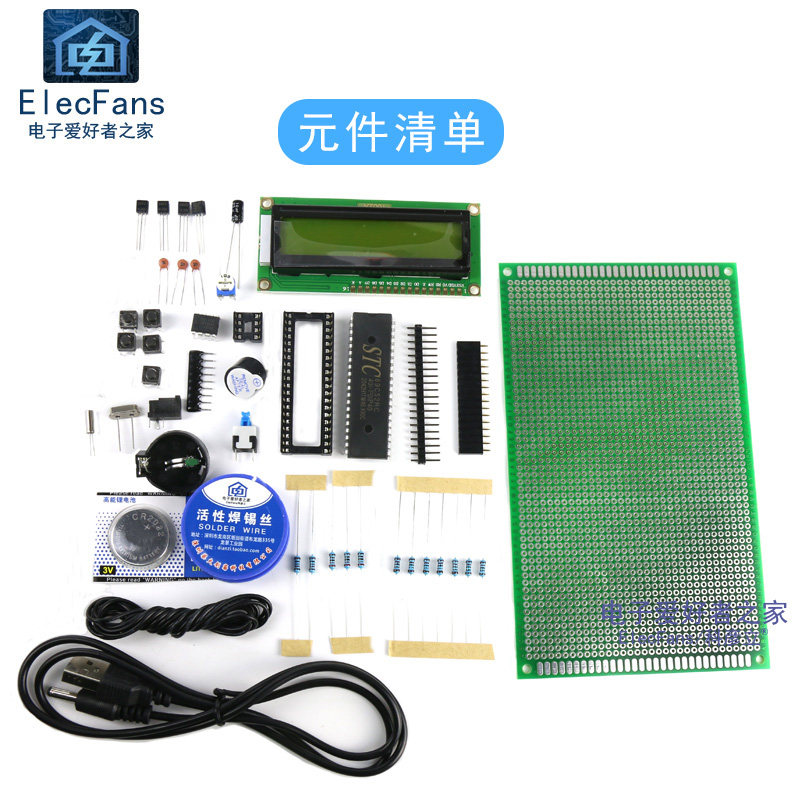

Список компонентов:
Имя компонентаколичество
сопротивление 1K2
сопротивление 2.2K3
сопротивление 10K7
керамический конденсатор 30pf3
Электролитическая емкость 10uf 25V1
Кристалл 12MHz1
Кристалл 32.768KHz1
10K исключение (103)1
Нажмите кнопку 6*65
Триод 90123
5 В аффективные пчелиные рулеты1
Датчик температуры DS18B201
Самоблокирующийся переключатель 8*81
Микроконтроллер STC89C52RC (скачать программу)1
IC 40P1
DS1302  Прямая вставка чип1
IC 8P1
CR2032&батарея кнопки NBSP;1
CR2032  сиденье батареи1
LCD1602A (желтый зеленый экран  черные персонажи)1
Приколоть  16p (2,54 интервала)1
Заголовок контакта 16P1
DC002 Сиденье питания1
DC002 питания шнура1
Некоторые провода1
Немного припоя1
Одиночная универсальная доска олова 9*15cm1
