Термометр, электронная цельная универсальная сигнализация, DIY

Цена: 508руб.    (¥24)
Артикул: 596176624288

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:电子元器件爱好者家用元器件电子元器件套件元器件
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥0.715руб.
¥9.8208руб.
¥1.532руб.
¥1.532руб.
  • Информация о товаре
  • Фотографии
Цвет: Один набор электронных компонентов+одна стеклянная плата отверстия волокна

Популярная детская классификация
 Электронный компонент Инструменты/аксессуары Доска для разработки/модуль/комплект Другие электронные продукты
Чип/один чип -машинаЭлектрический паяльный железо/универсальный счетчик/сварная проволокаЭлектронный комплект DIYГалстук/ремешок
емкостьБатарея/батареяМодуль/совет по разработкеСамостоятельная сумка
сопротивлениеЗарядное устройство/адаптерМакетАппаратное/винт/медный столбец
диодРеле/трансформаторУниверсальная доска/пещерная доскаDing иглы/терминал/розетка
ТриодкнопкаМедная крышка/травлениеДвигатель/двигатель/двигатель двигателя
индуктивностьПроволока/тепловая трубкаЦифровая трубка/ЖК -экранФонд/страховая трубка



имя:Температурная тревога на основе 51 однополосного микрокомпьютера(Части)

Напряжение питания: 4,5-5 В постоянного тока

Универсальный размер тарелки: 7*9 см.

Советы по покупке: обязательно прочитайте

  Друзья, покупающие самосварные комплектующие, обратите внимание, что комплект универсальной платы не похож наНабор пластин PCB похож на компонент. Универсальный комплект пластин должен планировать позиционирование и подключение самого компонентного устройства, чтобы очень хорошо выполнять сварку.Там нет сварочного видео. Вам нужно иметь сварочную основу. Вы можете самостоятельно понять схему. Если вы не уверены в себе, пожалуйста, подумайте о себе.Если сварка завершенаНе могу работать нормальноВам нужно проверить одну чип -машинуизВКК, ЕАШтифтЕсть линапряжение 5 В,GNDНезависимо от того, подключены ли все из них, правильно ли сбросить сброс и кристаллическую цепь, они повлияют наКомплект не может работать нормальноСущность

  этот пакет не предоставленПрограммное обеспечение программного обеспечения PCB -диаграмма, упаковка компонентов PCB, схема -компонент SCH; некоторые файлы моделирования имеют некоторые наборы, некоторые наборы не являются, а некоторые наборы отличаются от фактических объектов. Фактическая функция основана на фактическом рабочем состоянии после сварки успешный.

Введение функции:

  Вы можете обнаружить и отображать температуру окружающей среды в режиме реального времени. Вы можете установить верхний предел температуры и нижнее предельное значение. Температура окружающей среды меньше нижнего предела или больше, чем верхнее предельное значение.

Аппаратный состав:

  Одно -пип -микрокомпьютер+малая система Zui+18B20 схема обнаружения датчиков+цепь отображения цифровой труб

Функции:

1. Эта цифровая температурная тревога основана на одноэтажной машине STC89C52RC и датчике температуры DS18B20.
2. Диапазон измерения температуры составляет от 0 до 99,9 градусов по Цельсию, а точность составляет 0,1 градуса по Цельсию. Можно видеть, что диапазон температуры измерения широкий и высокий.
3. Можно установить температуру тревоги верхнего и нижнего предела (верхние и нижние пределы могут быть изменены через программу).

Полный комплект запчастей:

.

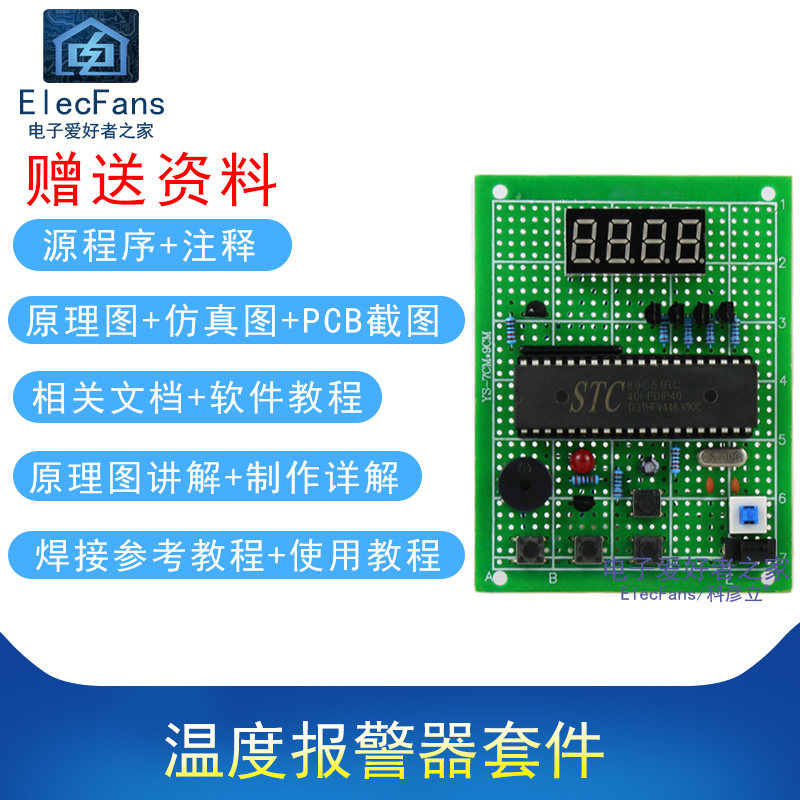

Сварка готовая продукция:



Принципиальная диаграмма:

Схема моделирования:

Данные включают:
Примечание:После получения товара проверьте правильность количества и модели компонентов согласно списку компонентов. Затем, подтвердив получение и прокомментировав товар, запросите в службе поддержки адрес загрузки информации.Если информация не отправлена ​​и компоненты не повреждены и не утеряны, возврат и обмен поддерживаются в течение 15 дней!Пока информация отправлена, возврат и обмен не поддерживаются!
1.Исходная программа на языке C (с комментариями)
2. Принципиальная схема и пояснения.видео
3.схема моделирования protues
4. Скриншот платы (пассивное изображение)
5. Разработка необходимого сопутствующего программного обеспечения.
6.Ознакомление со сваркой отдельных деталей.
7. Список электронных компонентов
8. Знакомство с производственным процессом и мерами предосторожности при сварке.
9.Другие......

Список компонентов:
Имя компонентаколичество
сопротивление 2.2K7
сопротивление 10K3
керамический конденсатор 30pf3
Электролитическая емкость 10uf 25V1
Кристалл 12M1
Увольнять  103 (9 пин)1
5MM  красный LED2
Триод 90126
Нажмите кнопку 6*6*55
5V&Nbsp; аффективные пчелиные рулоны1
Self -lock Switch 8*81
DC002 силовая база1
Четыре цифровая трубка Gongyang1
Датчик температуры DS18B201
Микроконтроллер STC89C52RC (скачать программу)1
40P Седло IC1
DC002 Шнур питания1
Некоторые провода1
Немного припоя1
Односторонняя универсальная доска. 7*9cm1
