(Продажи) 51 Однопроизводительная машина электронная фортепианная цепь KOTA Universal Plate Cuxpure Схема печатной платы создавать сварку комплект

Цена: 563руб.    (¥26)
Артикул: 588710188366

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:电子元器件爱好者家用元器件电子元器件套件元器件
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Один набор электронных компонентов+одна плата из стекловолокна (((необходимо разработать сварку самостоятельно))
Добавить в корзину
Другие товары этого продавца
¥0.715руб.
¥9.8208руб.
¥1.532руб.
¥1.532руб.
  • Информация о товаре
  • Фотографии
Цвет: Один набор электронных компонентов+одна плата из стекловолокна (((необходимо разработать сварку самостоятельно))

Популярная детская классификация
 Электронный компонент Инструменты/аксессуары Доска для разработки/модуль/комплект Другие электронные продукты
Чип/один чип -машинаЭлектрический паяльный железо/универсальный счетчик/сварная проволокаЭлектронный комплект DIYГалстук/ремешок
емкостьБатарея/батареяМодуль/совет по разработкеСамостоятельная сумка
сопротивлениеЗарядное устройство/адаптерМакетАппаратное/винт/медный столбец
диодРеле/трансформаторУниверсальная доска/пещерная доскаDing иглы/терминал/розетка
ТриодкнопкаМедная крышка/травлениеДвигатель/двигатель/двигатель двигателя
индуктивностьПроволока/тепловая трубкаЦифровая трубка/ЖК -экранФонд/страховая трубка

Начало работы с Makers: для экспериментов Электронная клавиатура на 51 микроконтроллере(Части)

Напряжение питания: 4,5-5 В постоянного тока

Универсальный размер доски: 9*15 см.

Советы по покупке: обязательно прочитайте

  Друзья, покупающие самосварные комплектующие, обратите внимание, что комплект универсальной платы не похож наВы можете просто спаять компоненты, как комплект печатной платы. С универсальным комплектом плат вам необходимо спланировать размещение компонентов и соединения проводов, что является отличным способом попрактиковаться в навыках пайки.Видео по сварке нет. Необходимо иметь сварочную основу и уметь самостоятельно читать принципиальную схему. Если вы не уверены в себе, подумайте об этом сами.Если ЖК-дисплей 1602 появляется после завершения сваркиЕсли ЖК-экран не отображается, необходимо проверить следующие моменты:

1. Жидкокристаллический модуль LCD1602RS,RW,EN,Правильно ли подключены выводы данных D0-D7 к выводам микроконтроллера;VOПравильно ли подключены и припаяны контакты?

2. Проверьте направление сопротивления микроконтроллера.изВКК, ЕАШтифтЕсть линапряжение 5 В,GNDНезависимо от того, соединены ли они все вместе, правильно ли припаяны схема сброса и схема кварцевого генератора, это повлияет на невозможность отображения ЖК-экрана.

3. В этот комплект не входят исходные схемы печатных плат программного обеспечения AD, упаковка компонентов печатной платы, компоненты схемы SCH; в некоторых комплектах есть файлы моделирования, в некоторых — нет, и между симуляцией и реальным состоянием некоторых комплектов существуют различия. Фактическая функция зависит от фактического рабочего состояния после успешной сварки.

Введение функции:

 Благодаря 16 клавишным гаммам можно воспроизводить 16 различных тонов, а также встроено 16 мелодий песен.

Аппаратный состав:

 MCU+минимальная система+динамик+кнопка+ЖК-дисплей 1602

Функции:

1. В этом комплекте в качестве основного контроллера используется микроконтроллер STC89C52RC.
2. Ввод матричной клавиатуры, 16 клавиш воспроизведения и две клавиши для переключения между режимом воспроизведения и режимом воспроизведения. В режиме воспроизведения нажимайте цифровые клавиши для воспроизведения встроенной музыки.
3. LCD1602 отображает текущую песню.

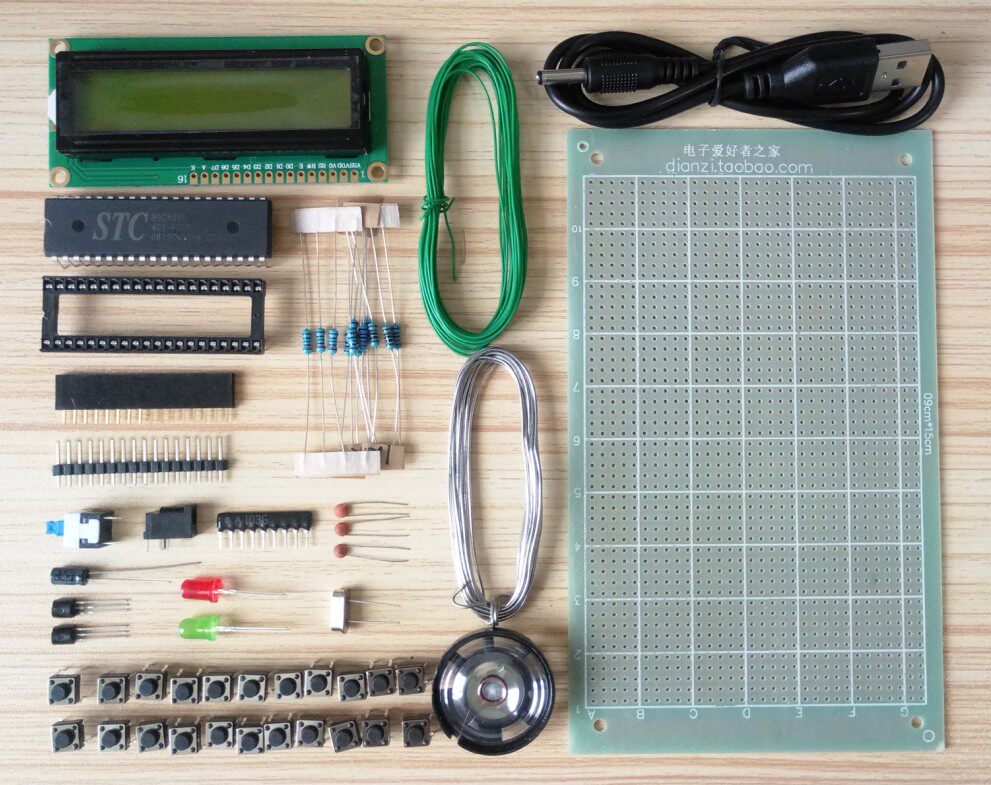

Полный комплект запчастей:

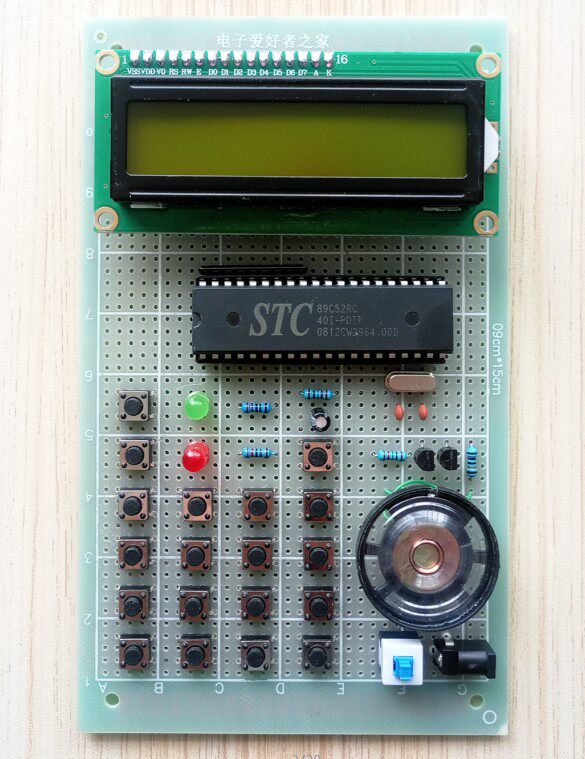

Изображение готового изделия после сварки.Он поставляется в разобранном виде, а не в сварном виде:



Принципиальная диаграмма:

Схема моделирования:


Данные включают:
Примечание:После получения товара проверьте правильность количества и модели компонентов согласно списку компонентов. Затем, подтвердив получение и прокомментировав товар, запросите в службе поддержки адрес загрузки информации.Если информация не отправлена ​​и компоненты не повреждены и не утеряны, возврат и обмен поддерживаются в течение 15 дней!Пока информация отправлена, возврат и обмен не поддерживаются!
1.Исходная программа на языке C (с комментариями)
2. Принципиальная схема и пояснения.видео
3.схема моделирования protues
4. Скриншот платы (пассивное изображение)
5. Разработка необходимого сопутствующего программного обеспечения.
6.Ознакомление со сваркой отдельных деталей.
7. Список электронных компонентов
8. Знакомство с производственным процессом и мерами предосторожности при сварке.
9.Другие......
Список компонентов:
Имя компонентаколичество
сопротивление 10 евро2
сопротивление 220 евро2
сопротивление 1K2
сопротивление 2.2K2
сопротивление 10K3
керамический конденсатор 30pf3
Электролитическая емкость 10uf1
Кристалл 12MHz1
Триод 80502
5MM Красный светодиод1
5MM Зеленый светодиод1
103 исключение1
Нажмите кнопку 6*6*522
Самоблокирующийся переключатель 8*81
DC002 силовая база1
Микроконтроллер STC89C52RC (скачать программу)1
40P Седло IC1
труба 8 евро 0.25W1
LCD1602 ЖК-экран (желто-зеленый экран)1
Заголовок контакта 16P1
Приколоть 16P1
DC002 Шнур питания1
Некоторые провода1
Немного припоя1
Односторонняя универсальная доска. 9*15cm1

Меры предосторожности:

1. Некоторые компоненты, такие как резисторы и конденсаторы, временно отсутствуют на складе. Мы отправим компоненты с аналогичными значениями в соответствии с принципом схемы символа. Резистор из синей металлической пленки можно заменить резистором из серой углеродной пленки, а резистор из серой углеродной пленки можно заменить резистором из синей металлической пленки. Это тот же эффект.

2. Для всех производителей и любителей электроники, пожалуйста, выполните отладку самостоятельно после пайки.Если при пайке нет ошибок, она обычно проходит успешно.Если пайка не удалась, наш магазин сможет только помочь вам устранить проблему. Мы не можем гарантировать, что у вас все получится, как только вы начнете паять. Именно поэтому на заводской производственной линии требуются работники по техническому обслуживанию, которые несут ответственность за высокую вероятность возникновения проблем в электронных изделиях из-за электростатического пробоя, неправильного подключения положительного и отрицательного полюсов источника питания, неправильной пайки, неправильной сварки компонентов и т. д. Не всегда говорите, что проблема в схеме платы. Эту плату продали десяткам тысяч людей, а проблемы возникают только у десятков человек!Мы делаем все возможное, чтобы обеспечить хорошее послепродажное обслуживание и стараемся помочь нашим друзьям завершить производство.Поэтому, если готовый продукт не дает описанного нами эффекта, пожалуйста, не спешите давать нам оценку. Не забудьте связаться с нашей службой послепродажного обслуживания, и мы сделаем все возможное.Благодарим вас за сотрудничество и желаем всем приятных покупок!
