Цельный модуль, ретранслятор, умный универсальный электронный переключатель, bluetooth, дистанционное управление

Цена: 1 395руб.    (¥38)
Артикул: 582729716170

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:电子元器件爱好者家用元器件电子元器件套件元器件
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥0.715руб.
¥9.8208руб.
¥1.532руб.
¥1.532руб.
  • Информация о товаре
  • Фотографии
Цвет: Один набор электронных компонентов+одна стеклянная плата отверстия волокна

Популярная детская классификация
 Электронный компонент Инструменты/аксессуары Доска для разработки/модуль/комплект Другие электронные продукты
Чип/один чип -машинаЭлектрический паяльный железо/универсальный счетчик/сварная проволокаЭлектронный комплект DIYГалстук/ремешок
емкостьБатарея/батареяМодуль/совет по разработкеСамостоятельная сумка
сопротивлениеЗарядное устройство/адаптерМакетАппаратное/винт/медный столбец
диодРеле/трансформаторУниверсальная доска/пещерная доскаDing иглы/терминал/розетка
ТриодкнопкаМедная крышка/травлениеДвигатель/двигатель/двигатель двигателя
индуктивностьПроволока/тепловая трубкаЦифровая трубка/ЖК -экранФонд/страховая трубка

Запись создателя:51 Одиночная машина (Части)

Напряжение питания: 4,5-5 В постоянного тока

Универсальный размер доски: 9*15 см.

Советы по покупке: обязательно прочитайте

  Друзья, покупающие самосварные комплектующие, обратите внимание, что комплект универсальной платы не похож наВы можете просто спаять компоненты, как комплект печатной платы. С универсальным комплектом плат вам необходимо спланировать размещение компонентов и соединения проводов, что является отличным способом попрактиковаться в навыках пайки.Видео по сварке нет. Необходимо иметь сварочную основу и уметь самостоятельно читать принципиальную схему. Если вы не уверены в себе, подумайте об этом сами.Если ЖК-дисплей 1602 появляется после завершения сваркиЕсли ЖК-экран не отображается, необходимо проверить следующие моменты:

1. Жидкокристаллический модуль LCD1602RS,RW,EN,Правильно ли подключены выводы данных D0-D7 к выводам микроконтроллера;VOПравильно ли подключены и припаяны контакты?

2. Проверьте направление сопротивления микроконтроллера.изВКК, ЕАШтифтЕсть линапряжение 5 В,GNDНезависимо от того, соединены ли они все вместе, правильно ли припаяны схема сброса и схема кварцевого генератора, это повлияет на невозможность отображения ЖК-экрана.

3. В этот комплект не входят исходные схемы печатных плат программного обеспечения AD, упаковка компонентов печатной платы, компоненты схемы SCH; в некоторых комплектах есть файлы моделирования, в некоторых — нет, и между симуляцией и реальным состоянием некоторых комплектов существуют различия. Фактическая функция зависит от фактического рабочего состояния после успешной сварки.

Введение функции:

 Вы также можете отобразить состояние переключателя на ЖК -экране.

Аппаратный состав:

 Одиночная машина+Зуи маленькая система+Модуль управления реле+светодиодный индикатор модуль света+модуль Bluetooth+LCD1602 Модуль отображения жидкости

Функции:

 1. Bluetooth беспроводной метод, выход реле, реле с нарушениями индикаторов, реле может подключать нагрузки, управлять домашними приборами и т. Д. одну машину, тем самым управляя домашними приборами.
2. Нажмите 1 пульта дистанционного управления, первое всасывание реле, а затем нажмите 1, первое реле отключено.
3. Используйте модуль Bluetooth для достижения дистанционного управления Bluetooth.
4. Используйте LCD1602 LCD, чтобы отобразить текущее выходное состояние.

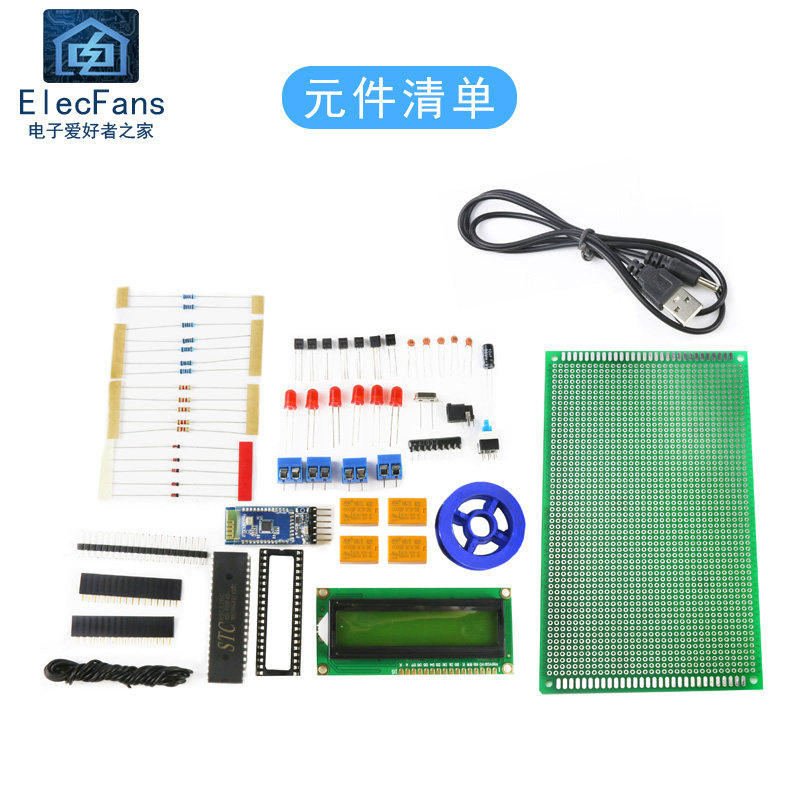

Полный комплект запчастей:

.

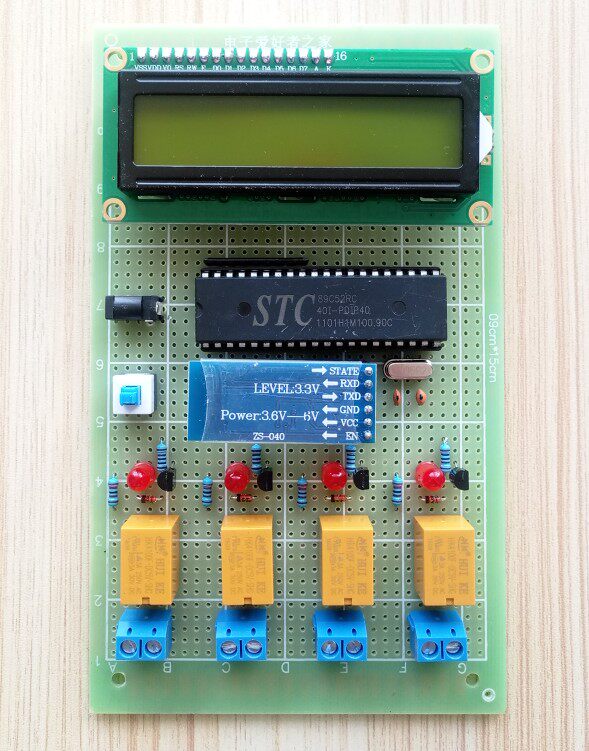

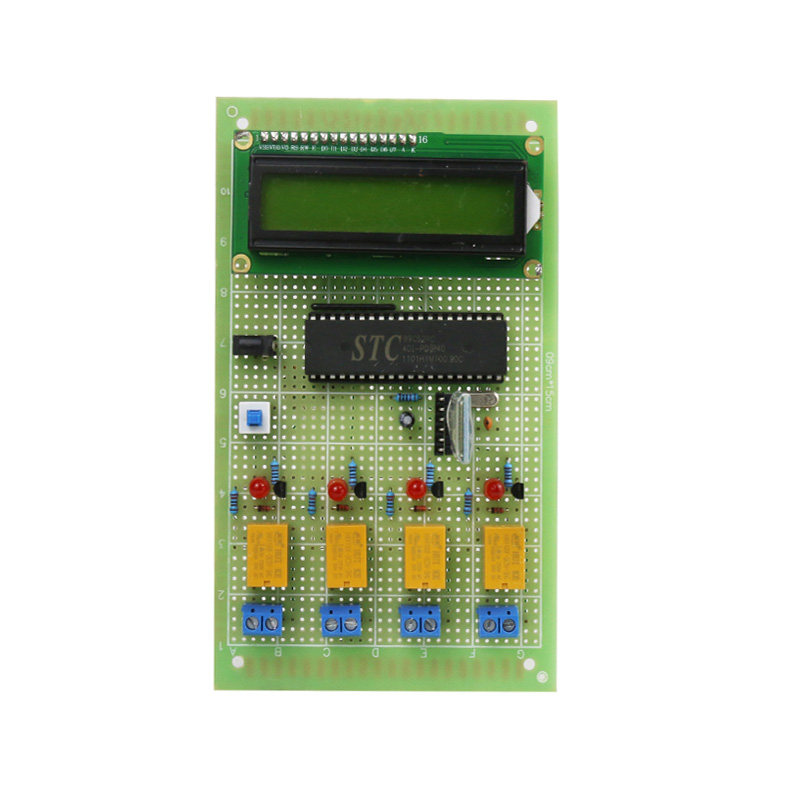

Сварка готовая продукция:



Принципиальная диаграмма:

Данные включают:
Примечание:После получения товара проверьте правильность количества и модели компонентов согласно списку компонентов. Затем, подтвердив получение и прокомментировав товар, запросите в службе поддержки адрес загрузки информации.Если информация не отправлена ​​и компоненты не повреждены и не утеряны, возврат и обмен поддерживаются в течение 15 дней!Пока информация отправлена, возврат и обмен не поддерживаются!
1.Исходная программа на языке C (с комментариями)
2. Принципиальная схема и пояснения.видео
3. Этот комплект не имеет карты моделирования Protue, и он не может управлять модулем Bluetooth и управлением мобильным телефоном.
4. Скриншот платы (пассивное изображение)
5. Разработка необходимого сопутствующего программного обеспечения.
6.Ознакомление со сваркой отдельных деталей.
7. Список электронных компонентов
8. Знакомство с производственным процессом и мерами предосторожности при сварке.
9.Другие......
Список компонентов:
Имя компонентаколичество
сопротивление 1K5
сопротивление 2.2K5
сопротивление 10K2
диод 1N41485
5MM  красный LED5
керамический конденсатор 30pf3
Электролитическая емкость 10uf 25V1
Триод 90125
Кристалл 11.0592M1
103 Дорократия (9 СИНА)1
Самоблокирующийся переключатель 8*8 1
DC002 силовая база1
KF301-2P  проводная терминал4
реле HK4100F-DC5V-SHG 4
STC89C52RC 1
IC 40P1
LCD1602 ЖК-экран (желто-зеленый экран)1
Приколоть 16P1
Заголовок контакта 16P1
Заголовок контакта 6P1
Bluetooth модуль HC-051
DC002 Шнур питания1
Некоторые провода1
Немного припоя1
Односторонняя универсальная доска. 9*151


Меры предосторожности:

1. Некоторые компоненты, такие как резисторы и конденсаторы, временно отсутствуют на складе. Мы отправим компоненты с аналогичными значениями в соответствии с принципом схемы символа. Резистор из синей металлической пленки можно заменить резистором из серой углеродной пленки, а резистор из серой углеродной пленки можно заменить резистором из синей металлической пленки. Это тот же эффект.

2. После сварочной сварки, пожалуйста, отлаживает саму. Если сварка не ошибочна, она, как правило, может быть успешной. Если сварка не удается, наш магазин может только помочь вам просмотреть проблему. Мы не можем гарантировать, что вы можете добиться успеха в сварке. Причина. Работа состоит в том, что электронный продукт выходит из строя из -за электростатического расщепления, потому что источник питания является положительным и отрицательным, потому что виртуальная сварка из -за неправильного положения компонентной сварки и т. Д. Что ж, эта доска продала десятки тысяч людей, и есть десятки людей, у которых есть проблемы!Мы делаем все возможное, чтобы достичь хорошего после обслуживания и помогать друзьям завершить производство.Поэтому, когда готовые продукты производятся без описанного нами эффекта, пожалуйста, не спешите оценивать нас. Не забудьте связаться с нашей службой After -Sales, мы сделаем все возможное.Спасибо за сотрудничество, я желаю вам всех счастливых покупок!
