(Сатцулы) Генераторная дуга высокого давления с сигаретной пожарной машиной 15 кВ.

Цена: 30-159руб.    (¥1.4)
Артикул: 582385304927

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:电子元器件爱好者家用元器件电子元器件套件元器件
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥0.715руб.
¥9.8208руб.
¥1.532руб.
¥1.532руб.
  • Информация о товаре
  • Фотографии
Цвет: Плата печатной платы+компонент (инструкции сварки), Только пустые платы за печати (исключая компоненты), Только 18650 батарея батареи

Популярная детская классификация
 Электронный компонент Инструменты/аксессуары Доска для разработки/модуль/комплект Другие электронные продукты
Чип/один чип -машинаЭлектрический паяльный железо/универсальный счетчик/сварная проволокаЭлектронный комплект DIYГалстук/ремешок
емкостьБатарея/батареяМодуль/совет по разработкеСамостоятельная сумка
сопротивлениеЗарядное устройство/адаптерМакетАппаратное/винт/медный столбец
диодРеле/трансформаторУниверсальная доска/пещерная доскаDing иглы/терминал/розетка
ТриодкнопкаМедная крышка/травлениеДвигатель/двигатель/двигатель двигателя
индуктивностьПроволока/тепловая трубкаЦифровая трубка/ЖК -экранФонд/страховая трубка
Комплект не оснащен батарейным ящиком 18650 и батареей 18650. При необходимости купите в нашем интернет -магазине, спасибо

намекать:Перед тем, как трансформатор будет приварен, краска головка лака линии линии сварки аккуратно смазает и привалена. Пожалуйста, обратите внимание, в противном случае это вызовет отключение.Сварные первые сварки короткие компоненты, а затем сварены высокие компоненты.
Функции:
    Этот комплект изготовлен из бустерной катушки, с картами линии и удобными электронными энтузиастами.Можно использовать какЭлектронные инструменты, отрицательные ионные генераторы и т. Д.Эта схема создает стабильную высокочастотную дугу при работе,Температура чрезвычайно высока, и сгорание может быть легко зажигается, поэтому некоторые люди называют это плазменной зажигалкой.
    Когда вторичный выход высокого напряжения этого трансформатора не подключен к диоду и емкости с высоким напряжением, выходной сигнал с высокой частотой высокого уровня и высокий напряжение, а также светло -пурпурное, когда он проникает в воздухеЦветовая дуга, температура очень высока, вы можете легко зажечь бумажный пластик или даже тонкую проволоку (например, сцена, где тонкая железная проволока горит в кислороде во время теста, но она не такая жестокая, как в кислороде. )
.
Параметр:
Входное напряжение: 3,7 В-4,2 В (DC)
Текущий: менее 2А;
Выходное напряжение: меньше+15 кВ;
Выходной ток: меньше+0,4А;
Два -уровневое расстояние зажигания: менее 0,5 см;
Размер доски: 3,3*4,3 см.
.
Меры предосторожности для использования продукта:
1. Непрерывное время разрядки зажиганияНе может превышать 10 секундВ противном случае триод сгорит, когда будет горячим.
2.Не прикасайтесь к дуге, радиатору, трансформатору руками, чтобы избежать ожогов.
3. После успешного производства трансформатор лучше всего используется для герметизации эпоксидной смолой или изоляционного воска, прежде чем его можно будет использовать в течение длительного времени.Недостаточная судьба наносит ущерб катушке.
4. Входное напряжение составляет 3,7 В после создания этого комплекта.То есть напряжение батареи 18650, если вам нужно увеличить входное напряжение (Zui увеличивается до 12 В), Необходимо увеличить значение сопротивления резистора обратной связи (комплект отправляется на 120 евро по умолчанию), в противном случае триод будет легко сожжен.Сопротивление обратной связи увеличивается до150Ω~1.5K&Омега; слева и справа значение сопротивления должно быть отрегулировано от больших до маленьких, не слишком малых, иначе триод или трансформатор не должны быть слишком большими.Это влияет на выходной эффект или заставляет триод работать в состоянии без ужина и сильно лихорадка.
Кроме того: трансформатор составляет 15 квзуй высокий выход.Это может повредить трансформатор.Если вы хотите работать в течение длительного времени, рекомендуется использовать изоляцию или эпоксидную смолу, чтобы полностью запечатать его.Прекратите пустую нагрузку!

Принципиальная электрическая схема:
.

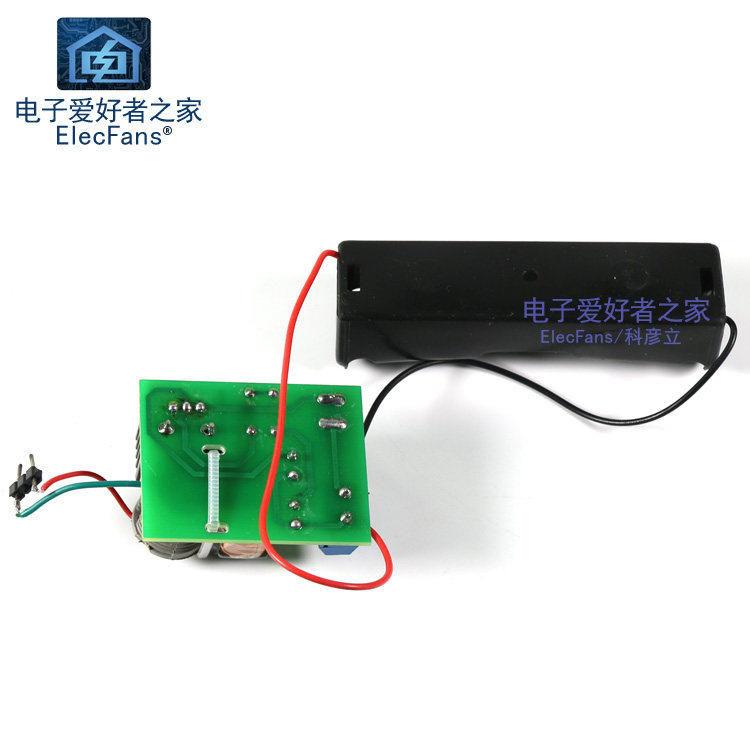

Пепляная плата:

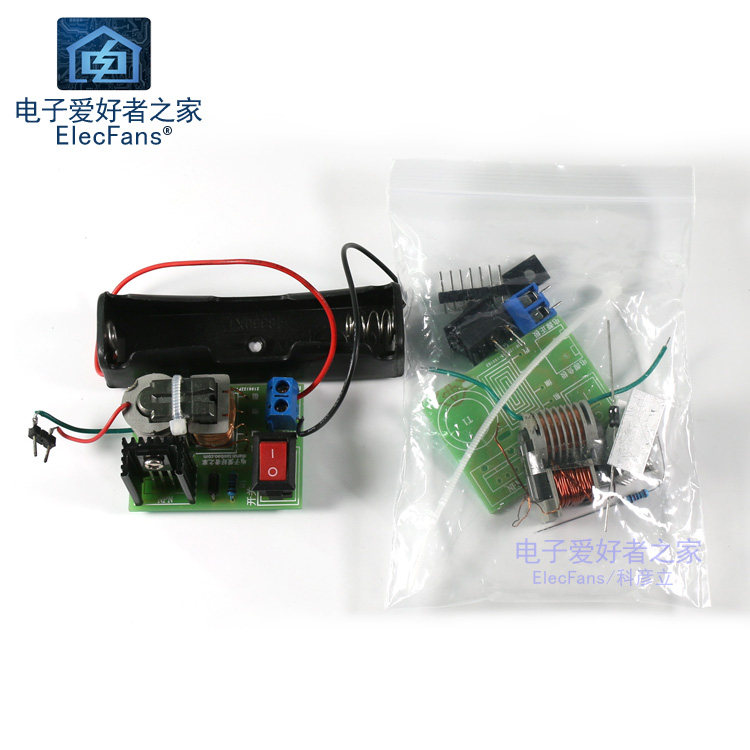

После сварки без рассеянных деталей с платой линии грязные, нелегко организовать, переносить или транспортировать, а некоторые покупатели легко сварить. Следовательно, магазин теперь запустил плату PCB модуля напряжения. После производства Весь модуль относительно прост. Он удобен для перевозки и транспортировки, а показатель успеха выше. Рекомендуется купить пакет с платой печатной платыСущность

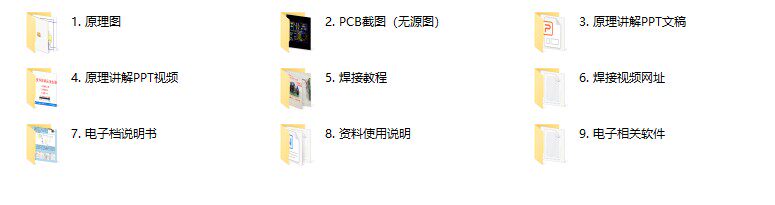

Канал передачи данных:https://pan.baidu.com/s/11-bme9ilirslztkbcti2ma код извлечения: xxxx
Может предоставить информацию:(Если вы связываетесь с обслуживанием клиентов после покупки, вам необходимо извлечь код или отправить информацию)

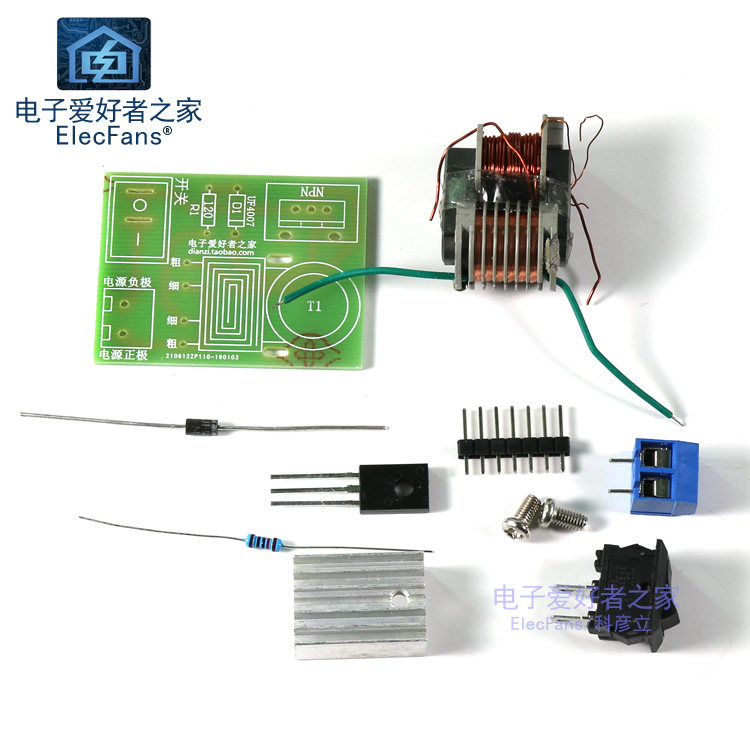

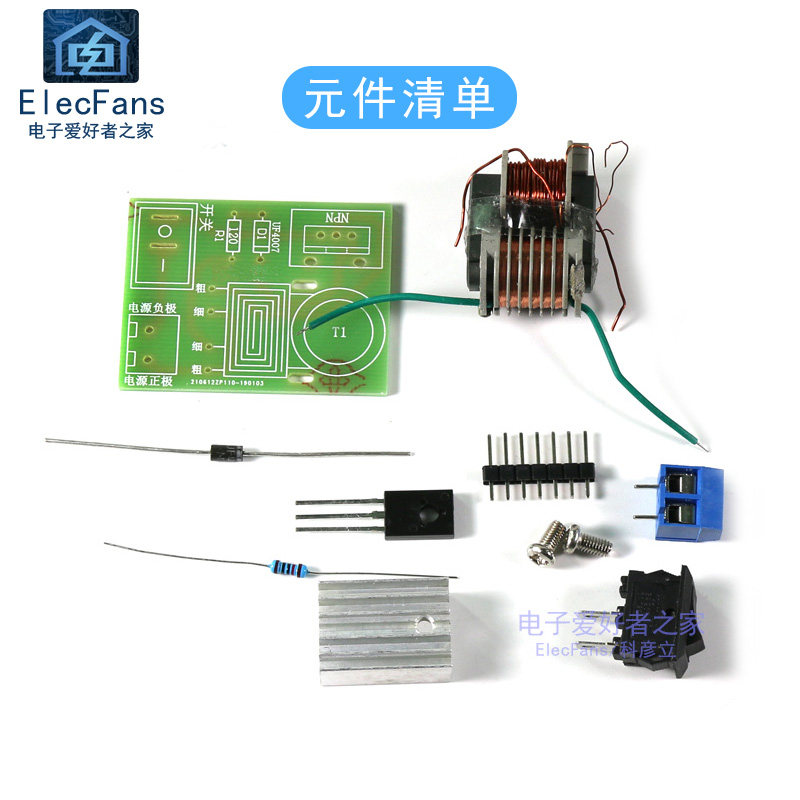

Плата PCB+компонент:
Список компонентовколичество
сопротивление  120 евро1
диод UF40071
Триод N201
Слоте 20*15*10 мм1
винт M3*61
Корабль -тип переключатель KCD1-11 3A 250V1
Терминал KF301-2P1
15KV  трансформатор с высоким уровнем высокого уровня1
Галстук 3*100mm1
3P  Прямая вставка иглы1
Пеховая плата печатной платы1
.

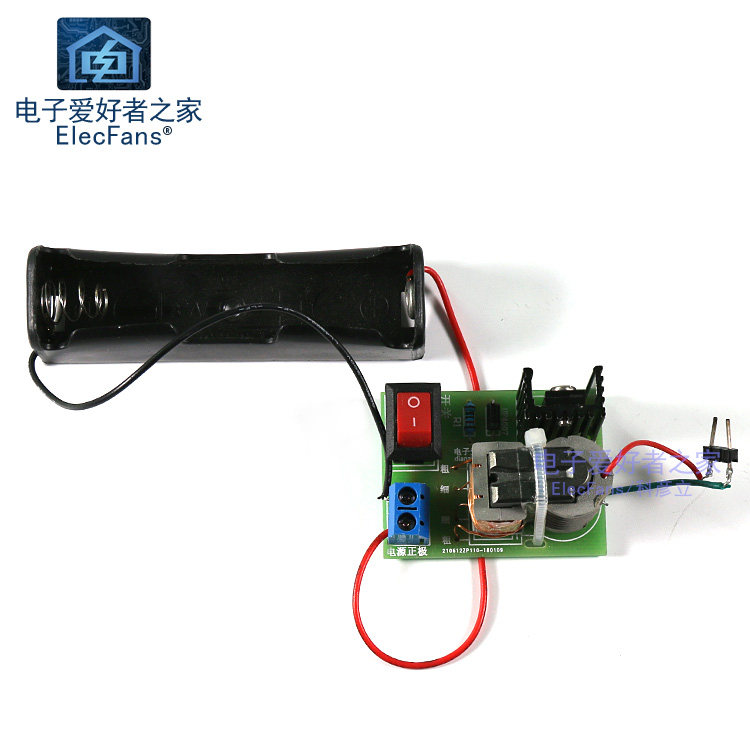

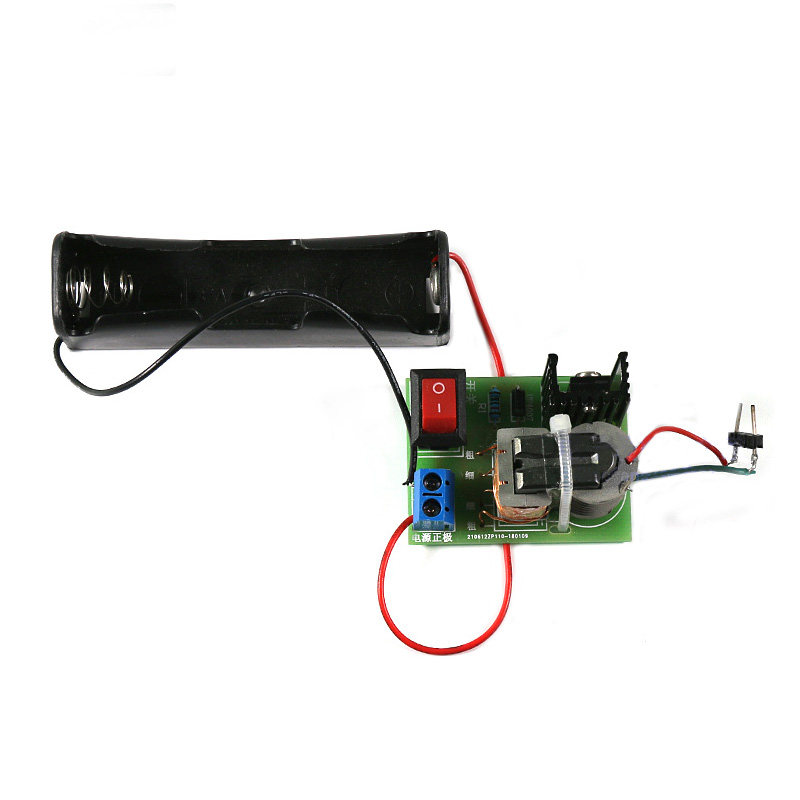

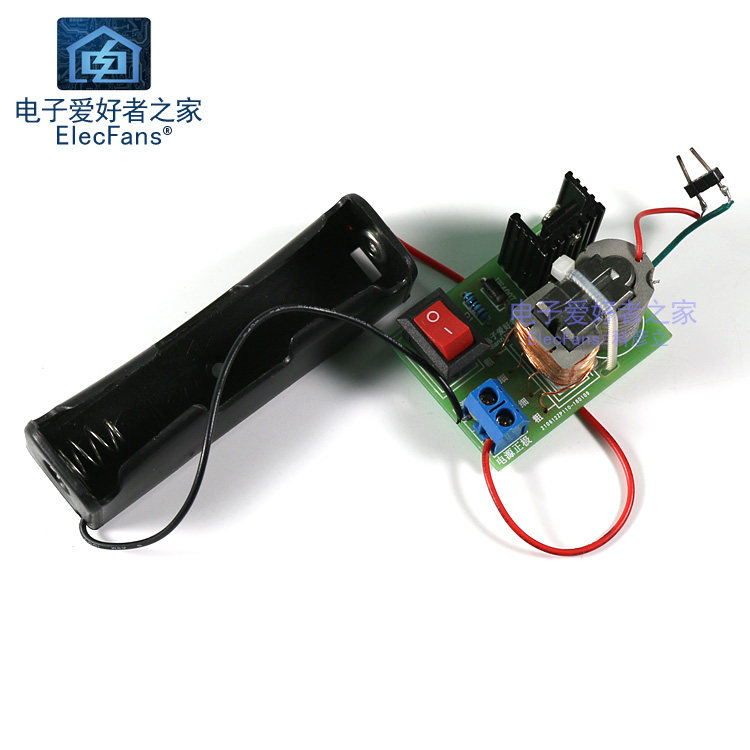

Отдел готового продукта:


UТрансформатор магнитного ядра представляет собой трансформатор высотой 15 кВ, трансформатор,Размер около: 27×16&Раз; 21 мм (длинный&Раз; Куан&раз; высокий, нерегулярный размер, измерение Zui выступаетМесто)
Примечание. Этот трансформатор находится во внутреннем слое. Это сегментированная обмотка скелета. Низкая обмотка на внешнем слое. Пожалуйста, не принимайте его.Высокая обмотка этого трансформатора и тот же метод обмотки обмотки с низким уровнем напряжения.
Этот трансформатор имеет две обмотки в начале, одна из которых является основной обмоткой грубой медной проволоки, а набор тонких медных проводов - обмотка обратной связи.Вторичный выход - высокое давление.
Две медные нити, которые более толще и толще в трансформаторе, - это положительные полюсы, которые являются основными ранами и ранами обратной связи, соответственно, и источник питания положительный.Если сварка сварена, сварена отдельно.
.
Триод N20:
.
Чтобы предотвратить линию выходной 2 слишком далеко, она вызывает пустую нагрузку. С иглой 3P выньте иглу посередине, а затем поместите конец иглы в дугу, как показано нижеСущность

Меры предосторожности:

1. Существует много типов компонентов, и распределение очень хлопотно. постарайтесь быть как можно большим,Каждый играет в электронах. Этот обычно используемый небольшой компонент может быть подготовлен заранее. Если нет подготовки, найдите плату отходов для разборки, конечно, мы постараемся сделать это как можно больше, чтобы не позволить этому произойти.Надеюсь понять.Обратить внимание на советКомпонент запускает сварку от небольшого объема, а затем сварена.

2. Отдельные компоненты, такие как емкость сопротивления, временно не в наличии. Мы отправим компоненты вблизи принципа его схемы символа, чтобы заменить ее. Сопротивление металлической мембраны может быть заменено на сопротивление углеродной мембраны. Приходите.Это тот же эффект.

3. После сварочной сварки, пожалуйста, отлаживает саму. Если сварка не ошибочна, она, как правило, может быть успешной. Если сварка не удастся, магазин не несет ответственности, мы не можем гарантировать, что вы можете добиться успеха, как только вы приварите. Вот почему Заводская производственная линия нуждается в технических работниках. Электроника. Продукт связан с электростатическим расщеплением, потому что источник питания является положительным и отрицательным из -за виртуальной сварки из -за неправильного положения сварки компонентов и т. Д., вероятность проблем очень хороша . Десятки тысяч людей, есть десятки людей, у которых есть проблемы!Мы делаем все возможное, чтобы достичь хорошего после обслуживания и помогать друзьям завершить производство.Поэтому, когда готовые продукты производятся без описанного нами эффекта, пожалуйста, не спешите оценивать нас. Не забудьте связаться с нашей службой After -Sales.Спасибо за сотрудничество, я желаю вам всех счастливых покупок!







Согласитесь с переоборудованием этих 3 предложений, пожалуйста, обстановтесь, если у вас есть какие -либо неуважения, спасибо!
