Гуанчжоу башня xiaoman на талии световой кубик

Цена: 803-2 008руб.    (¥38)
Артикул: 577773544445

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:电子元器件爱好者家用元器件电子元器件套件元器件
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Красочный светодиод (с оболочкой Bluetooth)
  • Красочный светодиод (без Bluetooth без оболочки)
  • Один набор оболочки+винт
  • Красочный светодиод (с Bluetooth без оболочки)
  • Красочный светодиод (без оболочки Bluetooth)
Добавить в корзину
Другие товары этого продавца
¥0.715руб.
¥9.8208руб.
¥1.532руб.
¥1.532руб.
  • Информация о товаре
  • Фотографии
Цвет: Красочный светодиод (без Bluetooth без оболочки), Красочный светодиод (без оболочки Bluetooth), Красочный светодиод (с Bluetooth без оболочки), Красочный светодиод (с оболочкой Bluetooth), Отдельная плата с пустой печатной платой, Один набор оболочки+винт









[温馨提示：目前470uf电解电容暂时无货，先用100uf的代替，不会有任何影响，谢谢！]



[产品名称：光立方 广州塔小蛮腰LED灯]

[套件参数：]
[供电电压：5V直流电压]
[ 板子大小：8*8cm]

[外壳尺寸：8.6*8.6*50cm]
[成品高度：45cm左右（根据上一层与下一层灯的焊接间距决定）]

[功能介绍：]

[本套件源于广州的广州塔形状而成的电子套件，由268只LED灯组成小蛮腰形状的三维空间。通电点亮之后呈现多姿多彩的效果，也可伴随着音乐节奏而跳跃呈现出频谱的效果，在夜晚或着较暗环境下观看效果较佳。七彩灯版本可以变化多种不同的颜色，效果比较绚丽多彩，本店也推荐大家购买此款，单色灯只有一种颜色，适合喜欢单种颜色并看起来纯净的发光效果。底板是一块电路板和元器件类散件组成，灯层的焊接配有模版，可以使焊接更容易便捷。焊接完层后可切换各种模式和完成调试。]

[无蓝牙音频模块款：][进入音频模式需要从音频供电线的3.5MM音频插头输入音频信号（音乐），板子上的音频座可输出对应的音频信号，可接到功放板或者音响设备进行播放。]

[有蓝牙音频模块款：][进入音频模式可从音频供电线的3.5MM音频插头输入音频信号（音乐），也可用手机连接板子上的蓝牙模块输入音频信号，板子上的音频座可输出对应的音频信号，可接到功放板或者音响设备进行播放。蓝牙模块对电压稳定性要求较高，而广州塔随着灯不断的变化，会使电压不稳定，所以蓝牙模块输出的音频信号会有杂波，接到功放后进行放大会有一点杂音或者电流声，][如果能接受请再购买][，后续不会因为音频蓝牙模块接到音响或者功放等有少许杂音和电流声进行退货退款或者补发，谢谢。]

[套件特色：]
[1、采用16*16+5+3+3+1（268个）或者16*16+5+3+1（265个）颗LED灯制作。]

[2、多种模式可以随意转换：]
[ 脱机动画模式（十几种），也可通过遥控器循环播放10种中的某一种]
[ 音乐频谱模式（广州塔随音乐而动），几种模式]

[3、赠送可用源程序，你也可以diy一个属于自己的小蛮腰]
[4、采用STC12C5A60S2单片机控制，接5V电源。]
[5、塔尖采用的8-5-3-1层或者8-5-3-3-1层，塔身和塔顶的过度的很好]
[6、塔底四边使用了四颗七彩LED，底座也可光芒四射]

[焊接提醒：很重要，焊接前务必看]

[LED灯折的是负极脚，也就是折的是短脚，不要折长脚，不要折长脚，不要折长脚，虽然资料文字教程和视频教程都有说折短脚，但是还是有客户折的是长脚，导致现象不正常（一般就是1-9层、16层亮，10-15层不亮，亮也是不正常的亮。正负极错了不一定都亮或者都不亮，程序控制的，不是简单的接错正负极就都不亮），所以自己折了长脚的就需要重新购买灯重新焊接了，灯是3mm七彩快闪的。也要注意元件焊接在哪一面，灯焊接在哪一面，看我们图片。不装外壳的话灯也可以焊接在元件的那一面。上一层灯与下一层灯的间距不宜过大，否则会导致焊接出来的成品较高，高于外壳的高度。塔身要旋转的话，建议焊接测试完所有灯亮再旋转，旋转后有灯不亮的再检查哪里因为旋转而脱焊了。]



[使用提示：]

[1、底板有自检指示灯，焊接完底板后可通电测试，通电后自检指示灯会闪烁5次，出现这个现象说明单片机程序正常运行，底板焊接整体上没有问题。]

[2、供电电压是5V，可以插到电脑USB口、手机充电头、充电宝这些输出5V的电源。]

[3、遥控器按键要对着板子上的红外接收头按键才有效。]

[4、板子上的4P排针用于给客户自行重新烧录程序之用，但是需要自己自备下载器。]

[5、音频头插入手机后，播放音乐，音量调到zui大测试，按遥控器切换到音频模式。 ]

[6、音频头插入手机之后手机是没有外放音乐的，请知悉，所有手机都一样。]

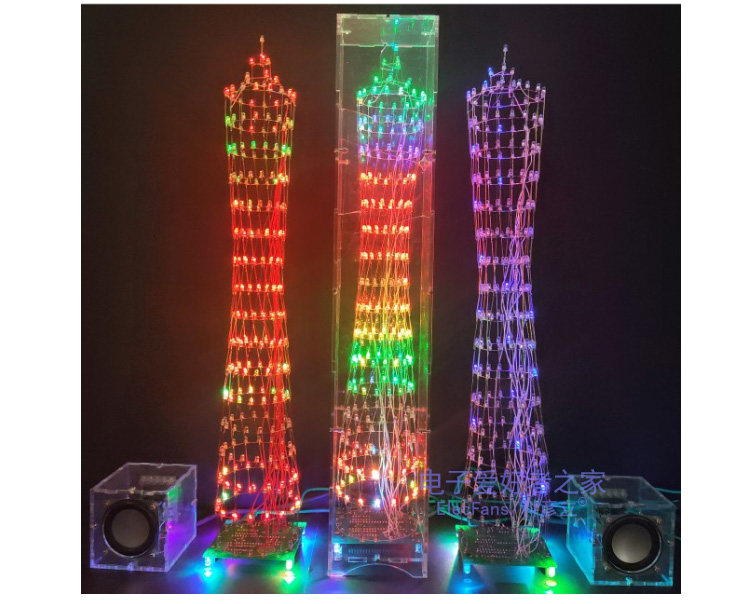

[7、可以搭配推荐的小音箱使用或者自己有的音箱套件使用，才会有声音。]

[8、蓝牙款的可以使用手机蓝牙连接蓝牙模块之后，播放音乐，不需要从3.5MM音频头输入]



[可搭配使用效果更佳的小音箱套件购买链接：]

[音箱：][https://item.taobao.com/item.htm?id=545215423987]

[资料下载地址：https://pan.baidu.com/s/1GKyT4cLqk8FSpMs70qP3oQ]
[ 提取码：2b2e]

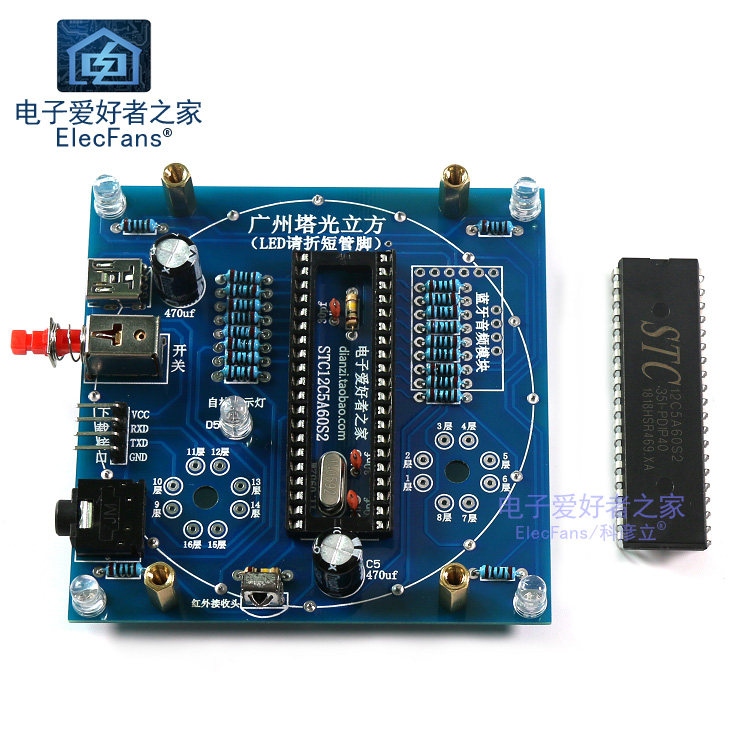

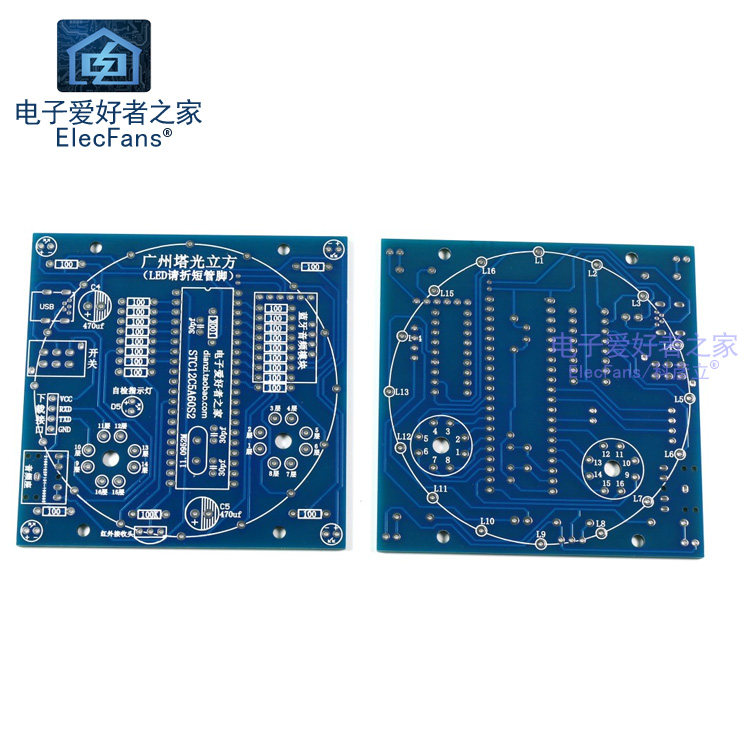

[PCB电路板：蓝牙款和不带蓝牙款都是同一个板子]

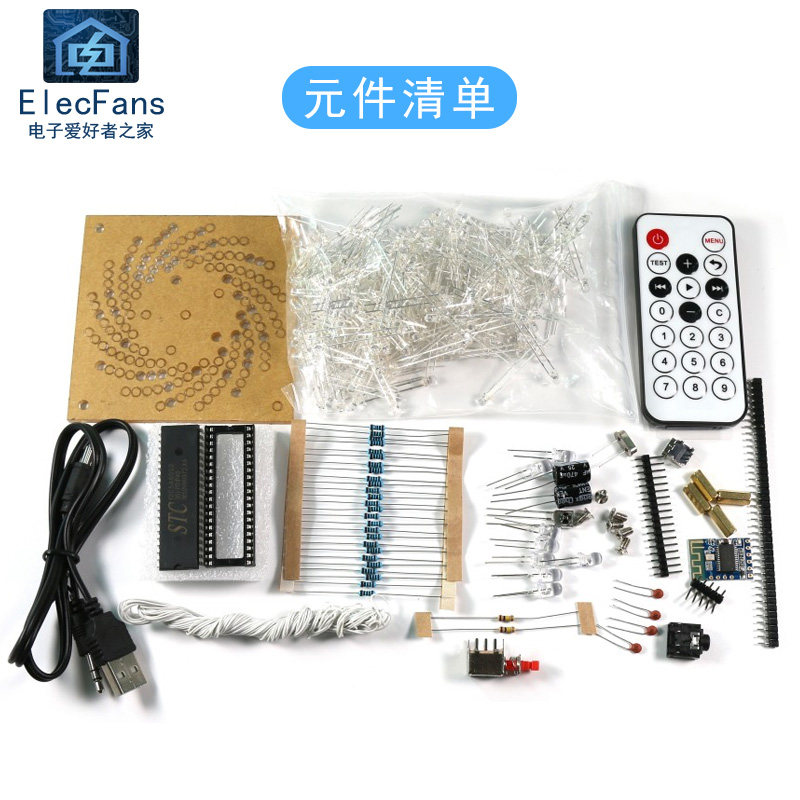

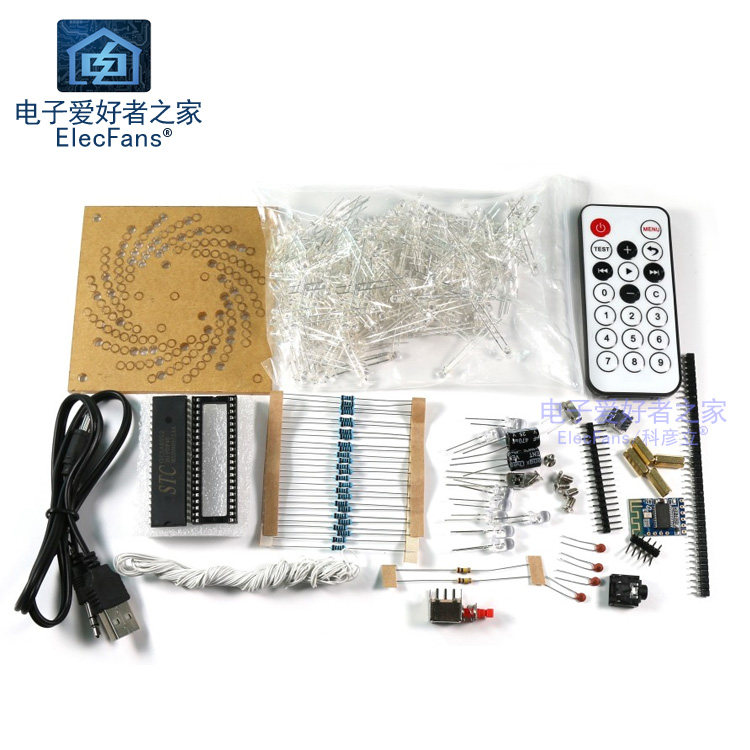

[整套散件：不带蓝牙款没有图片中的蓝牙音频模块和直插排针]

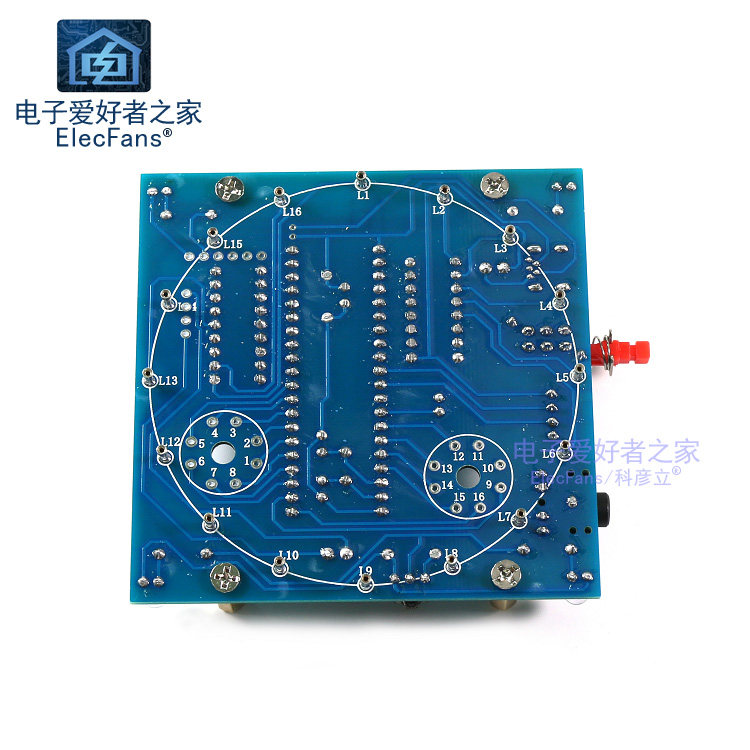

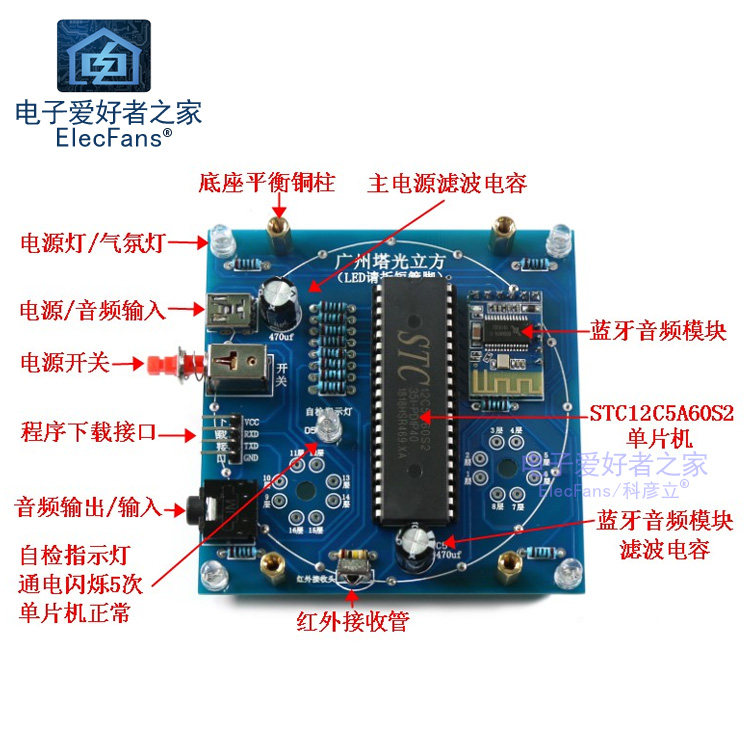

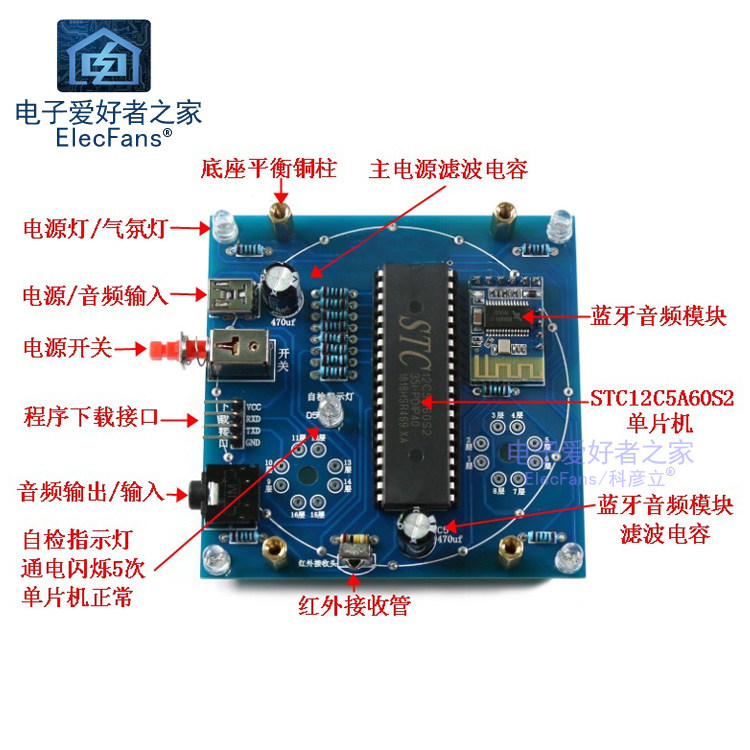

[底板说明：]

[不带蓝牙底板焊接：]

[带蓝牙底板焊接：]

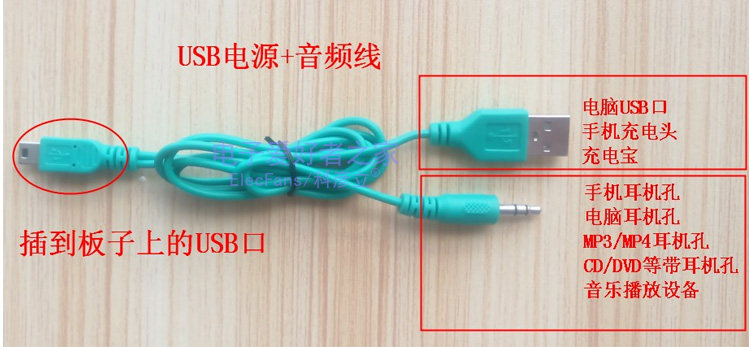

[音频供电线说明：]

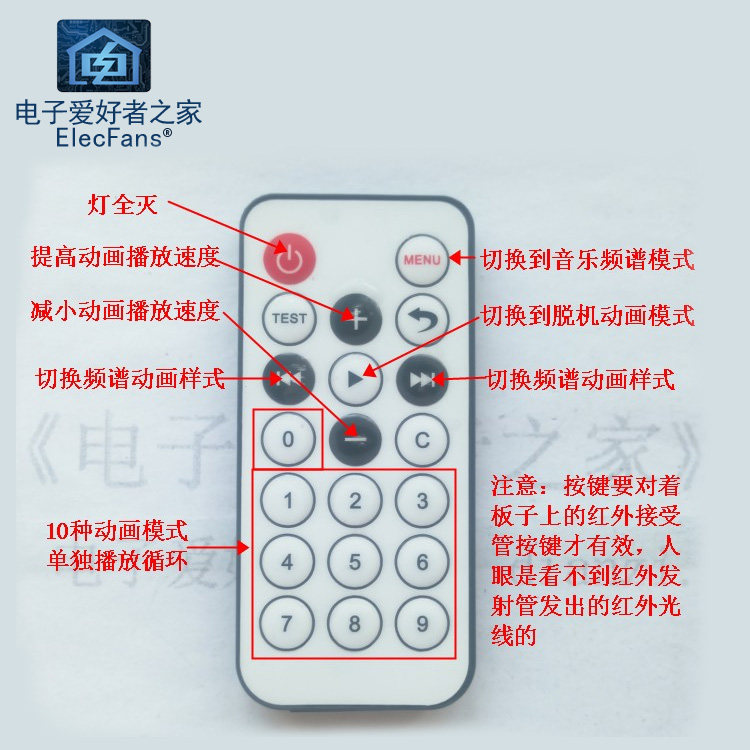

[遥控器说明：对着红外接收头按键]

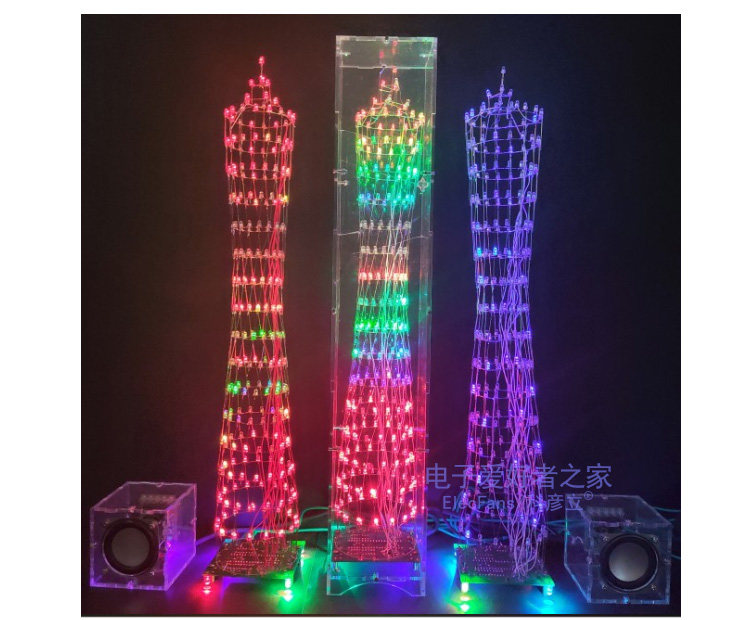

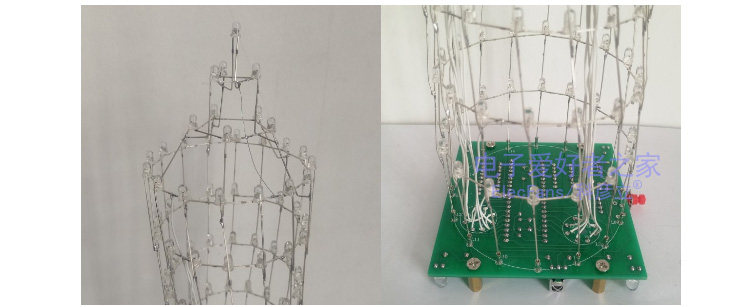

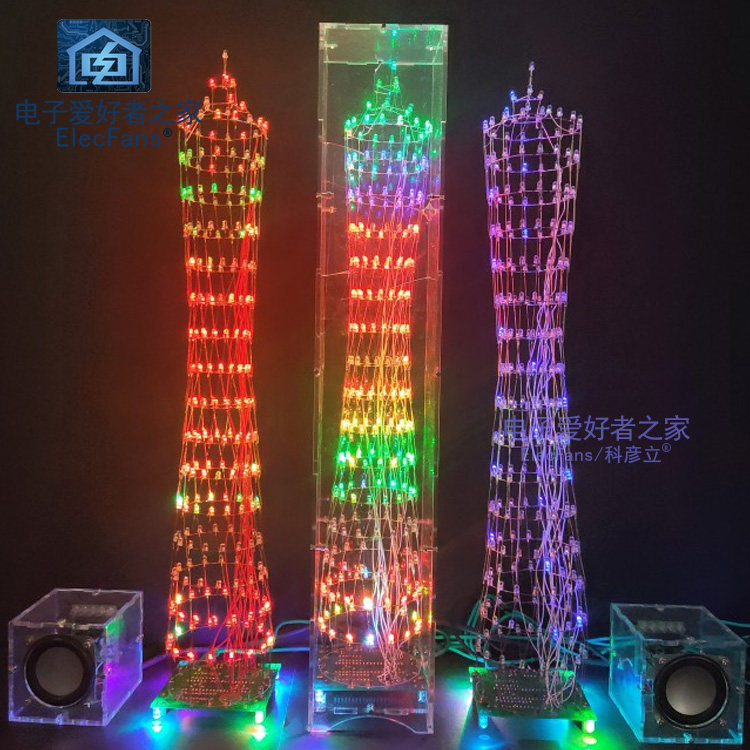

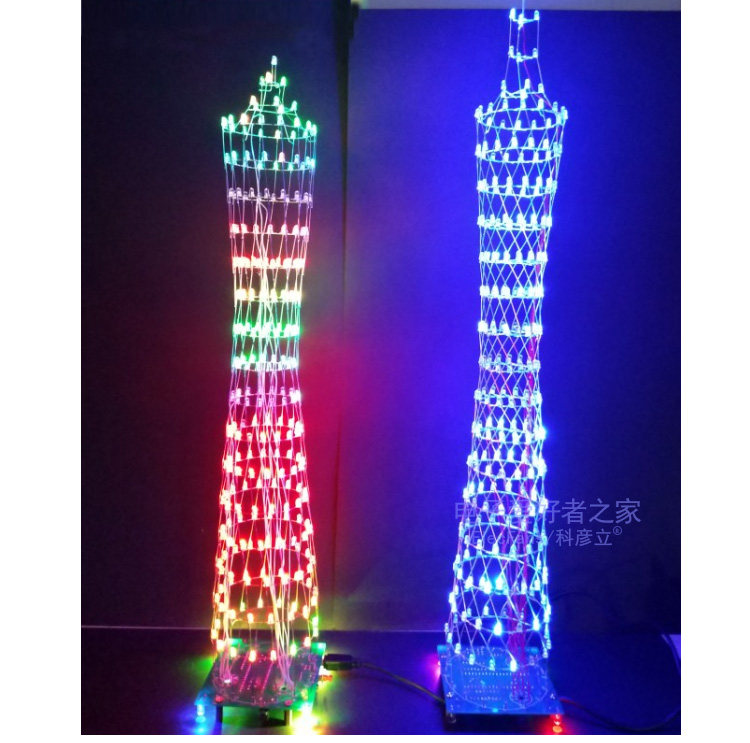

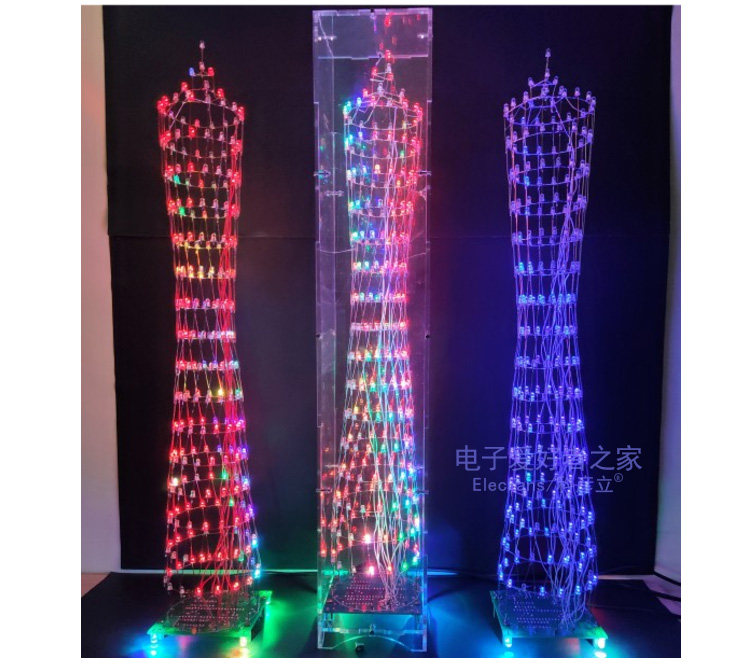

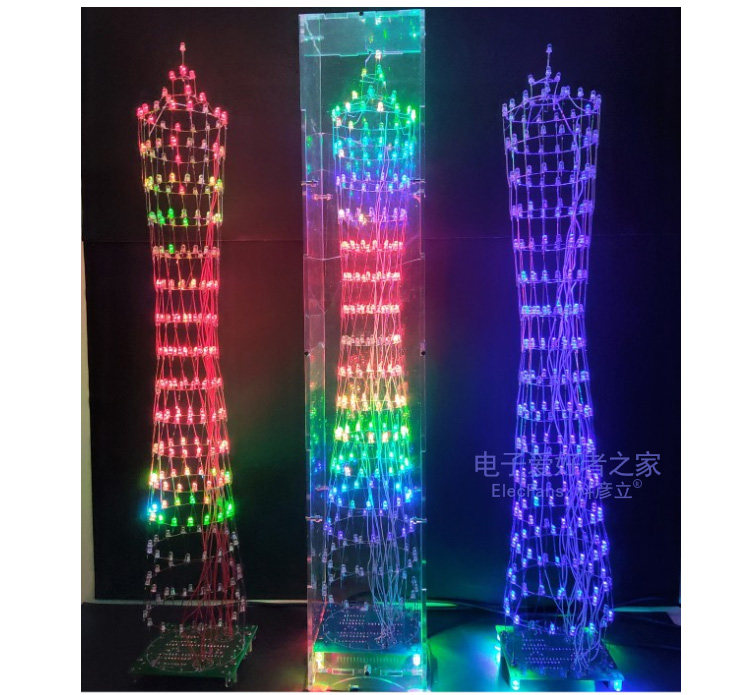

[焊好成品：实际看效果会很好看]

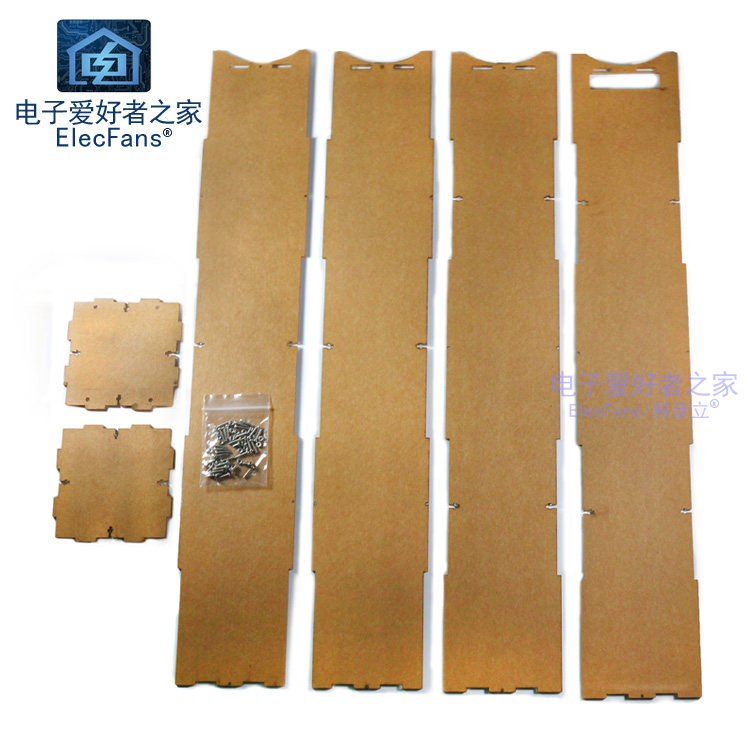

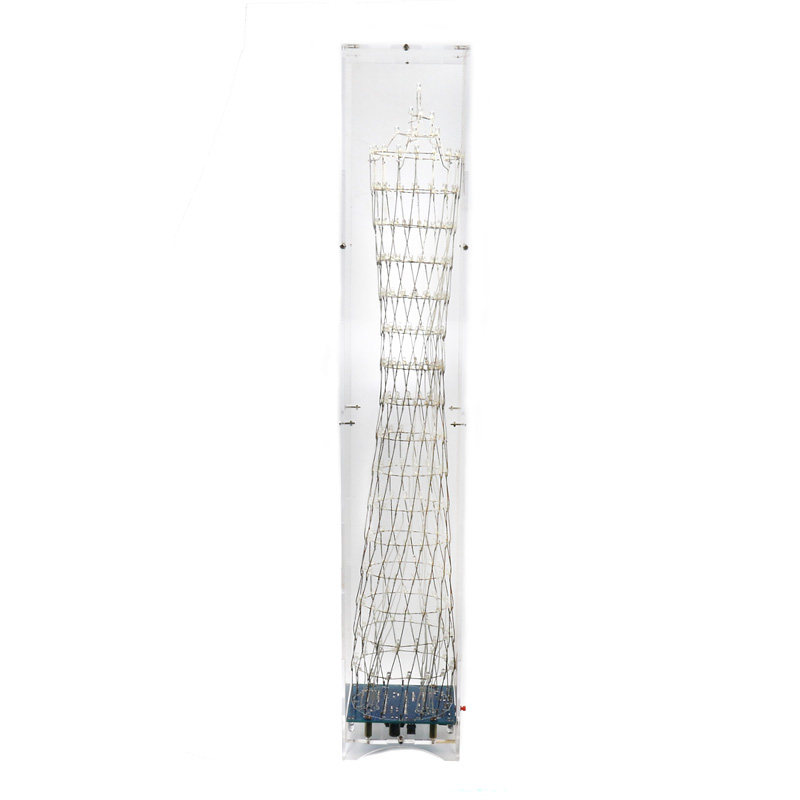

[外壳：]

[元件清单：]

[序号][元件名称（不带蓝牙款）][数量]
1[3MM 七彩快闪/红发红/蓝发蓝 LED]280
2[电阻 100欧]22
3[电阻 100K]2
4[5MM 七彩快闪LED]6
5[M3*12 双通铜柱]4
6[M3*6 螺丝]4
7[瓷片电容 30pf]3
8[电解电容 25V 470uf（暂发100uf，无影响）]2
9[晶振 11.0592M]1
10[排针弯针 4P]1
11[迷你USB 90度弯针5P]1
12[A03 直键开关 PS-22F02]1
13[1838 一体 红外接收头]1
14[单片机STC12C5A60S2(下好程序）新款程序]1
15[40P IC座]1
16[圆孔单排针母座 40P]1
17[3.5音频插座]1
18[供电+音频线]1
19[航空飞线 OK线 5米长]1
20[灯模版（亚克力板）]1
21[遥控器]1
22[PCB板]1

0[蓝牙款清单（比不带蓝牙的多以下元件）][数量]
1[JDY-62 蓝牙4.0音频接收器模块]1
2[排针直针 10P]1

0[外壳清单][数量]
1[6片亚克力板子]1
2[M2*10螺丝]22
3[M2 螺母]22
4[M3*6 螺丝]4



[注意事项：]

[1.注意板子上的元件从体积小的开始焊接，然后再焊接大的。]

[2.个别元件如电阻电容等暂时缺货，我们会发其符号电路原理的他附近值的元件代替，蓝色的金属膜电阻的可能换成灰色的碳膜电阻发，灰色的碳膜电阻的也可能换成蓝色的金属膜电阻来发。是一样的效果。]

[3.焊接好后，请自助调试，焊接没出错的话一般都可以成功，如果焊接失败，本店只能协助您查看问题所在，我们不能保证您一焊接就能成功，这个也是为什么工厂生产线上需要维修工的原因，电子产品因为静电击穿，因为电源正负极接错烧坏，因为虚焊，因为元件焊接错位置等等等等原因出现问题的几率很大，别总说板子线路是有问题的，这个板子卖了几万人，出问题的就几十个人！我们尽力做到良好的售后服务，尽力协助各位朋友完成制作。因此，当遇到制作出来的成品没有达到我们所描述的效果时，请先不要急于给我们评价，记得联系我们的售后服务，我们会竭尽全力。谢谢合作，祝大家购物愉快！]
